Доработка подключения магнитолы Lada Niva Travel (Chevrolet)

22 марта 2022 Лада.Онлайн 21 288 3

Штатное подключение магнитолы Нивы Тревел выполнено таким образом, что на головное устройство питание поступает всегда и не зависит от зажигания. То есть выключив зажигание нужно не забыть выключить и магнитолу, в противном случае она может посадить аккумулятор автомобиля. Для решения этой проблемы предлагается изменить схему подключения магнитолы.

Предлагается подключить питание магнитолы от зажигания. Если включено зажигание, то можно слушать магнитолу, выключили зажигание - магнитола обесточивается. Недостаток такой схемы один - нельзя пользоваться магнитолой (включать музыку или радио) на заглушенном автомобиле.

Владелец Lada Niva Travel (Oleg-racer) предлагает развязать контакты A7 и A4 ISO-разъема магнитолы, используя 4-х контактное реле. Управляющие +12В от замка зажигания можно взять с соседней фишки регулировки зеркал. А постоянные +12В нужно перенести с A7 контакта на A4.

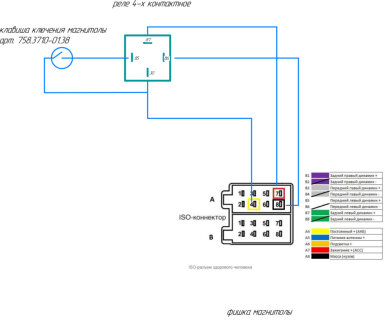

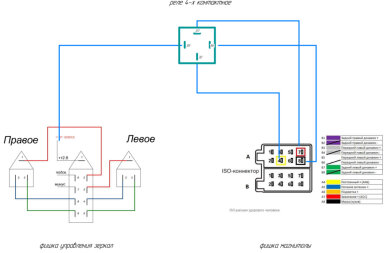

Схема без кнопки и с дополнительной кнопкой (если есть необходимость иногда пользоваться магнитолой при выключенном зажигании):

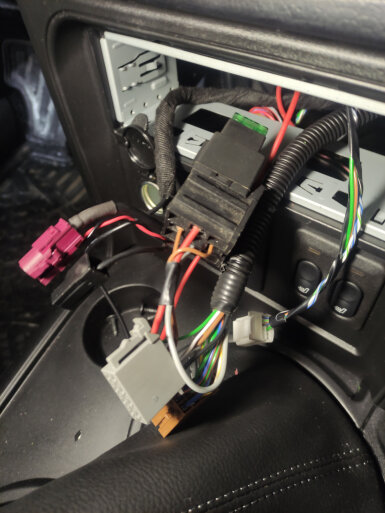

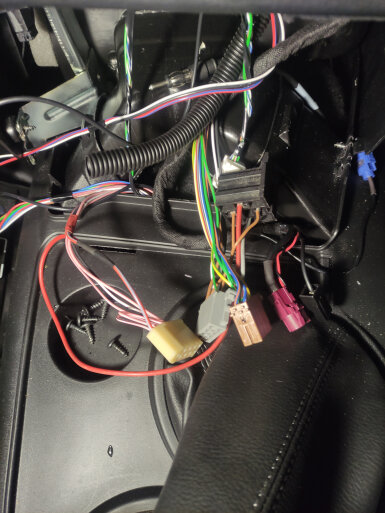

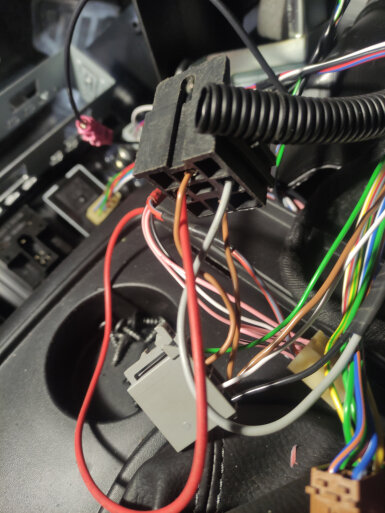

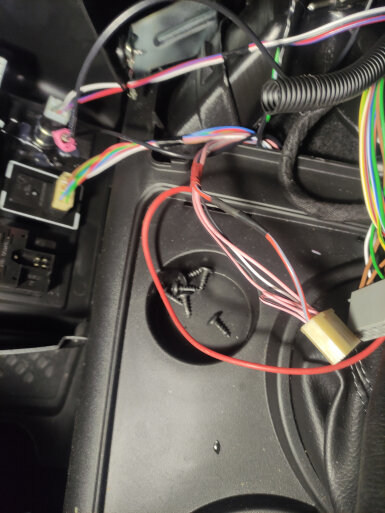

Для доработки подключения по схеме потребуется только снять магнитолу и одну панель.
