    Как сделать акустическую полку для Лада Приора хэтчбек

    Заводская задняя полка меняется с целью установки на ее место более тяжелой деревянной, акустической полки. Она позволит улучшить звучание динамиков и избавит от скрипов и дребезга. Изучаем, как самостоятельно изготовить полку багажника для Приоры хэтчбек.

    Размеры акустической полки (чертеж) ВАЗ 2172

    Размеры акустической полки (чертеж) лада приора хэтчбек

    Схема была получена с помощью штатной задней полки, которую приложили к фанере и обвели.

    штатная задняя полка багажника лада приораобводим штатную полку багажника лада приорасхема штатной задней полки лада приора

    Процесс изготовления

    Потребуется: 2 листа фанеры 10 мм, инструмент, электролобзик, дрель, мебельные уголки, карпет, клей или мебельный степлер.

    Вырезаем полку из фанеры по чертежу. Боковы получатся точней, если снять пластиковые боковины с автомобиля и обвести в том месте, где будет прилегать полка.

    изготовление акустической полки лада приораизготовление акустической полки лада приора

    Боковая часть полки не обязательная часть акустической полки (если покупать готовую заднюю полку, то этого элемента нет). Закрепляем под углом к полке, используя мебельные уголки. Загибаем их по месту на машине.

    Делаем еще одну копию по шаблону полки без крышки, только оставляем небольшие выступы, которые будут удерживать крышку. Скрепляем два листа фанеры между собой клеем и саморезами. Крышку удерживают вот такие петли.

    изготовление крышки акустической полкиизготовление крышки акустической полкиизготовление крышки акустической полки

    Осталось перетянуть заднюю полку карпетом, используя клей или мебельный степлер.

    акустическая полка лада приора хэтчбекперетяжка акустической полки лада приора хэтчбек

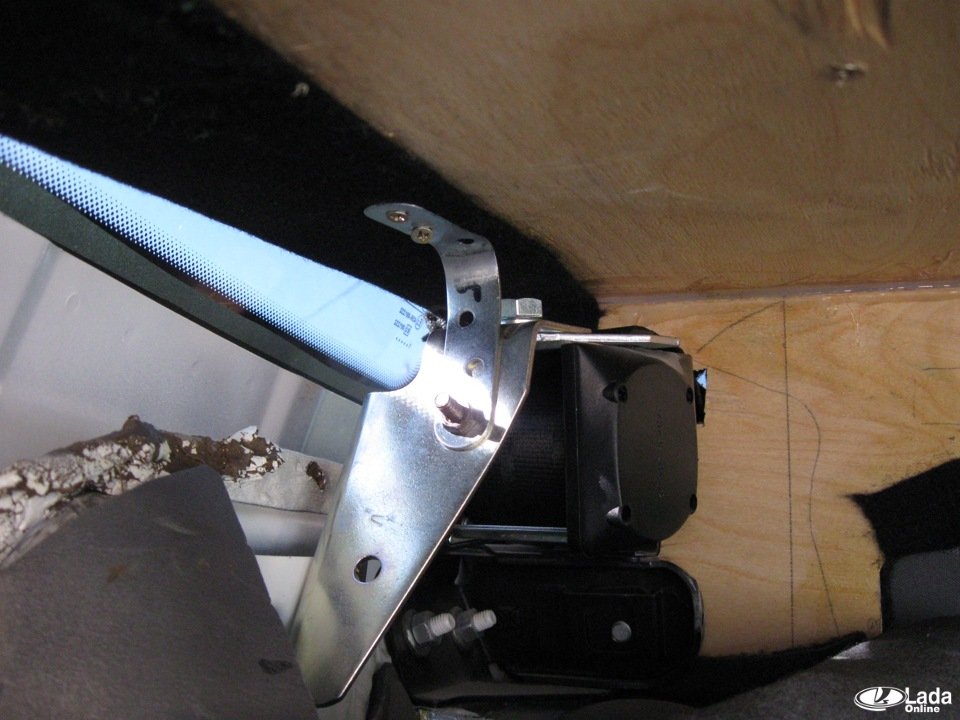

    Устанавливаем получившуюся конструкцию в автомобиль, закрепляя по периметру в четырех местах багажника.

    установка акустической полки на приору хэтчбекустановка акустической полки на приору хэтчбекакустическая полка приора хэтчбек

    В результате получилась несъемная, акустическая полка с боковинами. Этот недостаток можно решить, если использовать более простые крепления, либо воспользоваться другой конструкцией, где боковые части останутся штатными. Напомним, если вы решили оставить штатную заднюю полку, но она ужасно скрипит, последуйте этим рекомендациям.

    Фото: бортовой журнал BarMaLei-07
