    Подключение видеорегистратора и другого оборудования на Лада Веста

     11 мая 2016  Лада.Онлайн    109 930    8

    Подключение видеорегистратора и другого оборудования на Лада Веста

    Президент России Владимир Путин утвердил поправки в Кодекс, позволив использовать фотографии и видеозаписи (в том числе с регистраторов) в качестве обязательного доказательства в суде. Рассмотрим несколько способов подключения видеорегистратора или других устройств (антирадара, навигатора и т.д.) на Лада Веста.

    Быстрая установка видеорегистратора в разъем USB

    Быстрая установка видеорегистратора лада вестаБыстрая установка видеорегистратора в USB лада веста

    Преимущества этого способа установки видеорегистратора или радар-детектора:

    • Подключение аксессуара к USB разъему, в проводку автомобиля не вмешиваемся (сохраняем гарантию);
    • Требуется минимум времени (около 5-10 минут);
    • Провод регистратора не болтается, он спрятан;

    схема подключения видеорегистратора и другого оборудования на Лада Веста

    Порядок прокладывания провода (от ветрового стекла) до разъема USB (внизу панели):

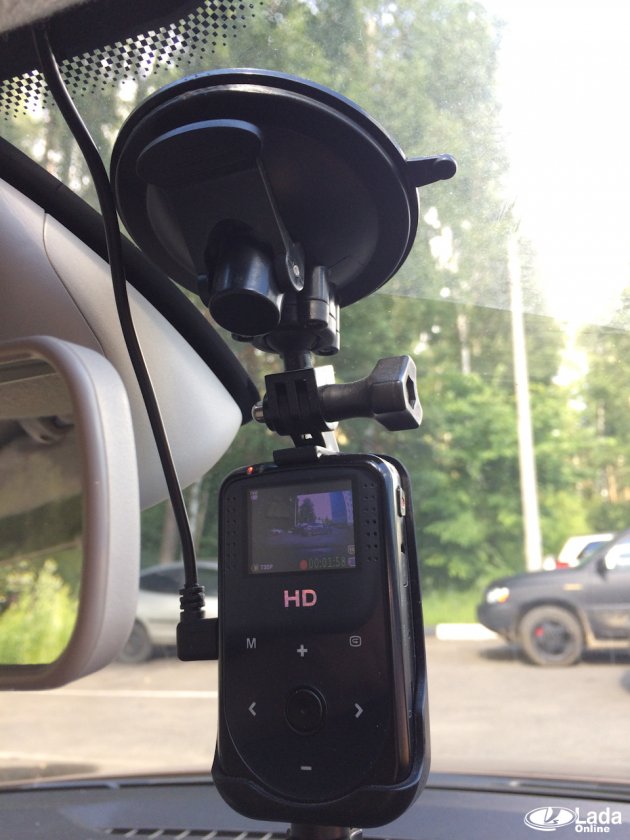

    1. Если девайс решили расположить за зеркалом салона (варианта A), тогда провод прячем под обшивкой потолка (засовываем пальцами под край). Если аксессуар закрепили на панели (вариант Б), тогда провода укладываем под край торпедо в районе лобового стекла;

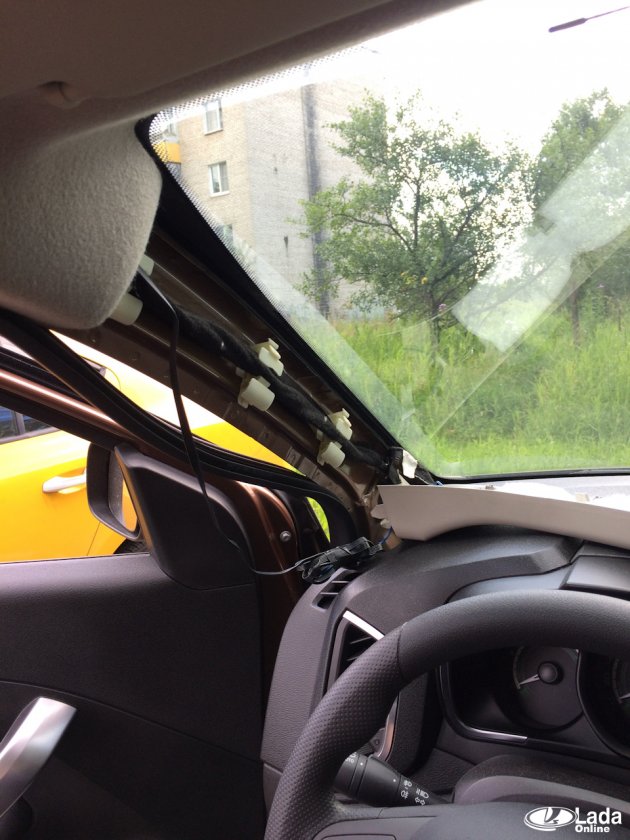

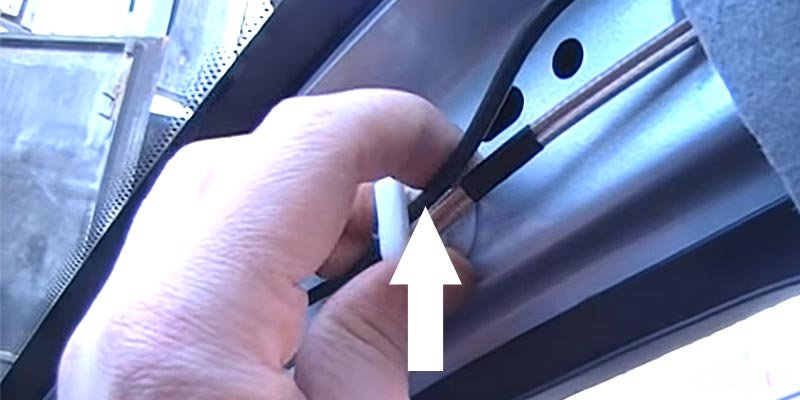

    2. Снять накладку стойки ветрового стекла (снять уплотнитель, потянуть накладку от двери, отщелкивая пластиковые фиксаторы, затем тянем вверх, выводя зацепы в нижней части накладок из панели). Провод закрепляем в штатные фиксаторы;
    3. Укладываем провод между правой частью панели и кузовом. Щель образуется после демонтирования уплотнителя двери;

    провод видеорегистратора под обшивкой потолка Вестыпровод видеорегистратора под накладкой стойки стекла Вестыпровод видеорегистратора между панелью и кузовом Весты

    1. Прокладываем провод через паз и тянем в сторону тоннеля под бардачком;
    2. Прячем провод между тоннелем и панелью. Чтобы он был надежно зафиксирован, намотать на провод немного изоленты.

    провод видеорегистратора под бардачком Вестыпровод видеорегистратора между тоннелем и панелью Весты

    Процесс подключения видеорегистратора также показан на видео:

    Недостаток такого подключения дополнительного электрооборудования в том, что разъем USB будет все время занят.

    Подключение видеорегистратора без использования USB

    Этот метод подойдет для тех, кто хочет оставить разъем USB свободным. Далее представлен перечень контактов, к которым можно подключить видеорегистратор. Для полной уверенности советуем перепроверить контакты мультиметром.

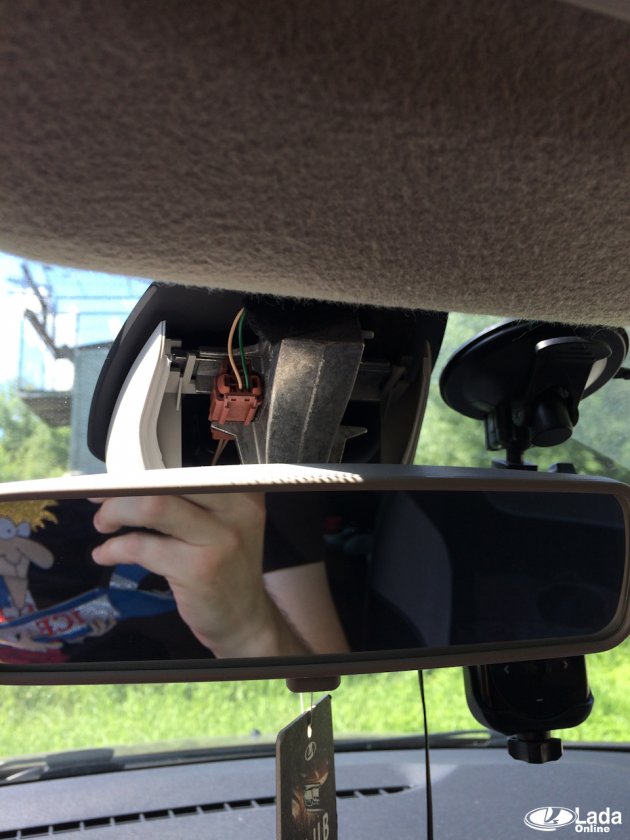

    1. Подлючение к блоку освещения ЭРА-ГЛОНАСС.

    блок ЭРА ГЛОНАСС

    Подробно на видео:

    2. К разъему ISO магнитолы:

    • +12В от АКБ - контакт A4;
    • +12В при включенном ACC - контакт A7;
    • «Масса» - контакт A8.

    распиновка магнитолы ISO

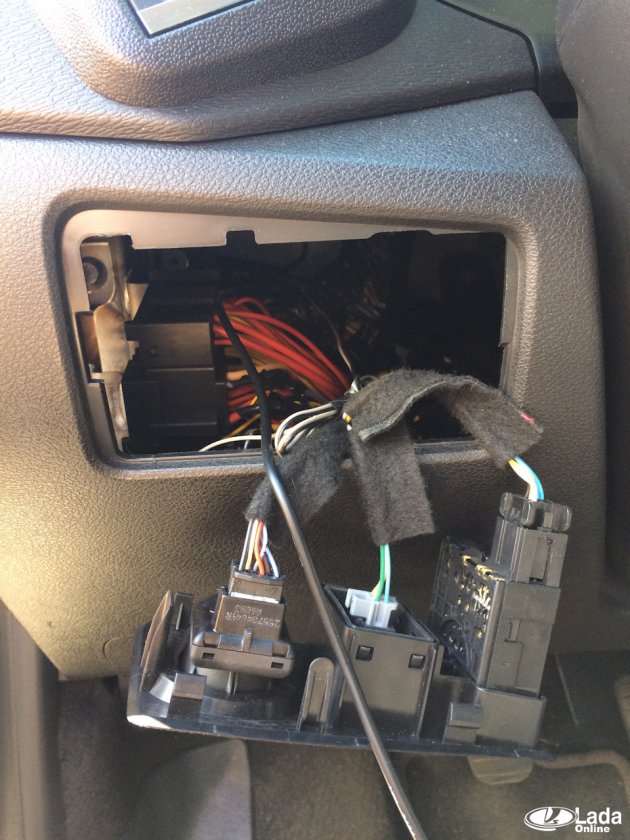

    3. К колодке с проводами кнопок подогрева передних сидений:

    • +12В - к желтому и синему проводам (контакт 2), питание после включения зажигания;
    • «Масса» - черный провод (контакт 6).

    кнопки подогрева сидений лада вестаразъем кнопок подогрева сидений лада веста

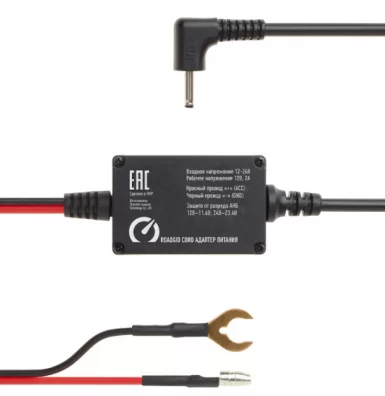

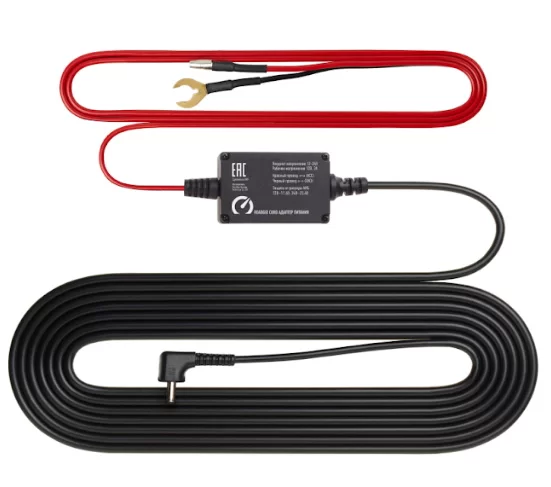

    4. Использовать адаптер для скрытого подключения видеорегистратора Roadgid Cord DC 2.5 12-24V.

    Адаптер Roadgid Cord предназначен для скрытого подключения видеорегистратора к блоку предохранителей с помощью коннекторов, включенных в комплектацию. Адаптер совместим с любыми устройствами с разъемами питания DC 2.5 12-24V и соответствующими параметрами выходного тока (выход 12В, 2А). Он прост в обращении, в комплекте есть подробная инструкция по применению.

    Длина кабеля 3,5 м – этого хватит, чтобы провести скрытую установку в авто любой модели. В адаптере предусмотрена функция защиты АКБ от разряда, он остановит подачу питания на видеорегистратор, если напряжение упадет до 11,6 В. Дополнительно адаптер обеспечит защиту от перегрева, короткого замыкания и перенапряжения. Roadgid Cord подходит для работы при температуре от -40 до +75°C.

    А каким образом установку подобных аксессуаров выполнили вы? Может быть при подключении задействовали замок зажигания или прикуриватель?

    Напомним, купить дополнительное оборудование можно на AliExpress. Кстати, для управления питанием дополнительных девайсов в машине можно задействовать штатные кнопки Весты.

    Фото: бортовой журнал vlad21074

    Поделиться в социальных сетях:

    Каким образом лучше подключить видеорегистратор или другой аксессуар на Лада Веста?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

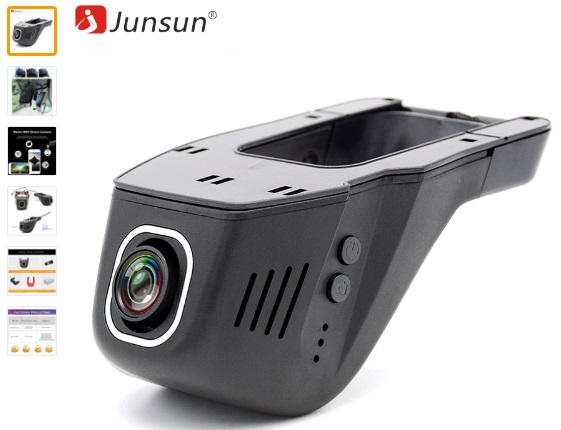

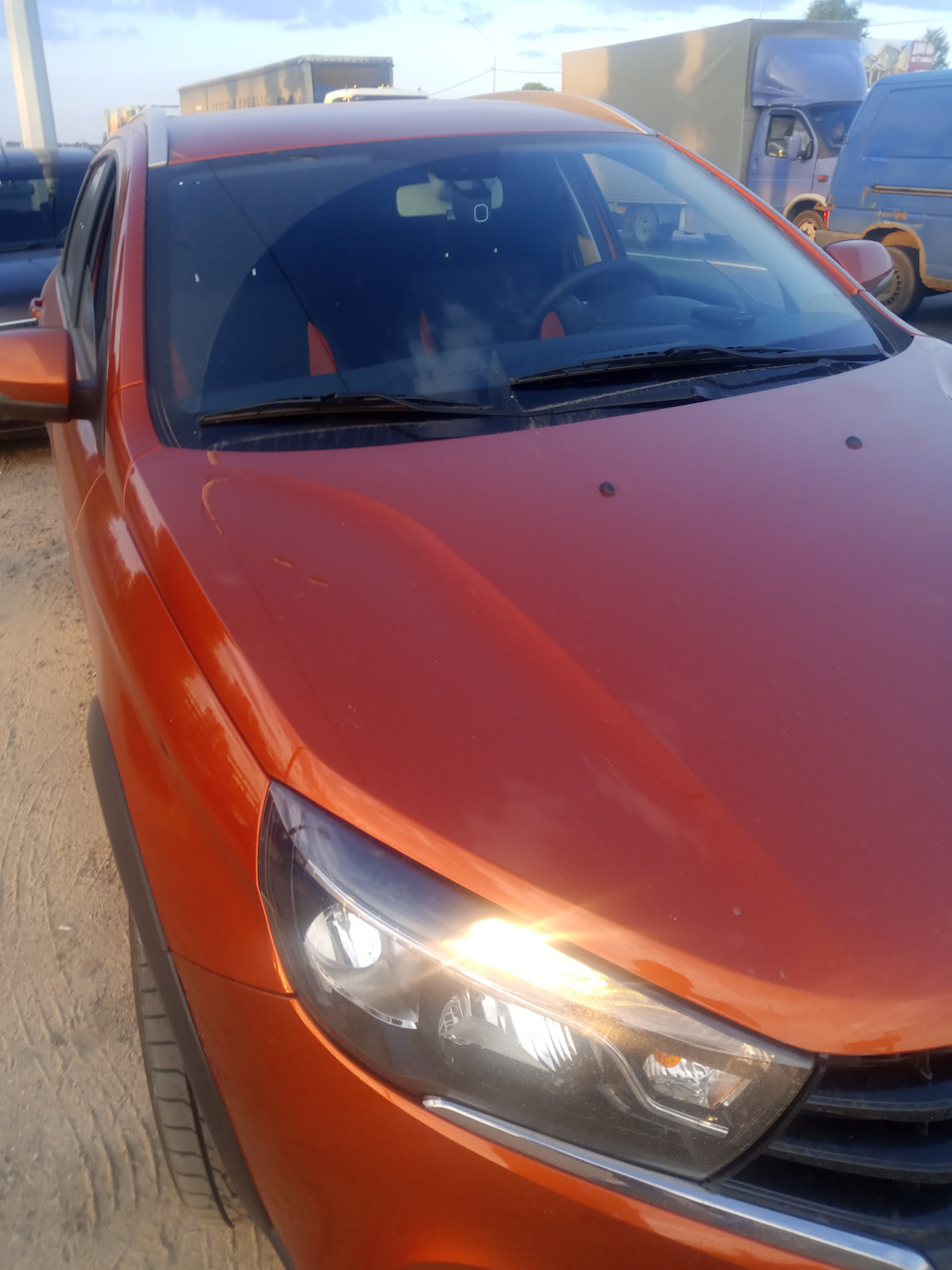

    1. Видеорегистратор, который не выделяется и не торчит:

      http://ali.pub/2lxouh

      Подключается к блоку предохранителей. Один провод подключается к постоянному плюсу(при выключенном зажигании и вынутом ключе, когда вся электрика отрубилась), второй провод подключается к преду на котором появляется плюс при зажигании (Желтый постоянный плюс, красный + при зажигании).

      еще один проводок подключается на массу к любому болту

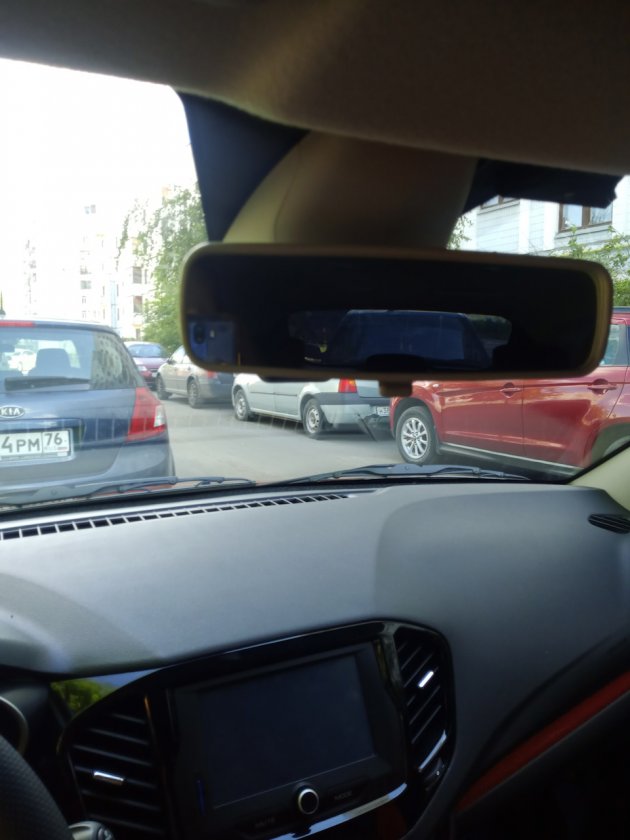

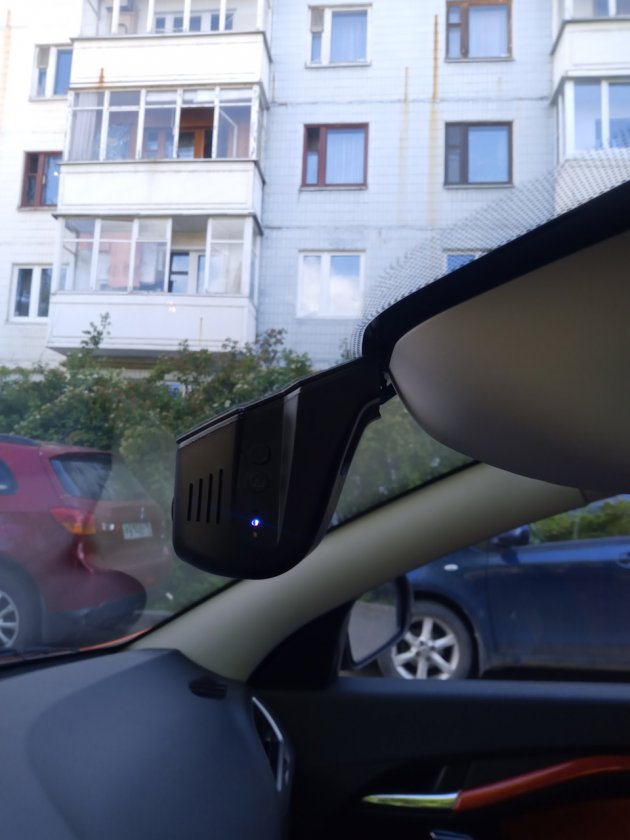

      немного укоротил длинну пластин и прилепил прямо под зеркалом




      https://www.drive2.ru/l/505688763310015268/
      Жалоба
    2. Там всё включается после зажигания кроме плафона подсветки. Такое ощущение что пишут люди которые хотят изобрести велосипед.
      Нравится +2 Не нравится
      Жалоба
    3. к обогреву сидений подключать к синему проводу, на желтом плюс появляется после нажатия на клавишу. доп розетку 12в установил на консоль у ручника , задние пассажиры могут пользоваться розеткой
      Нравится +1 Не нравится
      Жалоба
    4. SERGVesta21, если вы хотите дополнительный прикуриватель, то протяните провод от АКБ сами, предохранитель установите 20А. Массу можно взять с любого болта кузова.
      Жалоба
    5. По Вашему совету я понял что подключить к колодке магнитолы провода и вывести их на дополнительный прикуриватель, который куда установить?
      Перегрузки в сети не будет? Есть ли в этой сети предохранитель штатный?
      Если я подключу плюсовой провод к контакту А4 колодки IOS магнитолы?
      Где брать минусовой провод?
      Нравится +1 Не нравится
      Жалоба
    6. SERGVesta21, +12В от АКБ - контакт A4 колодки ISO магнитолы

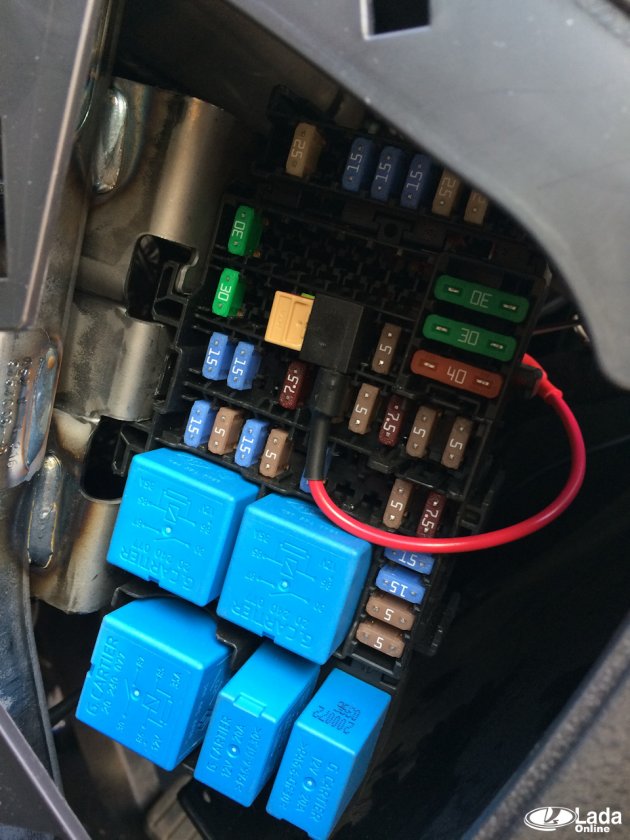

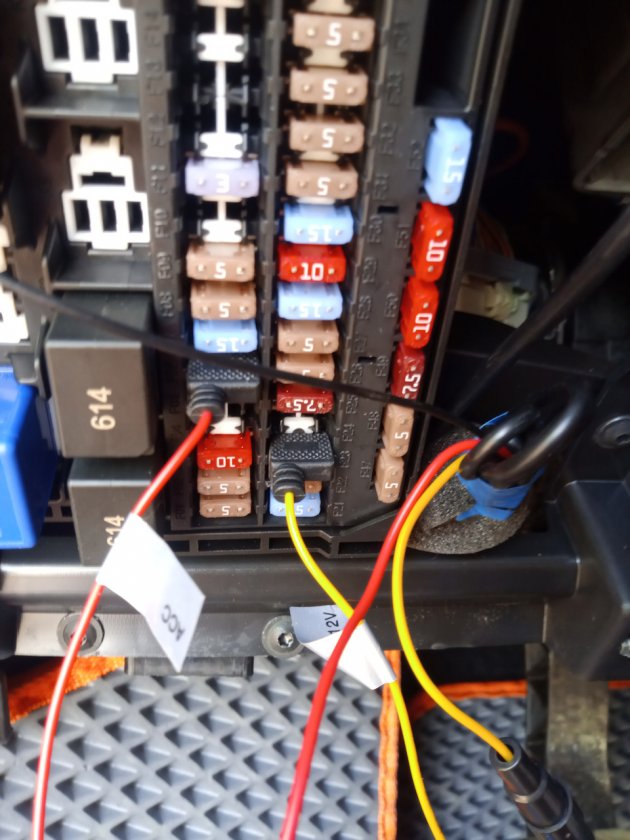

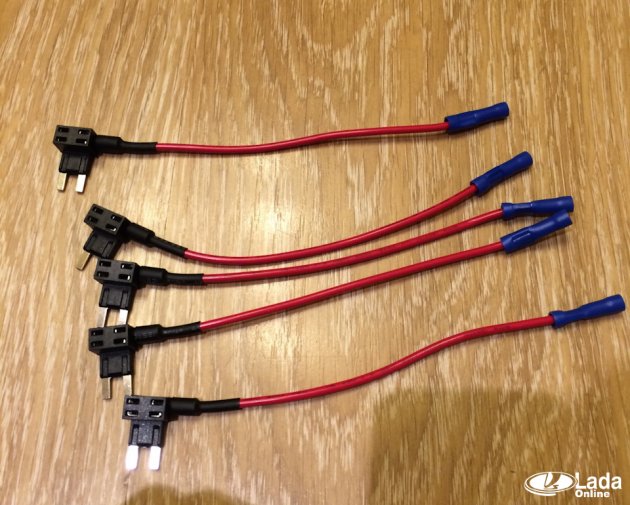

      Пример установки регистратора на Весту используя адаптер предохранителя:

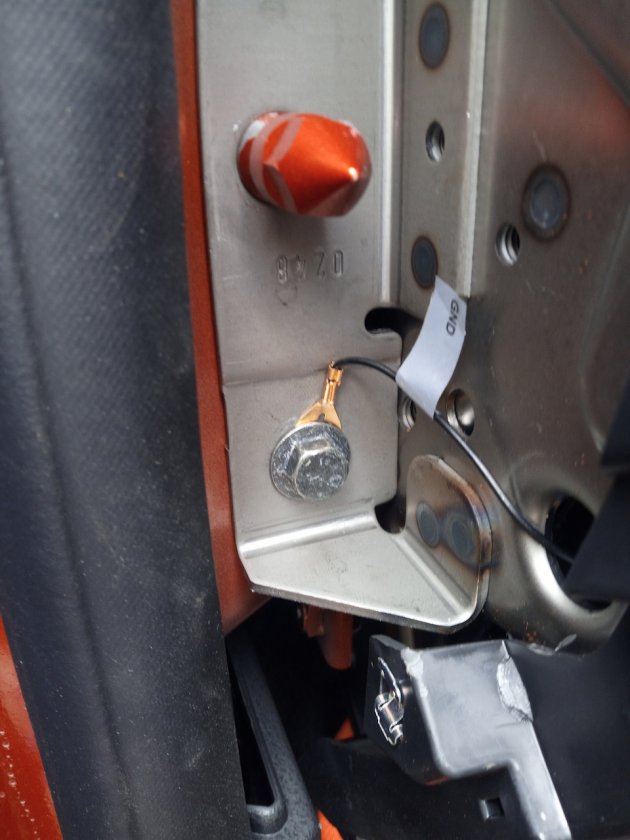

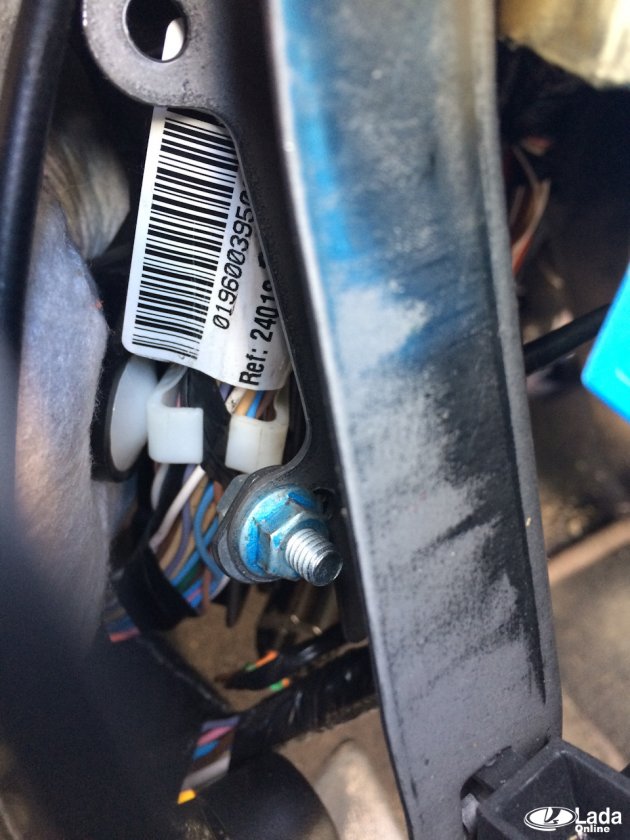

      массу можно взять здесь, я использовал нижнее "ухо", к которому очень сложно прикрутить болт, но все-же реально, к верхнему вообще наверное не реально

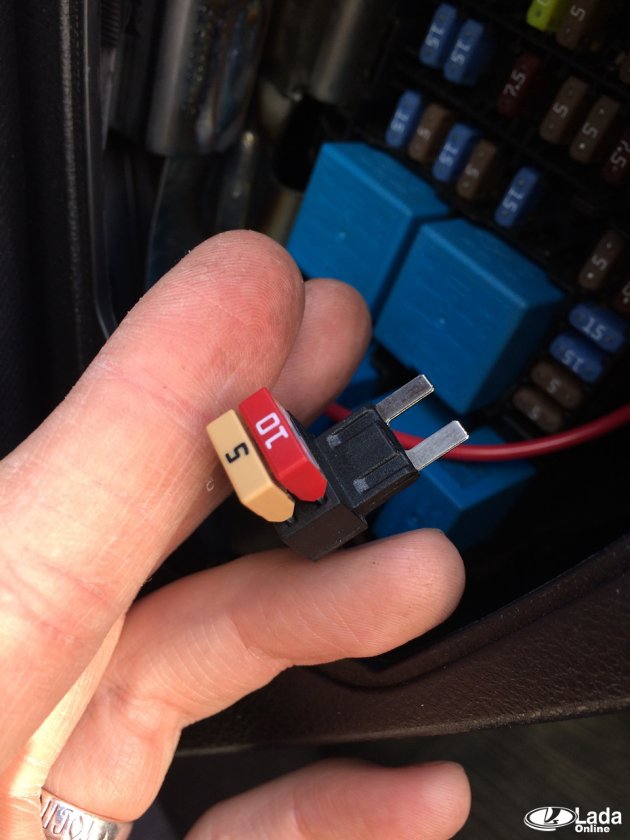

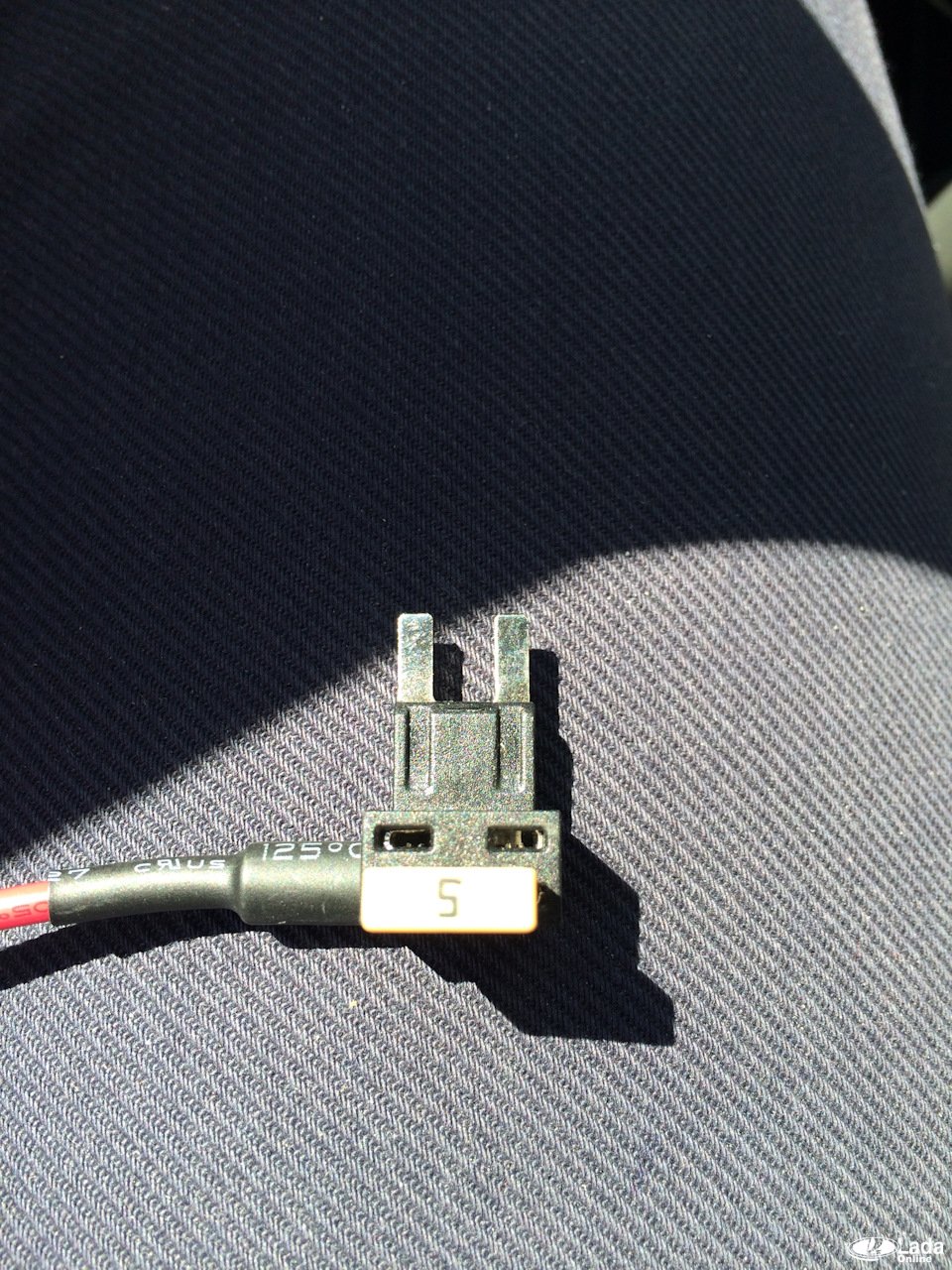

      предохранитель на преобразователь поставил на 5А, думаю этого вполне достаточно!

      от куда брать плюс? я взял с подсветки салона и управления климатом, один. единственный предохранитель на 10А,


      в чем плюс подключения с данного предохранителя? Ток на нем появляется сразу после снятия с охраны (регистратор начинает тут же заряжаться и записывать, если у регистратора есть такая функция ) и продолжает заряжать в течении 2-х минут. Если открыть и закрыть дверь, отчет 2-х минут идет заново

      https://www.drive2.ru/l/481461024591970676/
      Жалоба
    7. Здравствуйте. Все перечисленные способы подключения видиорегистратора конечно хорошие. Вот только я не понимаю почему сделали так что прикуриватель отключается после того как выключил двигатель? Это, я считаю, вообще не удобно, потому как когда временно где нибудь припаркуеш автомобиль хотелосьбы чтобы регистратор записывал происходящее а не был отключён. Это очень не удобно. Бывают такие случаи что такая запись во время стоянки на видиорегистраторе нужна очень.
      У моего регистратора свой блок питания, втыкается в прикуриватель, поэтому я не могу его просто подключить куда нибудь из указанных вами бортовых сетей (плафон подсветки, подогрев сидений, замку зажигания).
      Прошу Вас посоветовать мне куда можно подключить блок питания к моему регистратору с постоянной подачей на него электроэнергией. В случае не надобности видиорегистратор я сам отключаю от сети.
      Нравится 0 Не нравится
      Жалоба
      1. Уважаемый, если вы хотите постоянную сьемку(при выключенном двигателе и зажигании) ваш выбор подключение к плафону освещения. А вообще такой вариант не очень. Какую то мощность регистратор имеет и при выключенном двигателе будет тянуть её из АКБ, что совсем не круто при слабеньком АКБ а зимой будет не круто в двойное.
        Нравится -1 Не нравится
