    Как сделать светодиодные мощные дневные ходовые огни (LED-ДХО)

     18 июль 2016  LadaOnline    40 895    4

    Как сделать светодиодные мощные дневные ходовые огни (LED-ДХО)

    В настоящее время вариантов реализации дневных ходовых огней из светодиодов огромное множество, но добиться яркого свечения и равномерного рассеивания света от диодов получается только при помощи нескольких способов. Расскажем простой метод изготовления сверхярких ДХО, используя легкодоступные материалы.

    Потребуется

    светодиоды и текстолиторгстекло молочный акрил

    1. Светодиоды. Лучше всего использовать текстолит, на который напаиваются светодиоды (например, SMD 3528). Более простой вариант - светодиодная лента с большим количеством светодиодов (не менее 120 светодиодов на 1 метр). См. каталог AliExpress.

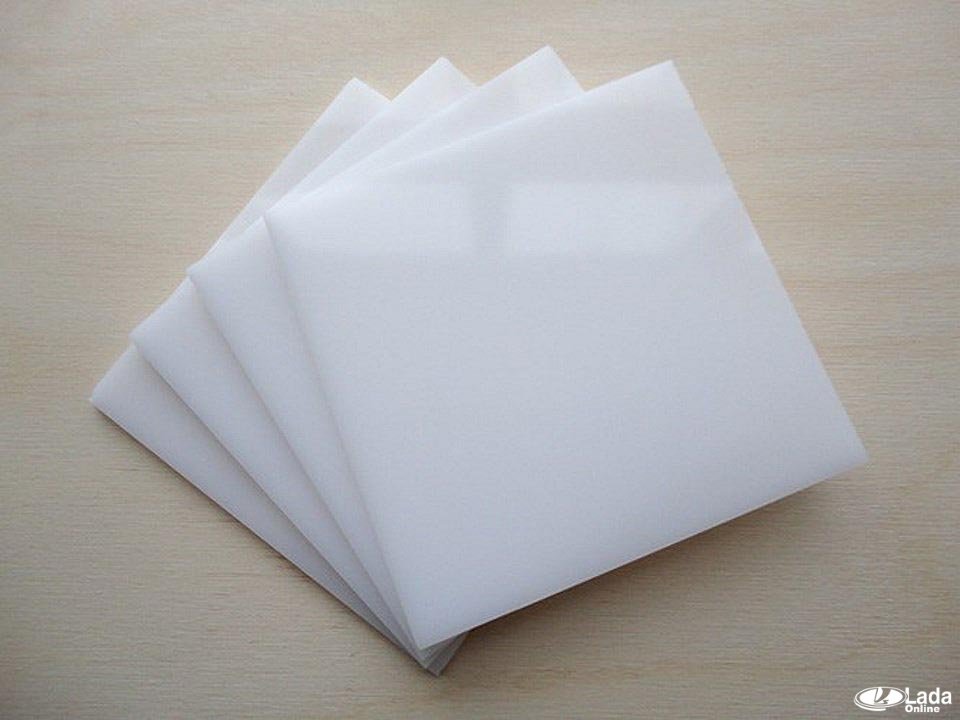

    2. Светорассеиватель, который хорошо рассеивает свет (толщиной не менее 2 мм). Отлично подойдет органическое стекло (оргстекло или PLEXIGLAS) белого цвета, под названием «молочный акрил». Купить его можно в рекламных агентствах, занимающихся наружной рекламой.
    3. Светоотражающая окантовка (толщиной 10 мм). Подойдет кусок хромированного алюминия (например, от канистры с моторным маслом ZIC) или алюминий на самоклеящейся основе (типа скотча).

    Как сделать светодиодные яркие ходовые огни

    1. Вырезаем светорассеиватель подходящей формы (это могут быть кольца или полукольца по типу ангельских глазок, загнутые или прямые линии), используя пилку по металлу или дремель.
    2. Обклеить внутренние и внешние стороны светорассеивателя светоотражателем. Если выбрали куски алюминия, то приклеиваем его клеем (например, эпоксидным).
    3. Вставляем в получившееся углубление светодиодную ленту или плату из текстолита со светодиодами.

    оргстекло молочный акрил обклеивается скотчем под алюминийоргстекло молочный акрил обклеивается скотчем под алюминийоргстекло молочный акрил обклеивается скотчем под алюминийоргстекло молочный акрил обклеивается скотчем под алюминийДХО из оргстекла молочный акрилДХО из оргстекла молочный акрил

    Как установить LED-ДХО

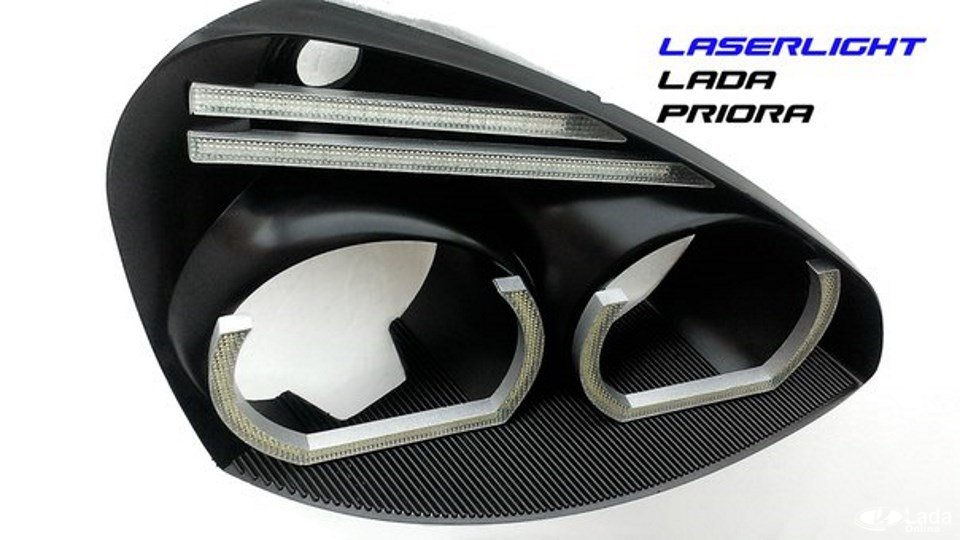

    Разбираем блок-фару (на примере XRAYPriora или Granta/Kalina 2) и приклеиваем самодельные LED-ДХО к маске (внутренней подложке фары) при помощи клея (например, эпоксидного). Провода аккуратно укладываем и фиксируем, чтобы во время вибрации они не выскочили из своих посадочных мест.

    Как установить LED-ДХО на ЛадаКак установить LED-ДХО на ЛадаКак установить LED-ДХО на Лада

    Как подключить дневные ходовые огни

    Если нужно, чтобы светодиодные ходовые огни включались вместо габаритов, то подключать их следует вместо габаритных огней. Если хотите правильно подключить ходовые огни, чтобы они удовлетворяли требования ГОСТ, тогда воспользуйтесь этой схемой. Не забывайте про стабилизатор напряжения для ходовых огней.

    Как подключить дневные ходовые огни на ЛадаКак подключить дневные ходовые огни на ЛадаКак подключить дневные ходовые огни на Лада

    Стоит отметить, что такой тюнинг фар подойдет не только для всех автомобилей Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), но может использоваться и на иномарках.

    Получившиеся светодиодные ДХО, будут иметь равномерное и яркое свечение, которое не сравнить с ангельскими глазками, сделанных из трубок (оргстекло).

    Как сделать светодиодные мощные дневные ходовые огни (LED-ДХО)Как сделать светодиодные мощные дневные ходовые огни (LED-ДХО)Как сделать светодиодные мощные дневные ходовые огни (LED-ДХО)

    Напомним, более простой способ тюнинга фар - установить гибкие ДХО.

    Источник фото: бортовой журнал autolubitel2110

    Ключевые слова: передние фары lada xray | передние фары лада веста | передние фары лада ларгус | передние фары лада гранта | передние фары лада калина 2 | передние фары лада калина | передние фары лада приора | передние фары нива | внешняя подсветка Lada XRAY | внешняя подсветка лада веста | внешняя подсветка лада ларгус | внешняя подсветка лада гранта | внешняя подсветка лада калина 2 | внешняя подсветка лада калина | внешняя подсветка лада приора | внешняя подсветка нива | аксессуары лада веста | аксессуары lada xray | аксессуары лада гранта | аксессуары лада калина 2 | аксессуары лада ларгус | аксессуары лада приора | аксессуары лада калина | аксессуары нива | универсальная статья

    нравится0
    не нравится0
    +22
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Ваш отзыв о таком способе изготовления светодиодных ДХО:


    Похожие материалы
  • Тюнинг подсветки комбинации приборов Лада Ларгус
  • Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2
  • Установка светодиодов вместо ламп в фары (ДХО) Лада Веста, Калина 2 и Гранта

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят четыре»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. На лада веста дополнительно будет смотреться дхо с лентой и поворотником хорошо, но вопрос как снять стекло на передних фар на вместе? Пробывал феном греть получается вообще плохо, стекло от крышки не отделяеться как надо, снять можно но назад не приклееш как надо. Может есть другой способ?
      Ответить

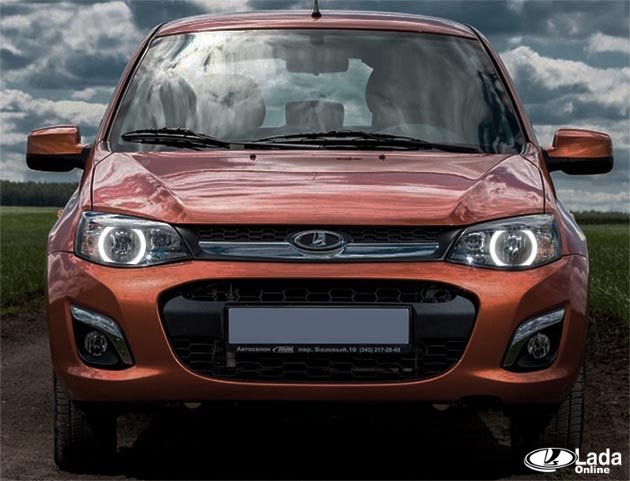

    2. Вот такие LED-ДХО могут быть у Калины 2

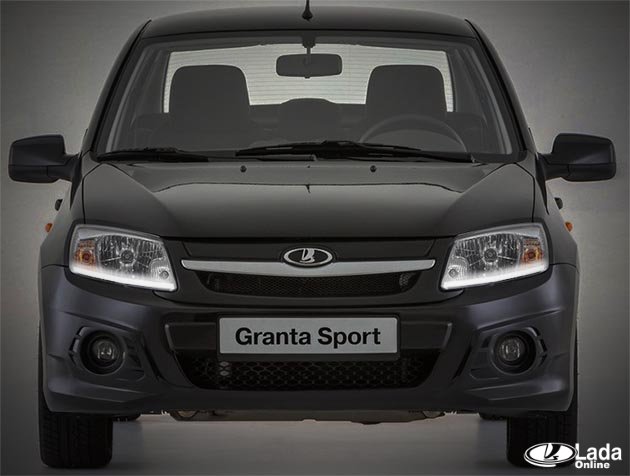

      Гранта с ДХО из светодиодов по инструкции из статьи:


      светодиодные ДХО на Весте могли бы смотреться вот так
      Ответить

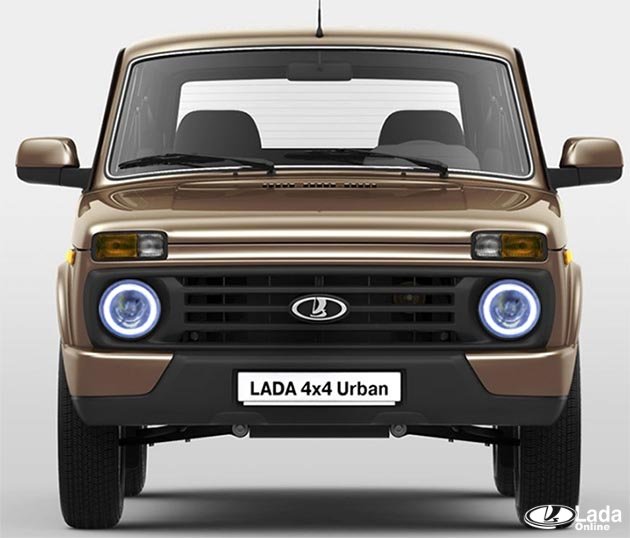

    3. Вот такие яркие ДХО могут быть у Нивы 4х4

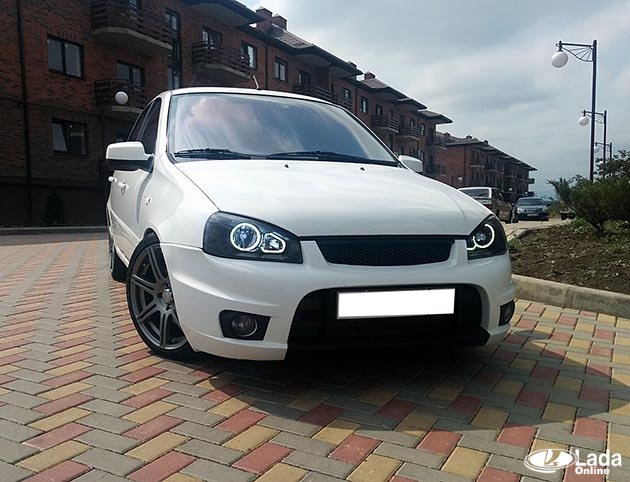

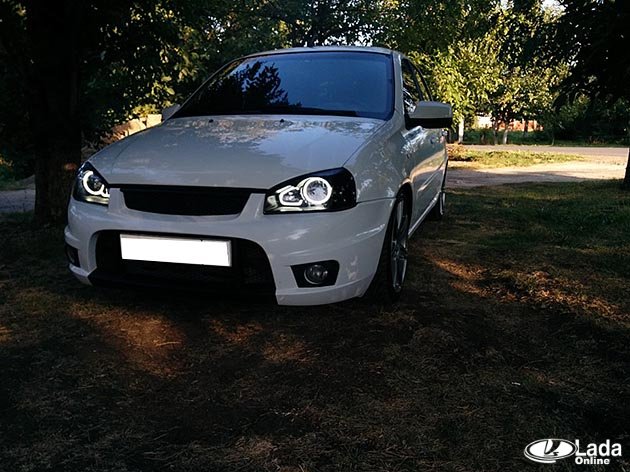

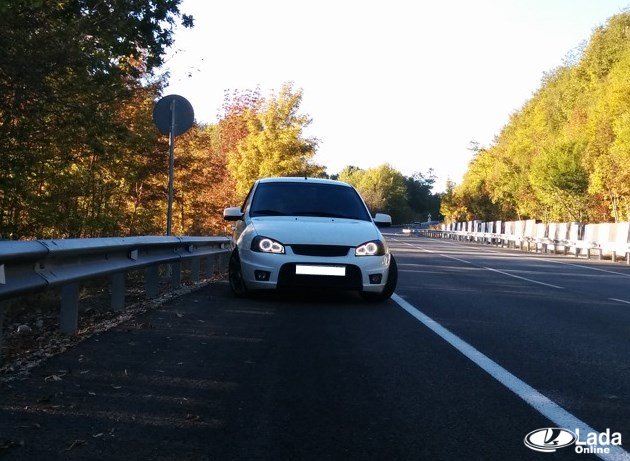

      А на Калине светодиодные ДХО можно сделать так:
