Перенос форсунок омывателя на поводки дворников автомобиля

31 мая 2021 Лада.Онлайн 20 025 3

Если вы считаете, что штатные жиклеры (форсунки омывателей) не справляются со своими обязанностями, щетки трут по сухому стеклу и только размазывают грязь, попробуйте перенести форсунки на поводки стеклоочистителей. Подобная конструкция реализована на многих автомобилях с завода.

Инструкцией по доработке поделился владелец Lada Vesta (1zasada). Способ установки универсальный и может быть использован на любом другом автомобиле LADA или иномарке.

Потребуется

комплект омывателей от ГАЗель NEXT (жиклеры, шланги, переходники и держатели на поводок).

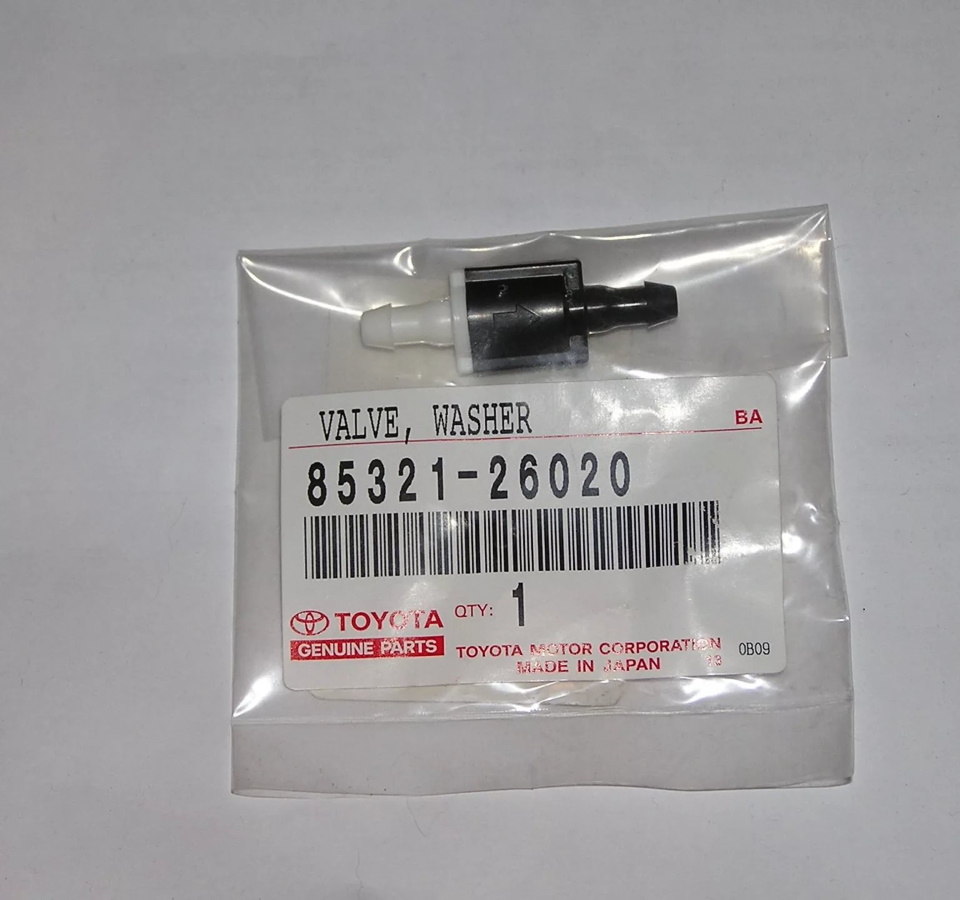

обратный клапан Toyota (не обязательно).
тройник.

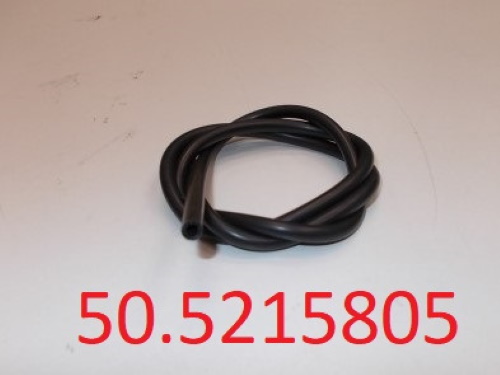

шланга омывателя (капельница), 2м.

Доработка форсунки

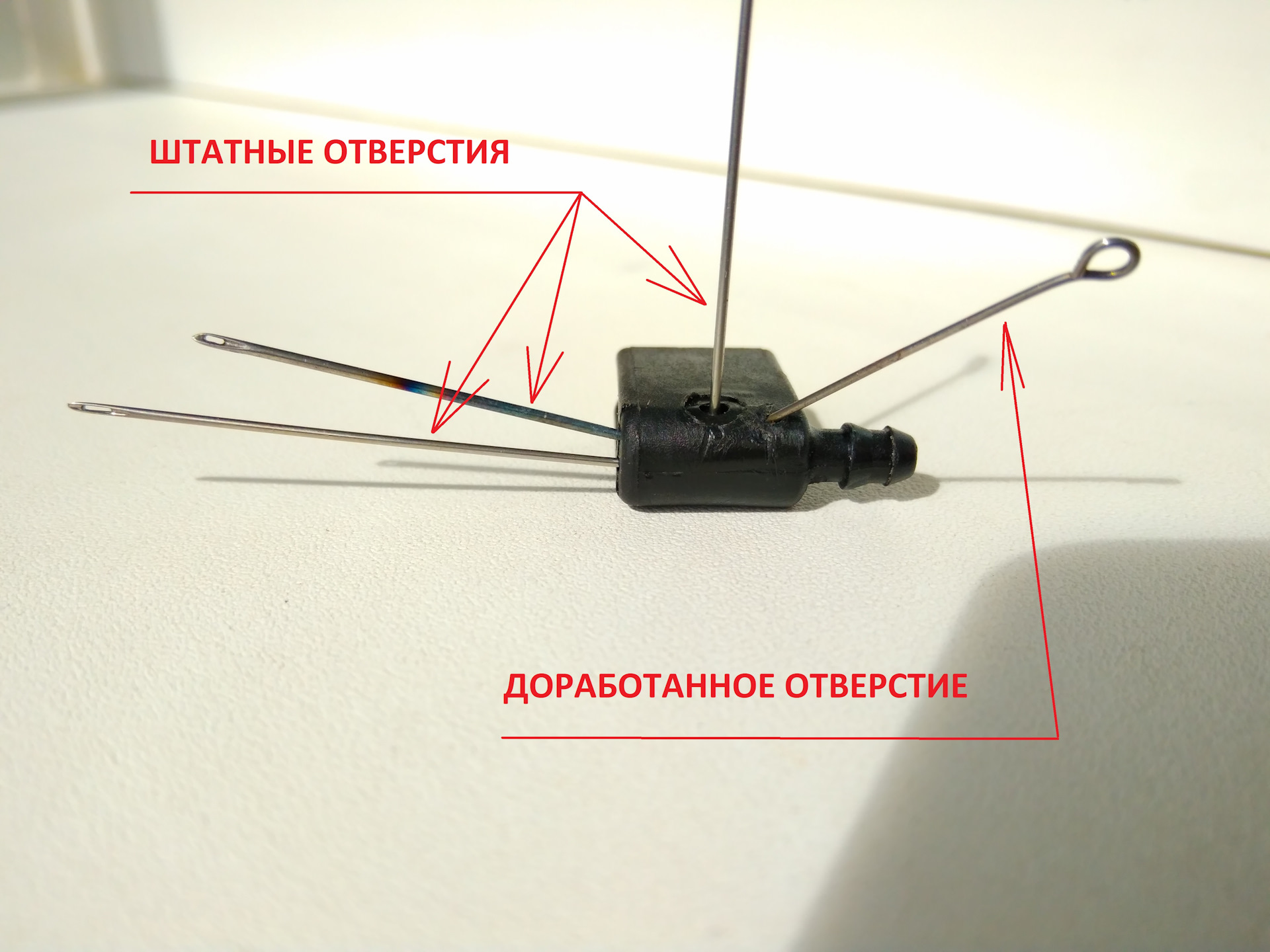

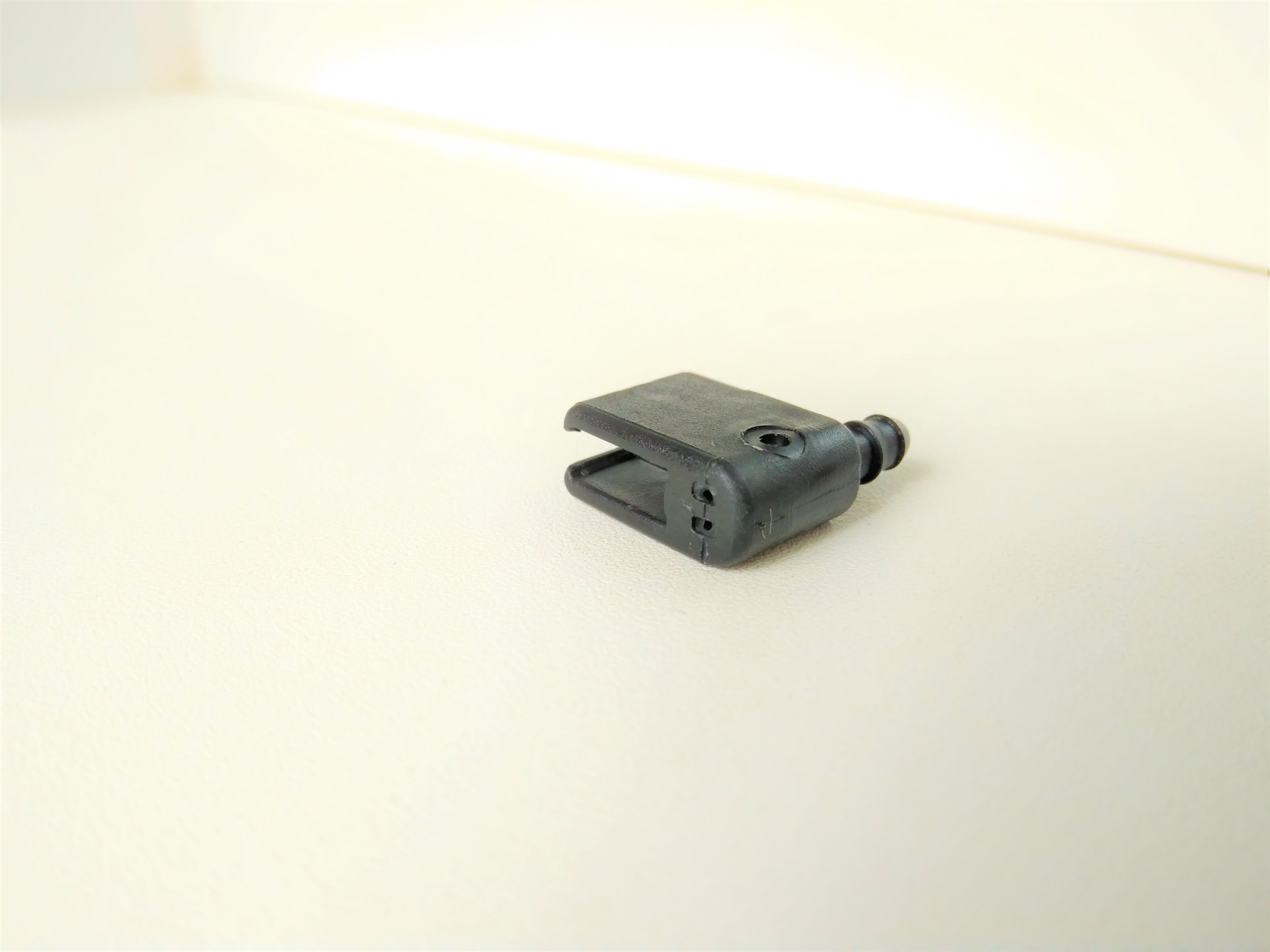

Форсунки NEXT идут с тремя отверстиями. Для короткого дворника (на 480мм) их достаточно. А вот для водительской щетки (660мм) одну форсунку нужно доработать. Делаем дополнительное отверстие нагретой иголкой.

Установка

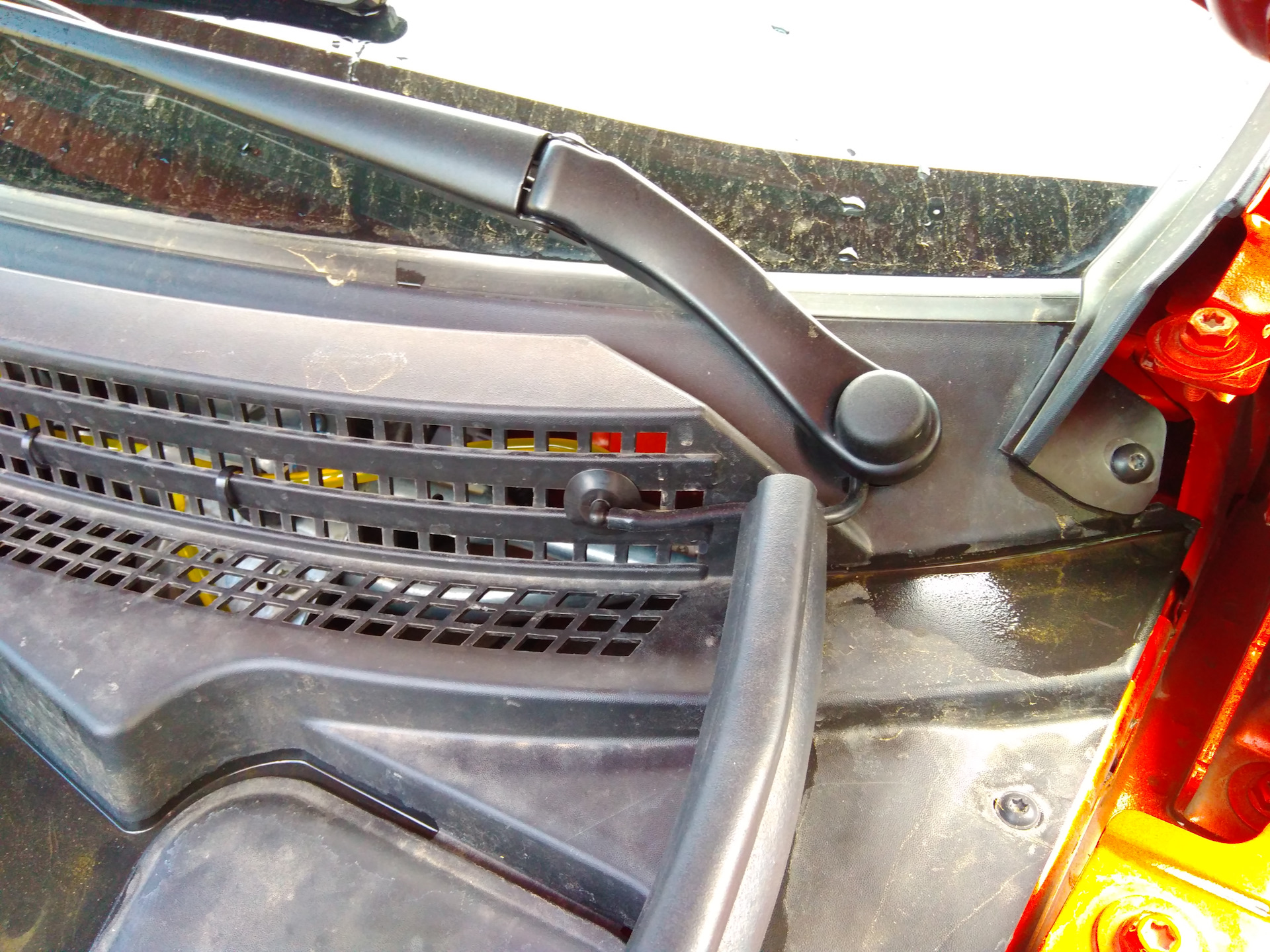

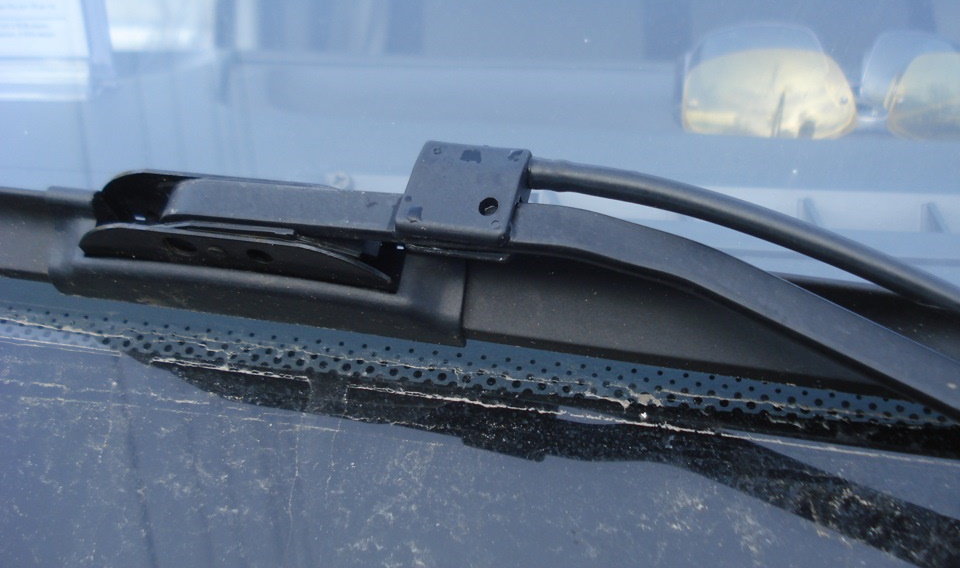

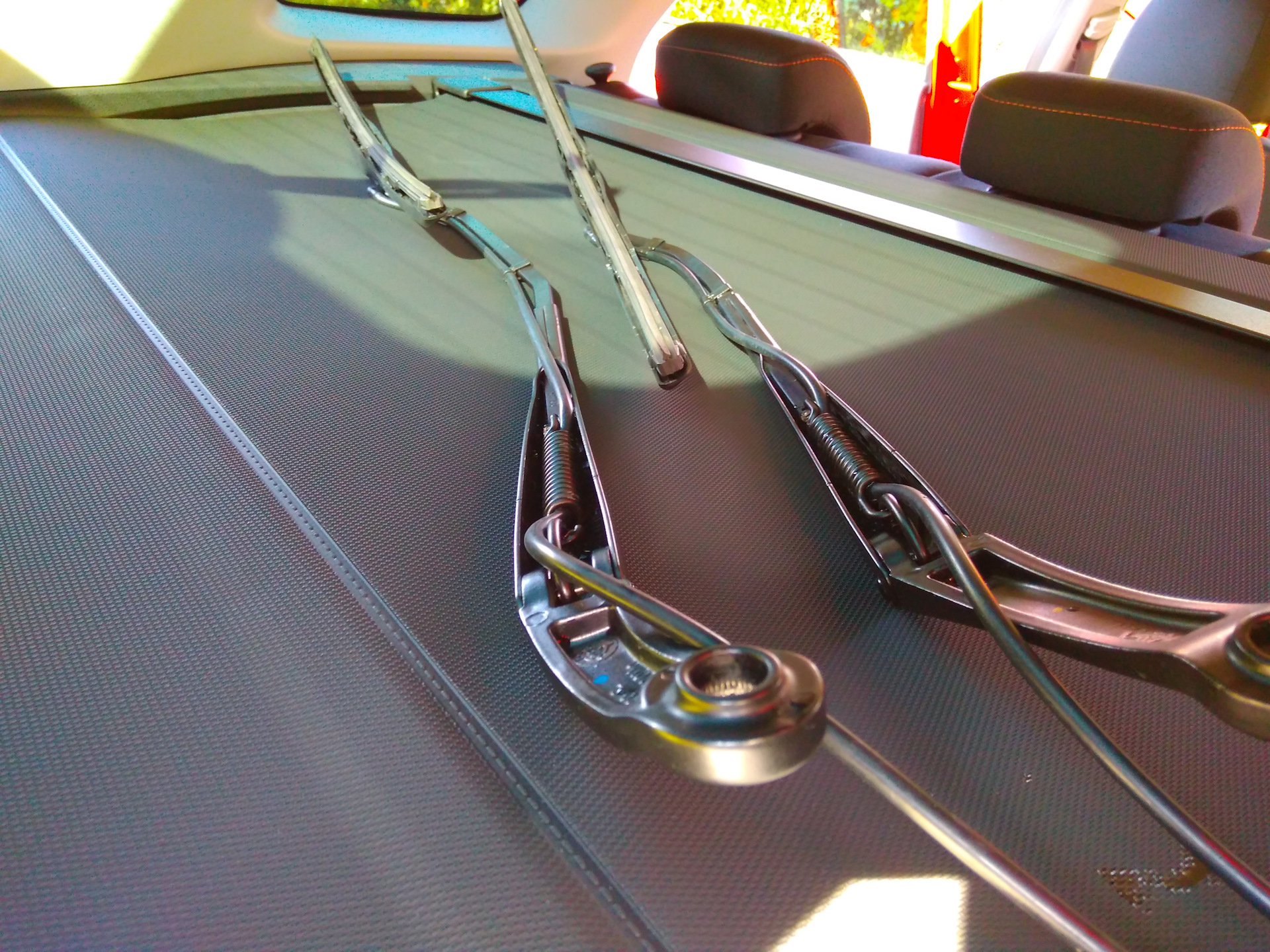

Шланги вставляем в пружины поводков. Жиклеры фиксируем на поводках.

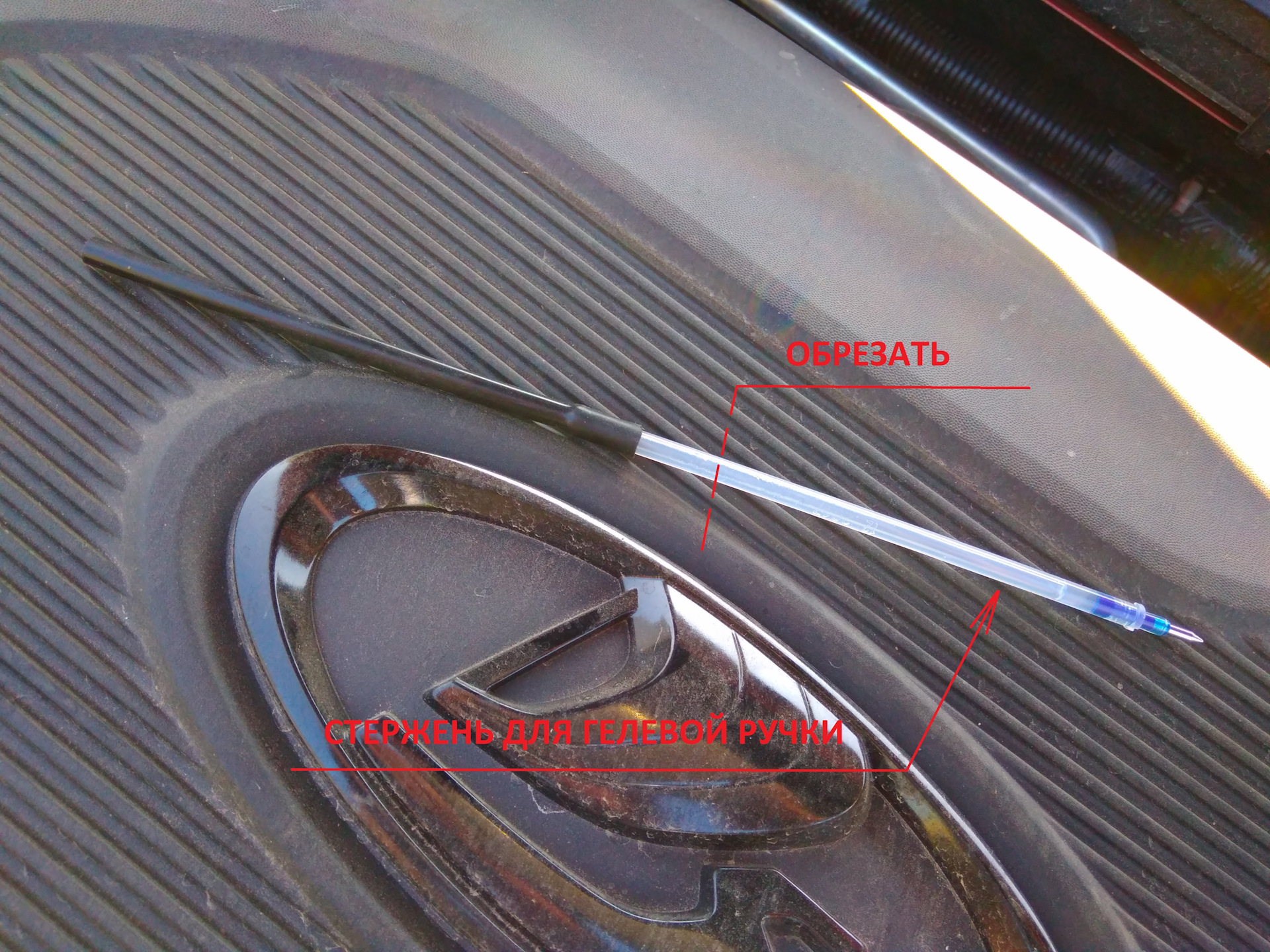

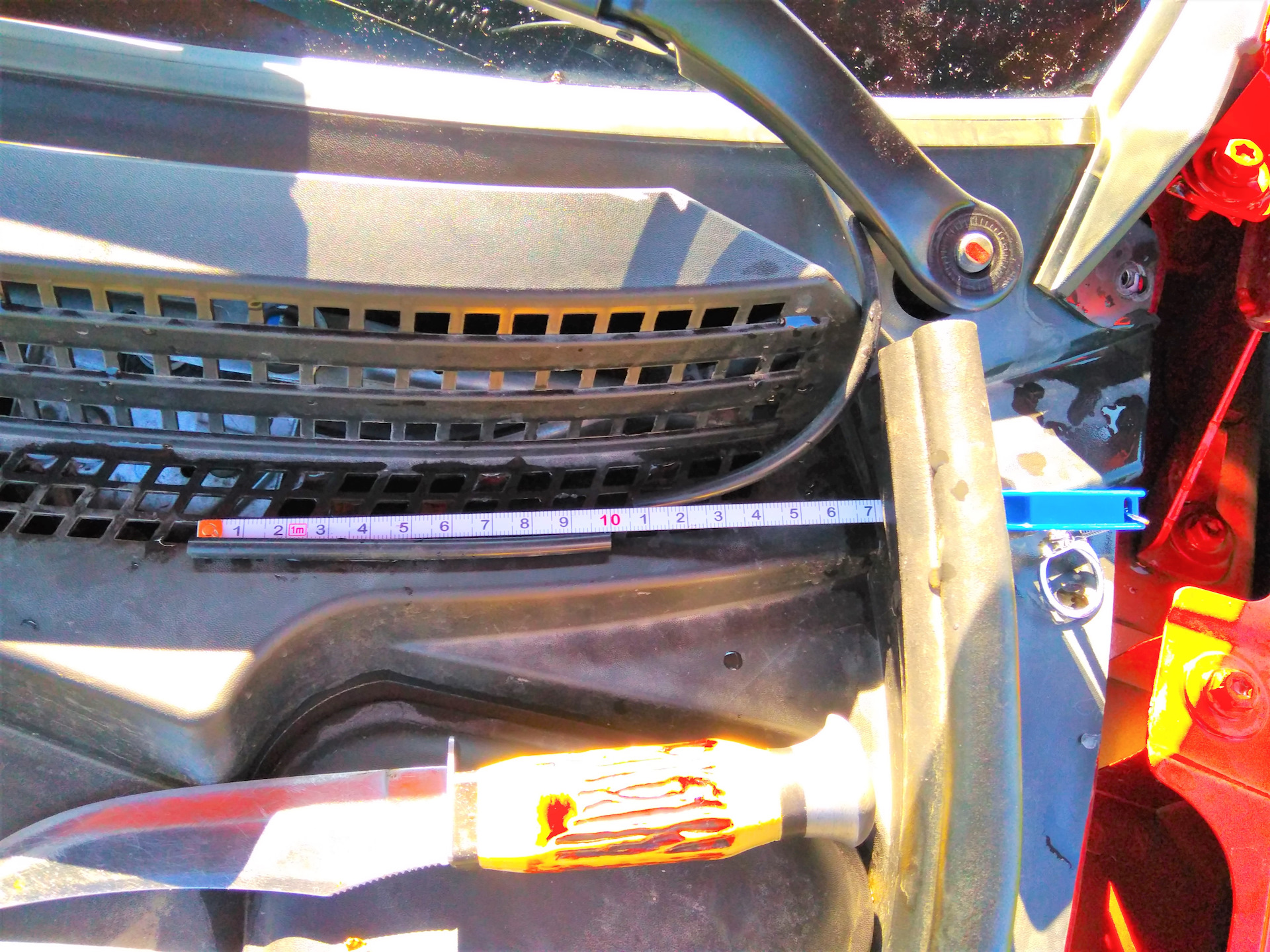

Поводки имеют разный размер, поэтому отрезаем 10 см шланга со стороны водителя и удлиняем шланг на пассажирском поводке, используя стержень для гелевой ручки.

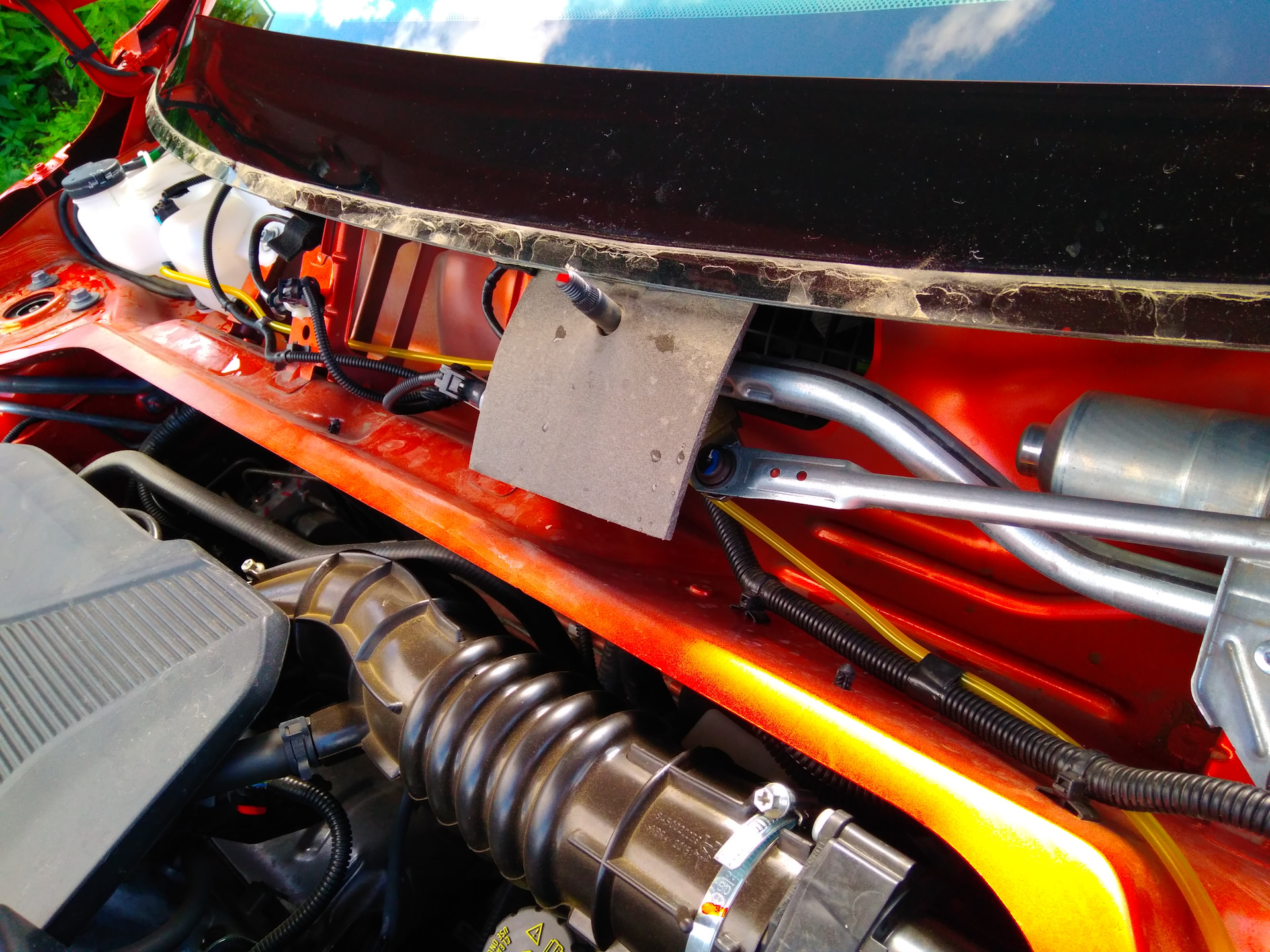

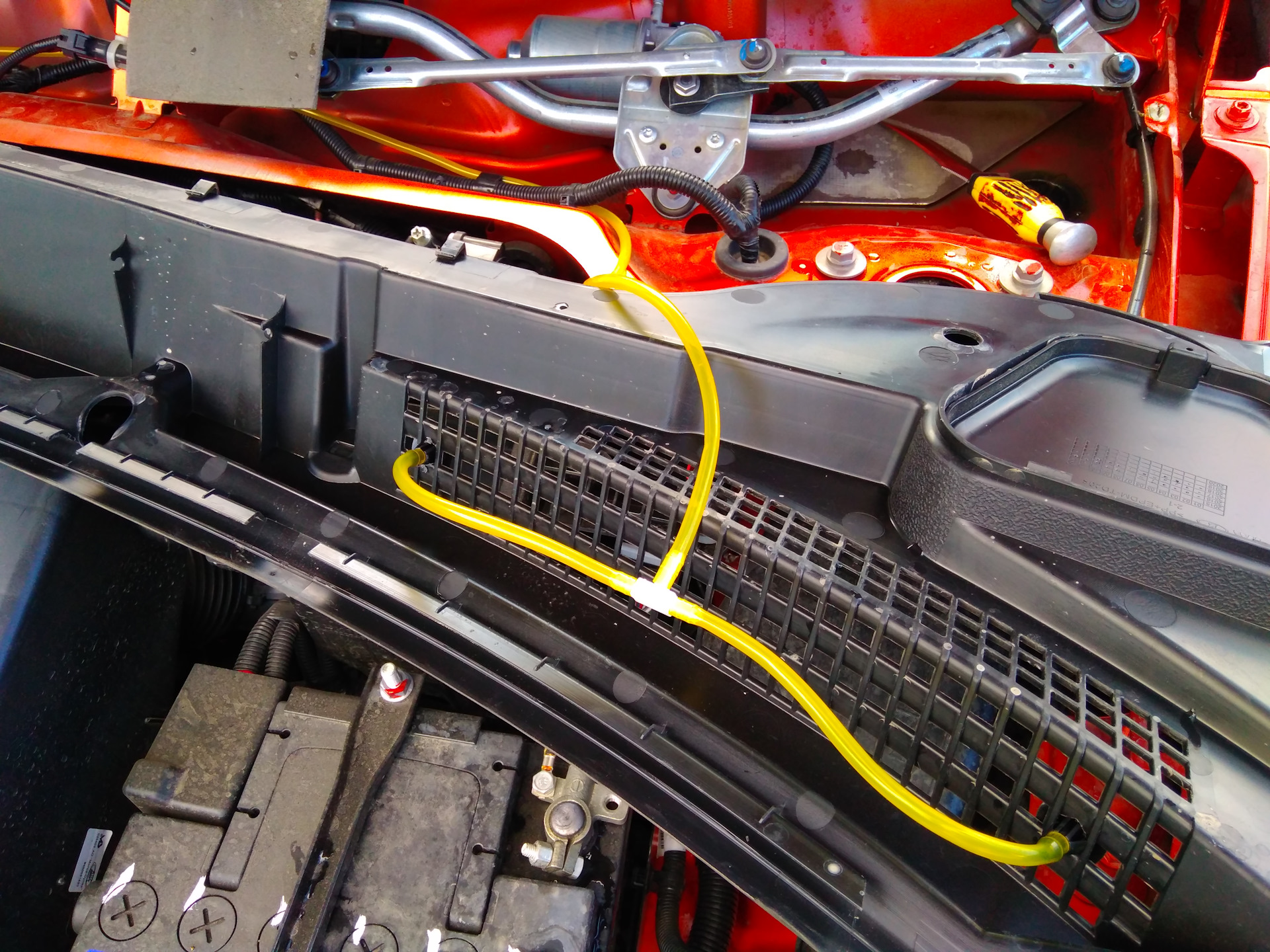

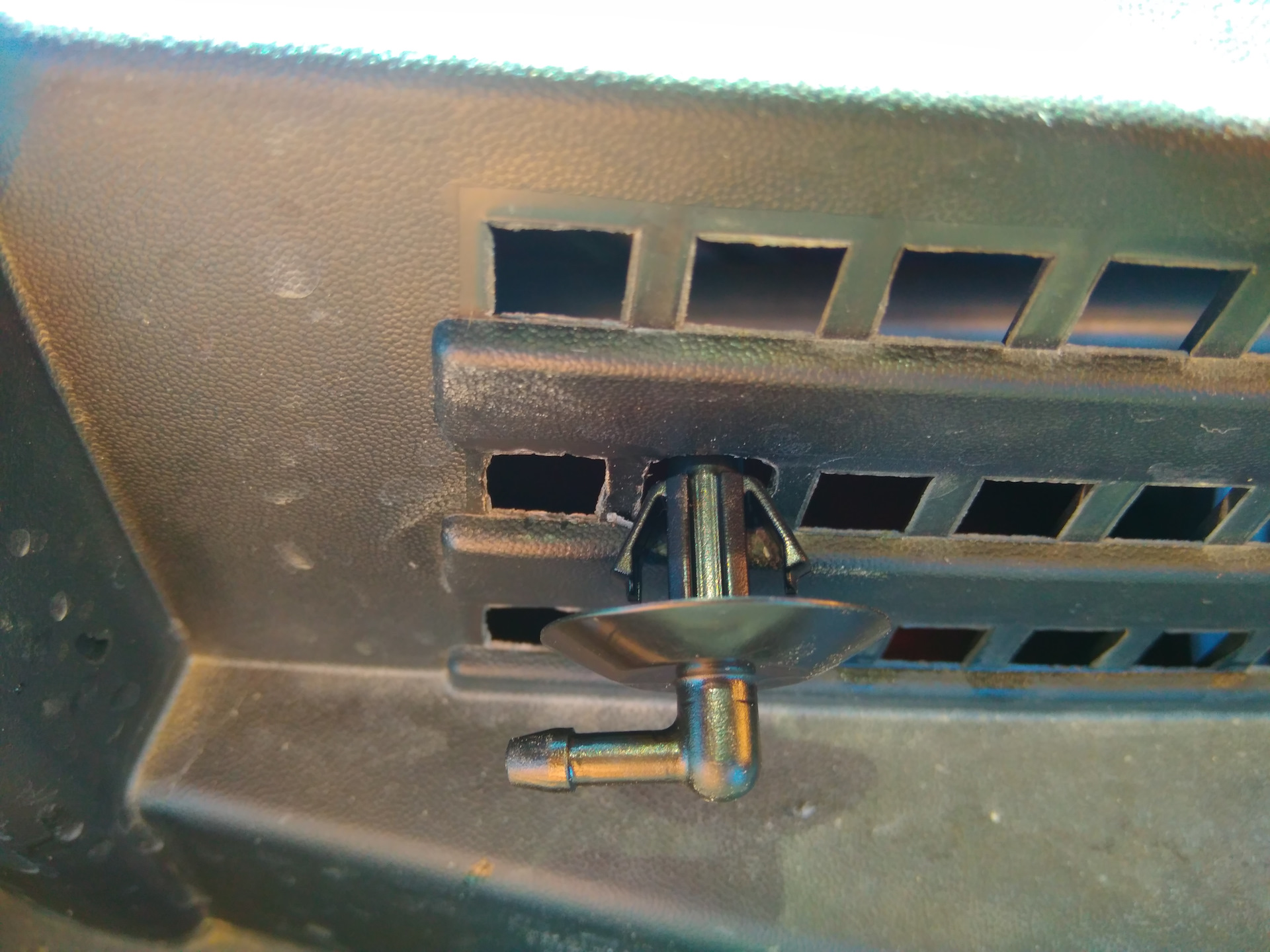

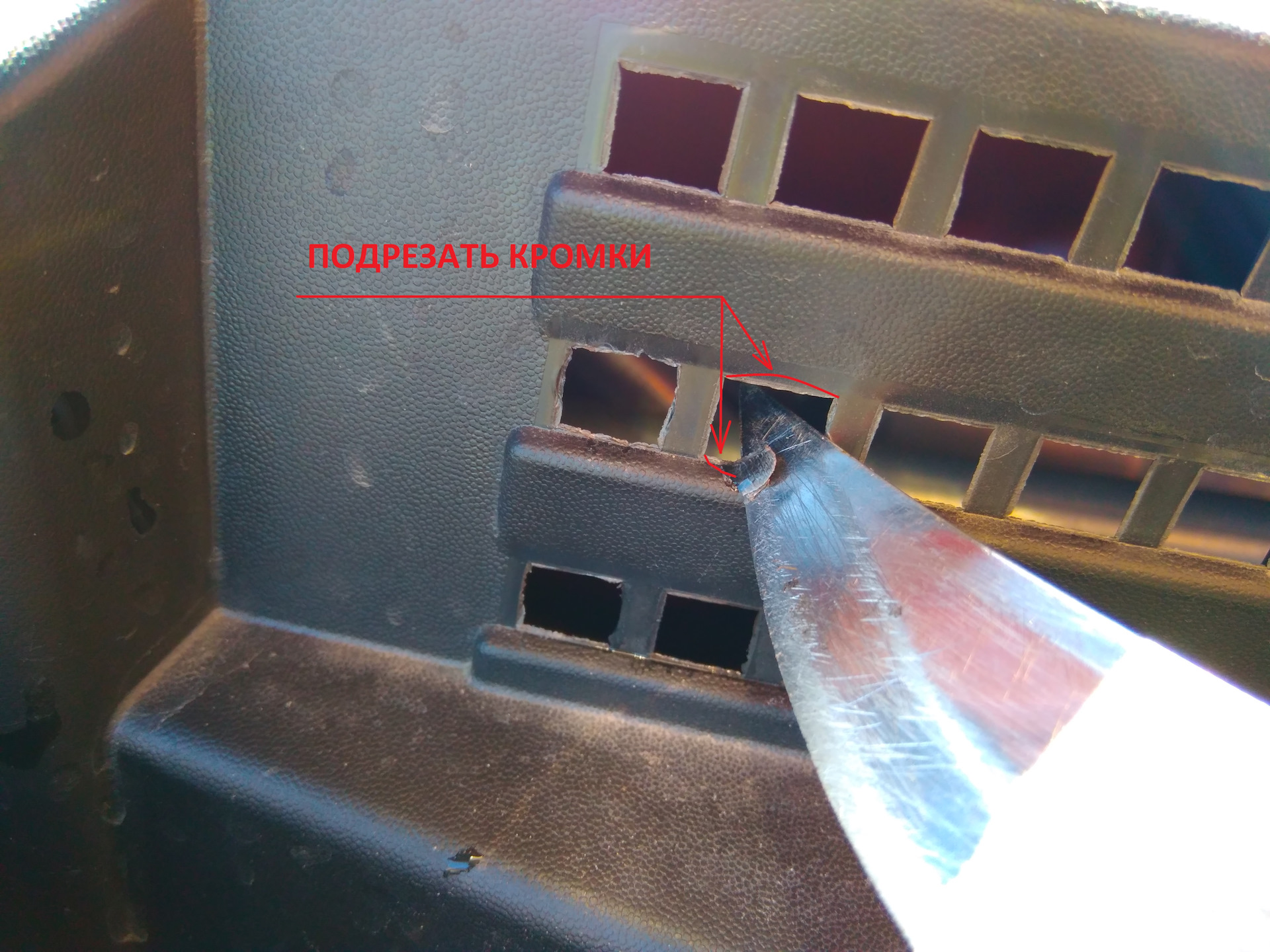

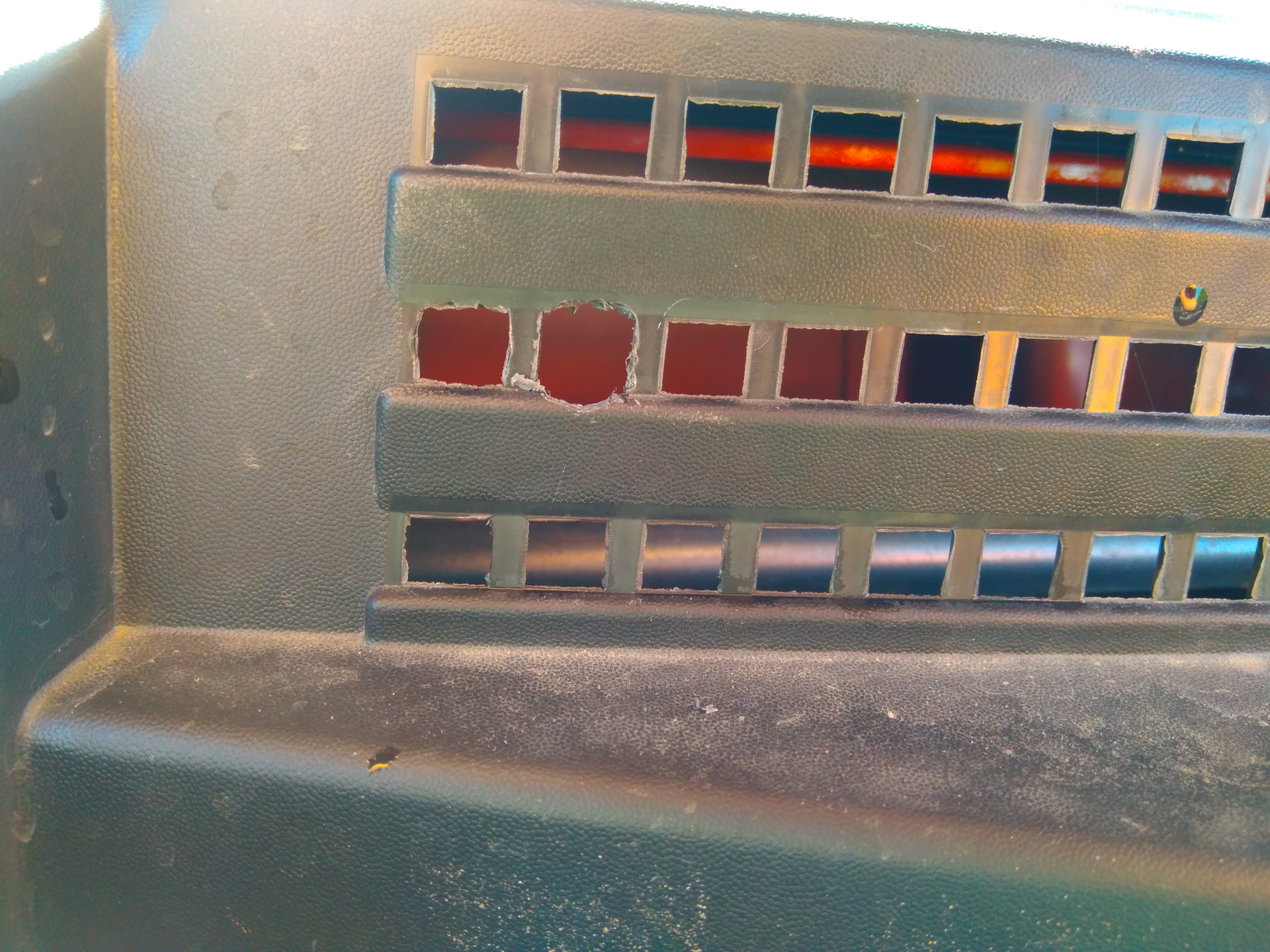

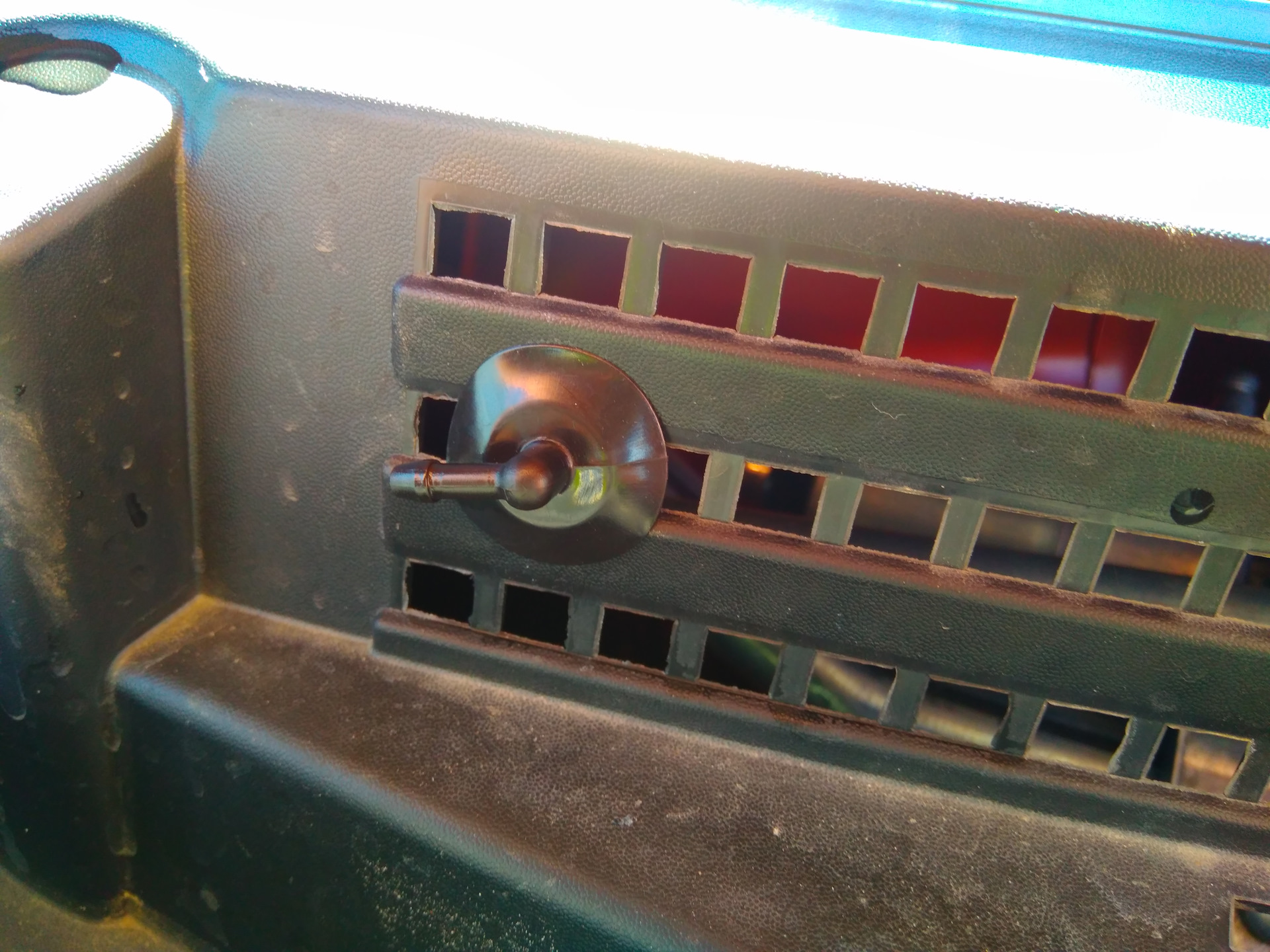

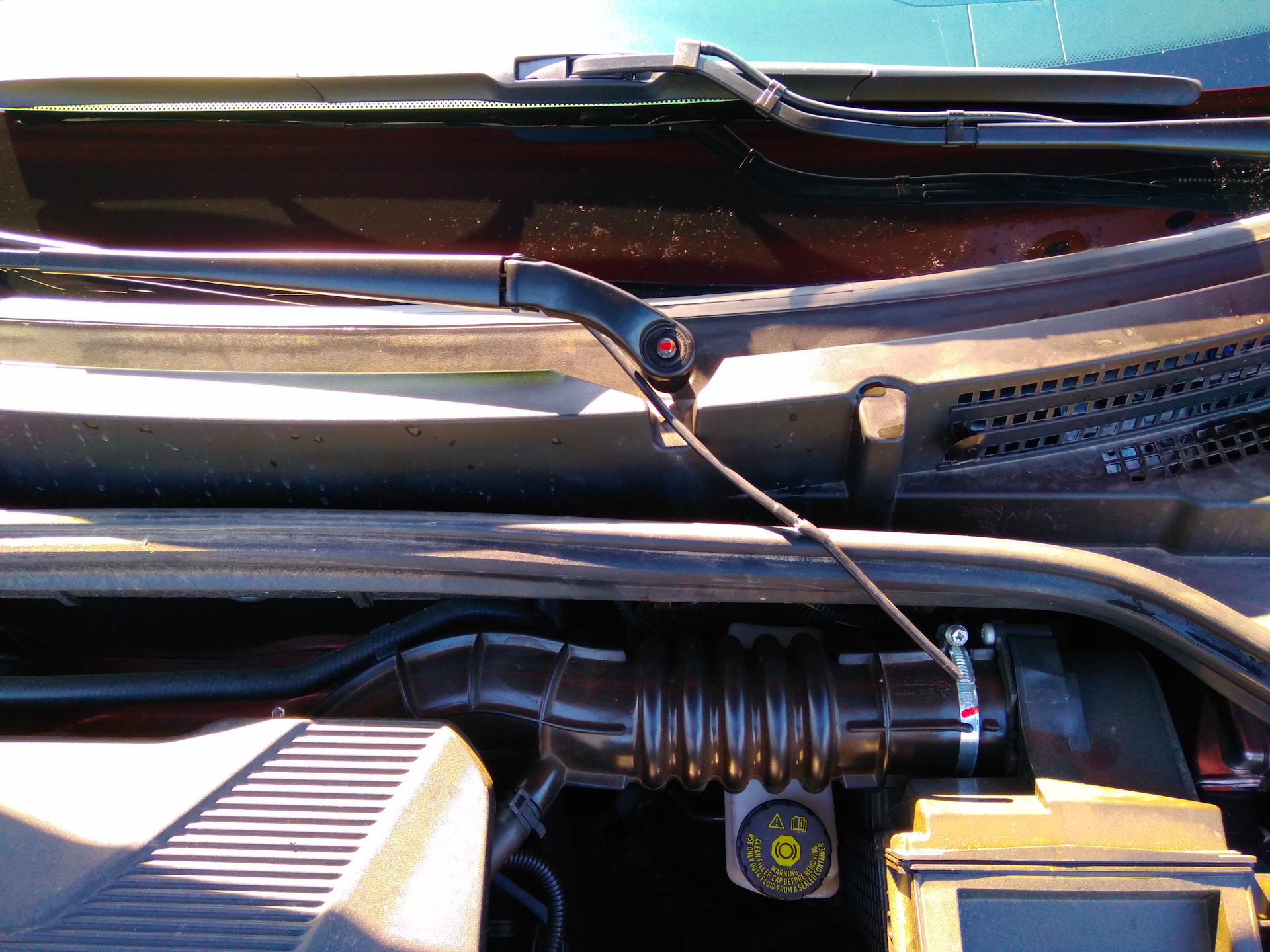

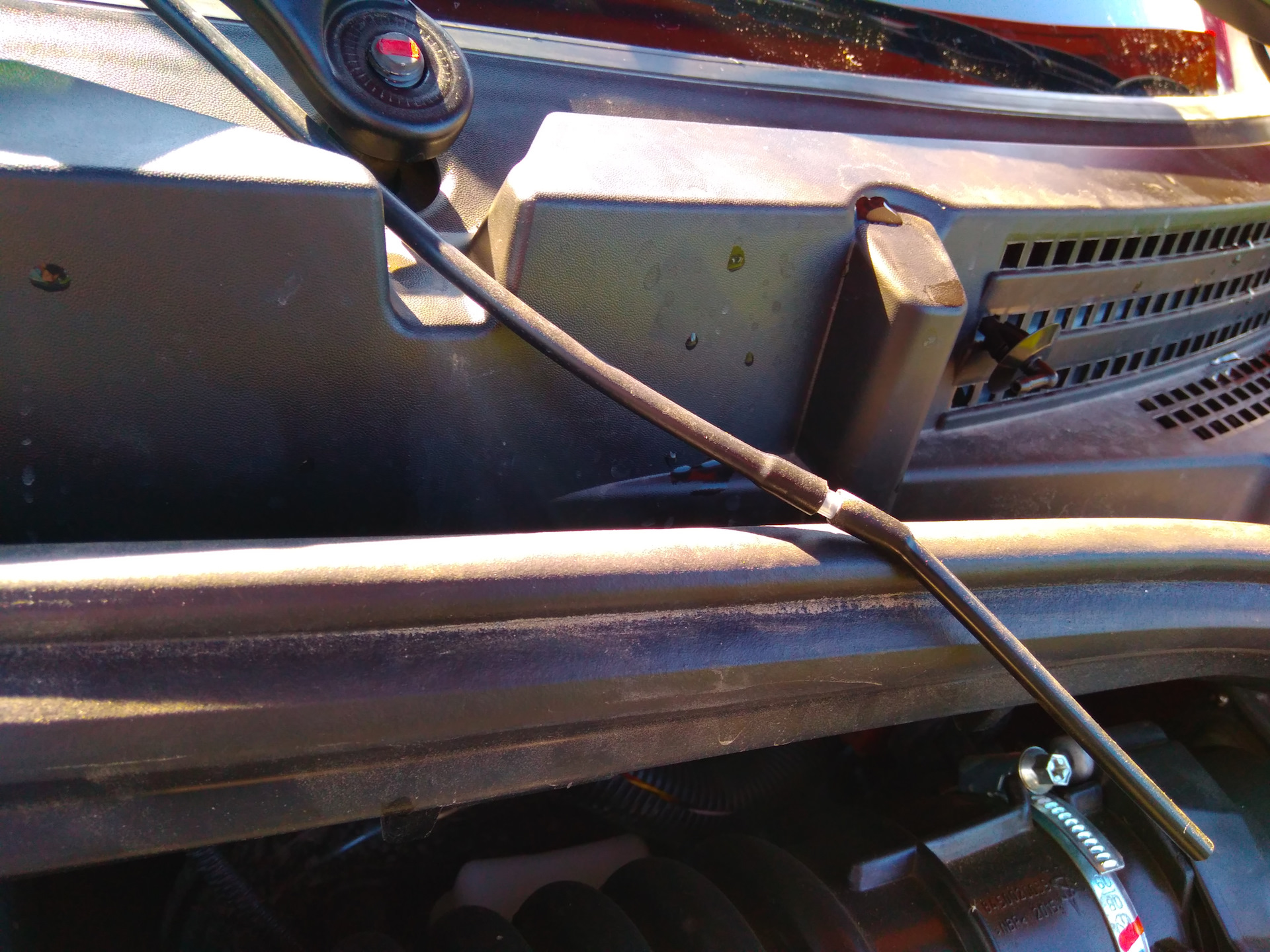

Шланг проводим через отверстия решётки жабо. Для установки переходников квадратное отверстие нужно доработать. Подрезаем сверху и снизу ножом.

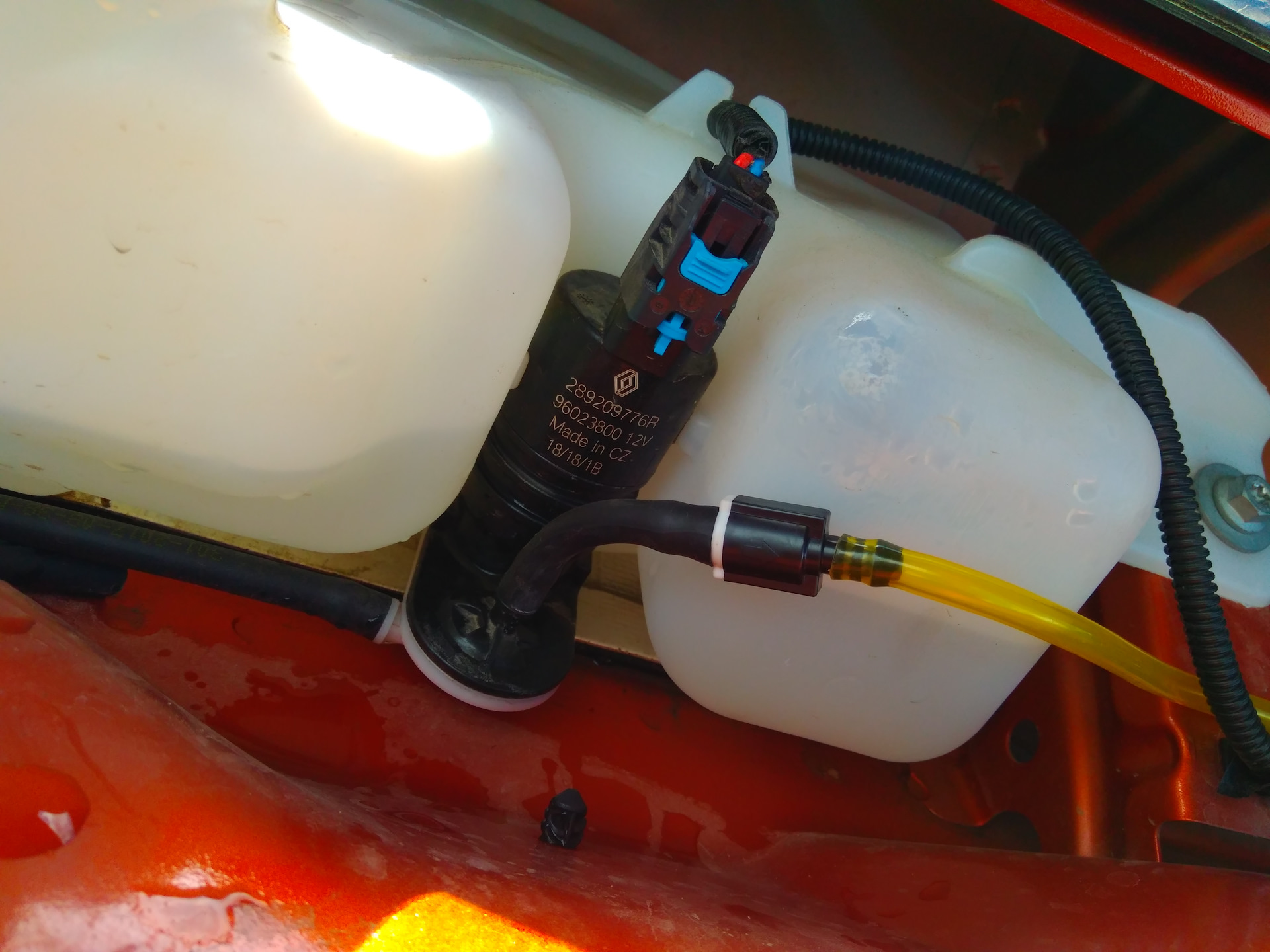

Отсоединяем от бачка стеклоомывателя штатную трубку, можно не демонтировать, а спрятать за бачок. Устанавливаем новый шланг и обратный клапан (чтобы вода не стекала обратно в бачок).

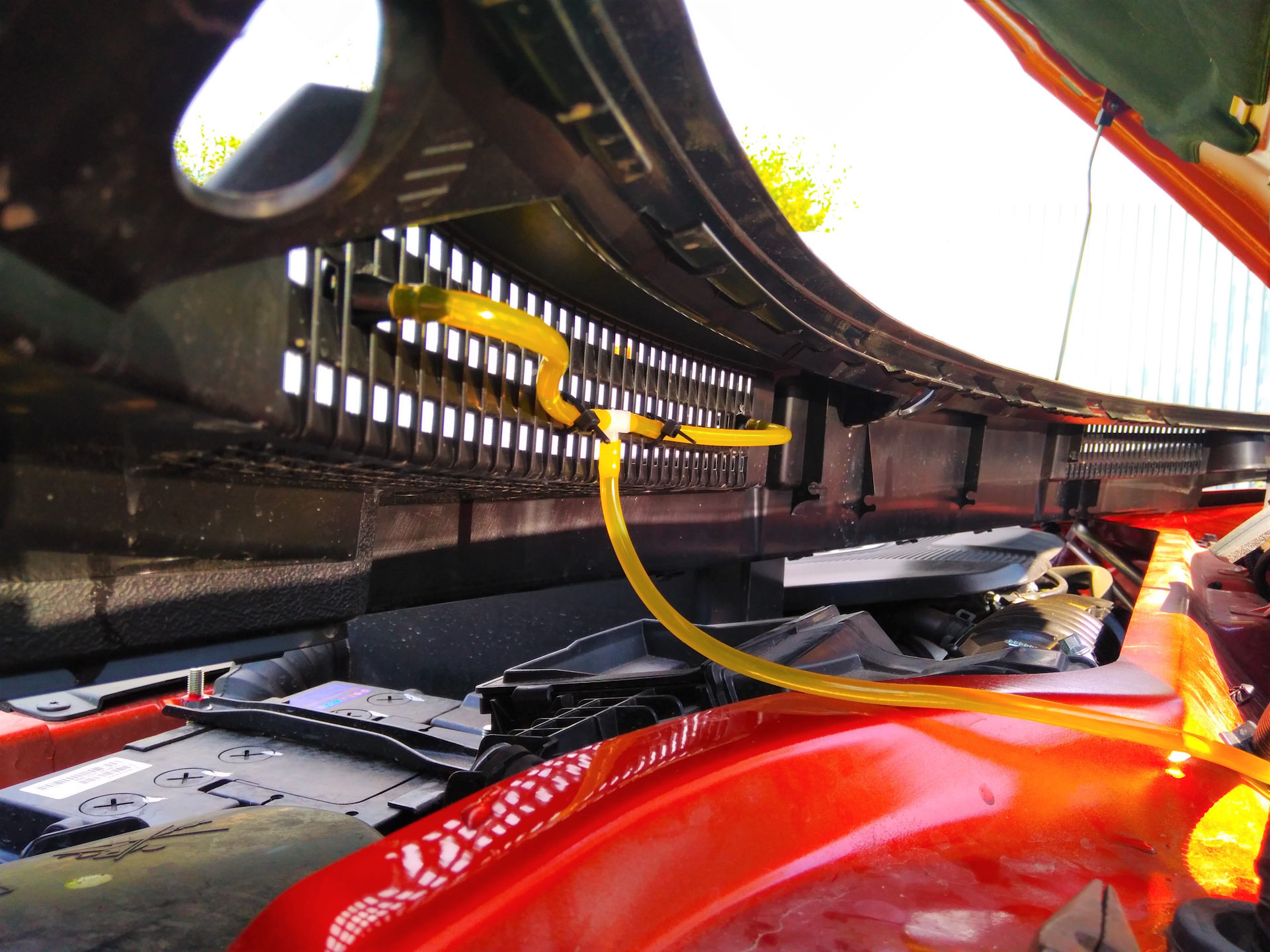

Шланги фиксируем на стяжки.

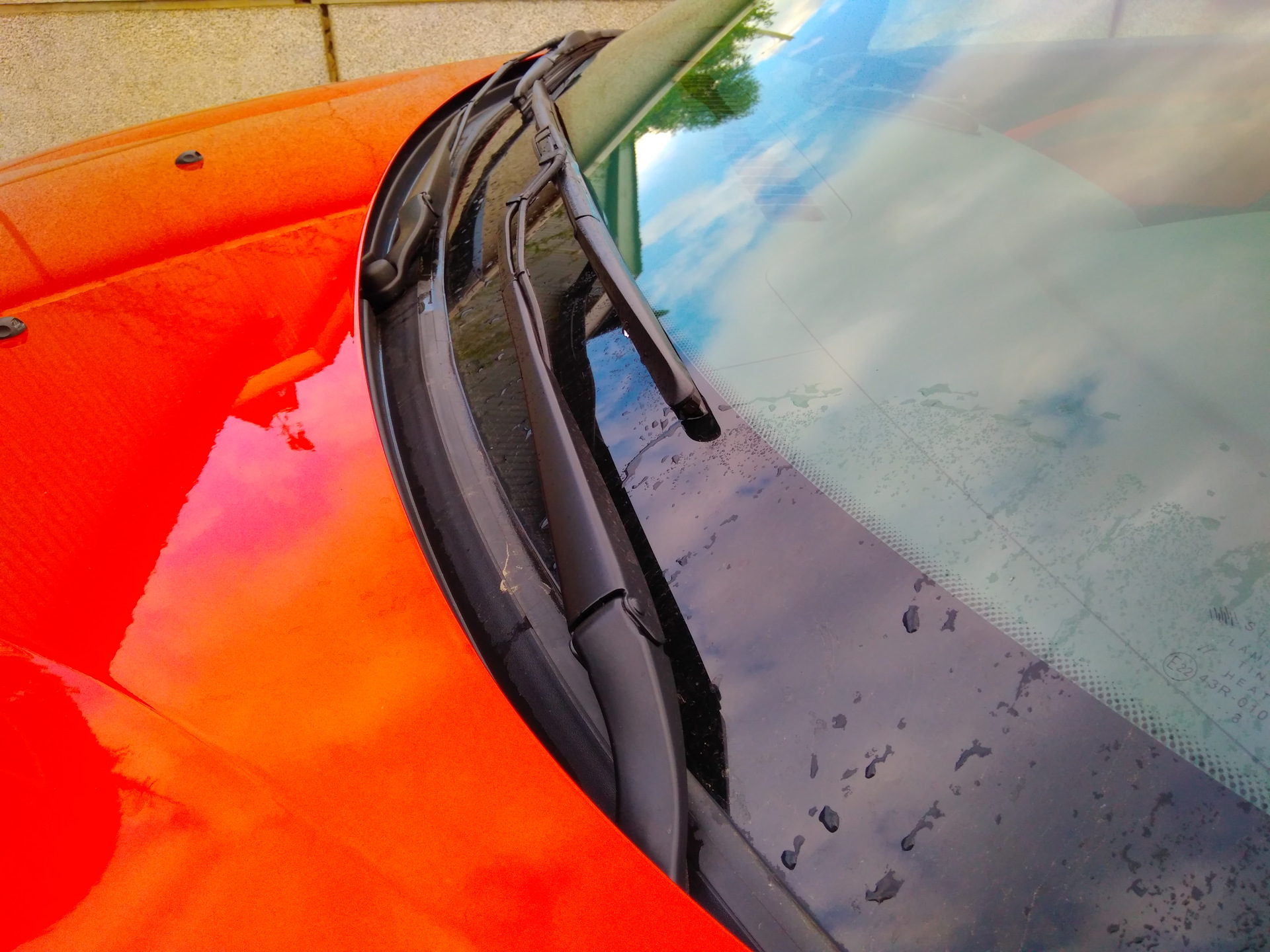

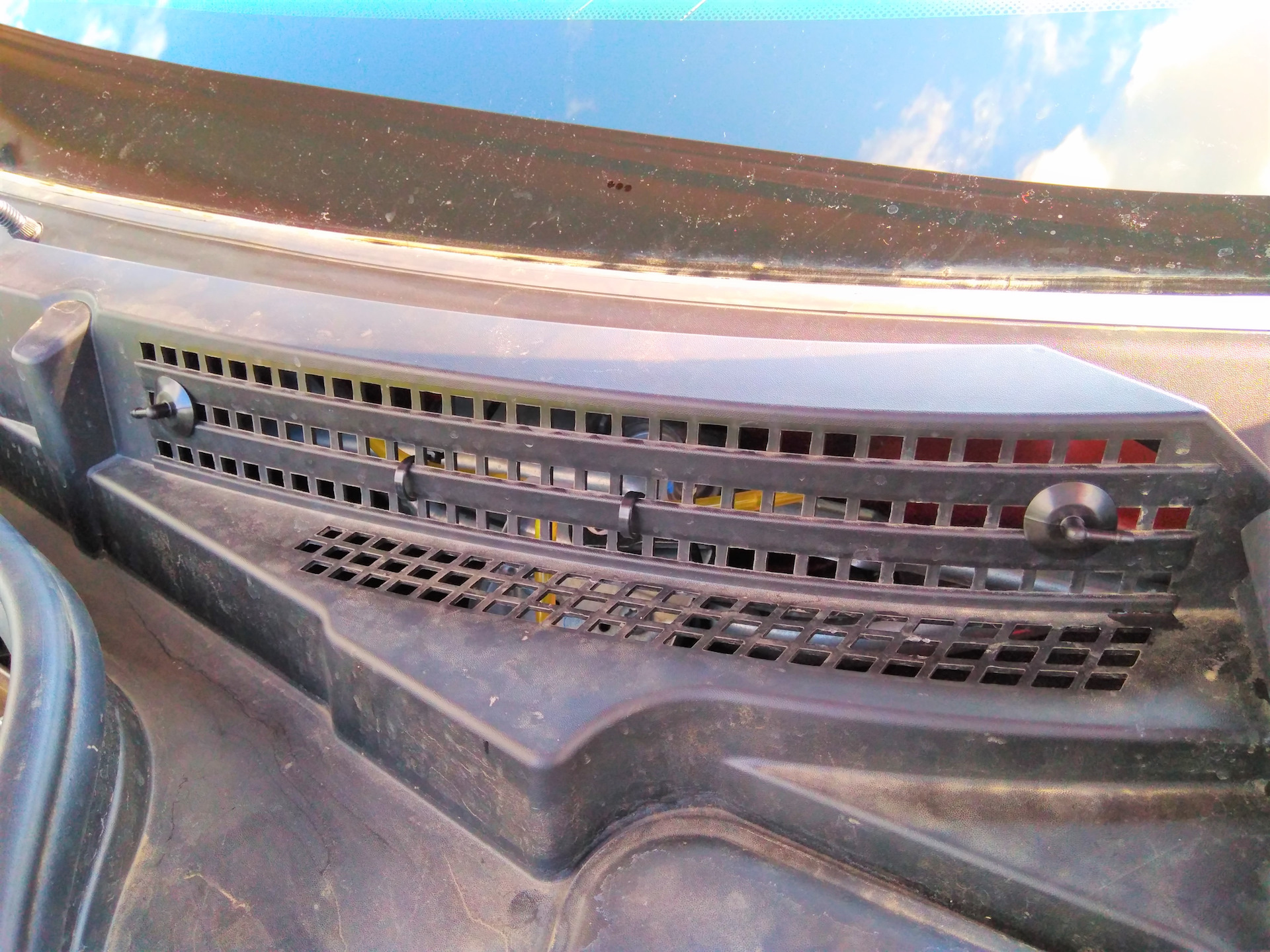

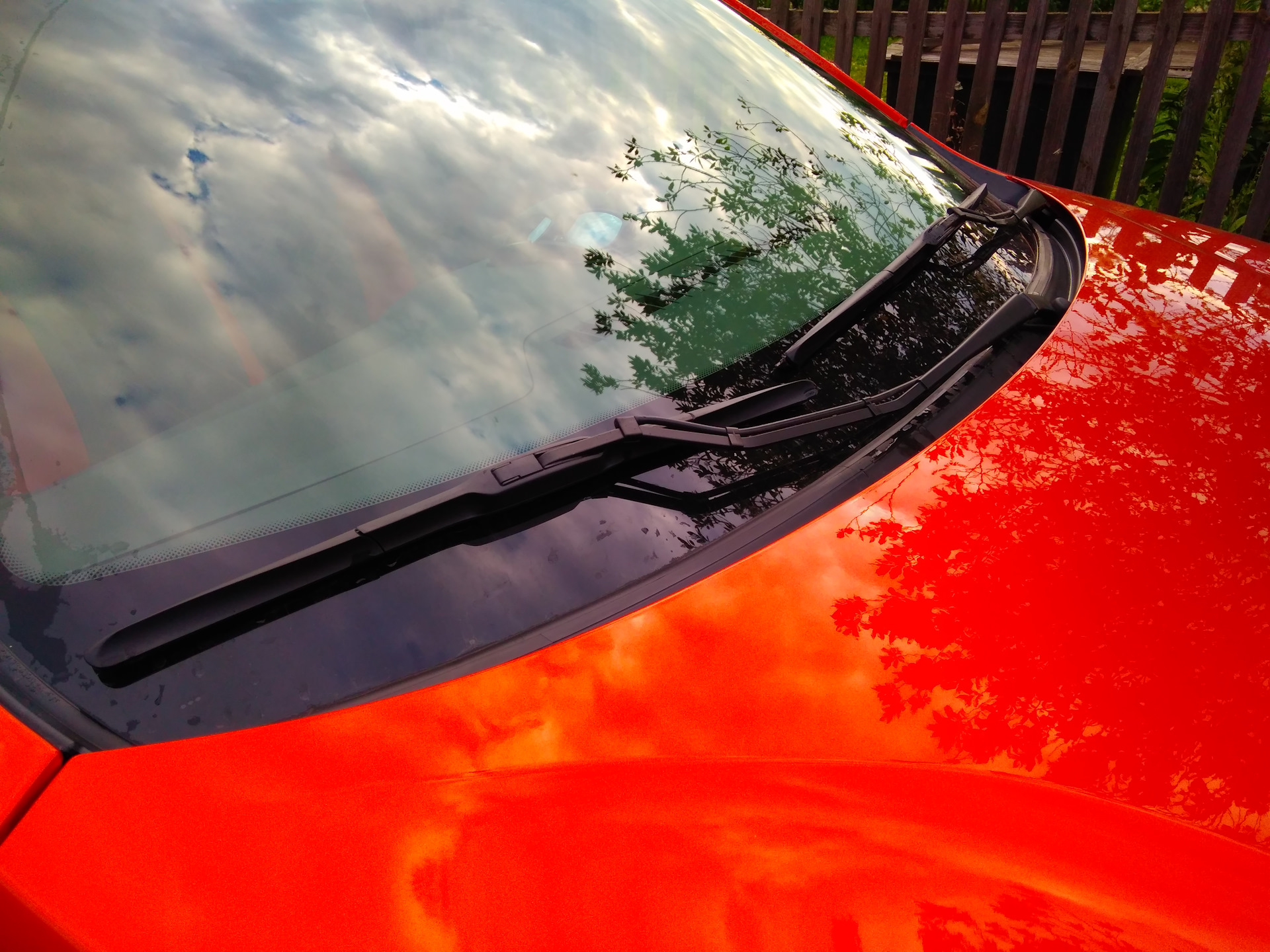

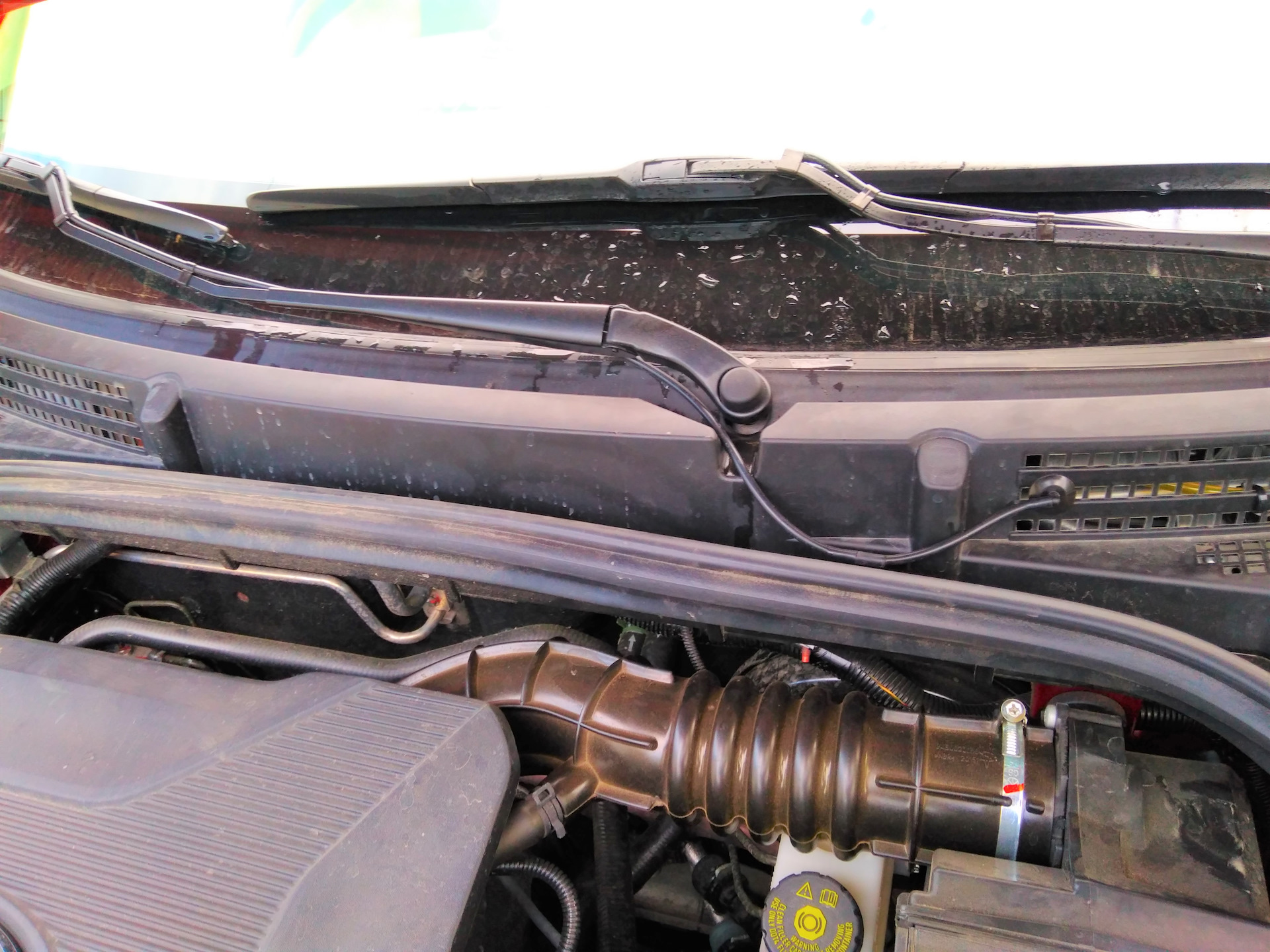

Общий вид конструкции:

В случае необходимости все можно вернуть в начальное состояние.

Как работают форсунки омывателя на поводках стеклоочистителей:

А вы будете таким образом дорабатывать систему стеклоомывания?
