Доработка переключателя стеклоочистителей (один взмах щетками) на Lada Vesta, XRAY, Renault

29 ноября 2021 Лада.Онлайн 31 597 6

Правый подрулевый переключатель, отвечающий за работу щеток стеклоочистителей) достался Lada Vesta и Lada XRAY от Renault. Недостаток этого переключателя в отсутствии одиночного взмаха дворниками. Обычно на других машинах для одного взмаха дворников достаточно кратковременно поднять рычаг вверх. Однако владельцы нашли способ, как доработать конструкцию правого подрулевого переключателя.

Инструкцией поделился владелец Весты (pavlihin87). Также эта доработка применима к автомобилям Lada XRAY и Renault с аналогичным переключателем стеклоочистителя.

Внимание! Все действия производите на свой страх и риск. Автор ответственности не несет!

Потребуется:

Микропереключатель (например, DM3-03P-25G-G-G, ссылка на Али)
Два болта М2 с гайкой.
Провод 0.5 мм²
Паяльник.
Термоусадка.

Порядок действий:

1. Снять подрулевой перключатель и разобрать его (снять кожух, вывернуть 2 винта крепления переключателя).

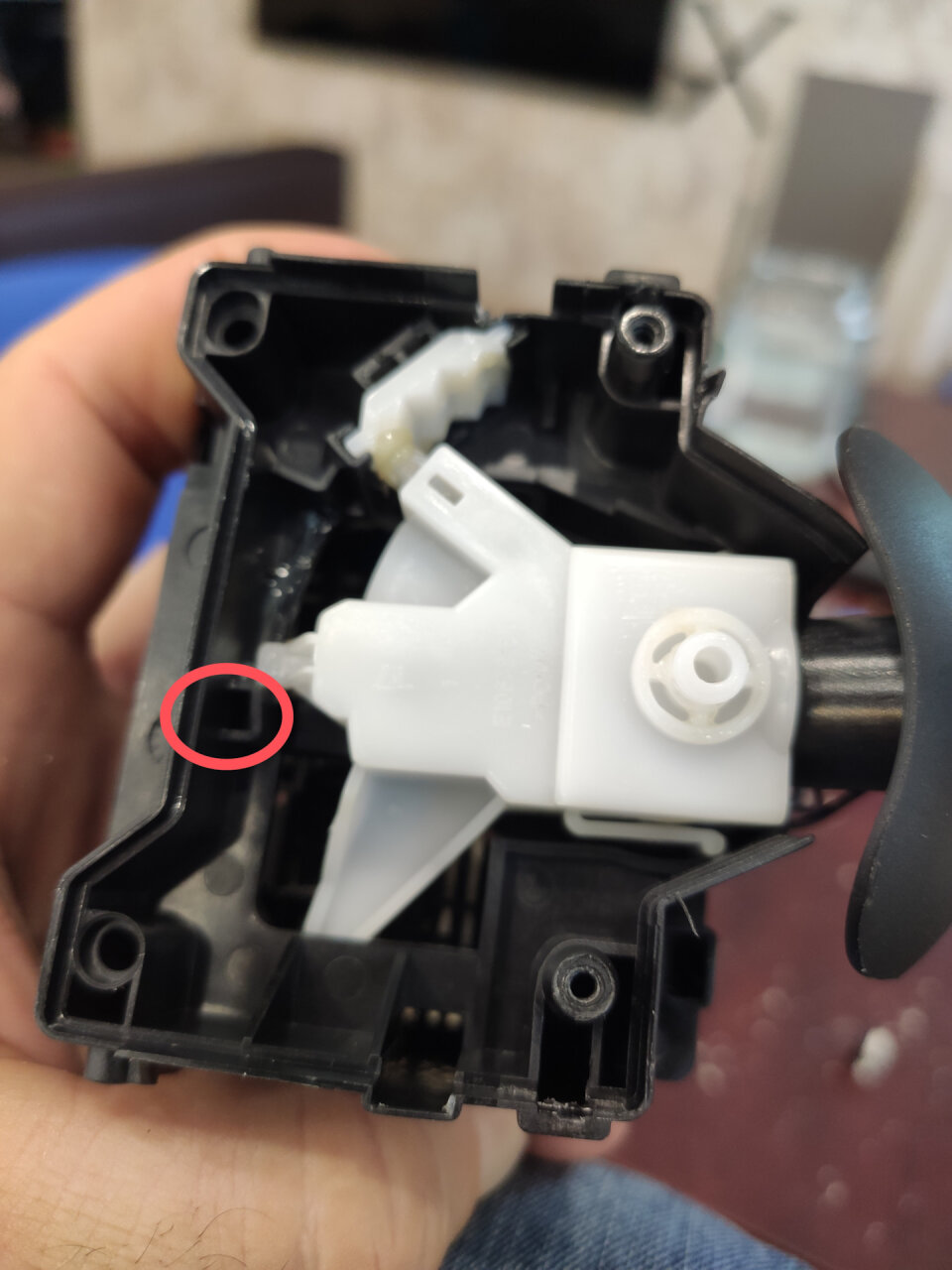

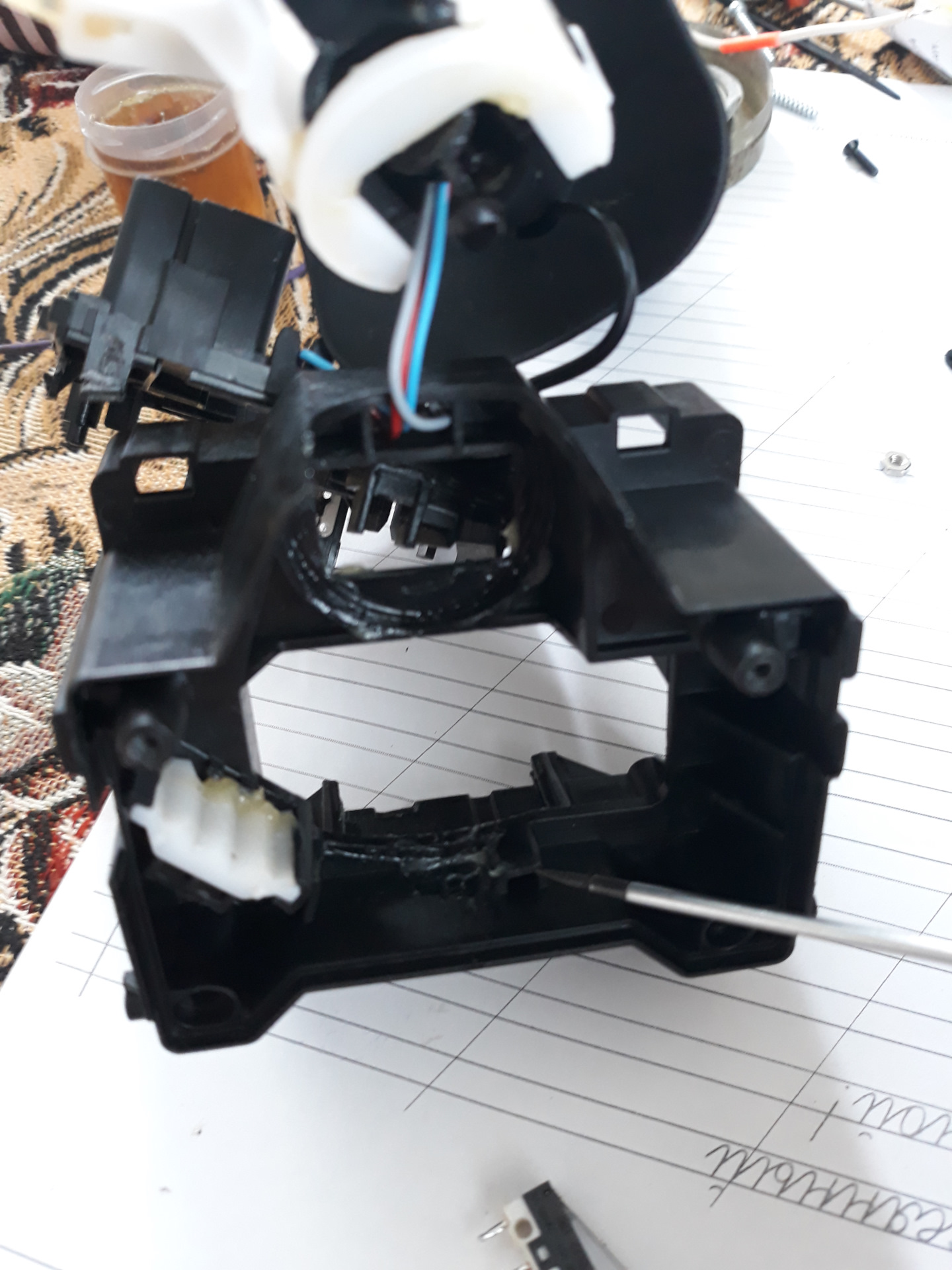

2. Срезать ограничитель (на фото указан отверткой)

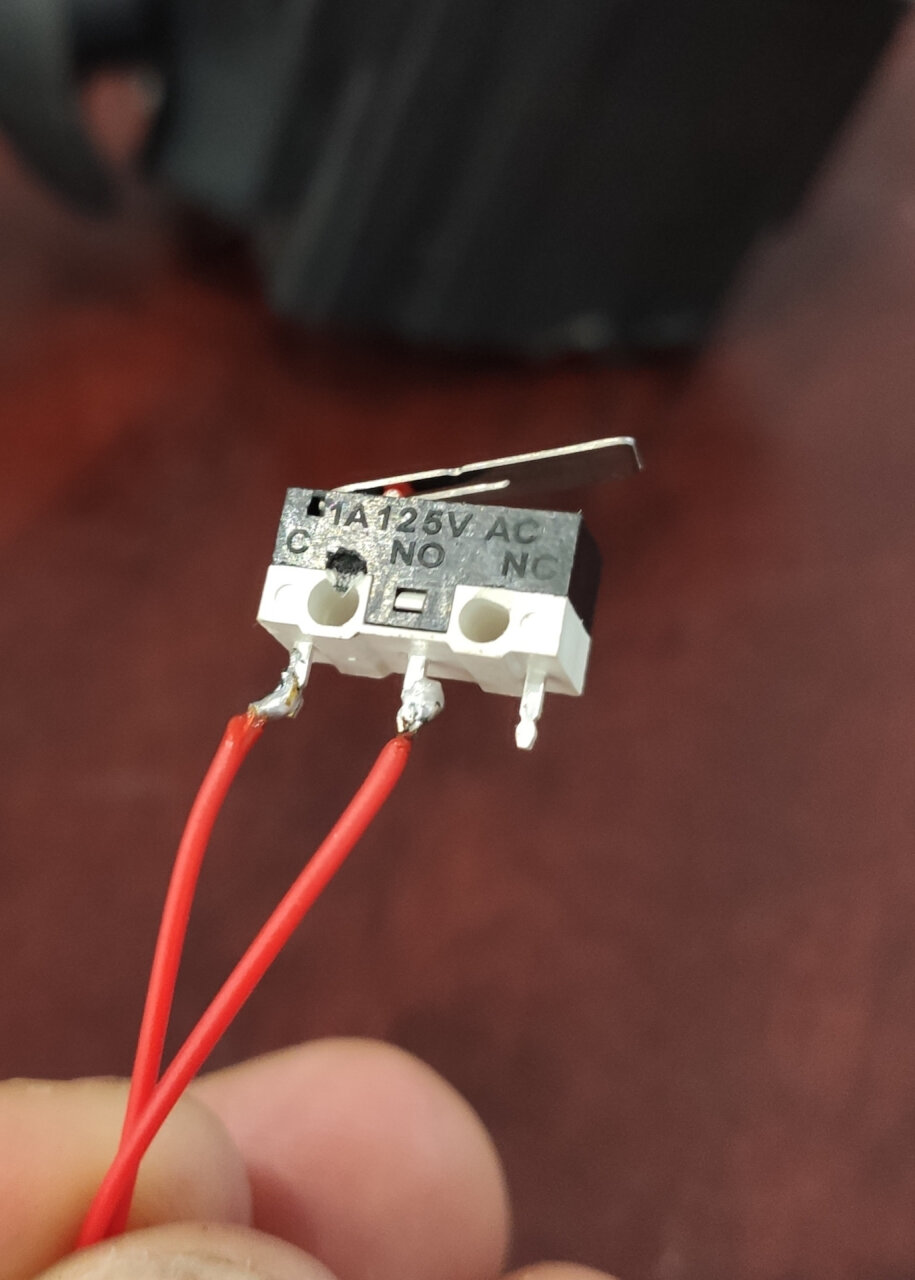

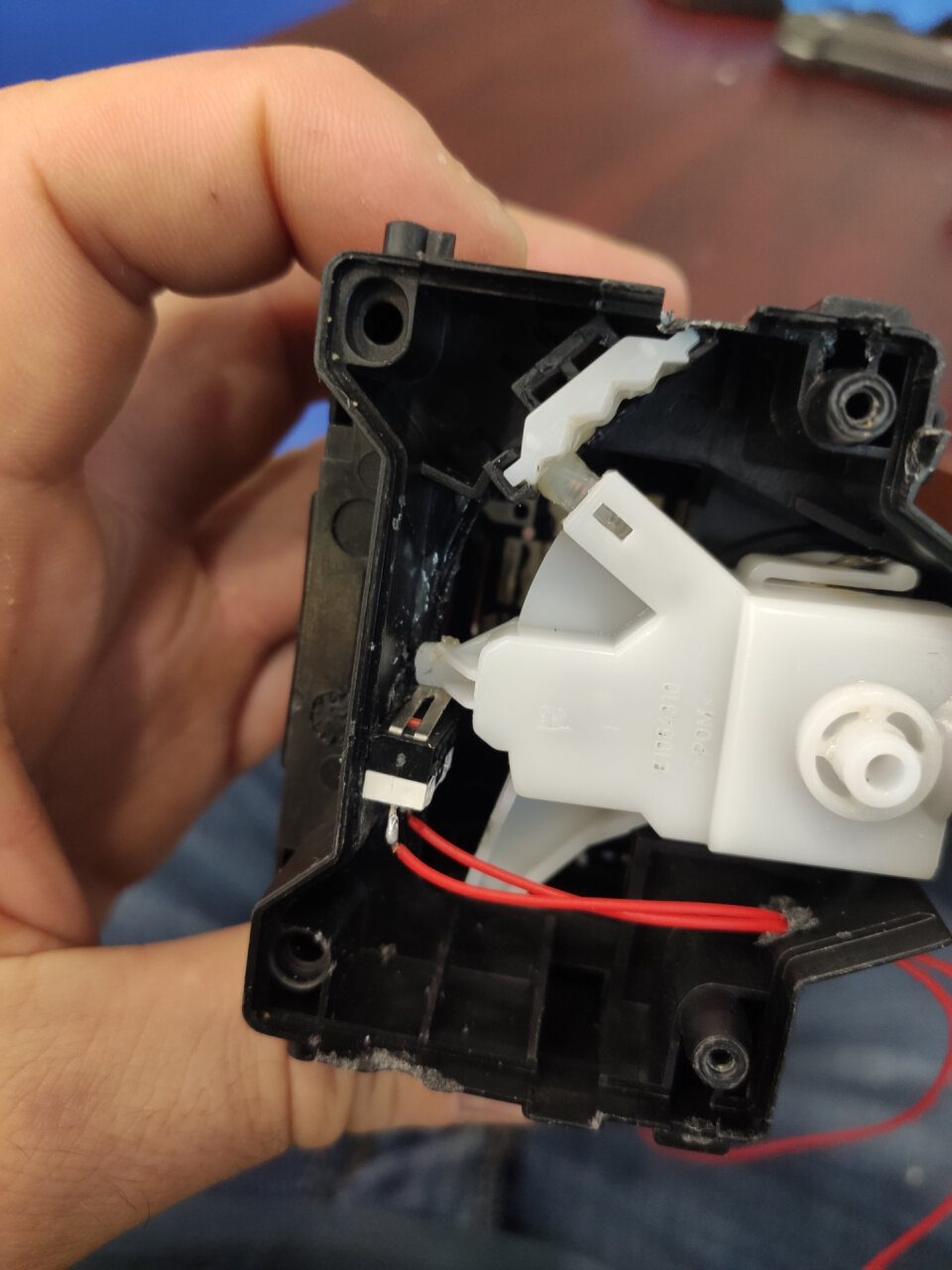

3. Припаять провода к микропереключателю, размещаем его в корпусе так, чтобы при небольшом движении рычага вверх происходило нажатие на микропереключатель.

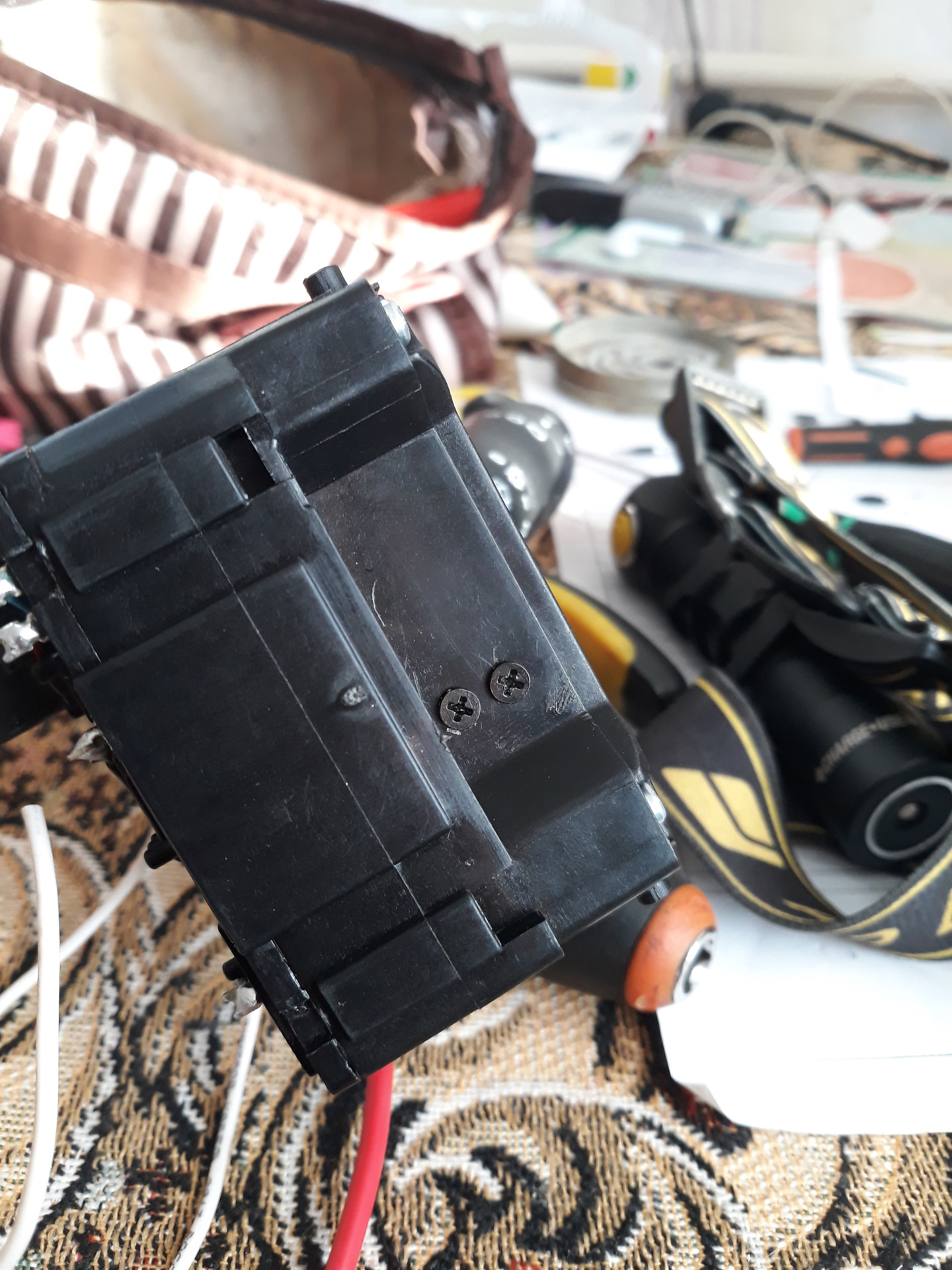

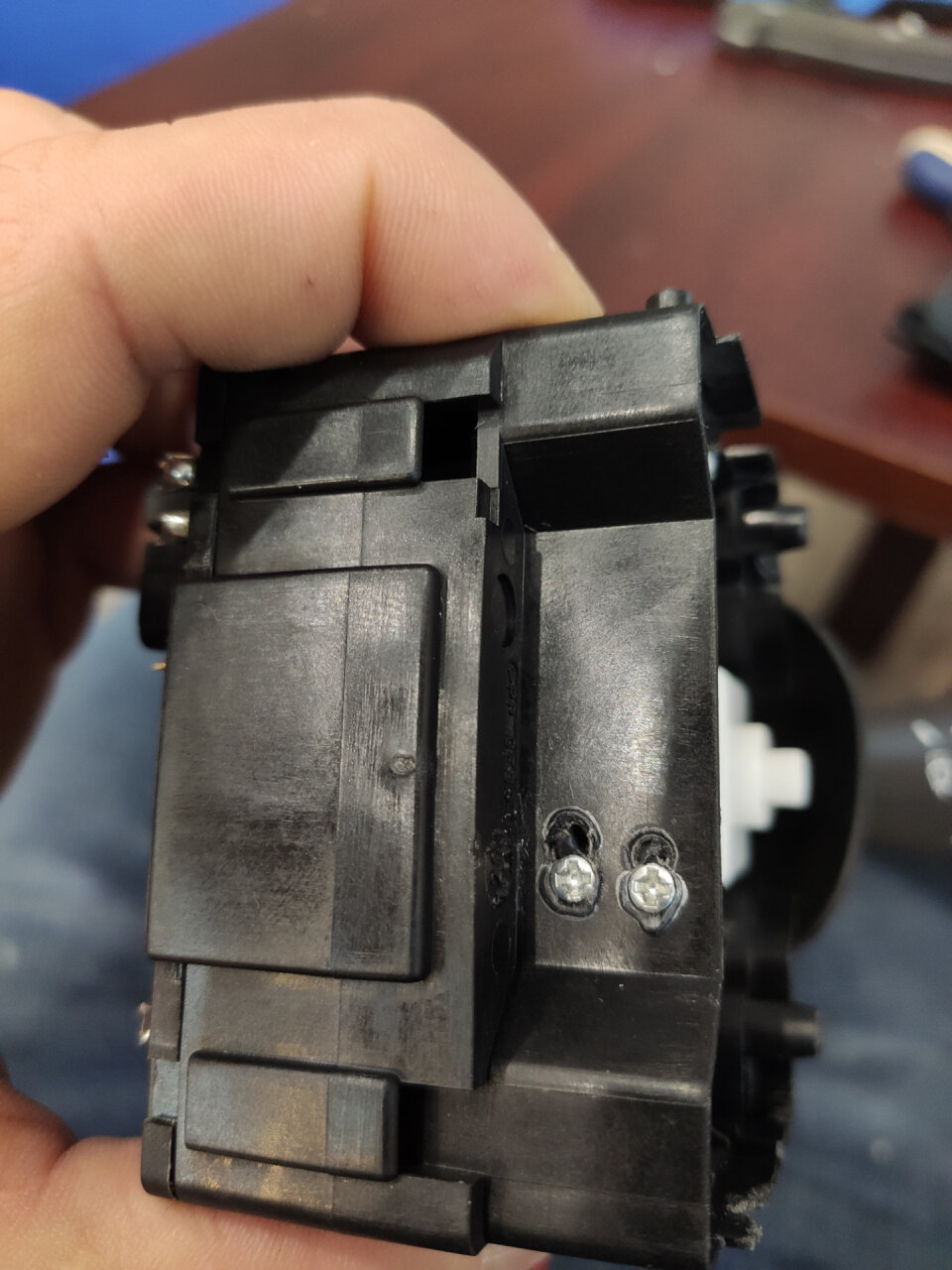

4. Фиксируем микропереключатель на винты.

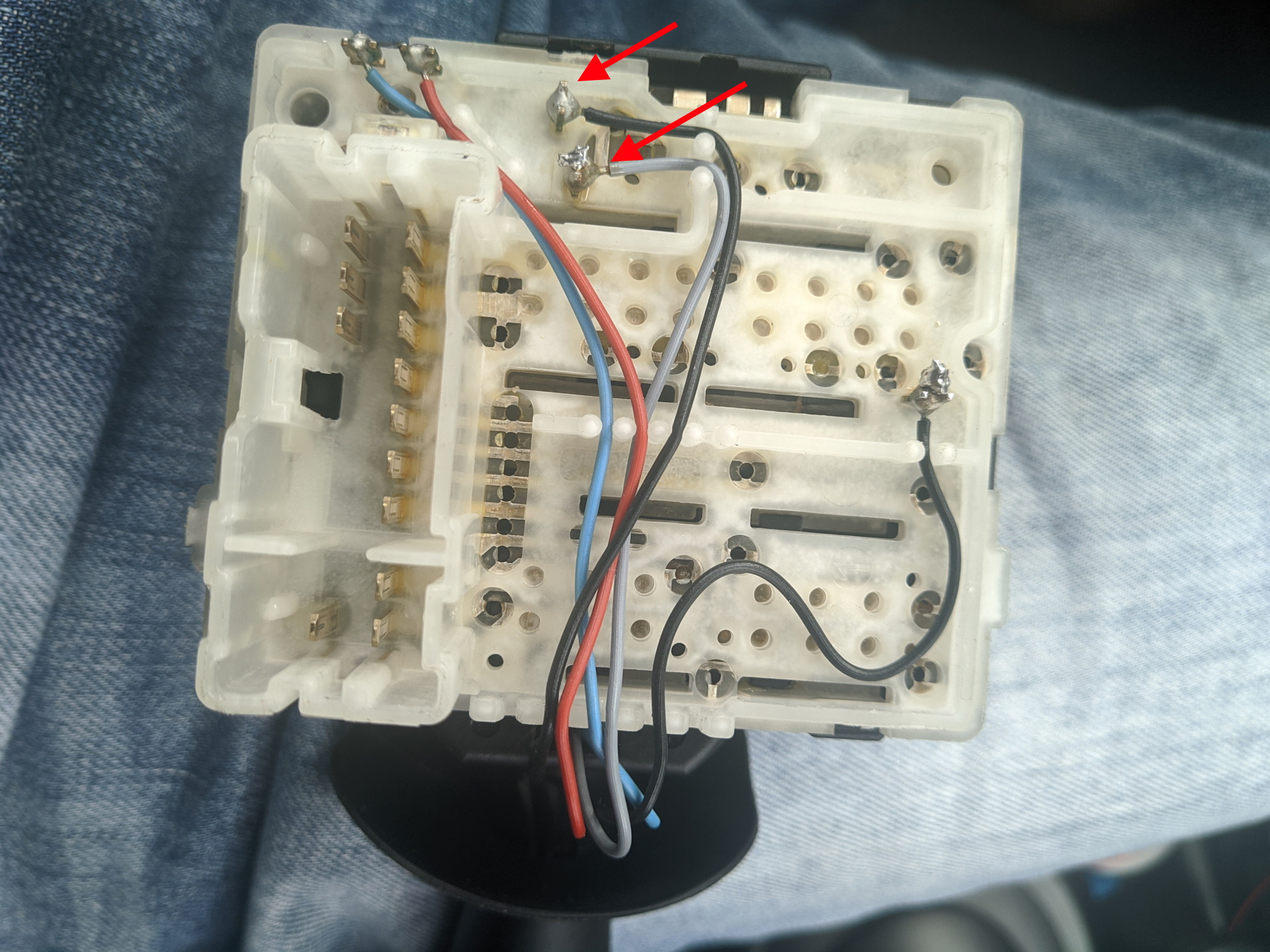

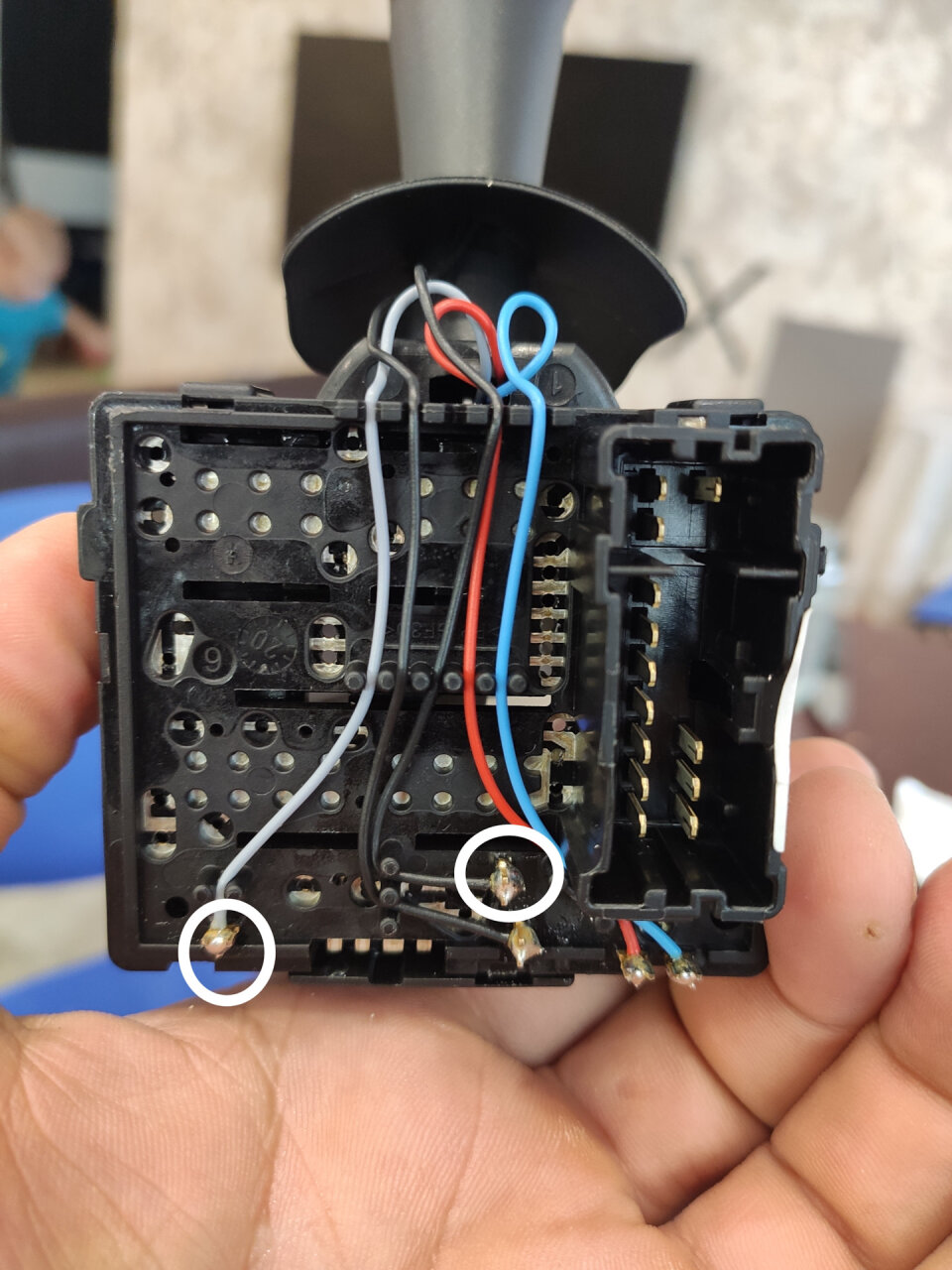

5. Припаять провода от микровыключателя к контактам (см. фото).

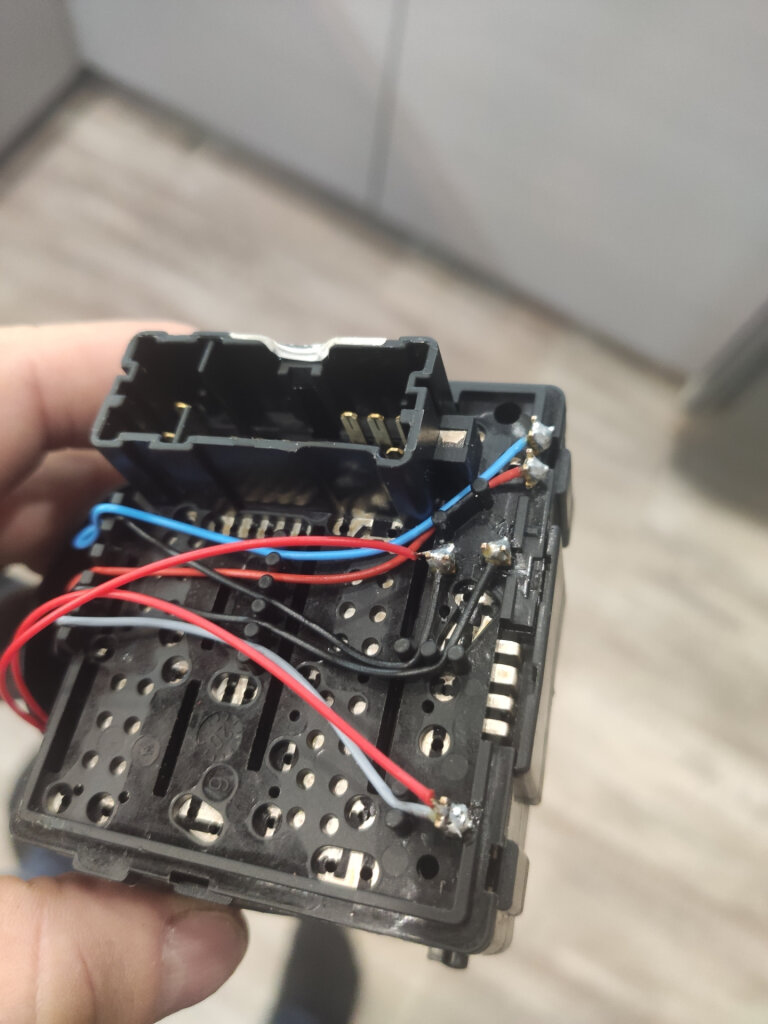

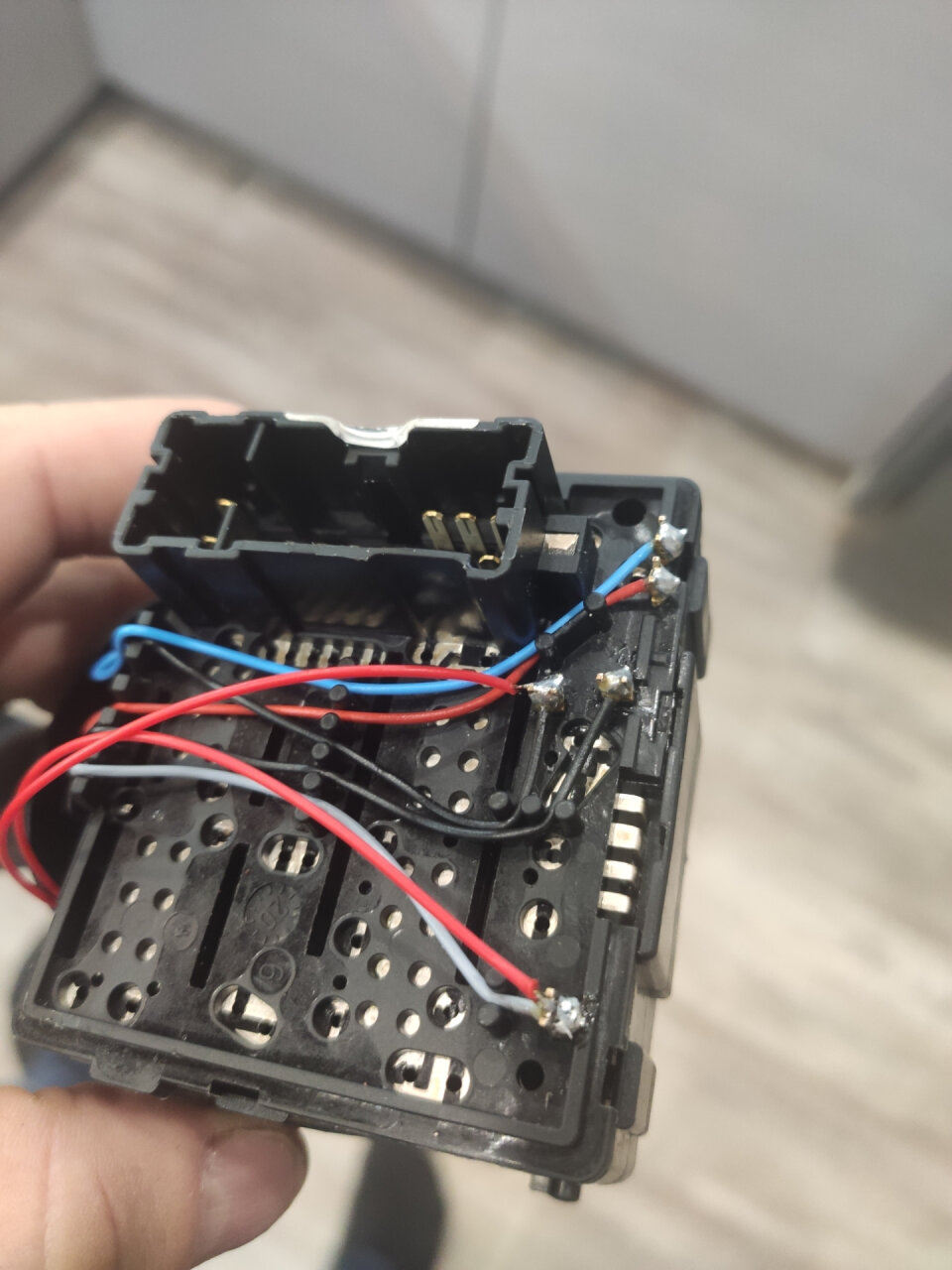

Если подрулевой переключатель имеет режим «Авто», тогда припаять провода нужно к другим проводам (на практике не проверялось):

Теперь смахнуть грязь или капли можно одним махом щеток, поднимая рычаг вверх.

Другие доработки стеклоочистителей:

Ключевые слова: стеклоочистители лада веста | стеклоочистители lada xray

Поделиться в социальных сетях:

👍

nnstepan
1 декабря 2021 08:59

А вниз и вверх рычагом сделать это не вариант?

+1
yurickas
29 ноября 2021 17:43

А собственно, для чего нужен этот рукожопый технический онанизм?

В Весте:

- правый переключатель однократно на себя длительностью менее 1с. Дворники срабатывают один раз.

- правый перелючатель однократно на себя длительностью более 1с. Срабатывает омыватель лобового стекла, дворники работают пока работает омыватель. После того как отпустить переключатель - дворники сработают еще раз через 2-3 сек.

+42
1. Рудольф Попелюк
  29 ноября 2021 21:47

  На самом деле даже при коротком нажатии омыватель включается, просто жидкость обычно не успевает брызнуть. У кого стоит обратный клапан в магистрали омывателя брызгает даже при очень коротком нажатии. Не всем это нравится.

  +9
2. vitaly108
  30 ноября 2021 15:59

  можно еще "капельку" чувствительности автоматических дворников - щелкнуть на увеличение и обратно

  +5
3. ATi
  21 февраля 2022 17:11

  "рукожопый технический онанизм"

  Действительно, один раз и взмах....

  0
Лада.Онлайн
29 ноября 2021 12:49

Еще один пример этой доработки:

Цена вопроса — цена микропереключателя, менее 100 руб за 5 шт., кусок провода, и два минисамореза от детской игрушки.
Но не все так просто, основная сложность — правильно и в нужном месте этот микропереключатель поставить. Два часа ковырялся с ним. Уже морально был готов, что у меня не получилось. Потрачено много нервов. Но я сделал это. Уряяяя!
Даже впервые записал видео на ютуб, на фото не показать как это работает.
Процесс таков —
Разбираем вокруг рулевой колонки пластик, два самореза под торкс снизу, не промахнуться мимо них.
Ещё два самореза, штекер и снимаем в сборе рычаг и несем домой или гараж.
Ещё два самореза снять крышку подрулевого переключателя.

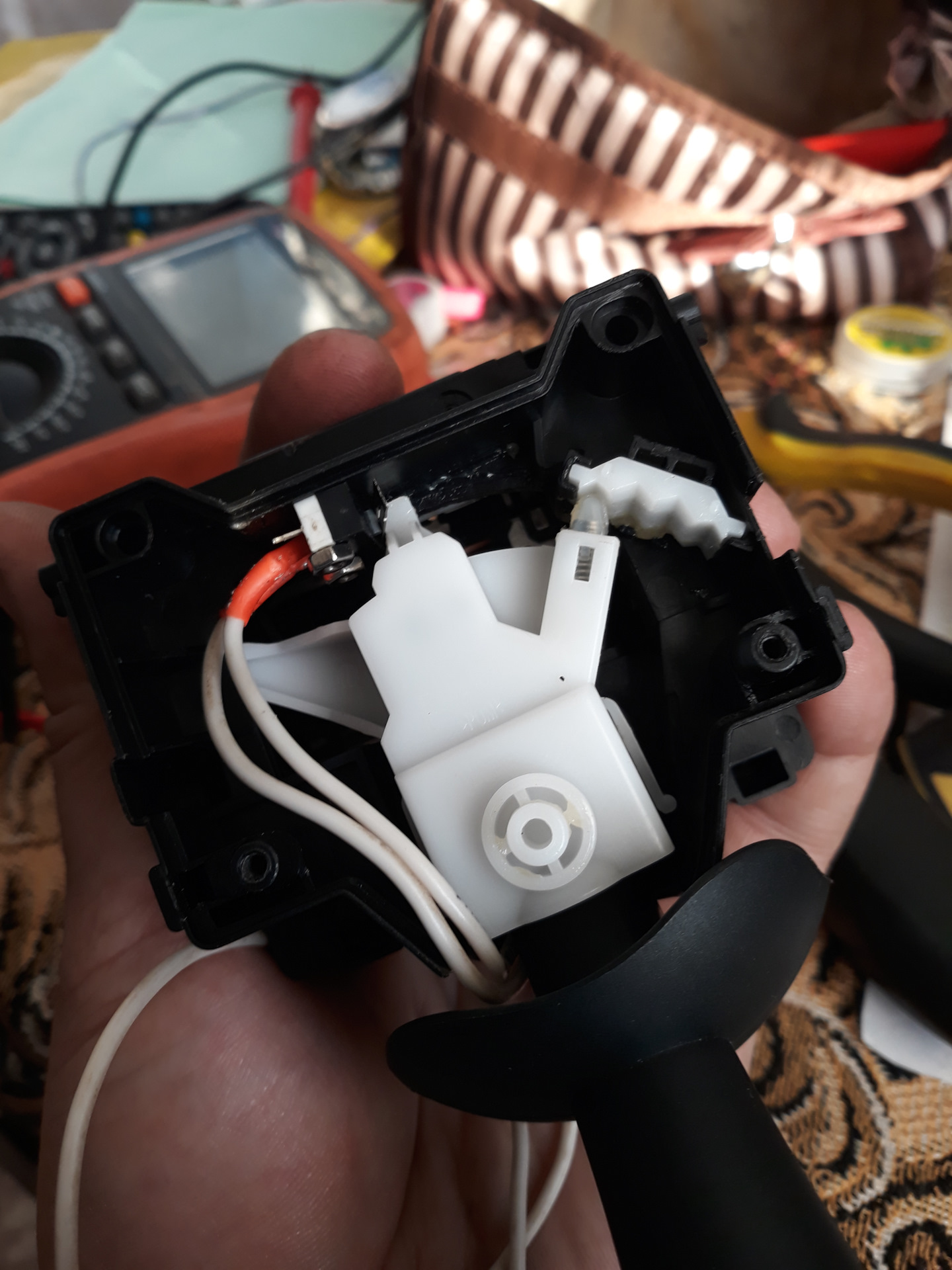

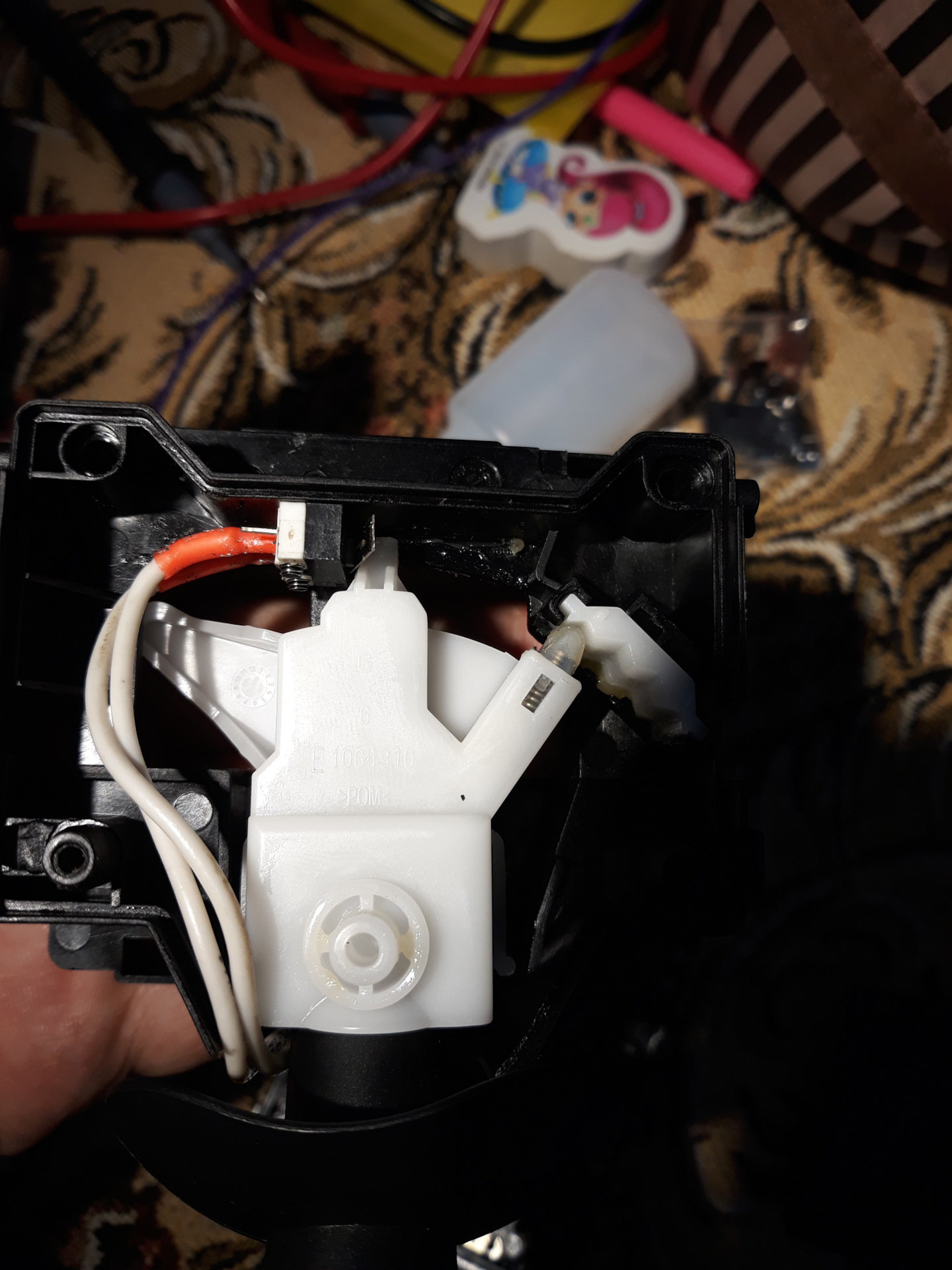

Увидим ограничитель из пластика, убираем его паяльником, и вместо ограничителя фиксируем микропереключатель, предварительно припаяв к нему два провода. Куда их припаять отметил на фото. Микропереключатель зафиксировал минисаморезами с детского пистолета.
Ещё раз повторюсь, самое основное в правильном положении зафиксировать микропереключатель, много раз пытался. Сначала микрик ставил пластинкой стальной вверх, не срабатывал, потом перевернул, оказалось стальная пластинка длинная, срезал кусачками… Пока не нашел правильное положение микрика…
Счастливый ездил пару дней, потом выяснилось, что не работает брызгалка на стекло на первых двух положениях подрулевого. Разобрал полностью механизм, выяснил что выскочили пластиковые направляющие на плате, по которым рычажок передвигает контакты на плате. Собрал правильно и все норм.
Как то так. Теперь как на нормальном авто!
