Как установить на старую Весту светодиодные фары Lada Vesta NG

На новое поколение Lada Vesta NG (New Generation) АВТОВАЗ впервые начал устанавливать полностью светодиодные фары, которые существенно лучше освещают дорогу и снижают нагрузку на бортовую сеть автомобиля. А вы знали, что установить эту LED оптику можно на старое поколение Lada Vesta без существенных доработок?

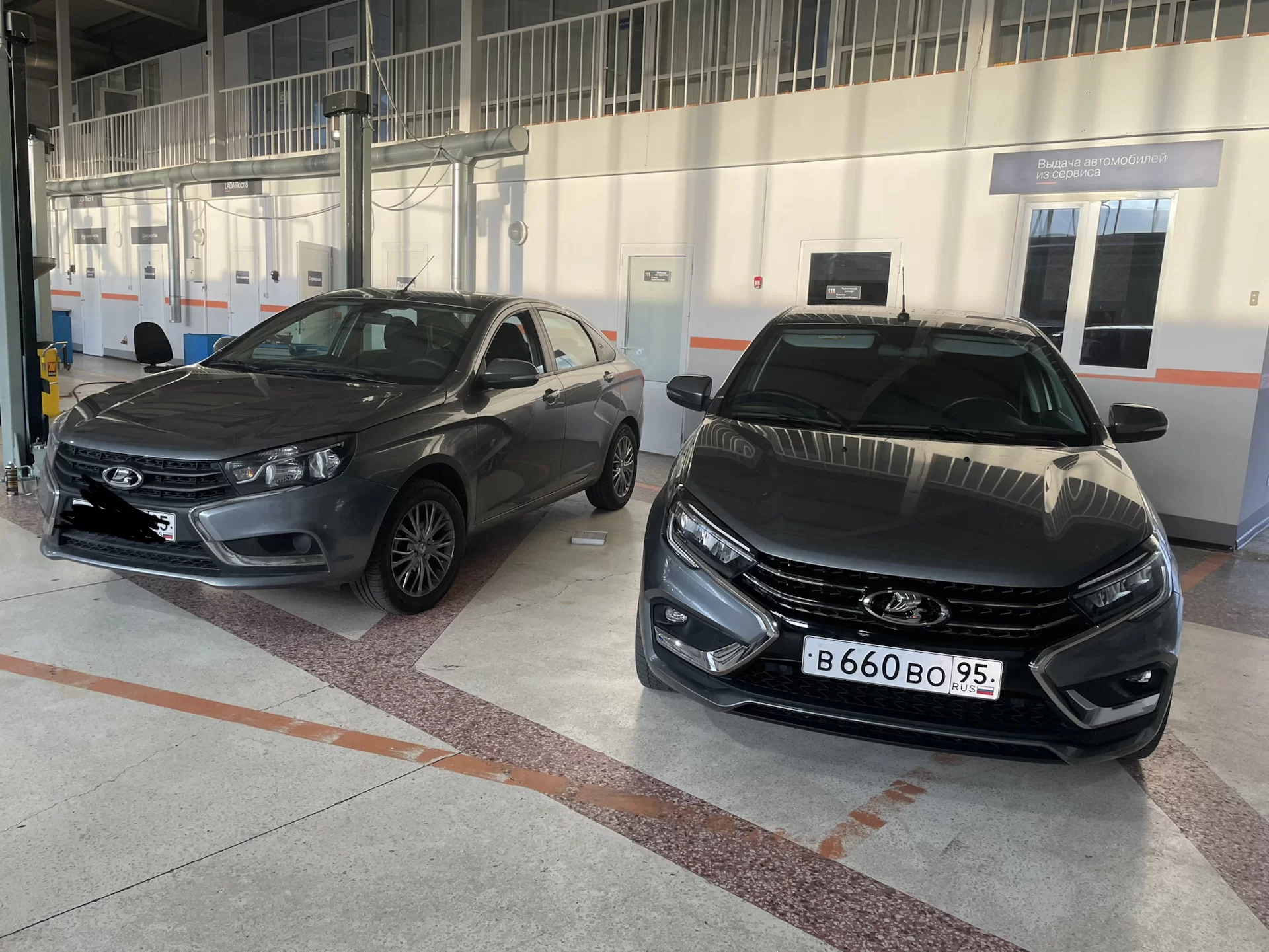

Владелец Весты 1 поколения (Nokha87) установил на свой автомобиль фары от Vesta NG и поделился инструкцией.

Просто заменить старые фары на новые не получится, т.к. бампер имеет другую форму, кроме этого используется новая поперечина, к которой крепятся фары.

Потребуется

1. Передний бампер в сборе Lada Vesta NG (8450040054 или 8460008782 и накладки бампера):

Потребуются позиции 1-12 (кроме 3). Позиция 13 (усилитель переднего бампера средний) можно использовать старый.

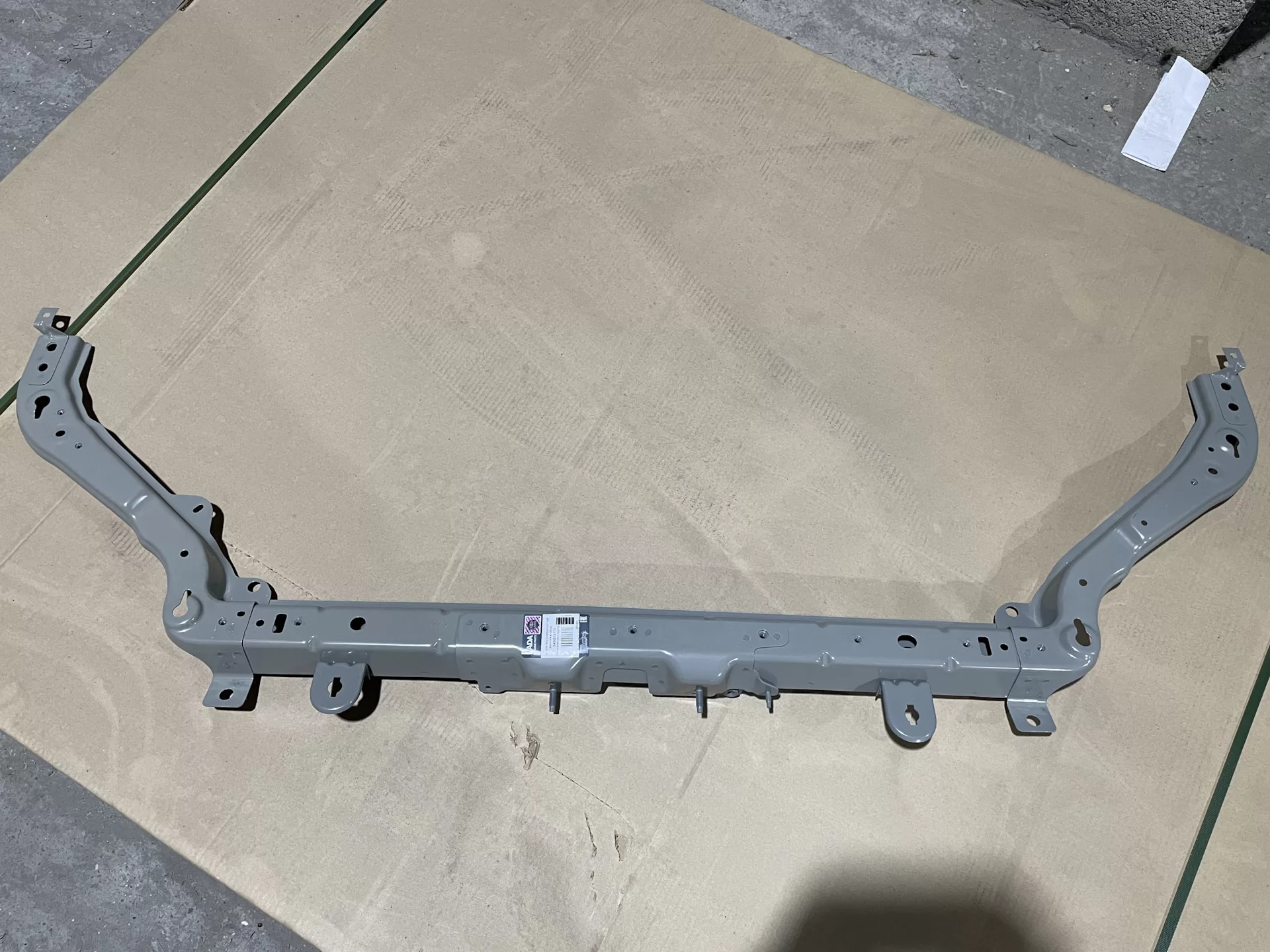

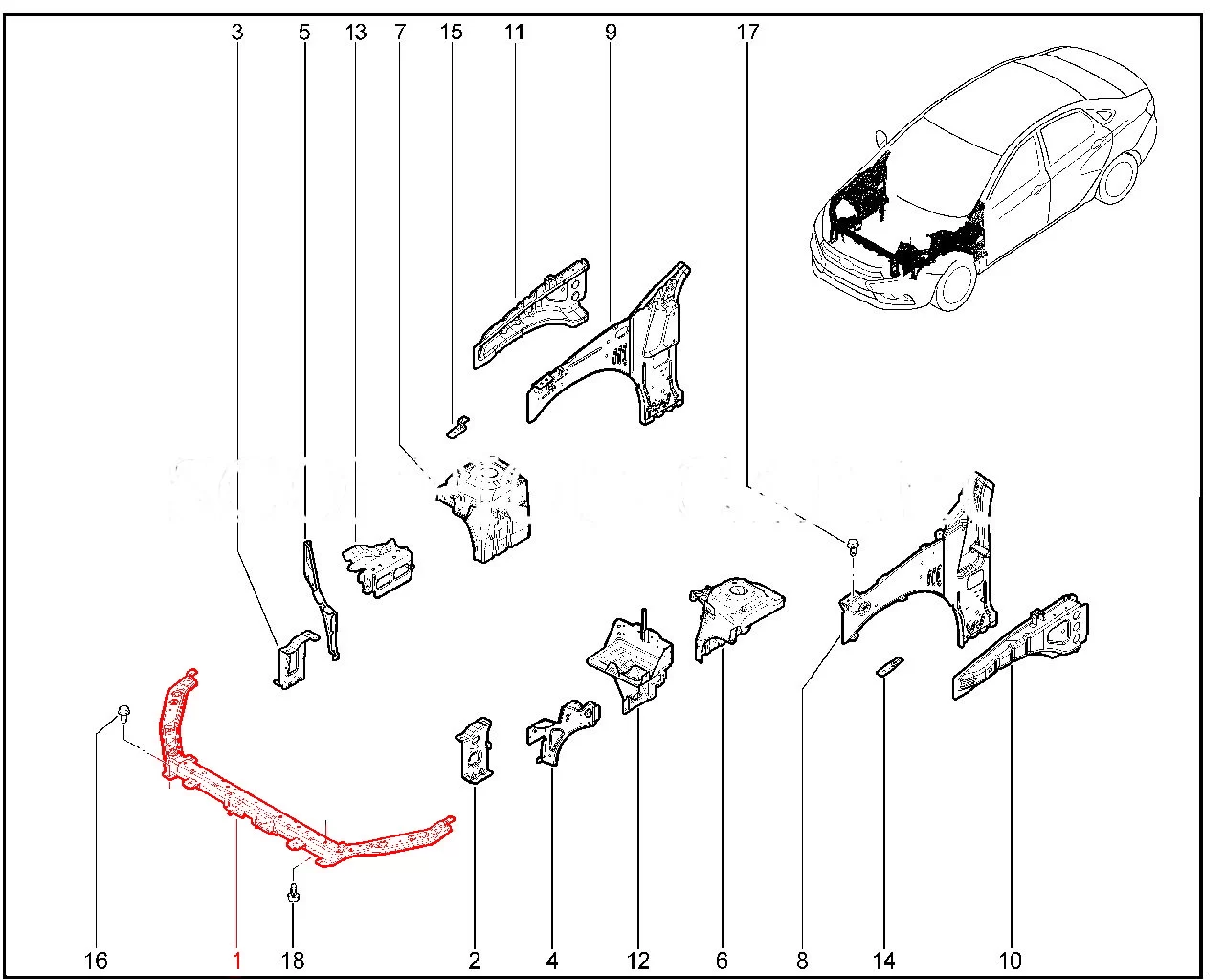

2. Поперечина рамки радиатора верхняя в сборе для Lada Vesta NG (артикул 8450013770)

3. Светодиодные фары Lada Vesta NG (артикулы 8450040001, 8450040000)

4. Разъемы фары (ссылка на али, ссылка на разъем в нашем магазине):

• Корпус разъема Molex 98788-1201
• Клеммы FCI 211CC2S1161P под сечение 0,35 - 0,75 мм2 и FCI 211CC2S2161 под сечение 1,35 - 2 мм2
• Уплотнители (Aptiv 10736278 - малые, Aptiv 10736279 - большие, Aptiv 10787316 - заглушка)

Есть в продаже переходники для подключения этих фар на Весту 1 поколения (ссылка).

Цена переделки на текущий момент (89 606р):

• Бампер в сборе - 27 179р (неокрашенный)
• Поперечина рамки радиатора верхняя в сборе - 11 019р
• Фары 51 408р

Установка

1. Снять старые фары (инструкция)

2. Снять бампер (инструкция)

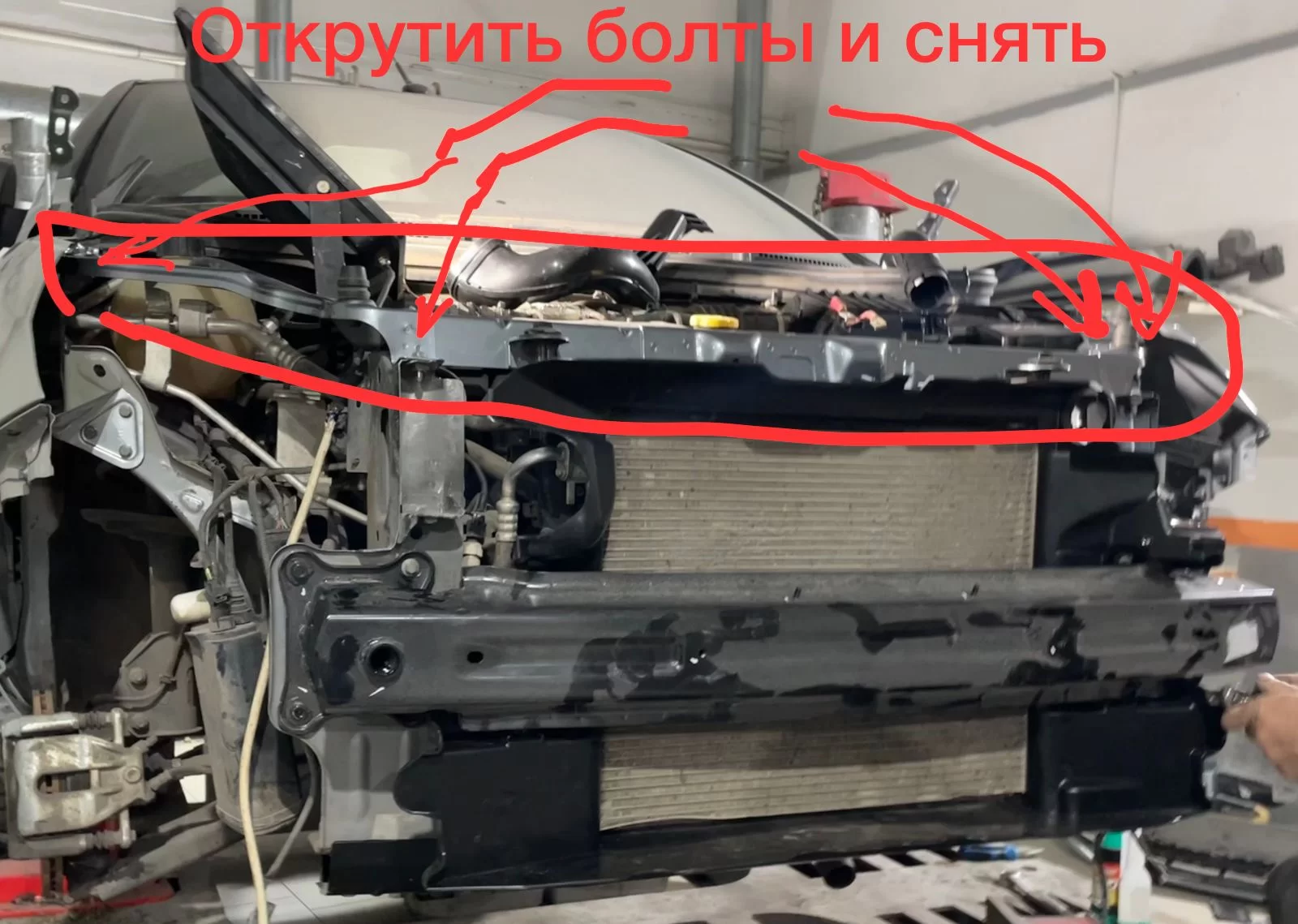

3. Заменить верхнюю поперечину рамки радиатора.

4. Установить новые фары от Vesta NG и передний бампер в обратном порядке.

Подключение LED фар

1. С БЛОКОМ EMM (штатная схема). LED фар подразумевает наличия в машине блока EMM / БКЭД (блок кузовной электроники дополнительный). Стоит отметить, что ДХО и габариты у LED фар разной яркости, а при включении поворотника питание модуля ДХО/габаритов обесточивается.

Во всех особенностях работы новых LED фар разобрался maxflomaster.

Для подключения потребуются вот эти переходники. Данные переходники обеспечивают подключение всех оcновных линий управления светом от блока EMM.

Как подключить эти переходники и настроить блок EMM рассказывается в описании тут.

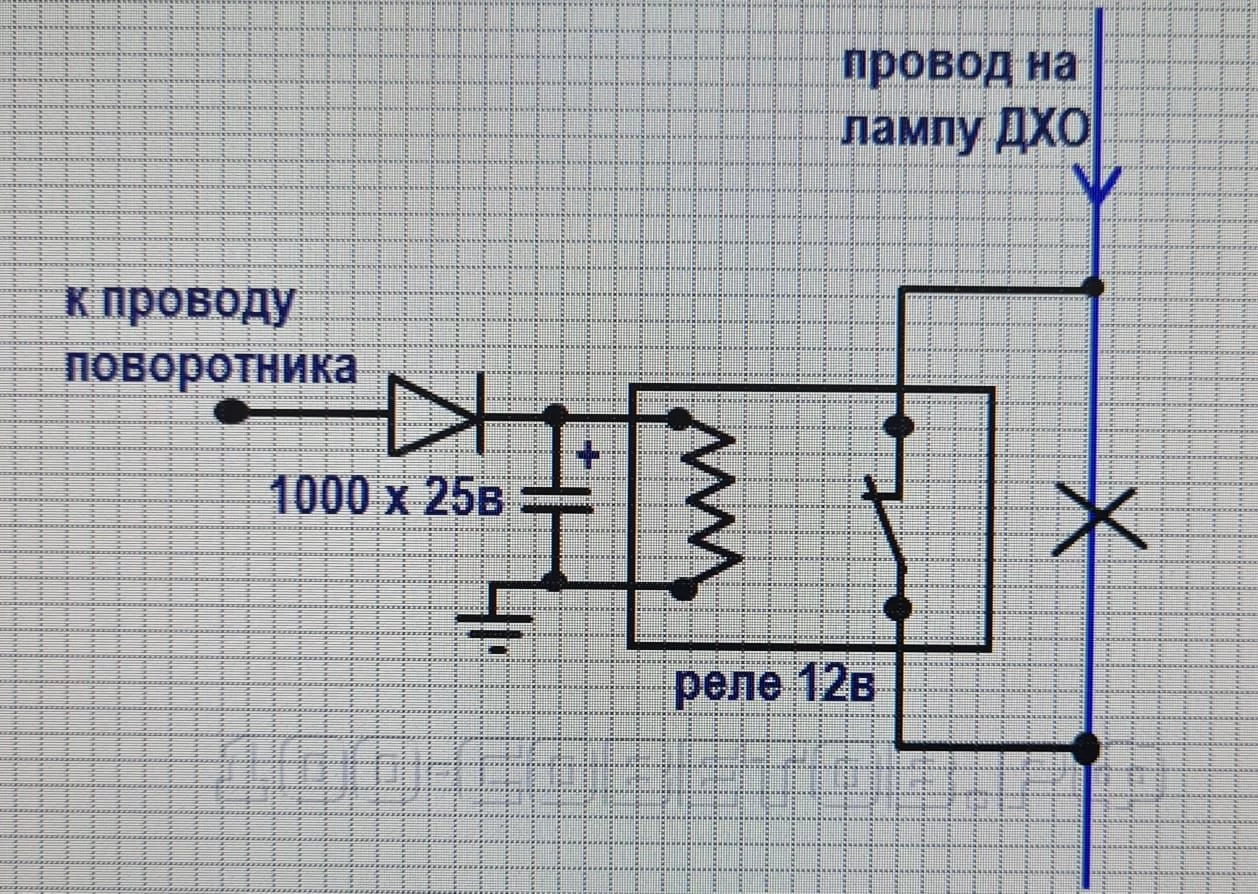

2. БЕЗ БЛОКА EMM (нештатный способ). Для корректной работы поворотника есть схема с реле:

В этой схеме номинал конденсатора подбирается в зависимости от реле. Именно от номинала конденсатора зависит время до выключения реле от последней вспышки поворотника.

Реле выключает питание габаритов/дхо на время работы поворотников, но ДХО и габариты светят одинаково:

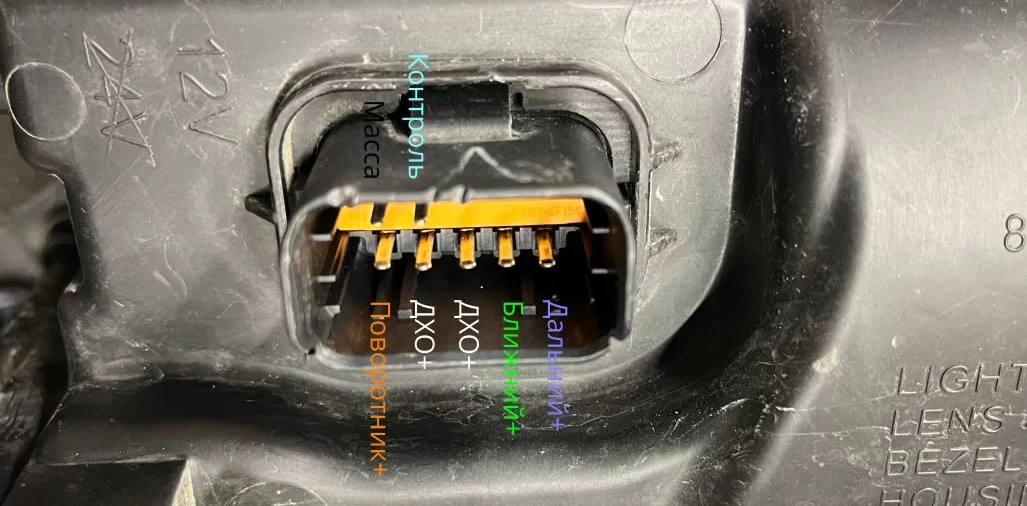

3. РАСПИНОВКА ФАРЫ (автор)

Где купить: в нашем интернет-магазине (Комплект для установки LED фар).
