    Установка запираемого лючка бензобака с электроприводом на Lada Vesta

     27 марта 2018  Лада.Онлайн    33 569    7

    Установка запираемого лючка бензобака на Lada Vesta

    В конце 2017 года седан Lada Vesta получил плоский лючок бензобака c электроприводом, который также используется на Lada Vesta SW и Lada Vesta SW Cross. Владельцы автомобилей, которые были выпущенные до этого времени, могут доработать конструкцию своими руками. Разбираемся, как на Lada Vesta установить запираемый лючок бензобака.

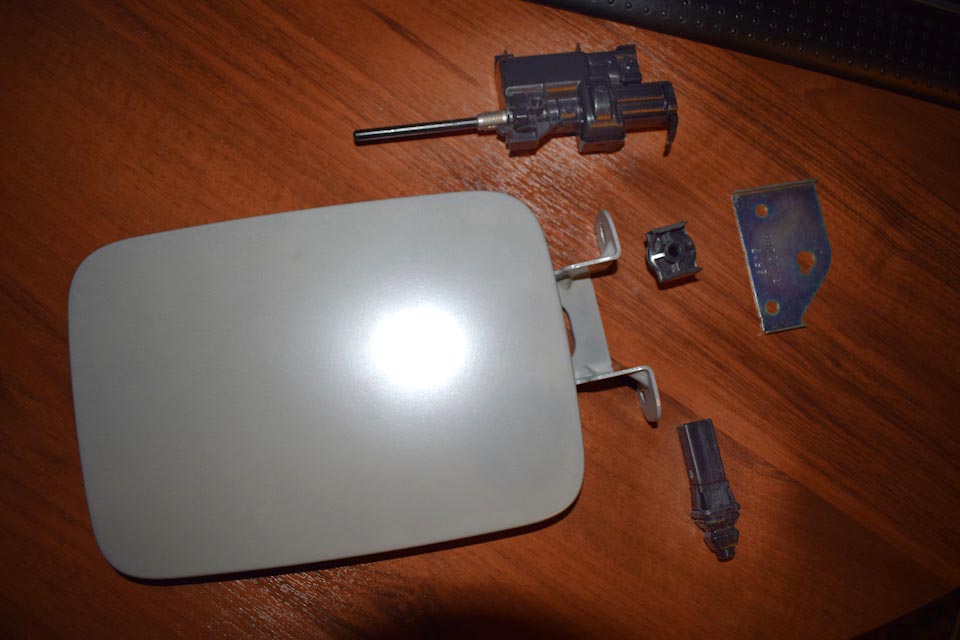

    Потребуется:

    • Привод Renault (артикул 8200305732), цена б/у 600 р.
    • Толкатель лючка бензобака 8450031181, 500 р.

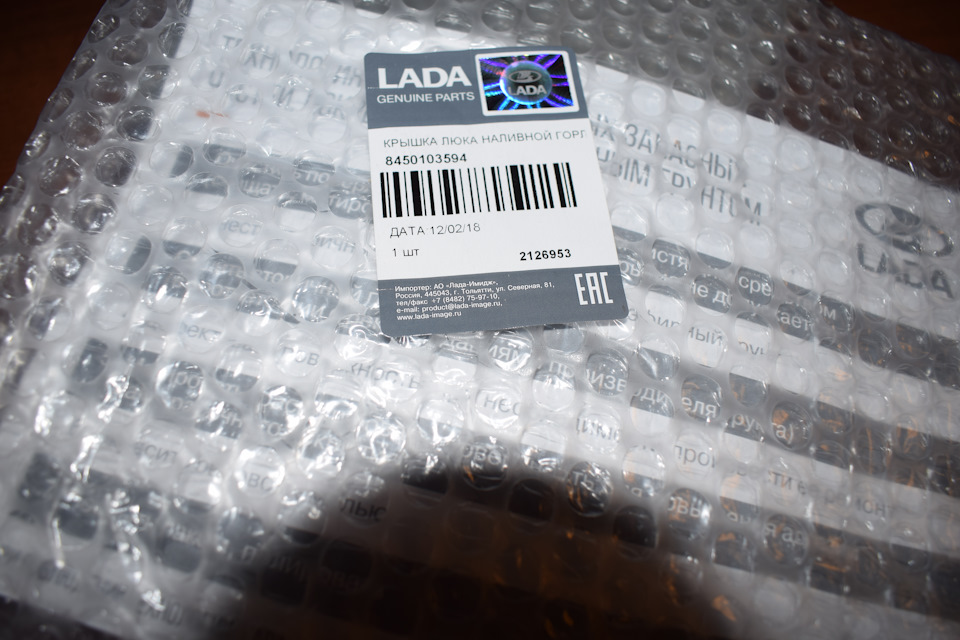

    • Крышка лючка наливной горловины 8450103594, 800 р.

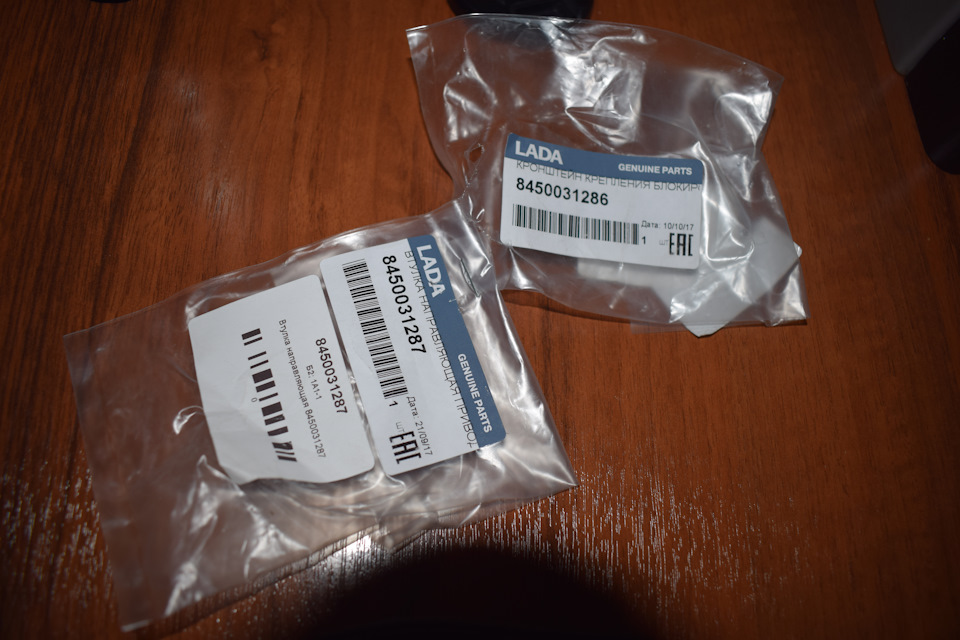

    • Кронштейн электропривода блокировки 8450031286, 70 р.

    потребуется для установки запираемого лючка бензобака на Lada Vestaпотребуется для установки запираемого лючка бензобака на Lada Vestaпотребуется для установки запираемого лючка бензобака на Lada Vesta

    Установка

    Схема крепления такая: привод прикручиваем к купленому кронштейну, он болтами крепится к самодельному кронштейну, а самодельный кронштейн сваркой к кузову.

    Есть отличия в форме крыла. На Весте, у которой запираемый лючок бензобака с завода, места на выпуклости больше. Чтобы толкатель влез и защелкнулся пришлось в сделанное отверстие поставить оправку и прогнуть арку, тем самым увеличив расстояние, между крылом и аркой.

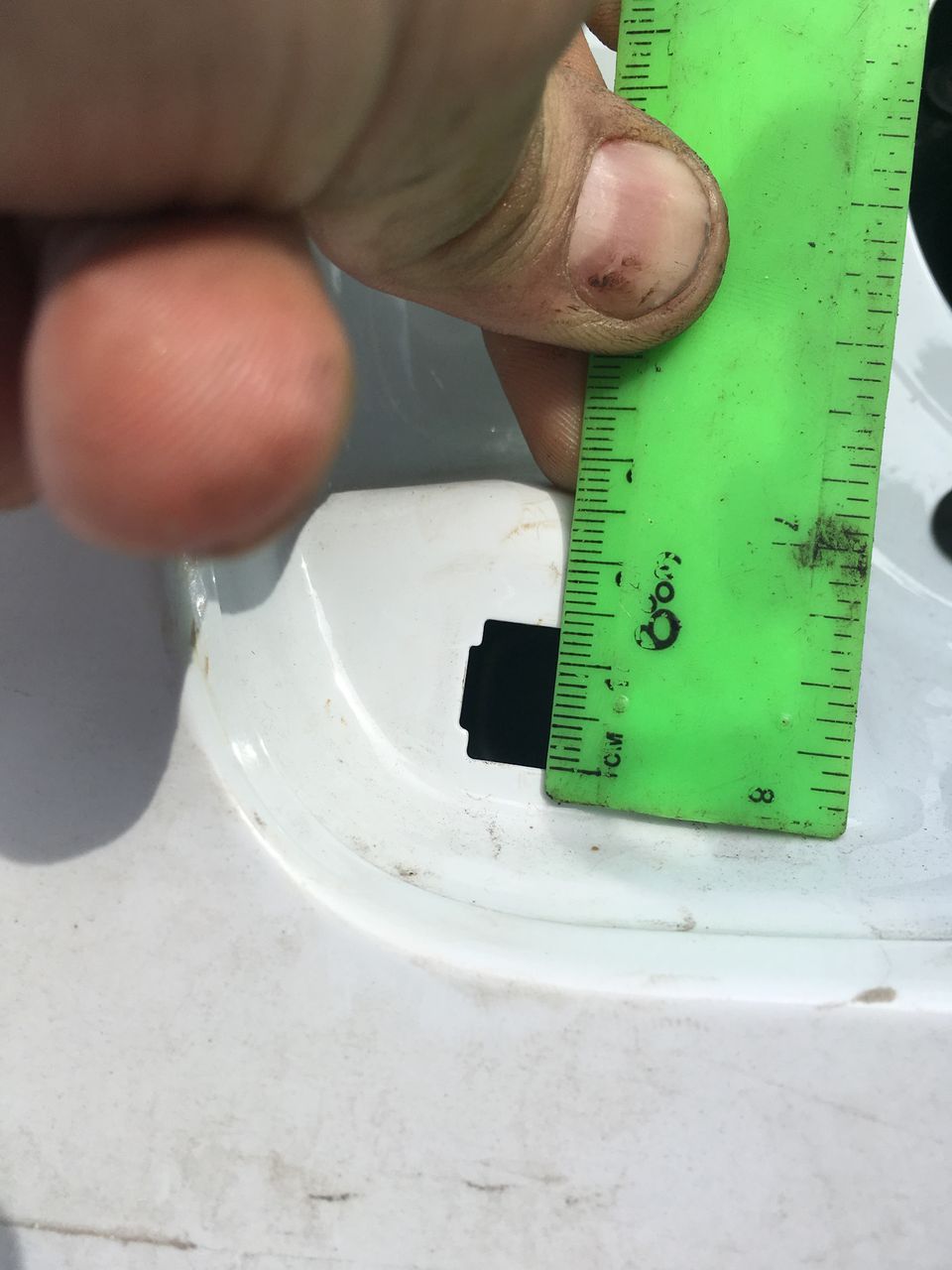

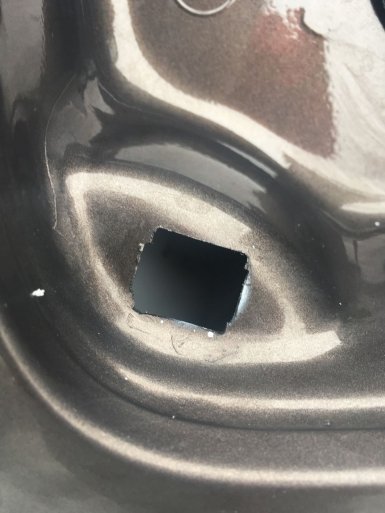

    крыло обновленной lada vestaкрыло старой версии lada vesta

    Порядок действий:

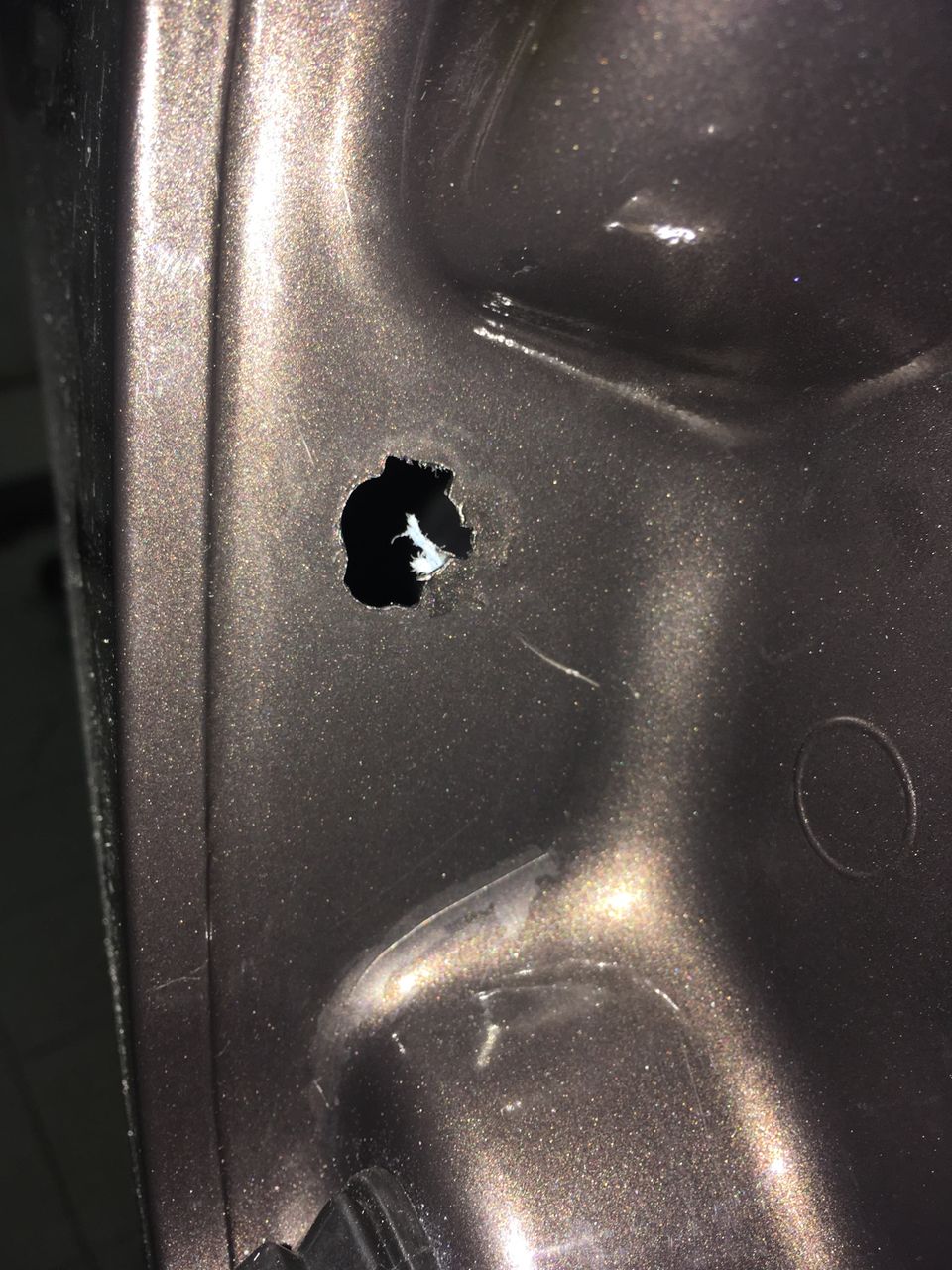

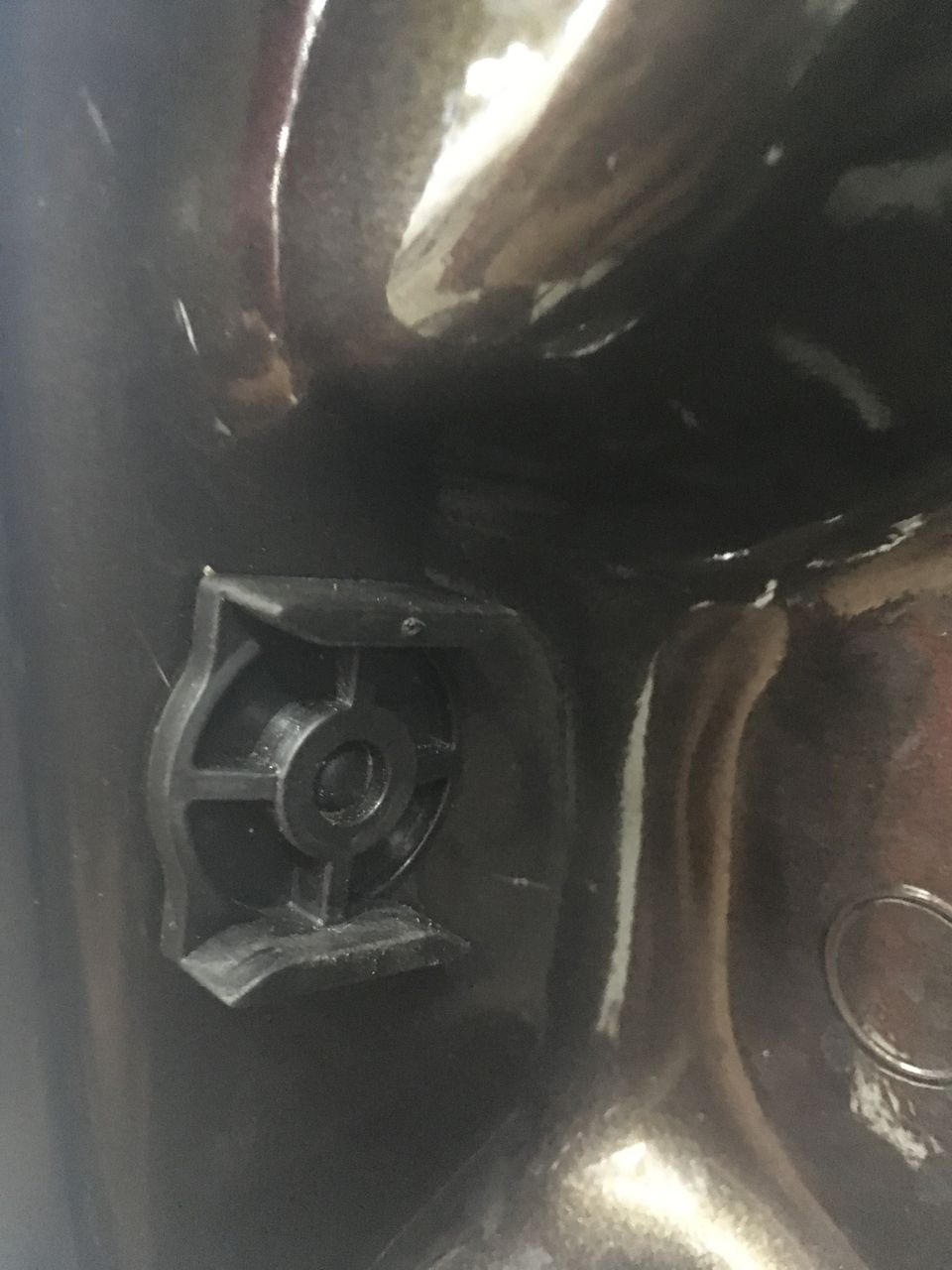

    1. Делаем отверстие для направляющей привода (сверло 10 мм, треугольный напильник).

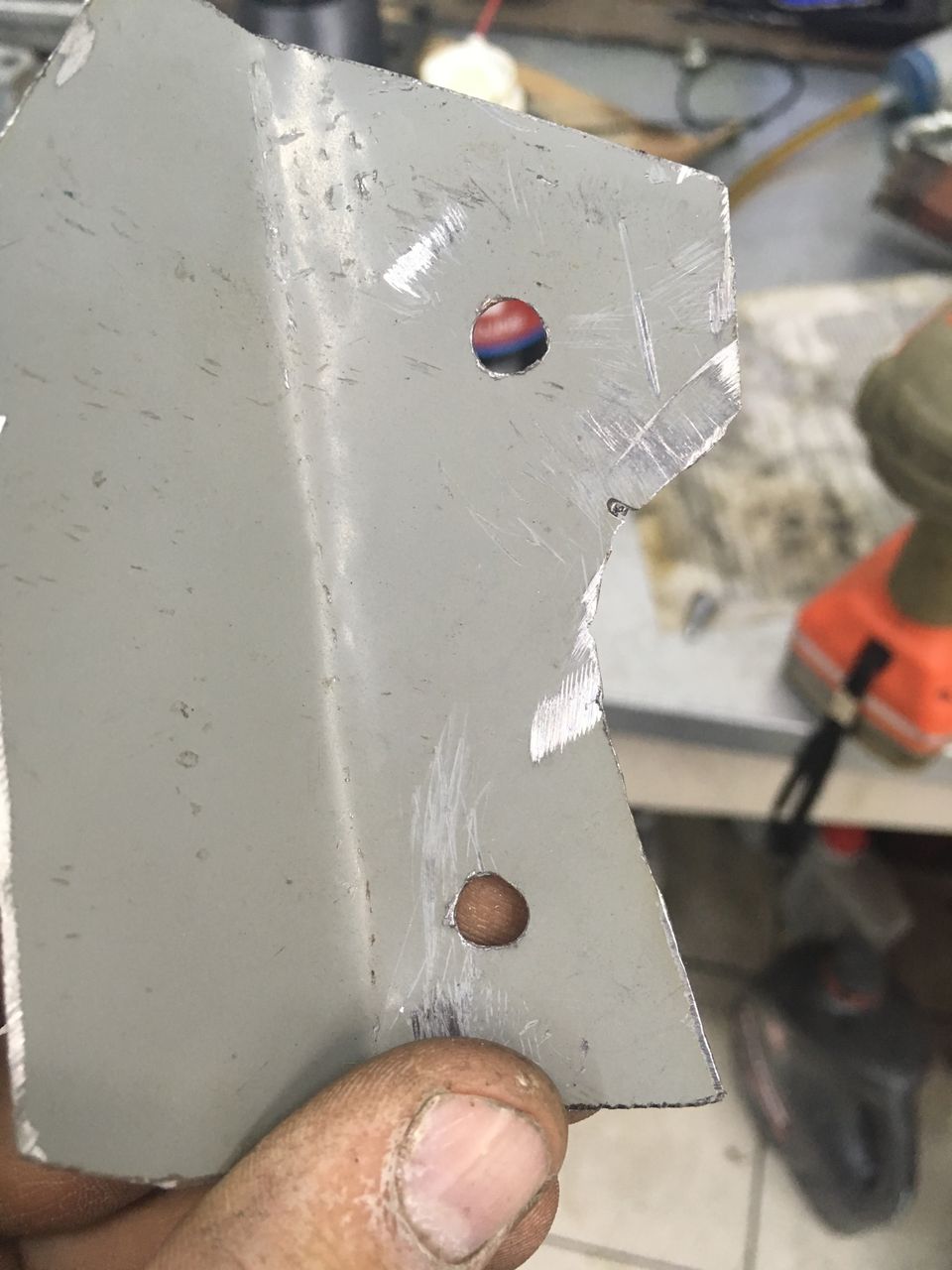

    2. Изготавливаем кронштейн.
    3. Погоняем кронштейн под отверстие для привода, чтобы шпиль толкателя находился почти наружи из направляющей.

    Делаем отверстие для направляющей приводаИзготавливаем кронштейнПогоняем кронштейн под отверстие для привода

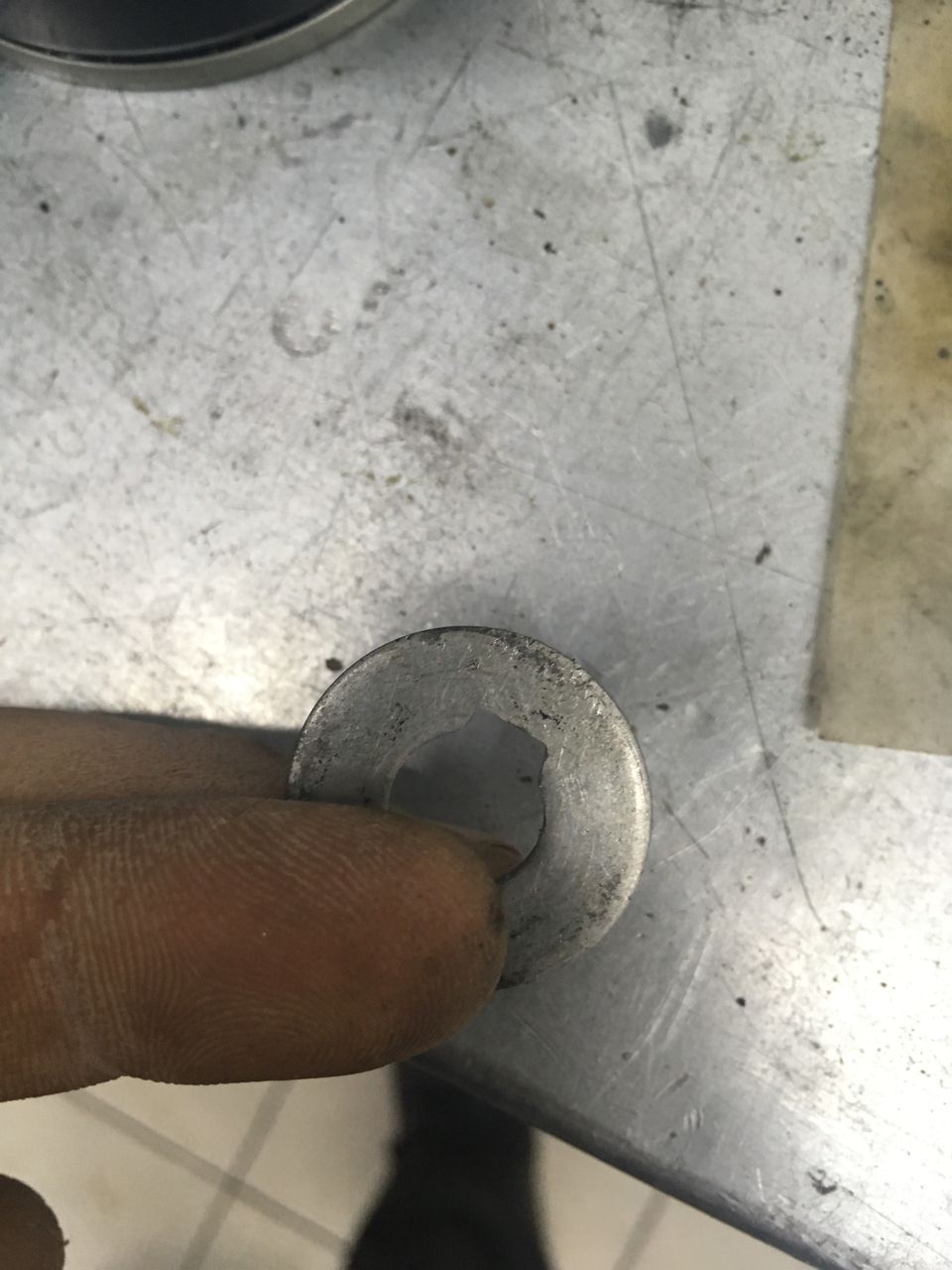

    1. Чуть подпиливаем шайбу по месту.

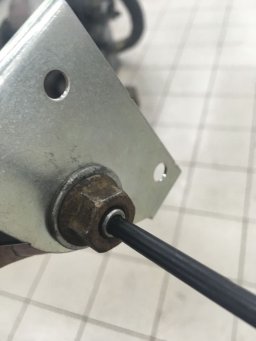

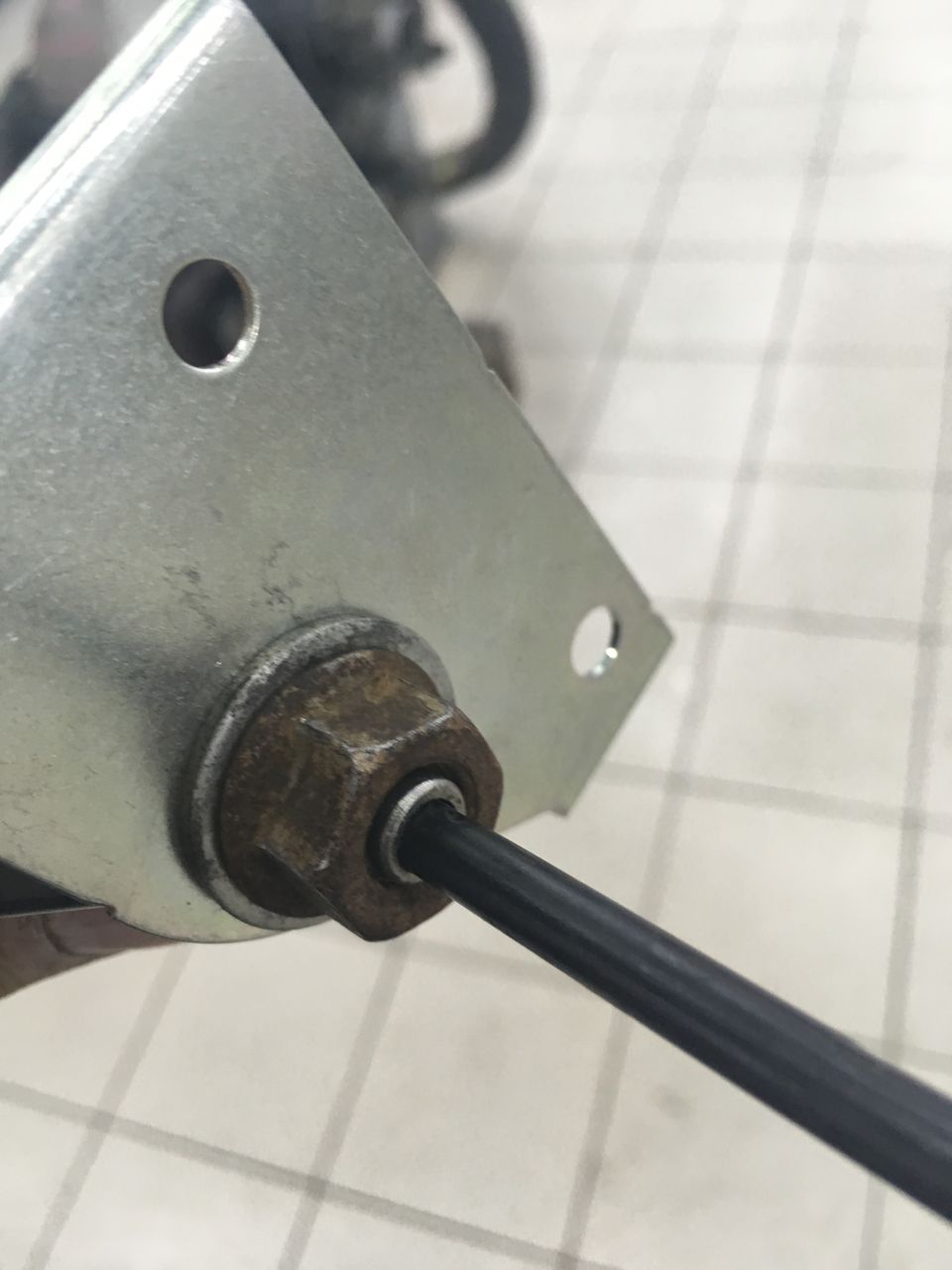

    2. Устанавливаем гайку с шайбой.

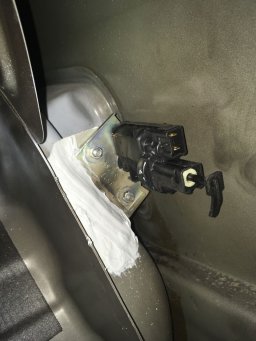

    3. Привариваем к арке, промазываем герметиком и закрашиваем.

    Чуть подпиливаем шайбу по местуУстанавливаем гайку с шайбойПривариваем к арке, промазываем герметиком и закрашиваем

    Итого: 2 отверстия и три точки сварки.

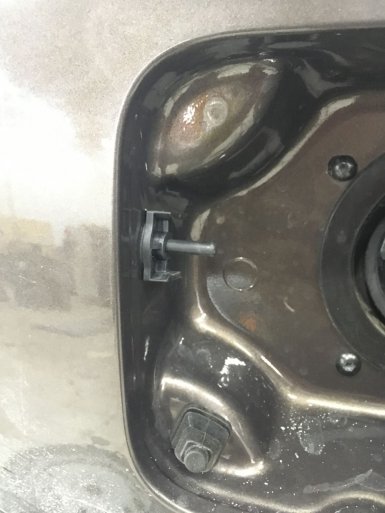

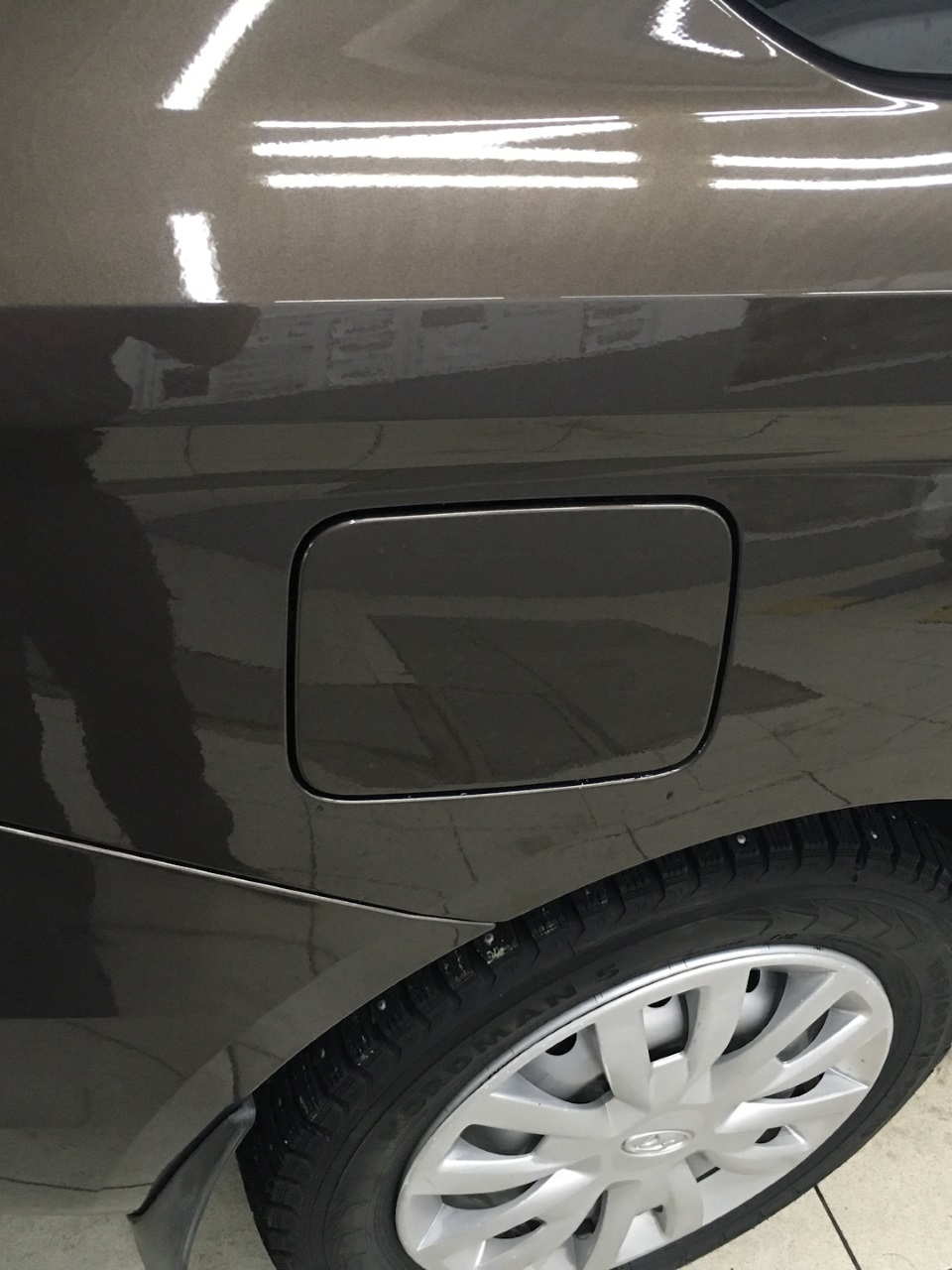

    Установка запираемого лючка бензобака на Lada VestaУстановка запираемого лючка бензобака на Lada Vesta

    Подключение

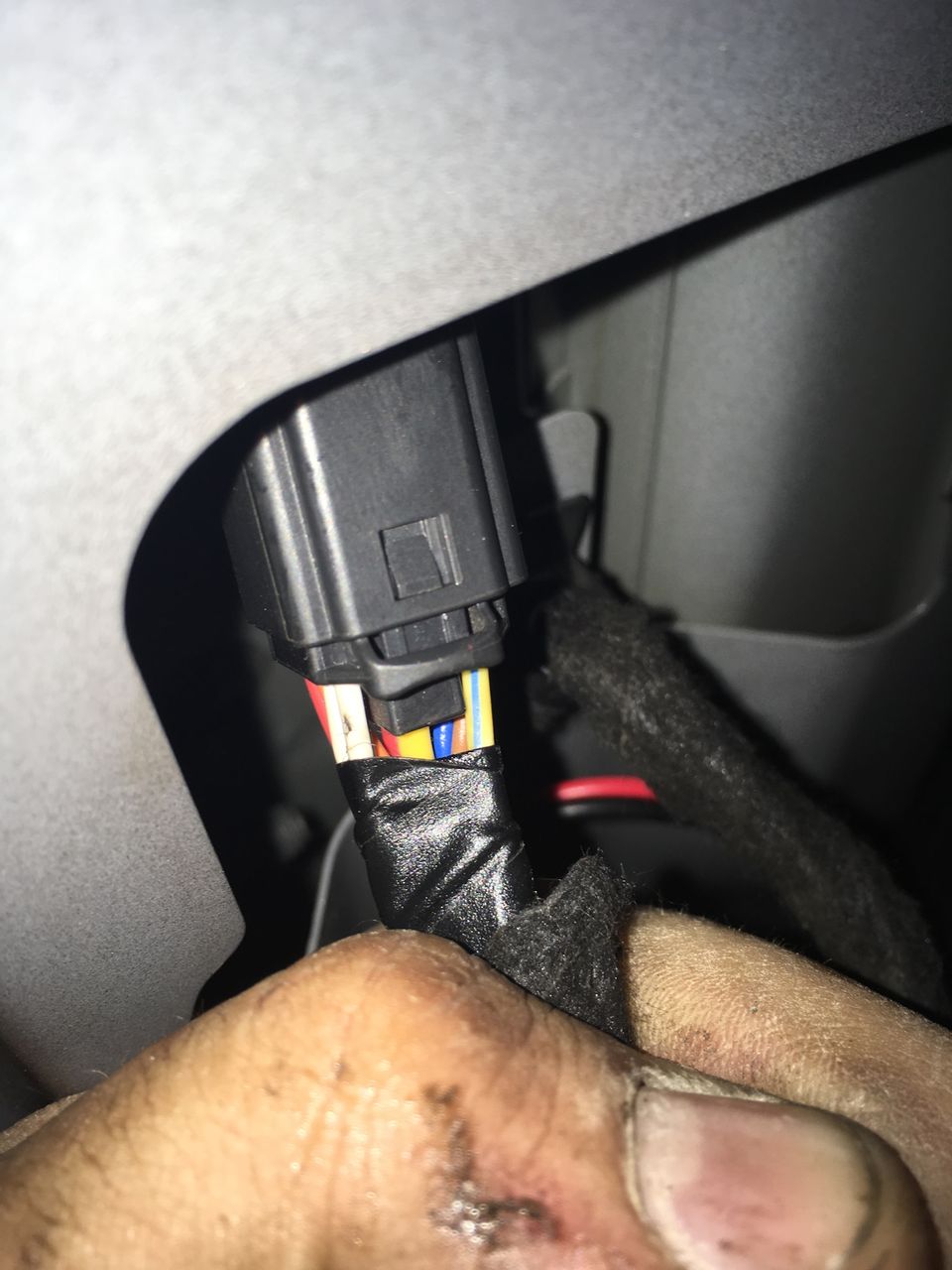

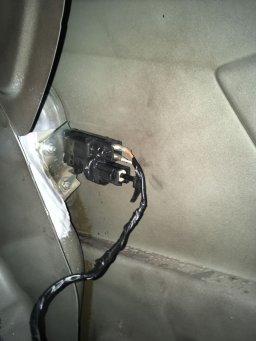

    Снимаем обшивку багажника с левой стороны, а также накладки порога и центральной стойки. Находим разъем в технологическом отверстии на центральной стойке, провода от которого идут к задней двери. Подключаемся к двум крайним проводам (бело-черный и желто-голубой).

    Тянем провода по левому борту автомобиля (порог, левая часть багажника, задок, правая часть багажника и выводим к приводу замка багажника).

    разъем для подключения электропривода лючка бензобака на lada vestaпровода для подключения электропривода лючка бензобака на lada vestaпровода для подключения электропривода лючка бензобака на lada vesta

    После подключения электропривод лючка багажника на Lada Vesta работает от центрального замка, как и на серийном автомобиле.

    Кстати, можно обойтись без использования электропривода.

    Напомним, ранее мы рассказывали про универсальный способ установки электропривода бензобака. Кстати, на обновленной Весте также имеется внешняя кнопка открывания багажника, которую также можно установить самостоятельно.

    Фото: бортовой журнал vlad21074
