    Как подключить мультируль и камеру заднего вида к магнитоле Android на Lada Vesta

     15 июня 2018  Лада.Онлайн    60 302    25

    Как подключить мультируль и камеру заднего вида к магнитоле Android на Lada Vesta

    Многие владельцы Lada Vesta не решаются на установку альтернативной магнитолы на Android из-за наличия в комплектации мультируля. Ведь после замены штатной ММС кнопки на руле работать не будут. Чтобы они начали функционировать потребуется доработка проводки и специальный переходник. CapNemo009 рассказал, как его сделать своими руками.

    Потребуется: магнитола Android (например, от китайского производителя Mekede по цене около 15000 руб.,) и переходник 20-pin (будет использоваться в качестве донора, цена около 300 руб.). Все это вы найдете в каталоге AliExpress.

    магнитола Android для Лада Вестапереходник для магнитолы Android для Лада Веста

    После снятия штатной магнитолы внутри торпедо находим следующие разъемы:

    • разъём — mini ISO без жёлтой вставки секции С (есть зёленая и синяя вставки секции С).
    • разъёмы ISO — секции B и A.
    • фирменный разъём Nissan, объединяющий провода от AUX/USB (их гнёзда находятся ниже блока климат-контроля рядом с подстаканниками).
    • разъём радиоантенны (снизу справа).

    штатные разъемы магнитолы Лада Вестараспиновка магнитолы Лада Веста

    Переходник для подключения мультируля

    Чтобы кнопки на руле начали работать на магнитоле Android следует изготовить специальный переходник и подключить его по следующей схеме:

    переходник для подключения мультируля к магнитоле Андройд Лада Веста

    • Пунктиром выделена часть, которая добавляется взамен штатной ММС.
    • Снаружи пунктира — это штатная схема, которая остается без изменений.

    Подключаем магнитолу Android через сделанный переходник. Осталось только обучить кнопки на руле в настройках магнитолы.

    переходник для магнитолы андройд лада вестаПодключаем магнитолу Android через сделанный переходник для Лада Веста

    Как подключить камеру заднего вида

    Штатная мультимедийная система при включении задней передачи выдаёт на контакт C7 (разъём mini-ISO) напряжения питания камеры 6,2 В. А магнитола Mekede на Android только принимает на контакт 6 (секция K) 12 вольт и не выдает напряжение питания для камеры. Для подключения камеры 6В придется сделать преобразователь уровня напряжения на стабилизаторе 7805С и двух диодах 1N4148. В итоге на выходе преобразователя формируется напряжение 6,6 В. Также можно обойтись и одним стабилизатором на 6 В 7806 (КР142ЕН5Б) без использования двух дополнительных диодов.

    Как подключить камеру заднего вида к магнитоле андройд лада веста

    Процесс управления магнитолой Android кнопками на руле показан на видео:

    Напомним, ранее мы публиковали обзор альтернативных 2DIN магнитол для Лада Веста.

    Ключевые слова: руль лада веста | магнитола лада веста

    Поделиться в социальных сетях:

    Сколько должен стоить готовый переходник для магнитолы Android?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

    1. лада.онлайн, где такой переходник купить, и что из себя внутри представляет? там что то запаяно? из радиодеталей?

      Нравится 0 Не нравится

      1. в продаже нет, к сожалению.

    2. всем привет! Я из Германии и мне не удается подключить новое Android-радио к моей Vesta Lux. Знает ли Jemsnd о вас справочная страница с инструкциями по созданию адаптера?
      Нравится +1 Не нравится
      1. инструкция в статье выше, она не подходит вам?
      2. У меня только 20-контактное соединение и я не могу хорошо читать схемы. Я не могу купить готовый адаптер, потому что многие поставляют в Германию. Поддержка Лады в Германии плохая, хотя это отличная машина
        Нравится +1 Не нравится
      3. ищите того, кто читает схемы )
    3. есть оказывается)

      Брать с значит контакты 3 и 12?
      Нравится +1 Не нравится
    4. Т.е. от чего запитаны линии L0 и L1 кнопок мультируля?
      Нравится 0 Не нравится
    5. День добрый!
      Помогите неучу. На представленной схеме с контактами С13,С14,С15 разъёма ISO секции С все понятно. А вот с контактами С16 и С18 не могу разобраться, к каким проводам колодки магнитолы подключиться. У вас показаны провода 3 (у Senatora 5) и 12. Как их распознать (как идет нумерация проводов в колодке магнитолы)? Заранее спасибо
      Нравится 0 Не нравится

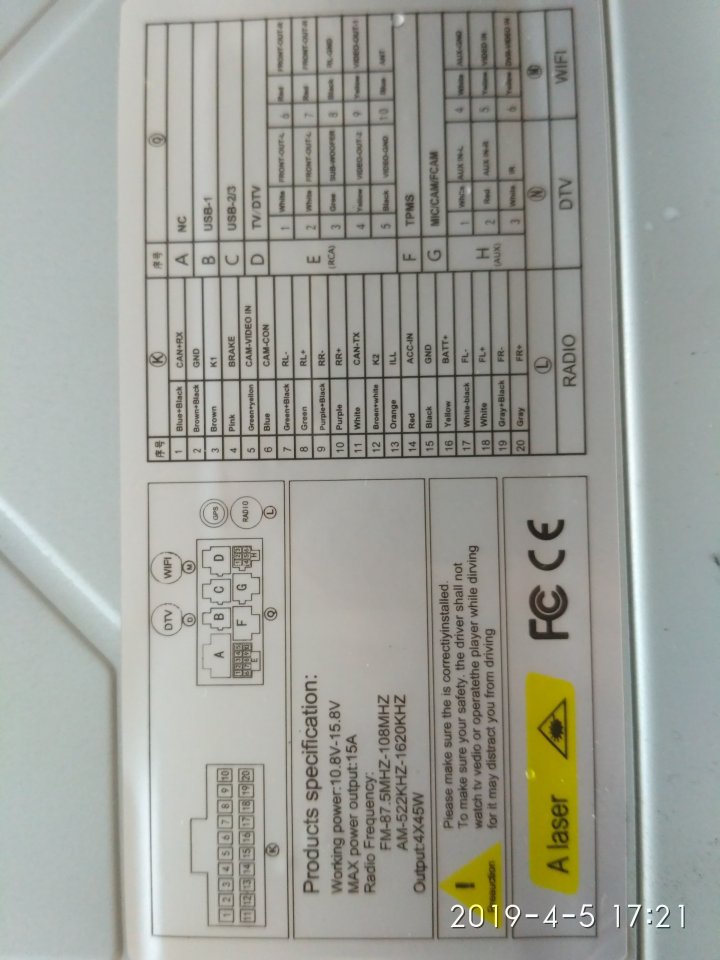

      1. обычно около разъема на магнитоле подписана нумерация, у вас нет?
    6. Делаю переходник для Магнитолы, чтоб включать переднюю камеру без повреждения штатной проводки, купил разъемы А и В и оказалось, что к штатной магнитоле подходит в А 6 проводов. Для чего А2 идет к GPS/Glonass?
      Нравится 0 Не нравится
      1. Вопросы не относящиеся к статье просьба задавать на форуме
        https://xn--80aal0a.xn--80asehdb/addnews.html
    7. эх, рублей бы за 800 сделал бы кто нибудь :(
      Нравится +2 Не нравится
      1. заказал донор с али, буду пробовать сам =)
        Нравится 0 Не нравится
      2. micado24 2 декабря 2018 05:35
        Изготовить переходник не так уж сложно. Если будете ставить китайскую магнитолу то цена норм, если пионер ,альпайн,кенвуд и т. п. то ценник не может быть ниже 2000
        Нравится 0 Не нравится
      3. Defnop 16 декабря 2018 13:14
        оказалось в моей версии с Алика, резисторы уже впаяны в переходник.....
        Нравится +3 Не нравится
    8. senatora 17 августа 2018 08:25
      LadaOnline,
      для справки: готовые разъемы есть в продаже в интернете. цена 2300р, готовы отдать столько?

      Нет.
      Если только человек совсем не разбирается в электрике.
      Нравится +1 Не нравится
    9. Лада.Онлайн 15 июня 2018 16:59
      схему обновил
    10. CapNemo 15 июня 2018 16:23
      senatora, у меня ложных срабатываний нет, но бывают несрабатывания кнопок. Для решения этой проблемы предлагается ещё раз обучить кнопки (когда они перестали работать) без сброса предыдущего обучения.
      Нравится 0 Не нравится
    11. Лада.Онлайн 15 июня 2018 11:13
      senatora,
      действительно, графически не совсем верно отображено, а по сути — правильно. Схему заменим. Спасибо за то, что указали на неточность.
    12. senatora 15 июня 2018 08:44
      И ещё не понял, откуда взялась С19 на ПМП_Х10 (SA1_10)? Это земля на самой магнитоле.

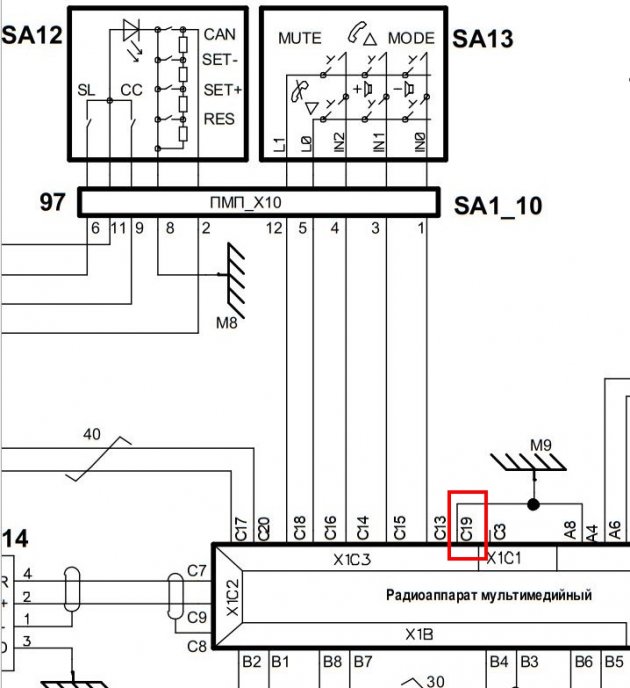

      Вот кусок оригинальной схемы.
      Нравится +3 Не нравится
    13. senatora 15 июня 2018 08:34
      При таком разбросе сопротивлений возможны ложные срабатывания кнопок на руле при изменении температуры.

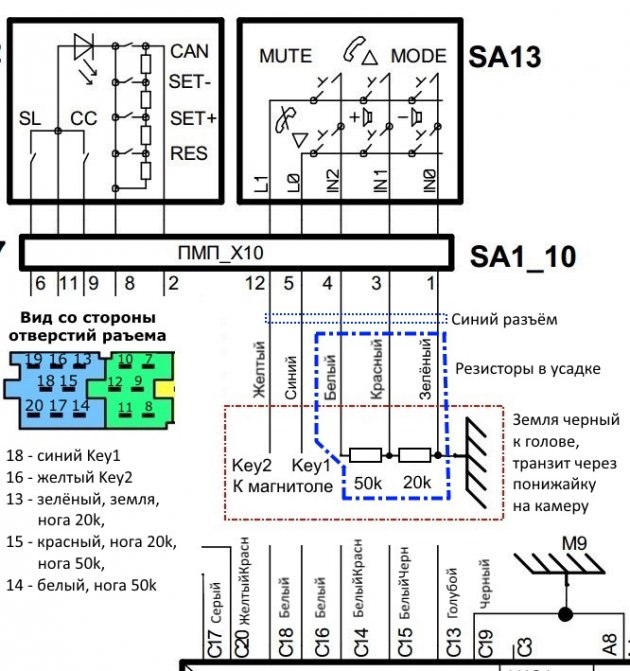

      Вот как сделано у меня
      Нравится +7 Не нравится
      1. LELERF 4 ноября 2018 07:18
        В Вашей схеме, как я понимаю, задействованы только два резистора?
        Нравится +3 Не нравится
    14. Лада.Онлайн 15 июня 2018 05:39
      для справки: готовые разъемы есть в продаже в интернете. цена 2300р, готовы отдать столько?
