Как сделать подсветку USB портов в центральной консоли Lada Vesta NG

26 октября 2023 Лада.Онлайн 18 384 7

В центральной консоли нового поколения Лада Веста появились два USB порта. В ходе эксплуатации этого автомобиля выяснилось, что в ночное время эти порты никак не освещаются, что затрудняет подключение к ним. Владельцы нашли простой способ доработать конструкцию и активировать штатную подсветку USB портов.

Инструкцией поделились владельцы Lada Vesta NG (Kirill-sks, NikolayKartashov и Serg96rus). Не обошлось без помощи maxflomaster, местного гуру в области разъемов и всего, что с ними связано (кстати, он сам изготавливает и продает различные жгуты для Весты). Каждый реализовал подсветку USB портов своим способом.

Во всех случаях потребуется сначала снять панель с USB портами (инструкция).

В обоих модулях USB уже есть светодиоды для подсветки портов, однако они не задействованы.

Левый разъем (от ММС)

Левый порт USB имеет артикул 280231618R

Потребуется:

разъем Tyco th025
пины, 2шт

Подключить подсветку нужно по схеме:

Как сделать подсветку USB портов в центральной консоли Lada Vesta NG

+12В от габаритов и "массу" можно взять с кнопки аварийки, либо с кнопок подогрева в тоннеле (пин 3 - плюс, 6 - минус.

Правый разъем (зарядка)

Правый порт USB имеет артикул 280239782R

В правом модуле уже есть необходимый разъем. Реализовать подсветку в этом порту можно двумя способами:

1. Подвести к разъему питание (+12В от габаритов) и "массу", аналогично левому разъему (см. выше).

2. Поставить перемычки на самой плате. На фото указаны перемычки, на "+" идут 2 контакта: один BAT, другой ILL+. На "—" необходимо аккуратно зачистить лак на дорожке в местах (указал синей чертой) и соединить их между собой.

Тонкое жало паяльника, немного аккуратности и готово.

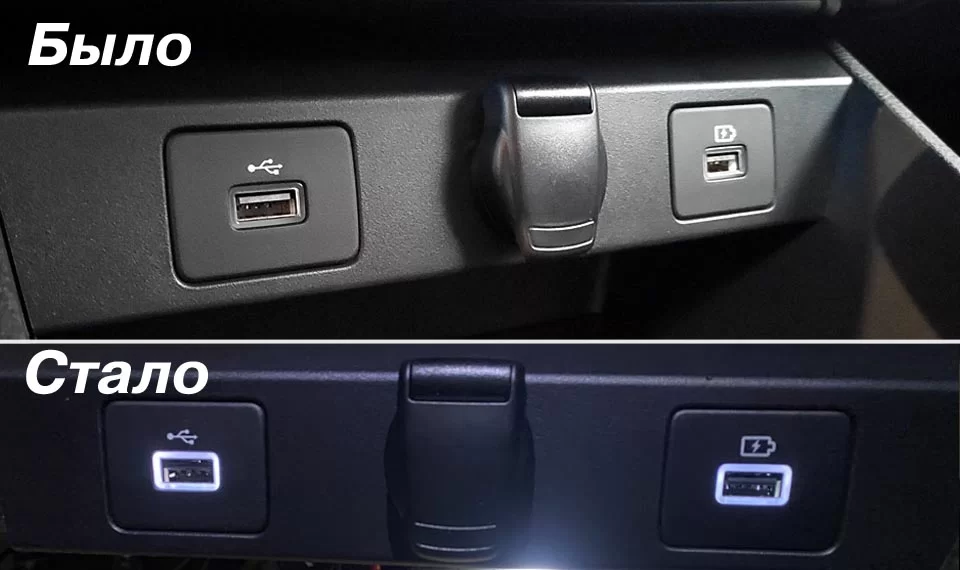

Результат

А вы будете подключать подсветку USB портов на своей Весте?
