    Установка и подключение фаркопа на Lada Vesta своими руками

     10 январь 2020  LadaOnline    32 671    6

    Установка и подключение фаркопа на Lada Vesta и Lada XRAY своими руками

    Фаркоп (тягово-сцепное устройство или ТСУ) предназначен для сцепки автомобиля с прицепом при буксировке и перевозке крупногабаритных грузов. Установка этого аксессуара на современные автомобили LADA имеет ряд особенностей. Процесс установки и подключения фаркопа на Lada Vesta описан в технологической инструкции АвтоВАЗа.

    Потребуется

    Фаркоп на Lada Vesta и Lada XRAY

    Фаркоп (оригинальные каталожные номера):

    • Lada Vesta седан (артикул 99999218007282), цена около 6800 рублей;
    • Lada Vesta SW/SW Cross (артикул 99999218107282), цена около 7000 рублей;

    Неоригинальный фаркоп можно найти по цене от 2200 рублей.

    Блок управления (согласования) на Lada Vesta и Lada XRAY

    Блок управления (согласования):

    • 99999215007182 Smart Connect KA.SC.7.1, цена около 2900 рублей.

    Блок согласования – это разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок – в результате, бортовая система диагностики автомобиля не фиксирует присоединение к электрической сети автомобиля дополнительных устройств, и работает в штатном режиме.

    Установка

    Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля.

    К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

    Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

    На рисунке 2-1 приведены два основных варианта ТСУ, устанавливаемых на автомобиль LADA VESTA.

    Варианты исполнения и комплект поставки ТСУ LADA VESTA

    Рисунок 2-1 – Варианты исполнения и комплект поставки ТСУ LADA VESTA: 1 – кронштейн опорный левый; 2, 7 – штанга; 3 – кронштейн опорный правый; 4, 9 – подрозетник; 5, 8 – крюк; 6 – планка закладная; А – разборная конструкция ТСУ; Б – сварная конструкция ТСУ

    Снять задний бампер.

    Отвернуть болты 1, рисунок 2-2, крепления кронштейнов балки 2 заднего бампера к кузову, снять балку в сборе с кронштейнами. Последующая установка балки не
    предусмотрена (головка сменная 10, вороток).

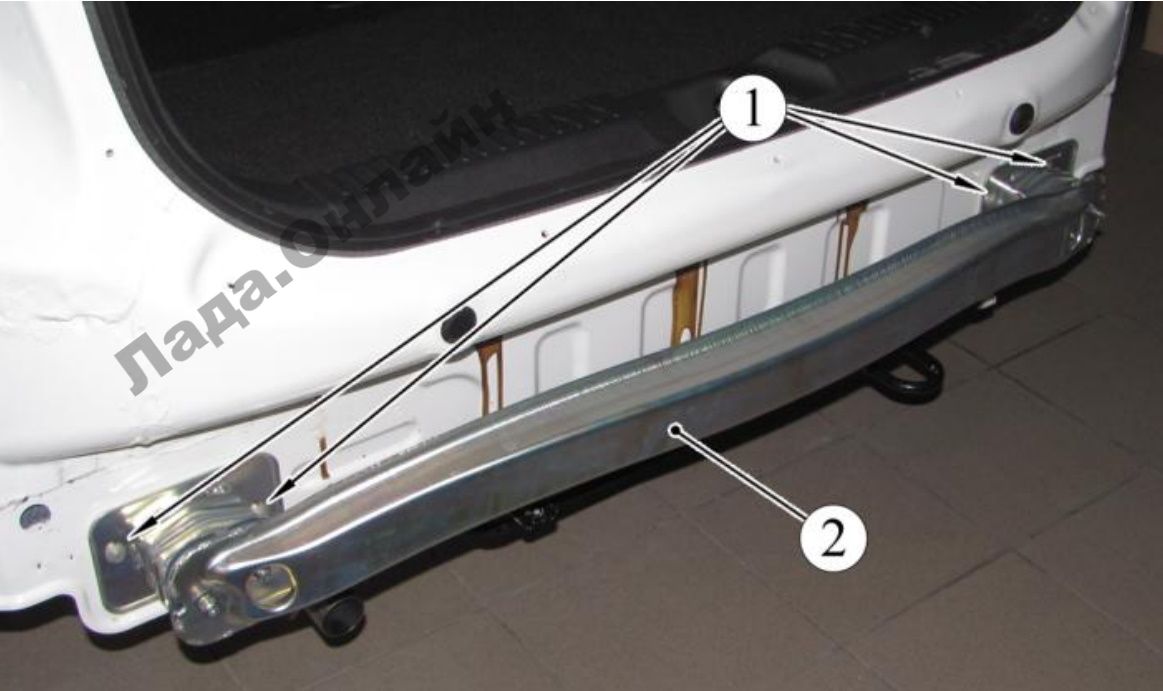

    Балка заднего бампера LADA VESTA

    Рисунок 2-2 – Балка заднего бампера: 1 – болт крепления кронштейна балки заднего бампера; 2 – балка заднего бампера

    В задней части левого 1, рисунок 2-3, и правого 3 задних лонжеронов обнаружить и очистить от слоя ПШМ два отверстия 2 (отвертка плоская).

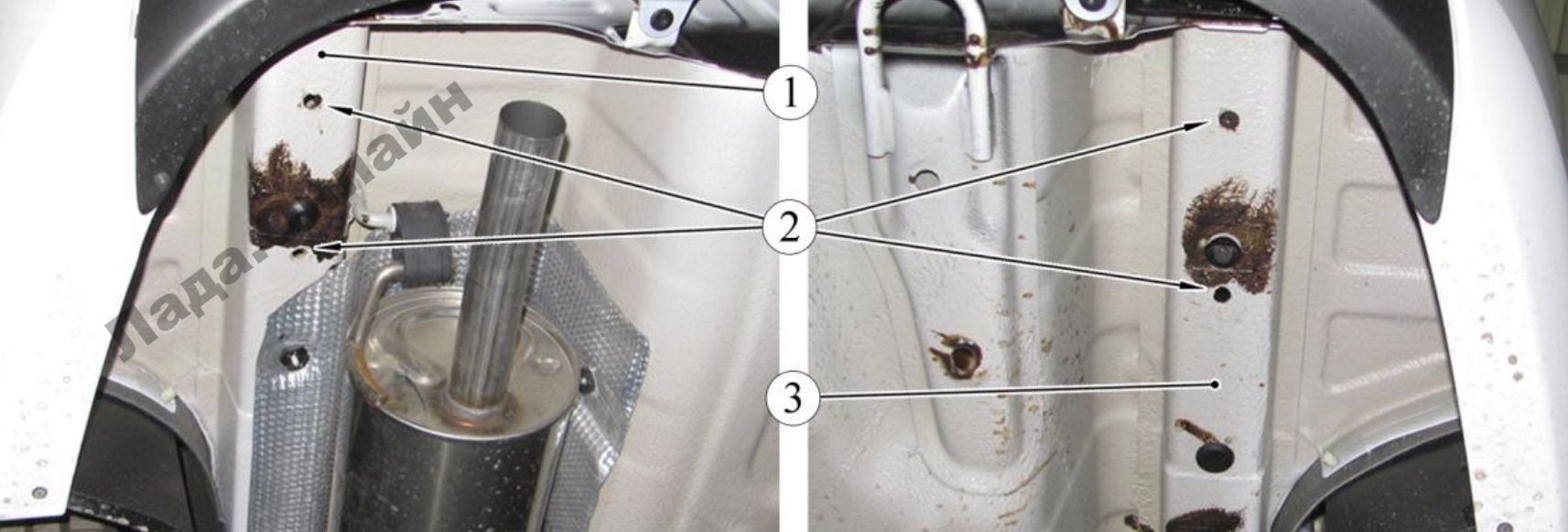

    Расположение монтажных отверстий в лонжеронах LADA VESTA

    Рисунок 2-3 – Расположение монтажных отверстий в лонжеронах: 1 – лонжерон задний левый; 2 – монтажные отверстия; 3 – лонжерон задний правый

    Завести левый 1, рисунок 2-4, и правый 5 опорные кронштейны в полость задних лонжеронов кузова. Через отверстия в лонжероне зафиксировать, не затягивая, кронштейны болтами с шайбами из комплекта поставки.

    Установить на кронштейны штангу 2 и закрепить болтами с шайбами из комплекта поставки (головка сменная 17, вороток).

    Затянуть болты крепления кронштейнов к лонжеронам кузова (головка сменная 17, удлинитель, вороток).

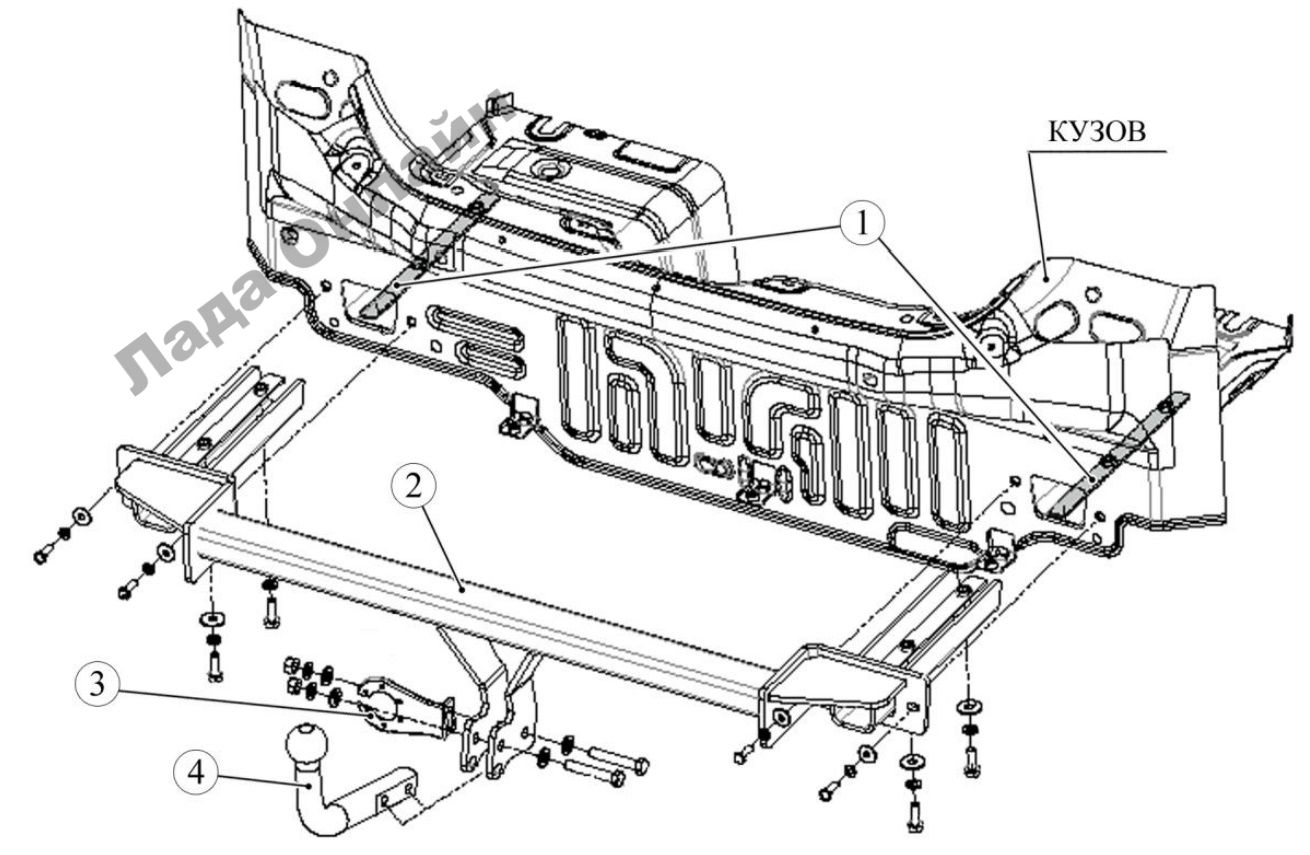

    Установка ТСУ разборной конструкции

    Рисунок 2-4 – Установка ТСУ разборной конструкции: 1 – кронштейн опорный левый; 2 – штанга; 3 – подрозетник; 4 – крюк; 5 – кронштейн опорный правый.

    При установке ТСУ сварной конструкции, завести штангу 2, рисунок 2-5, кронштейнами в полость лонжеронов кузова.

    Завести внутрь кронштейнов закладные планки 1, и совместив резьбовые отверстия закладных планок с отверстиями в кронштейнах штанги и лонжеронах, зафиксировать штангу на кузове, болтами с шайбой из комплекта поставки, не затягивая.

    Совместить отверстия на торце кронштейнов штанги с резьбовыми отверстиями крепления балки заднего бампера на кузове и закрепить штангу болтами с шайбой из комплекта поставки (головка сменная 10, удлинитель, вороток).

    Затянуть болты крепления штанги к лонжеронам (головка сменная 17, вороток).

    Установка ТСУ сварной конструкции LADA VESTA

    Рисунок 2-5 – Установка ТСУ сварной конструкции: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

    Установить на штангу крюк 4 и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

    Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

    Установить задний бампер.

    Примечание: Перед установкой заднего бампера автомобиля в исполнении CROSS, произвести доработку (подрезку) заднего бампера по прилагаемому шаблону, рисунок 2-6, для исключения контакта и деформации бампера в месте крепления буксировочного крюка.

    Схема доработки заднего бампера LADA VESTA

    Рисунок 2-6 – Схема доработки заднего бампера

    Моменты затяжки резьбовых соединений:

    • М6 – 9,8 Нм (0,98 кгс/м);
    • М8 – 24,0 Нм (2,4 кгс/м);
    • М10 – 47,0 Нм (4,7 кгс/м);
    • М12 – 81,0 Нм (8,1 кгс/м).

    Подключение

    Подключение производить через специальный электрический модуль – блок согласования (смарт-коннектор).

    Отключить зажигание, отсоединить клемму провода "массы" от аккумуляторной батареи.

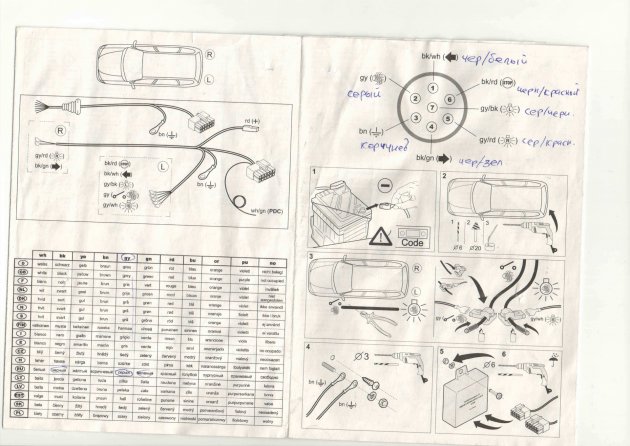

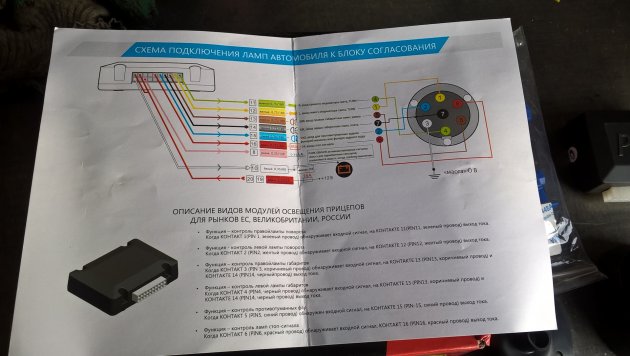

    Подключение электрического модуля типа Smart Connect KA.SC.7.1, поставляемого с комплектом ТСУ, производить в соответствии с инструкцией, прилагаемой к модулю.

    подключение фаркопа на Lada Vesta своими рукамиподключение фаркопа на Lada Vesta своими руками

    Блок согласования можно изготовить самостоятельно на основе обычных 4-х контактных реле:

    Блок согласования на Lada Vesta и Lada XRAY

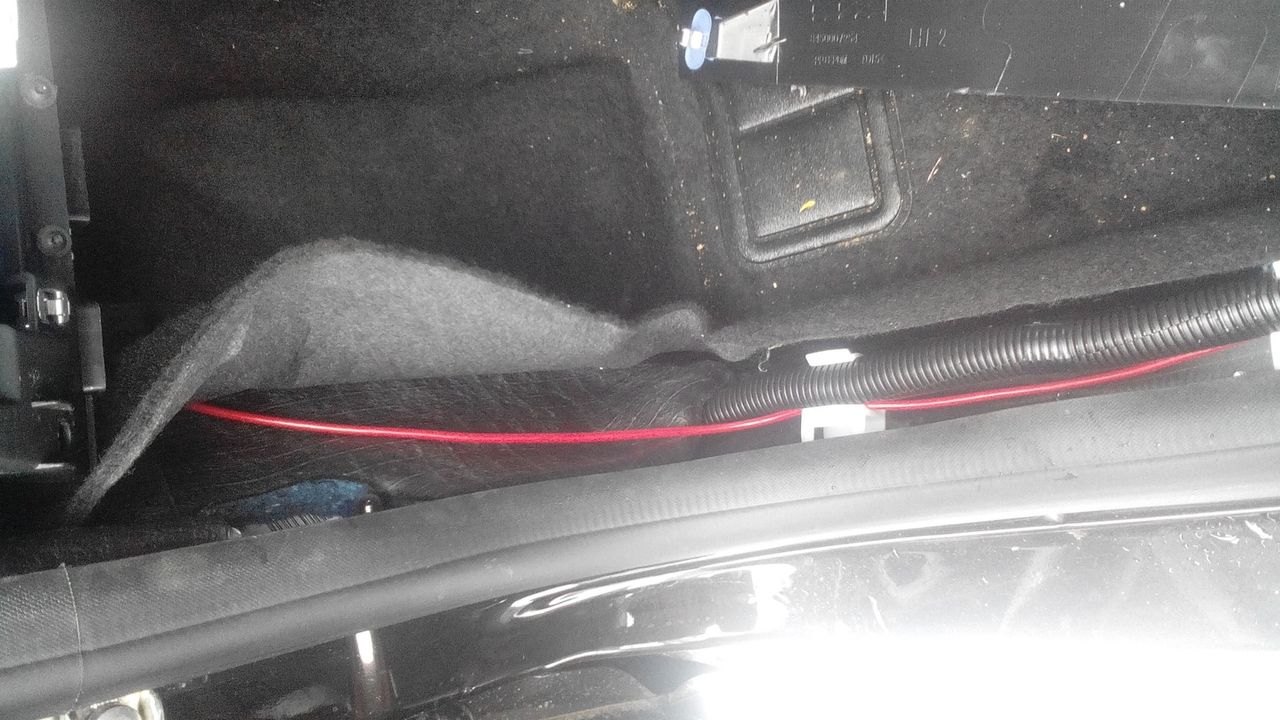

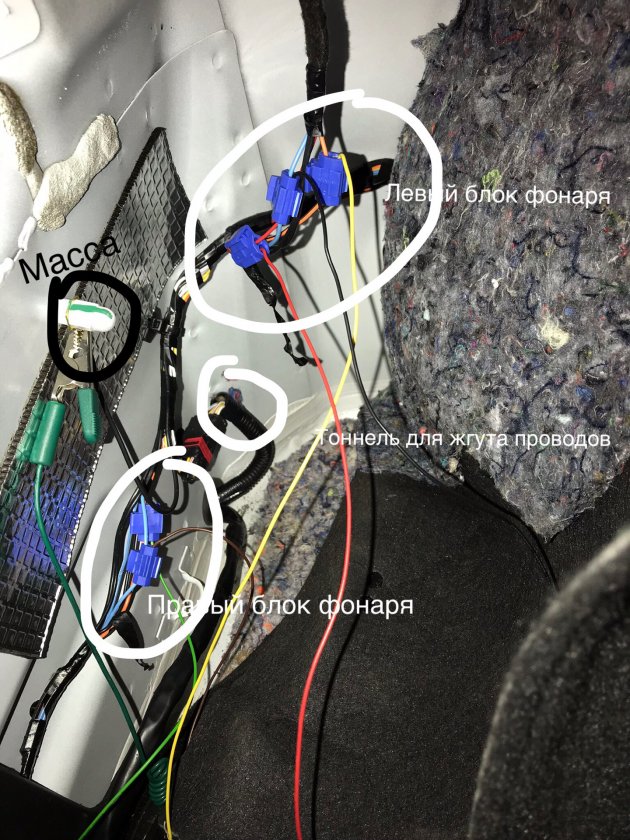

    Практически все необходимые контакты для подключения можно найти в районе заднего фонаря (см. схемы электрооборудования Lada Vesta), либо воспользуйтесь мультиметром). Дополнительно придется лишь протянуть по левому борту провод от аккумулятора через предохранитель (автор фото).

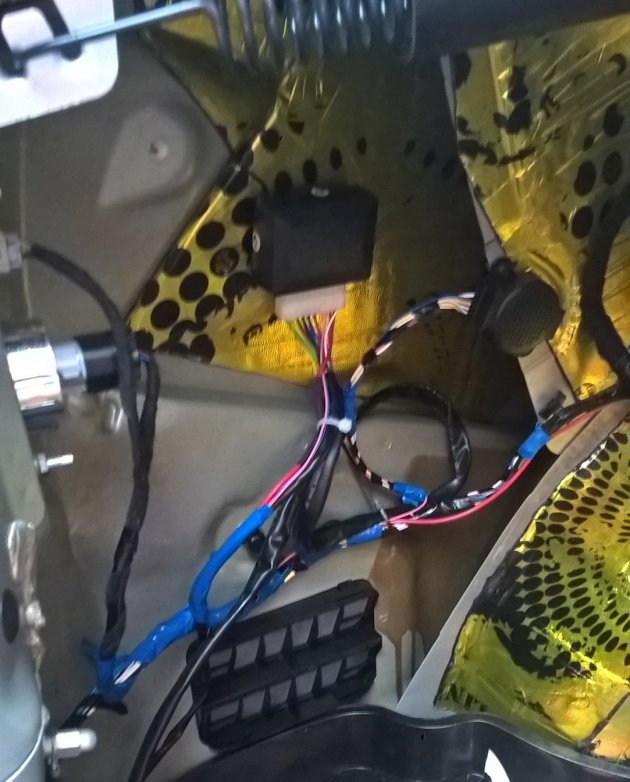

    провод от АКБ через предохранитель в салон Лада Вестапровод от АКБ через предохранитель в салон Лада Вестаподключение блока согласования Лада Веста

    Обслуживание

    Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

    Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

    p.s. другие фотоотчеты об установке и подключении фаркопа смотрите в комментариях.

    Напомним, ранее мы рассказывали, как самому можно изготовить органайзер в багажнике Lada Vesta.

    Ключевые слова: аксессуары лада веста | багажник лада веста

    6
    нравится
    0
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Будете ли вы устанавливать фаркоп на Lada Vesta?


    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

    1. Статья изменена согласно технологической инструкции АвтоВАЗа.

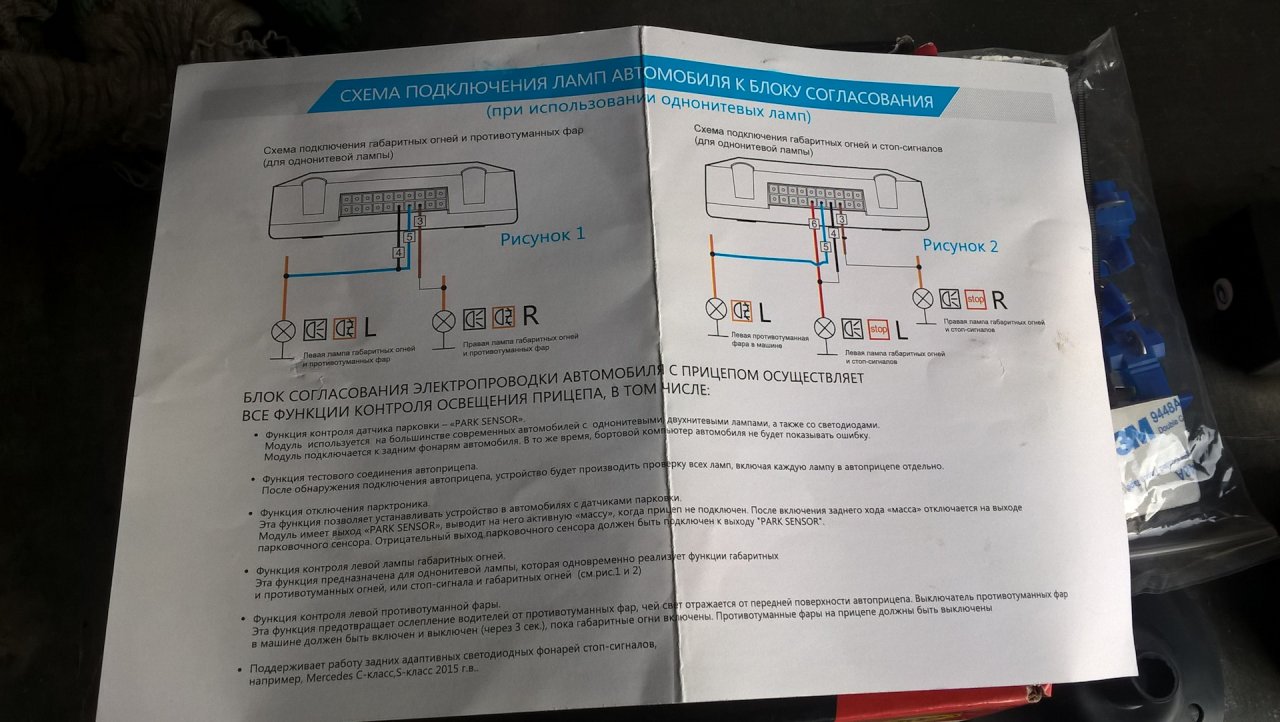

    2. Пример установки фаркопа на Весту с блоком согласования, схемы:



      https://www.drive2.ru/l/530522058057058481/

    3. Схема подключения блока согласования UniConnect:

      https://www.drive2.ru/l/463593136006889610/

    4. Седан Лада Веста (внимание! цвета проводов могут отличаться в зависимости от комплектации автомобиля и года выпуска):
      Габаритные огни — голубой (чистый),
      Поворотники — оранжевый,
      Стоп — красный,
      ПТФ — синий (не подключал на прицепе не установлен)

      https://www.drive2.ru/l/493848122590494930/

    5. Поворотный кронштейн розетки фаркопа на Весте SW Cross:

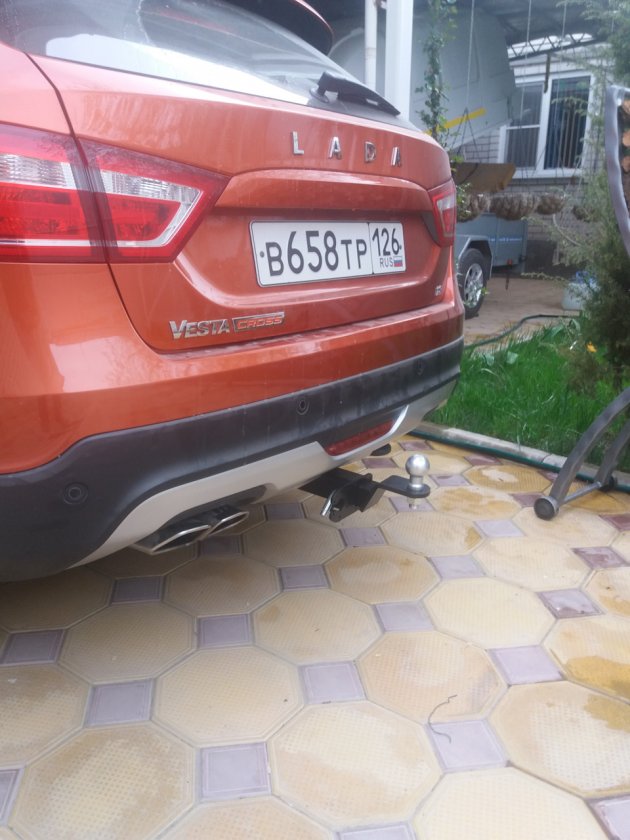

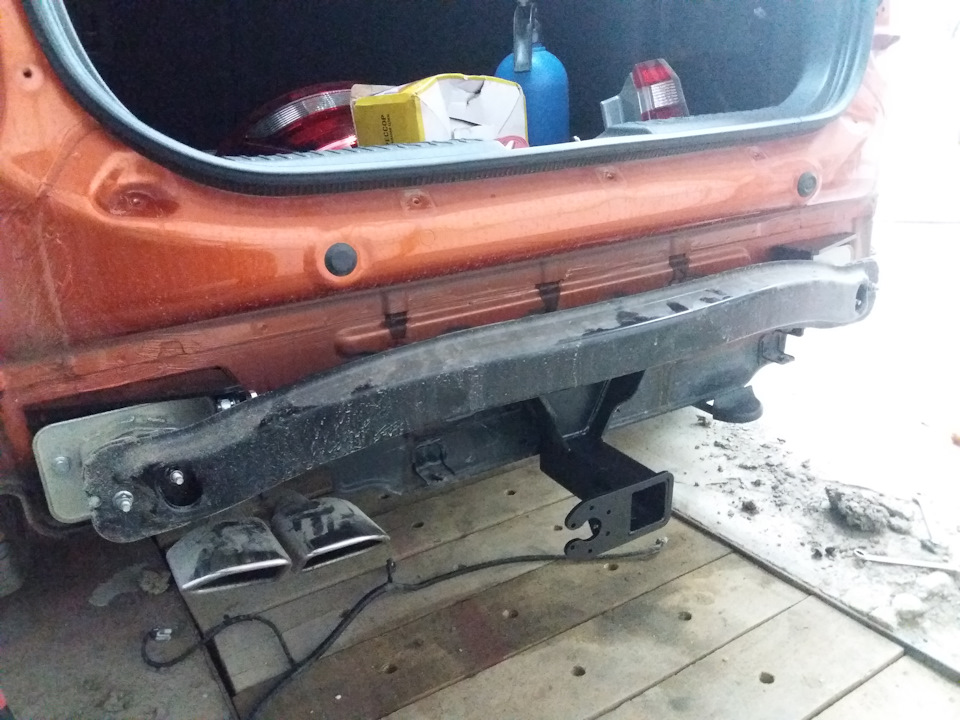

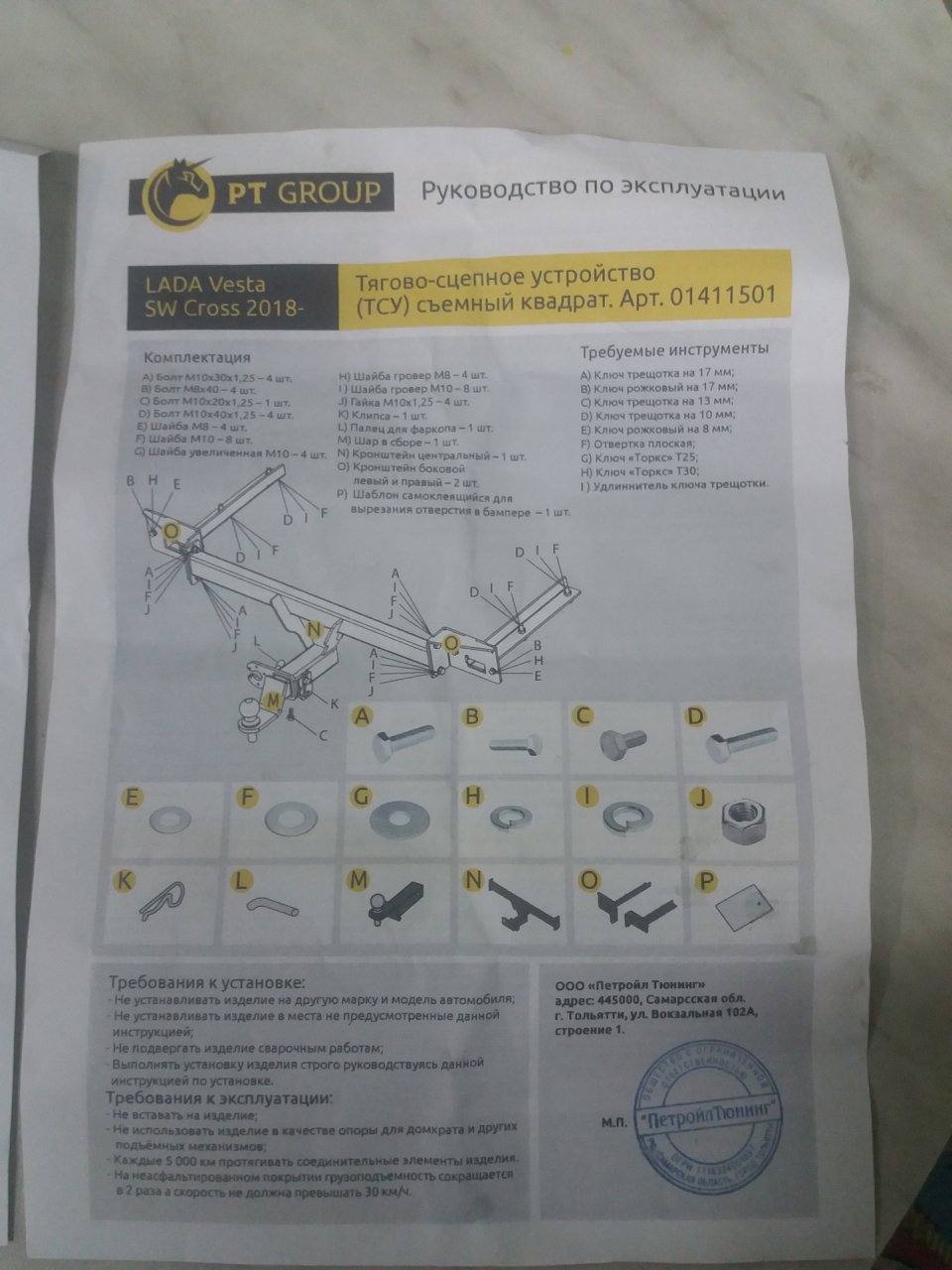

    6. Установка ТСУ на Lada Vesta SW Cross:

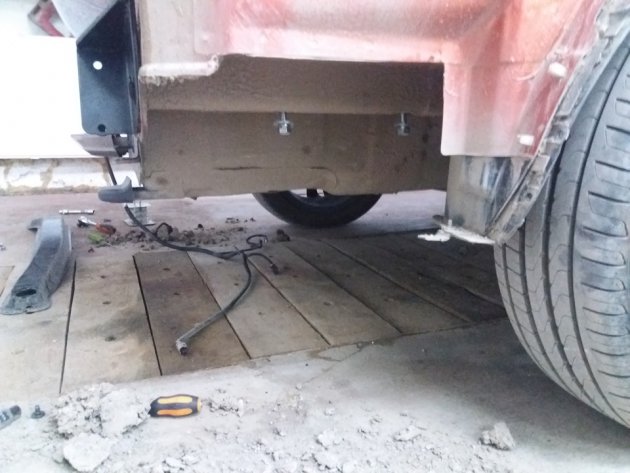

      Установка ТСУ на Lada Vesta SW Cross
      Установка ТСУ на Lada Vesta SW Cross
      Установка ТСУ на Lada Vesta SW Cross
      Установка ТСУ на Lada Vesta SW Cross
      Установка ТСУ на Lada Vesta SW Cross
      https://www.drive2.ru/l/500290436095541654/
