Как сделать работу стеклоподъемников без зажигания на Lada Vesta

16 июня 2020 Лада.Онлайн 28 878 14

На семействе Lada Vesta схема работы стеклоподъемников может быть реализована заводом по-разному (в зависимости от комплектации и года выпуска автомобиля). После отключения зажигания электростеклоподъемнки (ЭСП) еще могут работать некоторое время (например, 2мин 20сек), но если открыть одну из дверей, то закрыть стекла уже не получится. Один из владельцев рассказал, как в этом случае доработать конструкцию без вмешательства в проводку (ничего резать не нужно). А в случае необходимости все можно вернуть в первоначальное состояние за несколько секунд.

Способ 1

Потребуется: две колодки под реле, короткий провод.

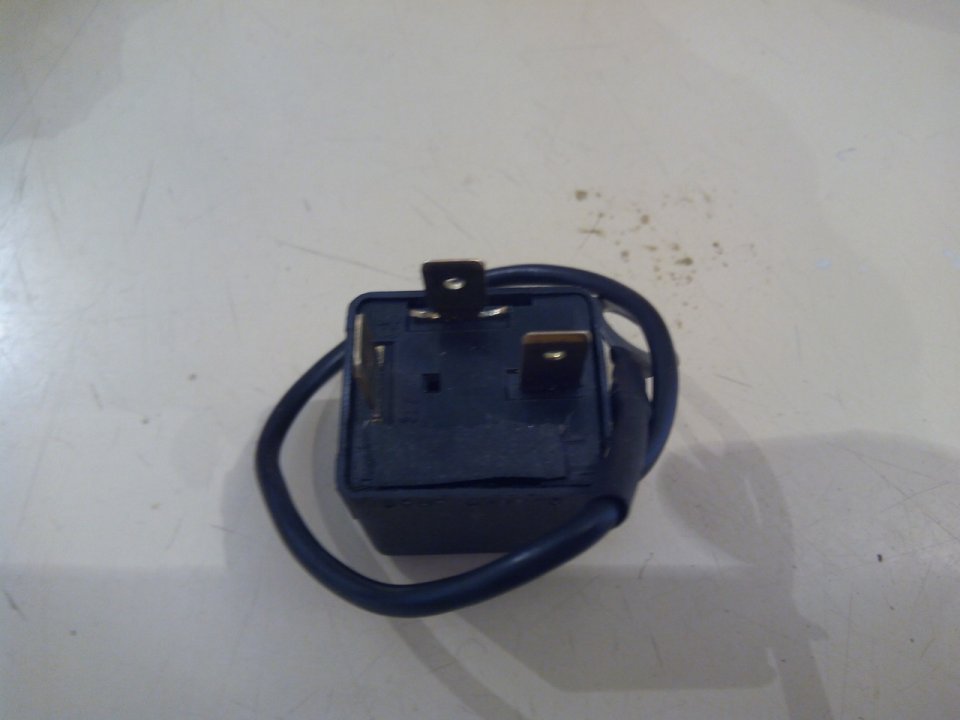

Изготавливаем переходник:

Укоротить одну колодку под реле (иначе не закроется накладка блока предохранителей).
Установить в колодку разъемы типа «папа»
Припаять провод к контакту 86.

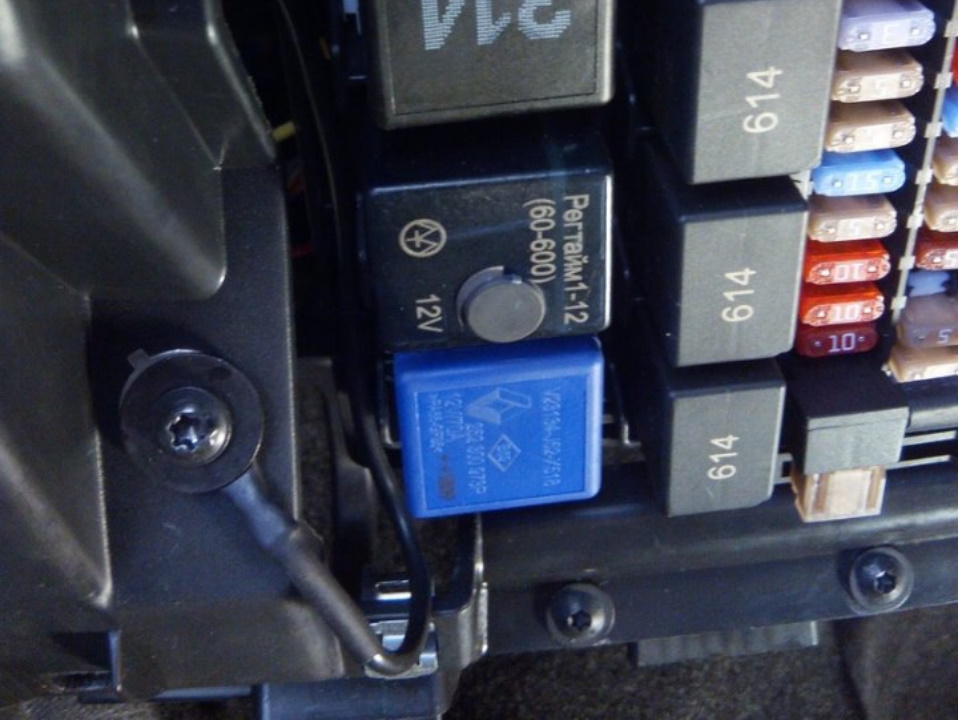

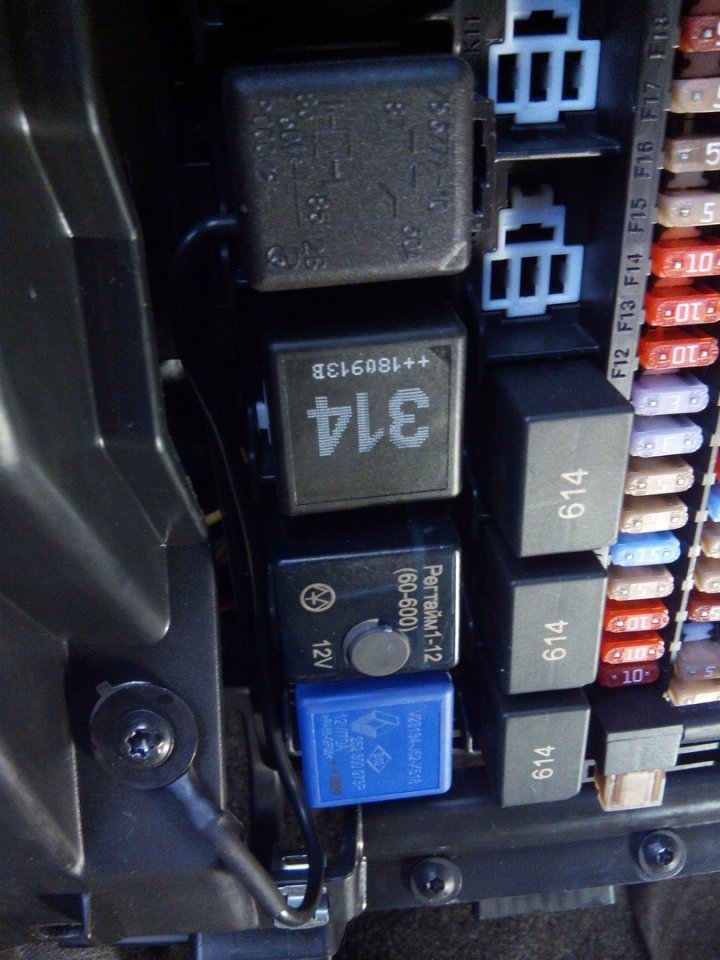

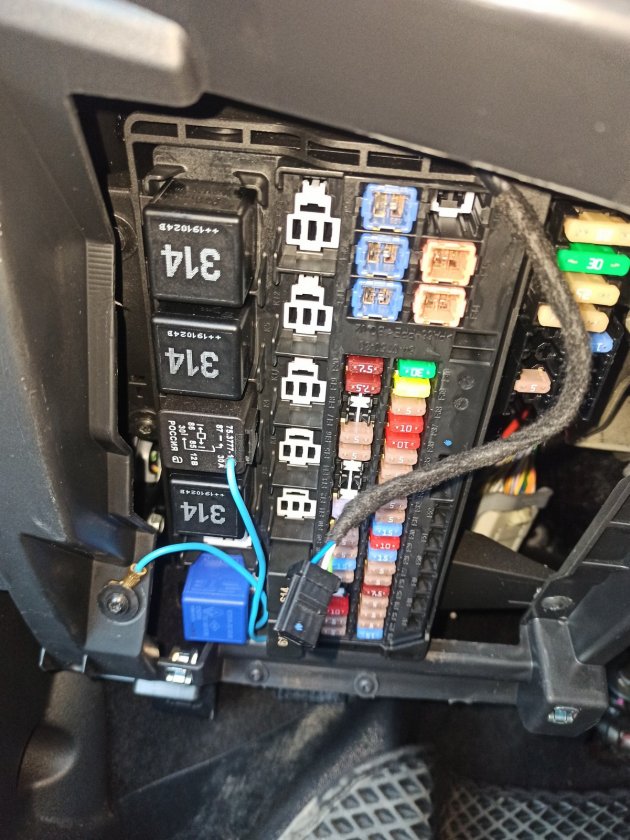

Теперь нужно установить переходник под штатное реле К4 стеклоподъемника и прикрутить «массу» к ближайшему шурупу:

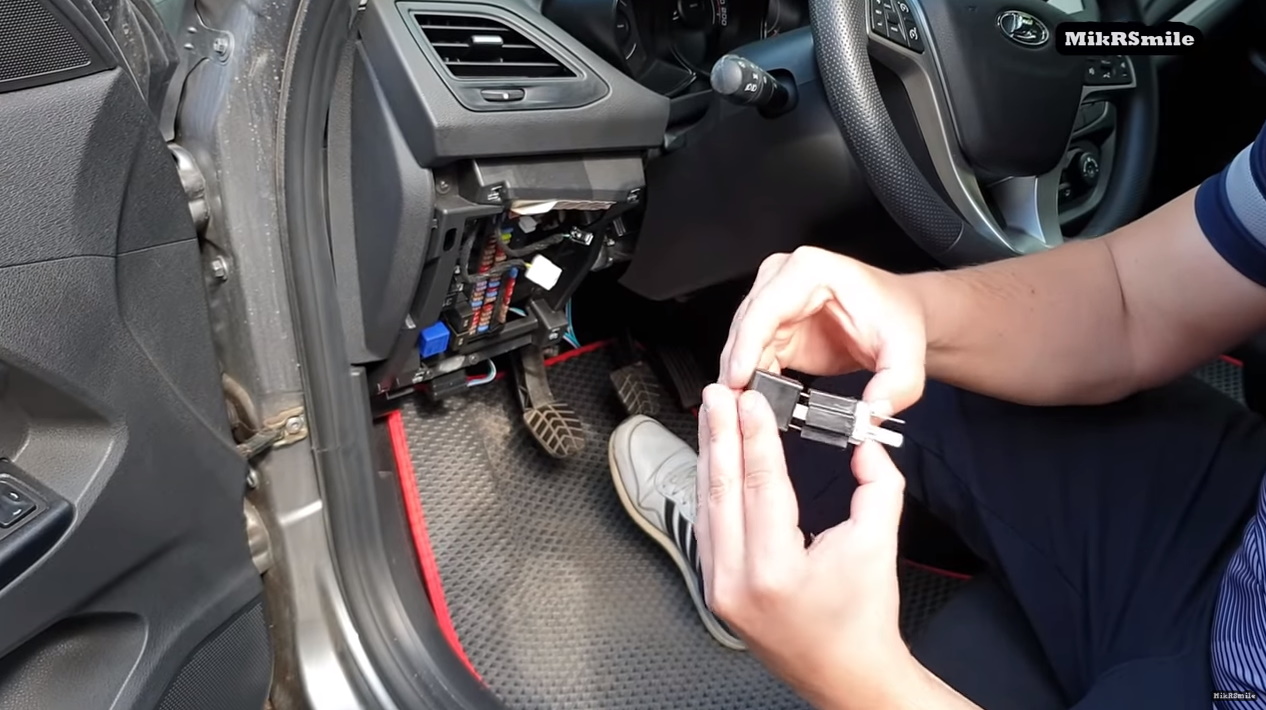

Как сделать работу стеклоподъемников без зажигания на Весте на видео:

Способ 2

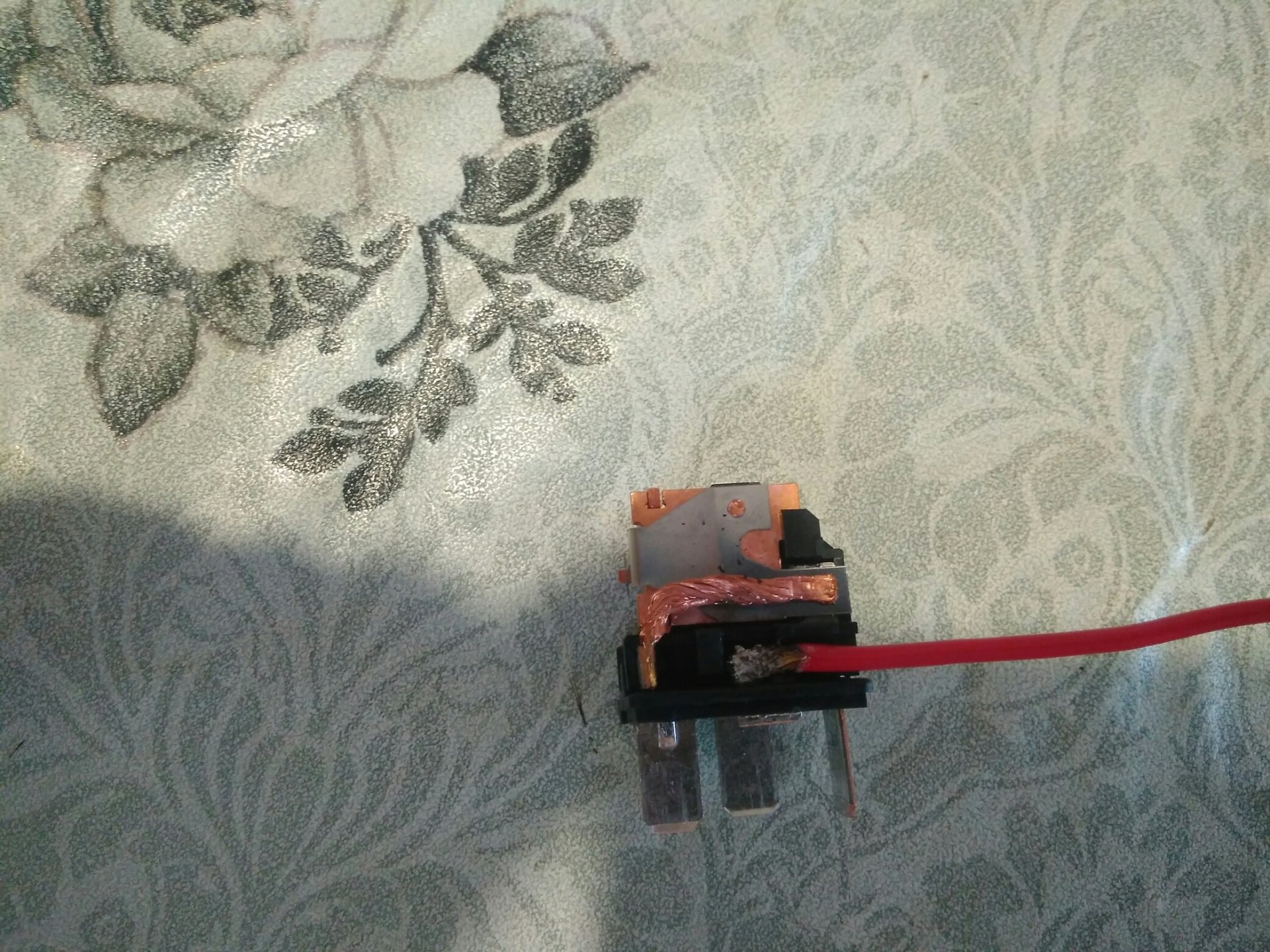

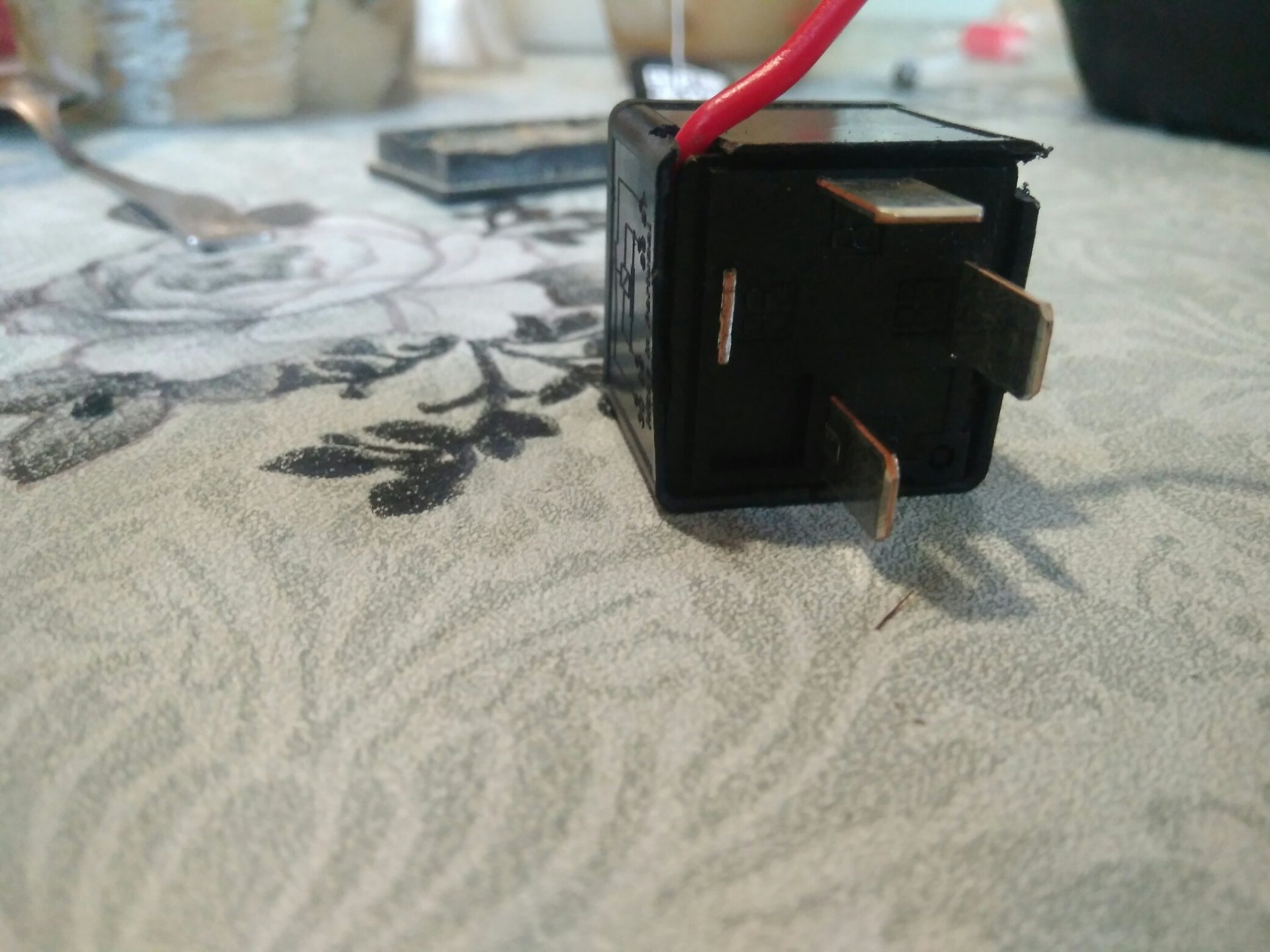

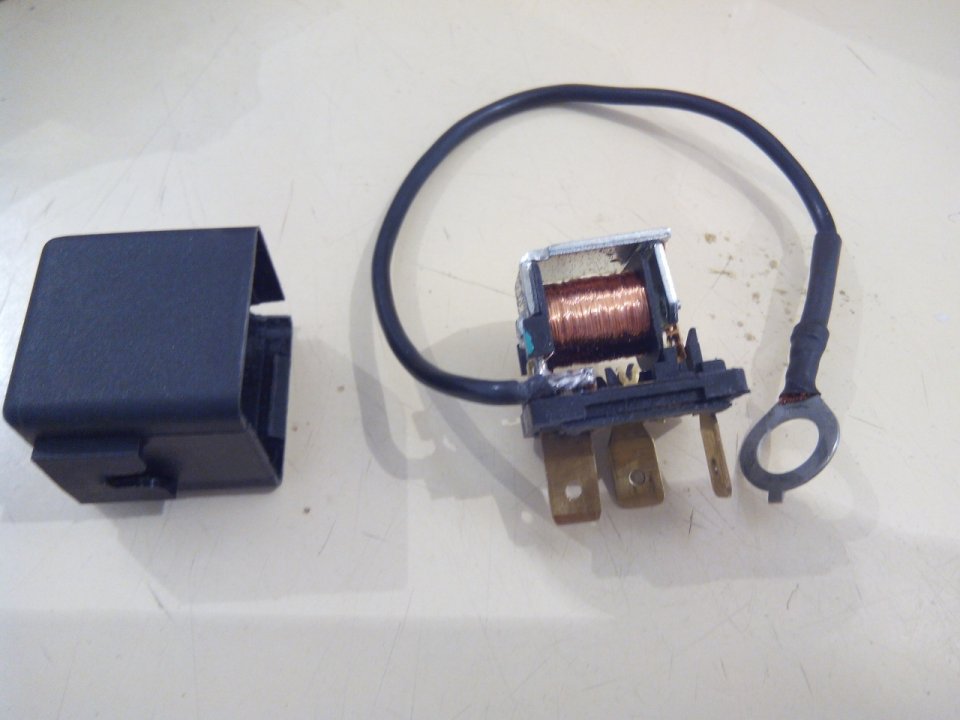

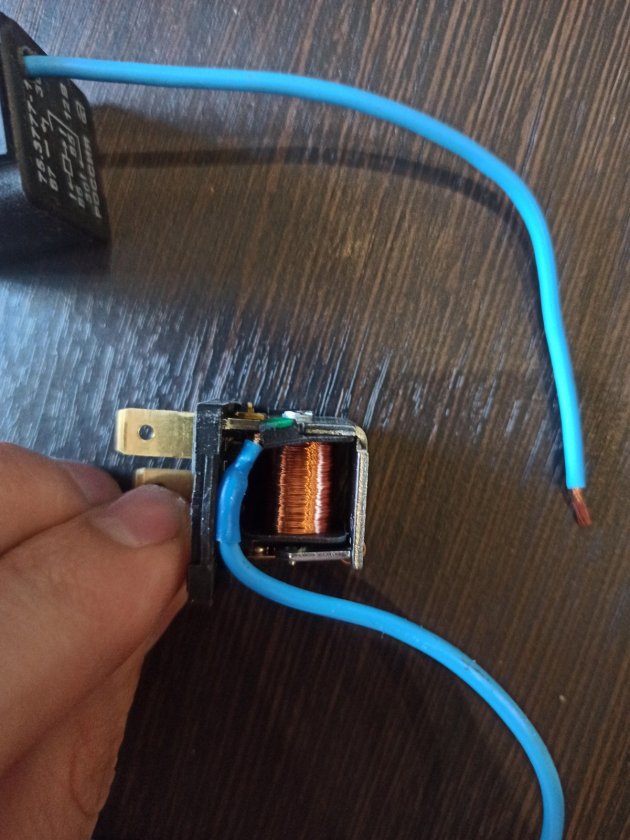

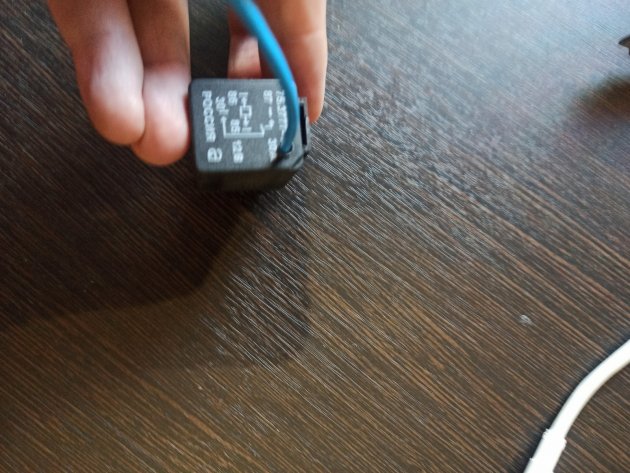

А можно без переходника. Ножку 86 на самом реле нужно обрезать под корень. В само реле впаиваем провод вместо этой ножки, а другой конец провода прикручиваем на массу (фото Maks_79 и Aleks Sander):

Способ 3

Инструкцией поделился Michaelnew.

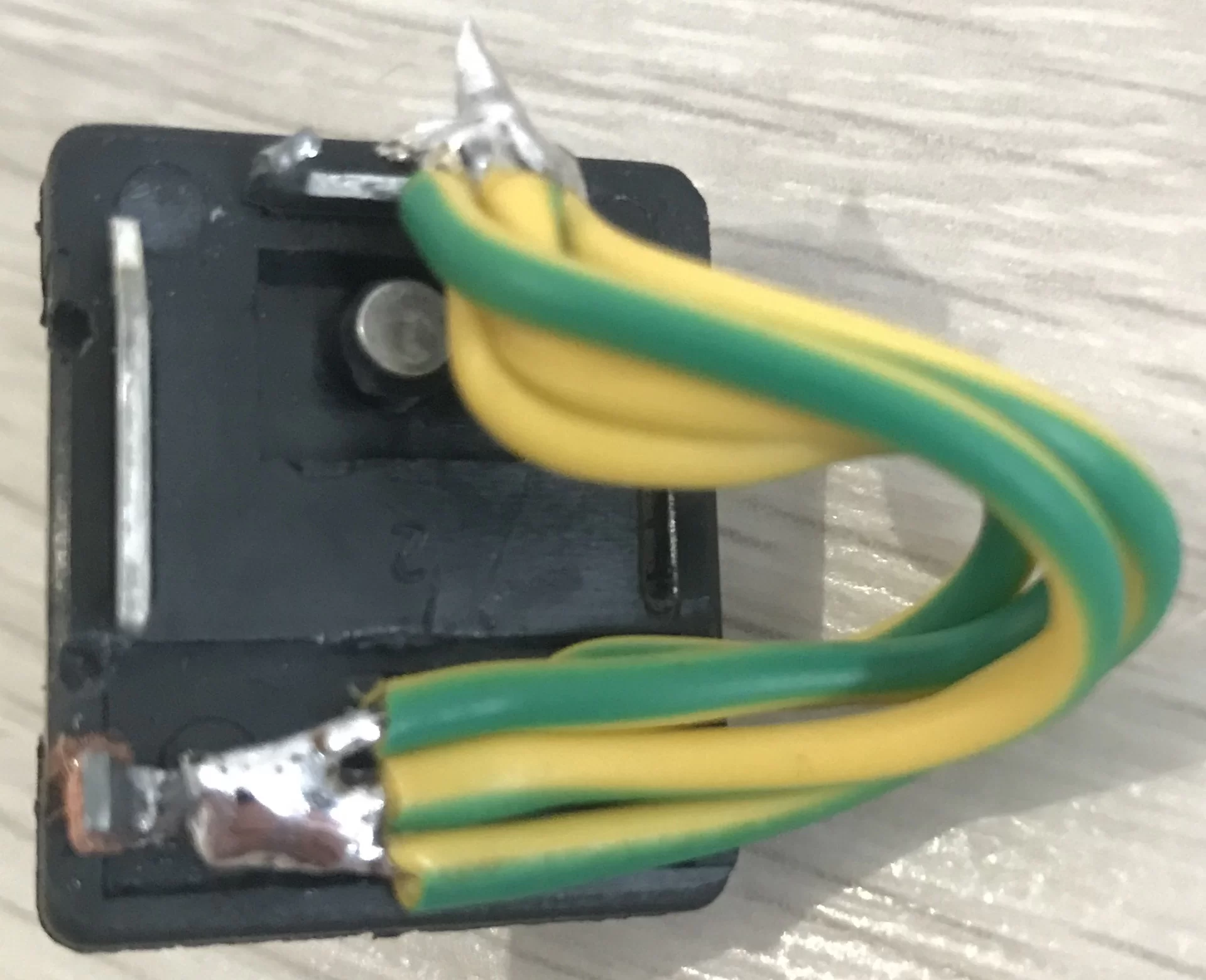

Нужно купить два 4-контактных реле, можно самых дешевых, т.к. качество нам непринципиально. Разобрать эти реле, выломать все внутренности и запаять напрямую 30 и 87 контакты.

Обратите внимание, что сечение медного провода для данной перемычки должно быть не менее 3мм2 (чтобы выдержать до 30А). Желательно, конечно, 4мм2, но с такой толщиной уже сложно работать. На фото взяли 4 провода по 0,75мм2.

Устанавливаем модифицированные реле вместо штатных реле К4 и К6:

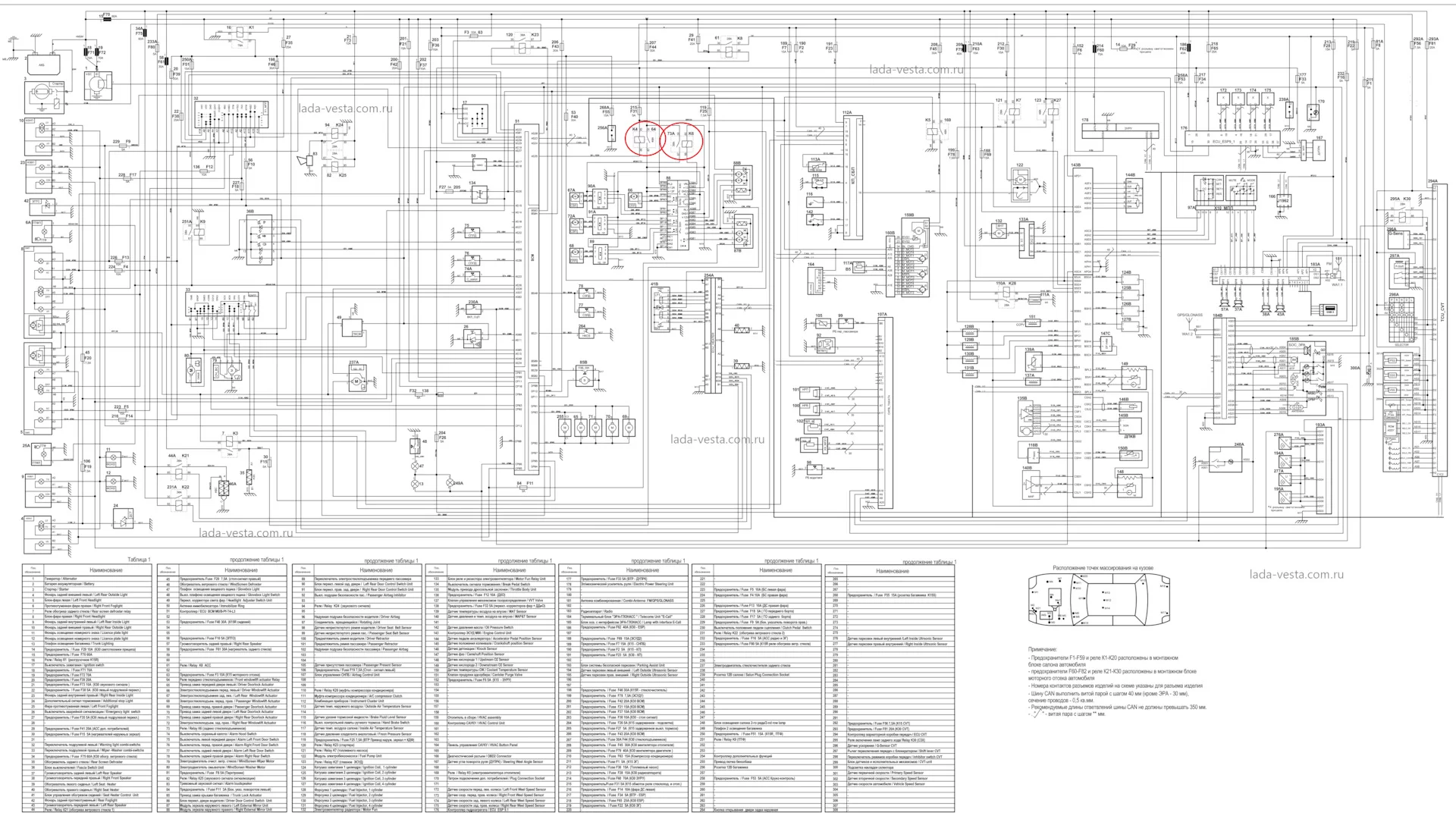

Схема в хорошем качестве

Другие способы

Еще три способа сделать работу электростеклоподъемников независимой от зажигания:

Самый простой способ заставить работать ЭСП без зажигания - вместо реле установить перемычку.
Если не хотите убирать реле ЭСП из монтажного блока, тогда получить аналогичный эффект можно соединив 87 и 30 ножки реле между собой проволокой.
Еще один способ сделать работу электростеклоподъемников независимой от зажигания - замкнуть контакты внутри реле, используя кусок пластика.

А вы будете дорабатывать свою Весту? Какой способ вам понравился?

Читайте также:

Ключевые слова: стеклоподъемник лада веста | стекла лада веста

Поделиться в социальных сетях:

👍

Ignat59
2 марта 2023 08:48

Все три схемы одно и тоже по-сути третья только еще и акб будет высаживать , сли иж колхоз видимый страшен обычную перемычку в корпус реле впаять выглядеть будет как завод) или с ваз 9 модели перемычку взять переходную вентилятора

+1
Гость Ильнур
20 ноября 2020 20:04

Какое реле необходимо в случае 3 способа "Еще один способ сделать работу электростеклоподъемников независимой от зажигания - замкнуть контакты внутри реле, используя кусок пластика."? Есть фото это реле в установленном варианте?

0
Гость Роман
31 августа 2020 01:59

Способ с реле неправильный у вас получается что реле находится постоянно в работе и разряжает акб лучше обычную перемычку

+1
Игорь72
23 июня 2020 22:32

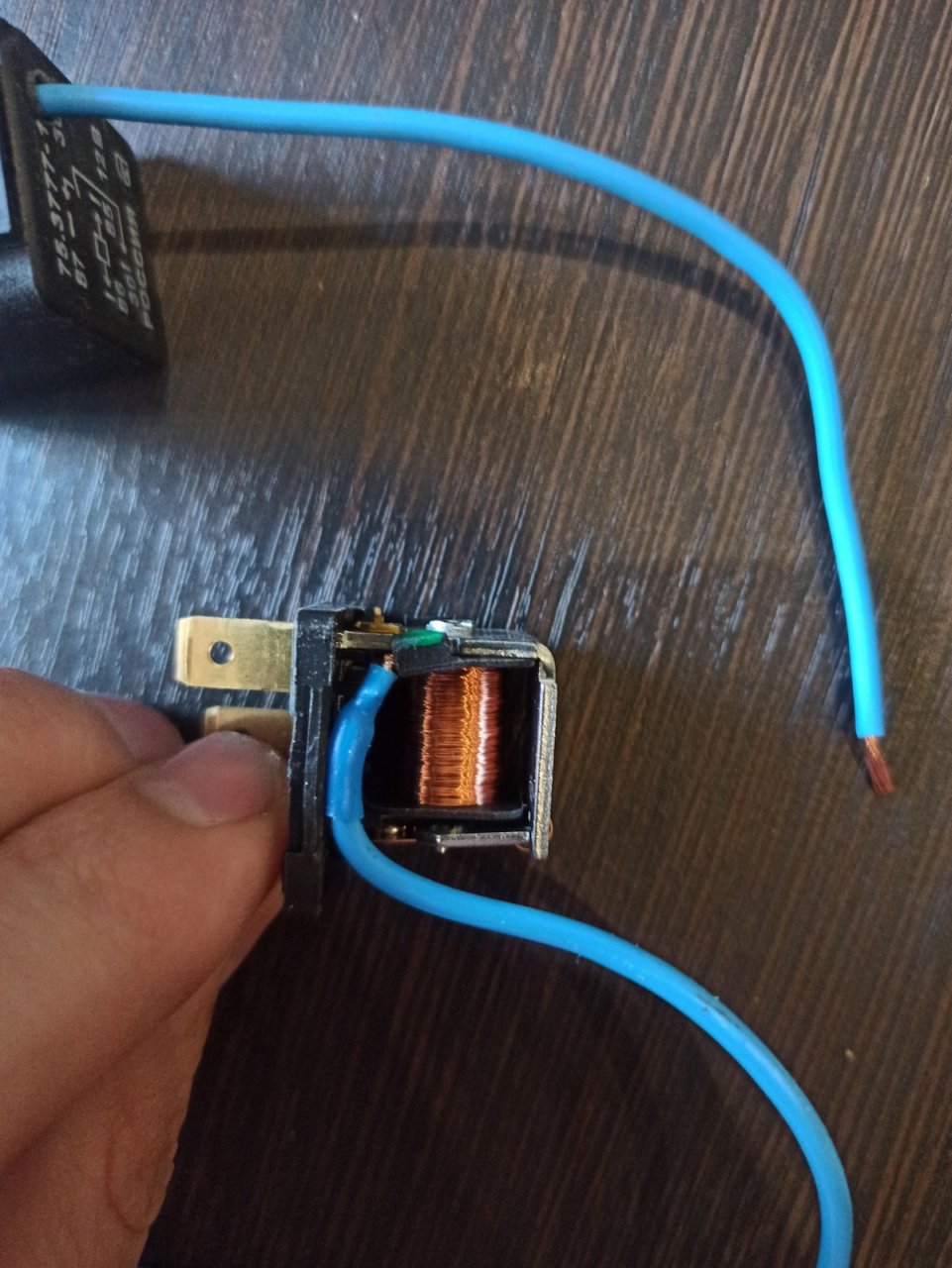

Я переходник не делал, реле не разбирал, просто загнул контакт 86 на реле, припоял к нему провод и прикрутил на массу. Есть фото, но не могу разместить его в комментариях.

0
1. Лада.Онлайн
  24 июня 2020 08:31

  https://xn--80aal0a.xn--80asehdb/add-photo-in-comments.html
2. Игорь72
  24 июня 2020 10:18

  Я пытался с телефона фото загрузить.

  0
3. Лада.Онлайн
  12 июля 2020 11:26

  Теперь можно вставлять фото и с телефона
Лада.Онлайн
23 июня 2020 11:56

Еще пример доработки.

https://www.drive2.ru/l/563046436640391358/
Дмитрий Курганский
17 июня 2020 20:44

Надо попробывать
Веста 19 год

0
АндрейМи
16 июня 2020 20:39

У меня машина 2016 года стеклоподъемники так работают без переходников и других доработок

+1
Maks_79
16 июня 2020 09:19

Ни один из способов не проходит в номинации "лучшее решение", реально колхоз. Предлагаемое решение:

+3
1. Лада.Онлайн
  16 июня 2020 09:22

  давайте ваш способ добавим тоже. он мало чем от первого отличается
  вы просто массу к ножке 86 реле припаяли?
2. Maks_79
  16 июня 2020 13:17

  Да, но перед этим ножку необходимо отпилить.. Так же в корпусе реле выпилить проем для повода. Это более культурнее изделие, чем переходники делать.

  +5
3. Гость Роман
  18 июня 2020 15:28

  А что за реле которое над синим стоит, что им регулируется?

  +6
