Как прошить M74-CAN 2014 АКПП

В ЭБУ M74 can нет K-Line, но на самой плате блока разводка есть и нужно просто установить недостающие радиодетали. Необходимо припаять микросхему L9637D и подтягивающий смд резистор номиналом 510 Ом.

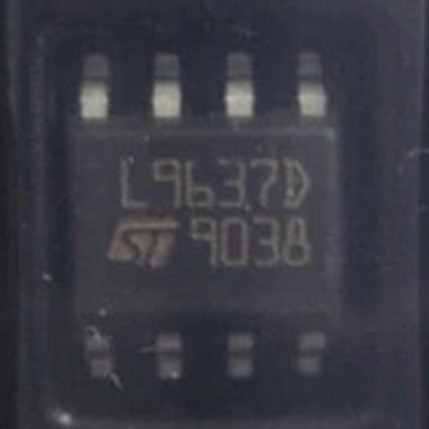

Ниже расположено фото микросхемы L9637D. Важно правильно определить ключ на микросхеме, обычно возле первой ножки выбита точка, но в моем случае ее нет. Первая ножка согласно даташиту к микросхеме определяется следующим образом, L9637D необходимо расположить ножками вниз, а срезом на корпусе к лицу, с левой стороны скошенной части корпуса будет находится первая ножка.

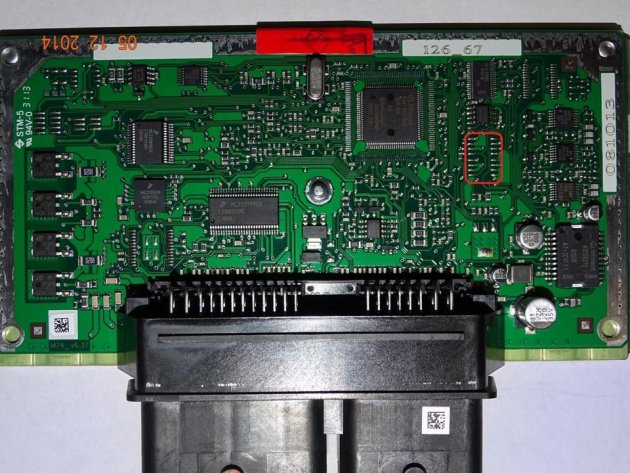

Фото платы ЭБУ M74 can. Красным прямоугольником указанно место недостающих деталей.

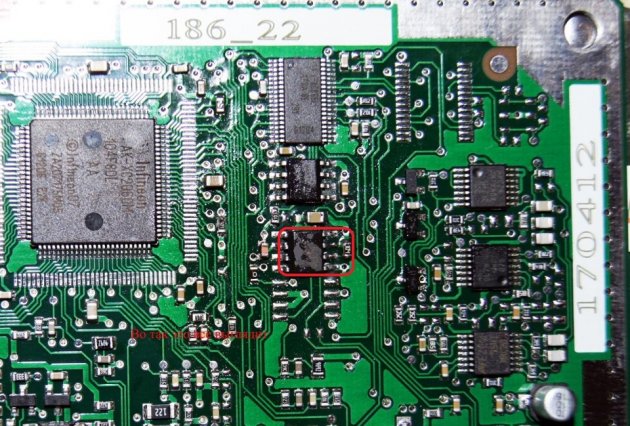

Фото платы ЭБУ M74 can с установленной микросхемой L9637D и смд резистором 510 Ом.

После подключаем ЭБУ к компьютеру по схеме:
(1) — Большой разъем, (2) Малый разъем
(2) G2 Масса
(2) G3 Масса
(2) G4 Масса
Достаточно подключить один из перечисленных контактов.

(2) H1 Неотключаемое питание (+12В)
(2) H2 Неотключаемое питание (+12В)

(1) J1 Oтключаемое питание (+12В)
(2) F2 Oтключаемое питание (+12В)

(2) D2 или (2)H3 или (1)G3 — в зависимости от типа ЭБУ K-Line может находиться на перечисленных пинах, для определения места расположения K-Line необходимо вызвонить тестером. K-Line на микросхеме L9637D находиться на 6 ножке.

(1) A4 разрешение программирования (+12В)
(1) B2 разрешение программирования (+12В)

С помощью программы winflashecu v1.14 прошиваем ЭБУ.
