    Какие разъемы, колодки и патроны используются в Lada Vesta

     12 ноября 2020  Лада.Онлайн    29 240    4

    Какие разъемы и колодки используются в Lada Vesta

    Семейство Lada Vesta получила ряд уникальных деталей, которые ранее не использовались АВТОВАЗом на других моделях LADA. В статье представлены некоторые разъемы и колодки, применяемые в этом автомобиле.

    Информацию собрал один из владельцев Lada Vesta (maxflomaster).

    Разъемы освещения салона

    Плафон освещения багажника, подсветки ног в дверях и перчаточного ящика (Арт. 264759172R)

    1) Плафон освещения багажника, подсветки ног в дверях и перчаточного ящика (артикул 264759172R)

    • Используется 4-х пиновый черный разъем TE 1379658-1 из серии TH 025
    • Пины TE 1123343-1
    • Так же есть ответная часть TE 1379674-1, пины TE 1674742-1

    Плафон подсветки ног, ниши консоли и ручек открытия дверей (светодиодный, Арт. 8450031185)

    2) Плафон подсветки ног, ниши консоли и ручек открытия дверей (светодиодный, артикул 8450031185)

    • Используется 2-х пиновый черный разъем Molex 5051510200 из серии 505151 с замком Molex 5051520200
    • Пины Molex 5051538000
    • Так же есть ответная часть (но только на плату) Molex 5023520200

    Плафон освещения заднего ряда (Арт. 8450030708)

    3) Плафон освещения заднего ряда (артикул 8450030708)

    • Используется 3-х пиновый черный разъем Molex 5051510300 из серии 505151 с замком Molex 5051520300
    • Пины Molex 5051538000
    • Так же есть ответная часть (но только на плату) Molex 5023520300

    Разъемы блоков водительской двери

    Блок управления стеклоподъемниками (артикул 8450006933)

    1) Блок управления стеклоподъемниками (артикул 8450006933)

    В блоке кнопок присутствует 3 разъема:

    1.1 Для кнопок стеклоподъемников используется 15-ти пиновый фиолетовый разъем TE 8-968973-1 из серии MCP
    Пины из серии MCP 2.8, например TE 1-968851-1
    Так же есть ответная часть TE 1-967628-1 с замком TE 967633-1, пины TE 1-962842-1

    1.2 Для кнопок блокировки задних стеклоподъемников используется 6-ти пиновый черный разъем TE 175507-2 из серии Multilock .040
    Пины TE 173681-1
    Так же есть ответная часть TE 345178-2, пины TE 173682-1

    1.3 Для кнопок электропривода положения боковых зеркал используется 8-ми пиновый черный разъем TE 1379659-1 из серии TH 025
    Пины TE 1123343-1

    Замок двери (артикул 8450007735)

    2) Замок двери (артикул 8450007735)

    • Используется 2-х пиновый черный герметичный разъем Yazaki 7283–8851–30 из серии RH
    • Пины Yazaki 7116-4416-02, уплотнители Yazaki 7158-3166-60
    • Так же есть ответная часть Yazaki 7282-8851-30, пины Yazaki 7114-4416-02, уплотнители Yazaki 7158-3166-60

    Боковое зеркало с электроприводом, обогревом и повторителем поворотника (артикул 8450030955)

    3) Боковое зеркало с электроприводом, обогревом и повторителем поворотника (артикул 8450030955)

    • Используется 6-ти пиновый зеленый разъем Aptiv(Delphi) 12131299 из серии Metri-Pack 150 с замком Aptiv(Delphi) 12131358
    • Пины Aptiv(Delphi) 12047767
    • Так же есть ответная часть Aptiv(Delphi) 12131305 с замком Aptiv(Delphi) 12131370, пины Aptiv(Delphi) 12160811

    Бокове зеркало с электроскладыванием (артикул 8450108104)

    4) Бокове зеркало с электроскладыванием (артикул 8450108104)

    • Используется 12-ти пиновый черный разъем TE 1379662-1 из серии TH 025
    • Пины TE 1123343-1
    • Так же есть ответная часть TE 1379675-1, пины TE 1674742-1

    Разъем двери

    5) Разъем двери

    • Используется гибридный герметичный 42-х пиновый черный разъем FCI 211PL429S0034 из серии Sicma Panel Through
    • Пины большие из серии Sicma-2/3 2.8, например FCI 211CL3S2160
    • Пины малые из серии Sicma-2/3 1.5, например FCI 211CL2S2160
    • Так же есть ответная часть FCI 211PC429S0034
    • Пины большие из серии Sicma-2/3 2.8, например FCI 211CC3S2160
    • Пины малые из серии Sicma-2/3 1.5, например FCI 211CC2S2160 или допускается использовать серию Molex NSCC 98897, например Molex 988971129

    Разъемы мультимедиа, камеры, динамиков

    ММС — мультимедийная система (артикул 8450007950)ММС — мультимедийная система (артикул 8450007950)

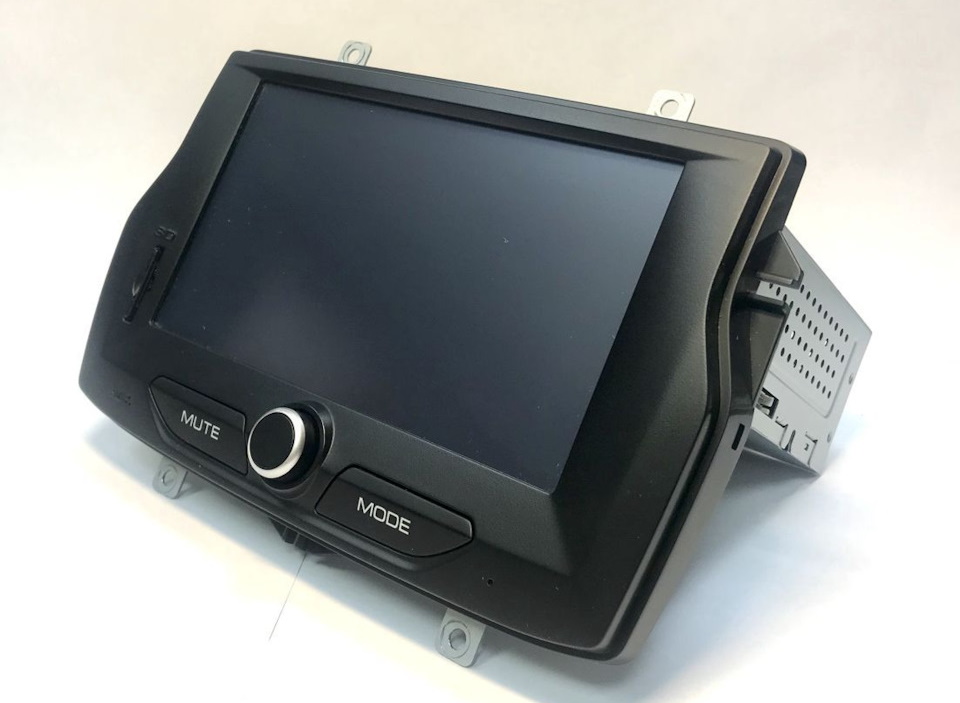

    1) ММС — мультимедийная система (артикул 8450007950)

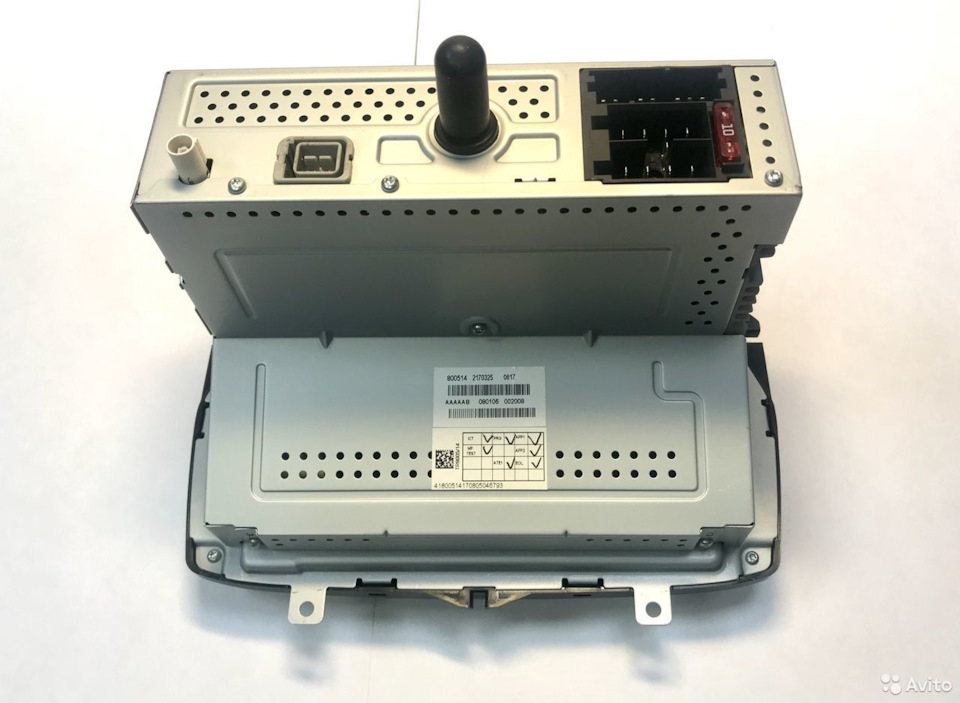

    На задней панеле присутствует 3 разъема:

    1.1 Разъем антены, для подключения используется радиочастотный белый разъем Rosenberger 59Z073-001_B из серии Fakra

    1.2 Разъем USB/AUX, для подключения используется 8-ми пиновый серый многосоставной разъем HRS 8DS (GT17S-8DS-HU, GT17-8DS-2C, GT17S-8DS-7CF, GT17S-8DS-SC, GT17S-8DS-R) из серии GT17
    Пины HRS GT17-2022SCF

    1.3 Разъем ISO/AUDIO/POWER гибридный, для подключения используются 3 колодки:

    1.3.1 miniISO 3-x составная колодка (желтая 6-ти пиновая TE 493576-2, зеленая 6-ти пиновая TE 493486-2, синяя 8-ми пиновая TE 493487-2) из серии Micro Timer
    Пины из серии Micro Timer 1.6, например TE 962943-2

    1.3.2 Audio 8-ми пиновая коричневая колодка TE 962191-1 (вариант TE 963121-1 с замком в комплекте) из серии Junior Timer
    Пины из серии Junior Power Timer 2.8, например TE 965999-2
    Так же есть ответная часть TE 106455-4, пины TE 160743-4

    1.3.3 Power 8-ми пиновая серая колодка TE 962189-1 (вариант TE 963120-1 с замком в комплекте) из серии Junior Timer
    Пины из серии Junior Power Timer 2.8, например TE 965999-2
    Так же есть ответная часть TE 106455-3, пины TE 160743-4

    Камера заднего вида (артикул 8450031912)

    2) Камера заднего вида (артикул 8450031912)

    • Для подключения используется 4-х пиновый герметичный черный разъем Yazaki 7283-8853-30 из серии RH
    • Пины Yazaki 7116-4416-02, уплотнители Yazaki 7158-3166-60
    • Ответная часть (на самой камере) Yazaki 7282-8853-30, пины Yazaki 7114-4416-02, уплотнители Yazaki 7158-3166-60

    Разъемы громкоговорителей (артикул 28156BR00A)

    3) Разъемы громкоговорителей (артикул 28156BR00A)

    • Используется 2-х пиновый белый разъем Sumitomo 6098-8098
    • Пины Sumitomo 8240-0370
    • Так же есть ответная часть Sumitomo 6098-6960, пины Sumitomo 8230-5171

    Разъемы рулевого колеса

    Блок кнопок управления круиз-контролем

    1) Блок кнопок управления круиз-контролем

    • Используется 10-ти пиновый черный разъем TE 1-968636-2 из серии MQS
    • Пины из серии MQS, например TE 928999-1

    Блок кнопок управления мультимедиа

    2) Блок кнопок управления мультимедиа

    • Используется 10-ти пиновый белый разъем TE 2-968636-2 из серии MQS
    • Пины из серии MQS, например TE 928999-1

    3) Жгут контактной площадки звукового сигнала

    • Используется 2-х пиновый белый разъем Sumitomo 6098-6960
    • Пины Sumitomo 8230-5171
    • Так же есть ответная часть (присутствует на проводе от подрулевого шлейфа) Sumitomo 6098-8098, пины Sumitomo 8240-0370

    4) Промежуточный жгут блоков кнопок рулевого колеса

    • Используется 12-ти пиновый черный разъем TE 1379675-1 из серии TH 025
    • Пины TE 1674742-1
    • Так же есть ответная часть (присутствует на проводе от подрулевого шлейфа) TE 1379662-1, пины TE 1123343-1

    Подушка безопасности (артикул 8450008105)

    5) Подушка безопасности (артикул 8450008105)

    • Используется 2-х пиновый многосоставной разъем (корпус синий TE 1801425-1, крышка коричневая TE 0-1801427-1, замок красный TE 0-1801426-1) из серии SQUIB (документацию по нему как и общий артикул найти пока не удалось)

    Подрулевой шлейф

    6) Подрулевой шлейф

    Из механизма шлейфа выходит 3 провода:

    1.1 подключение подушки безопасности (синий) -> описан выше
    1.2 подключение контактной площадки звукового сигнала (белый) -> описан выше
    1.3 подключение промежуточного жгута блоков кнопок (черный) -> описал выше, но продублирую: используется 12-ти пиновый черный разъем TE 1379662-1, пины TE 1123343-1

    На обратной стороне корпуса имеется 2 встроенных разъема:
    2.1 разъем подключения контактной площадки звукового сигнала — для подключения используется такой же как и на проводе 1.2
    2.2 сдвоенный разъем подключения подушки безопасности и промежуточного жгута блоков кнопок:
    2.2.1 Используется 12-ти пиновый черный разъем TE 1379662-1 (описан выше)
    2.2.2 Используется 4-х пиновый серый разъем TE 1379658-2 из серии TH 025, пины TE 1123343-1

    Так же есть ответная часть TE 1379674-2, пины TE 1674742-1

    Датчик положения рулевого колеса (артикул 479457095R)

    7) Датчик положения рулевого колеса (артикул 479457095R)

    Для подключения используется 8-ми пиновый серый разъем TE 1379659-2 из серии TH 025
    Пины TE 1123343-1

    Предохранительные и релейные колодки

    Салонный (находится под декоративной панелью над ногами водителя)

    1) Салонный (находится под декоративной панелью над ногами водителя)

    В блоке используются пины:

    • Для контактов реле (силовые) из серии 58 X, например Yazaki 7116-2878

    В верхнем правом углу присутствует две дополнительных колодки предохранителей

    1.1 Колодка на 4 предохранителя (F47 — F50) типоразмера Standart TE 185847-2, спецификация
    Пины из серии SPT 4.8, например TE 927837-2

    1.2 Колодка на 8 предохранителя (F51 — F58) типоразмера mini TE 1801567-1
    Пины из серии MCP 2.8, например TE 1-968851-1

    Подкапотный

    2) Подкапотный

    Блок состоит как из набора модулей, так и отдельных колодок.

    • В качестве отдельных колодок для силовых реле типоразмера B используется TE 185403-2 (перекрестный номер Renault 7703 297 576), пины из серии SPT 4.8, например TE 927837-2
    • Также у производителя есть колодка для 2-х микрореле типоразмера A — TE 185402-2 (перекрестный номер Renault 7703 297 574)
    • Пины из серии SPT 4.8 и JPT 2.8, например TE 927837-2 и TE 965999-2 соответственно

    Пины, используемые в модулях для предохрантелей:

    • Для типоразмера mini — из серии JPT 2.8, например все те же TE 965999-2
    • Для типоразмера Standart — из серии SPT 4.8, например TE 927837-2
    • Для типоразмера MAXI — из серии NG1 8.0, например TE 1801432-1

    Для подключения к винтовой площадке используется О-образная клемма TE 626034-2

    Патроны и разъемы задних фонарей

    Патрон лампы габаритов (артикул 8450104313)Патрон лампы габаритов (артикул 8450104313)

    1) Патрон лампы габаритов (артикул 8450104313)

    • Используется патрон Koito (будет дополнено…) или КДПА.453716.016
    • Разъем 2-х пиновый серый Yazaki 7283-1027
    • Пины из серии 2.3II(090II), например Yazaki 7116-4021
    • Так же есть ответная часть Yazaki 7282-1027, пины Yazaki 7114-4021

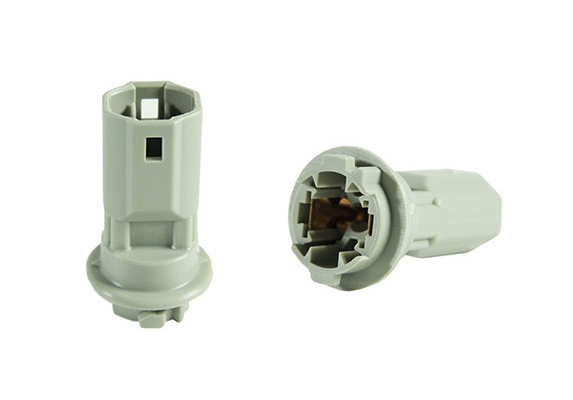

    Патрон лампы заднего хода (артикул 8450104311)Патрон лампы заднего хода (артикул 8450104311)

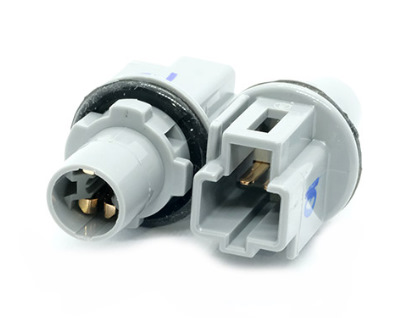

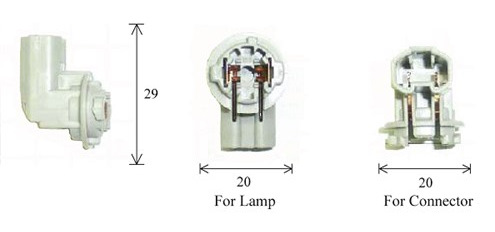

    2) Патрон лампы заднего хода (артикул 8450104311)

    • Используется патрон Koito C1583E или КДПА.453716.018 или Molex 353430210
    • Разъем 2-х пиновый серый Yazaki 7283-8123-40 (или белый Toyota 90980-11148)
    • Пины из серии 2.3II(090II), например Yazaki 7116-4021
    • Так же есть ответная часть Yazaki 7282-4424-40 (или Toyota 90980-11159), пины Yazaki 7114-4021

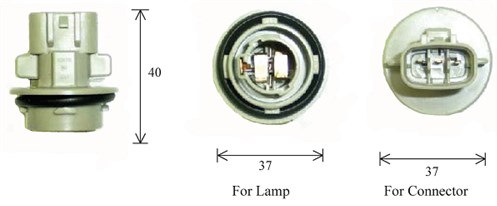

    Патрон лампы стоп-сигнала и габарита (артикул 8450104312)Патрон лампы стоп-сигнала и габарита (артикул 8450104312)

    3) Патрон лампы стоп-сигнала и габарита (артикул 8450104312)

    • Используется патрон Koito C4531C или КДПА.453716.015
    • Разъем 3-х пиновый герметичный чёрный Yazaki (будет дополнено…)

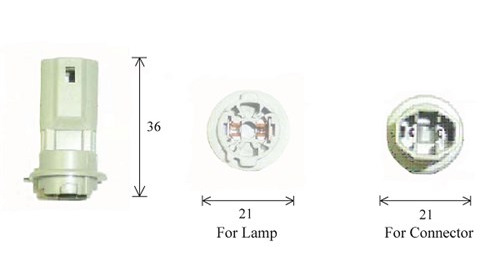

    Патрон лампы повторителя поворота (артикул 8450104310)Патрон лампы повторителя поворота (артикул 8450104310)

    4) Патрон лампы повторителя поворота (артикул 8450104310)

    • Используется патрон Koito C1583A или КДПА.453716.017
    • Разъем 2-х пиновый серый Yazaki 7283-8123-40 (или белый Toyota 90980-11148)
    • Пины из серии 2.3II(090II), например Yazaki 7116-4021
    • Так же есть ответная часть Yazaki 7282-4424-40 (или Toyota 90980-11159), пины Yazaki 7114-4021

    Блоки предохранителей и реле

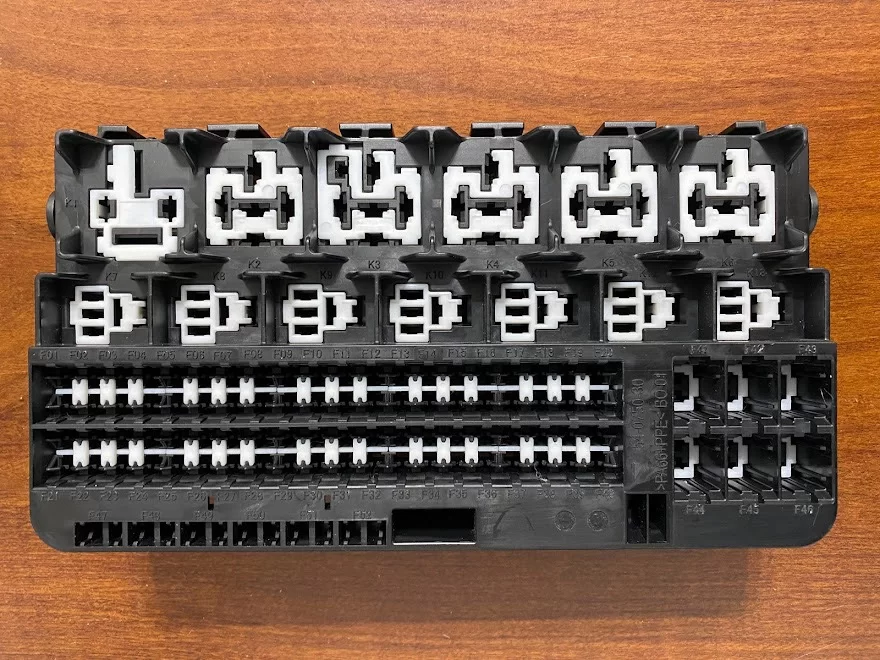

    Монтажный блок в салоне:

    1) Салонный Yazaki 54-0750-30 (находится под декоративной панелью над ногами водителя), вставлен в переходную рамку Yazaki 7154-7965-30

    В блоке используются клеммы:
    1.1 Для силового реле R1

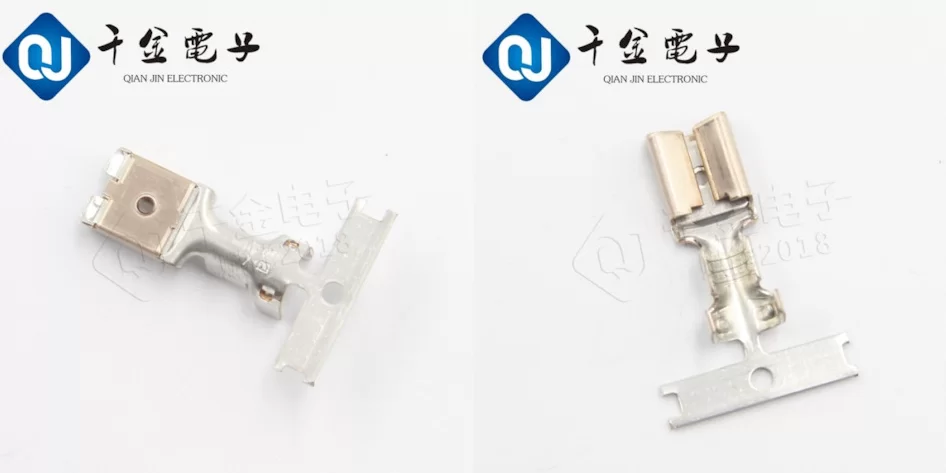

    Yazaki 7116-3250

    • клеммы контактной группы Yazaki 7116-3250 из серии 58 L
    • клеммы электромагнита Yazaki 7116-2876 из серии 58 M
    • замок белый Yazaki 7154-7737

    1.2 Для силовых реле R2 — R6

    Yazaki 7116-2877Yazaki 7116-4110-02

    • клеммы контактной группы и электромагнита Yazaki 7116-2876 из серии 58 M
    • клемма сигнального контакта для R3 — Yazaki 7116-4110-02 из серии Yazaki YESC 2.8
    • замок белый Yazaki 7154-7735 (для R3 — Yazaki 7154-7736)

    1.3 Для микрореле R7 — R13

    Yazaki 7116-2438-02
    Yazaki 7116-1686-02

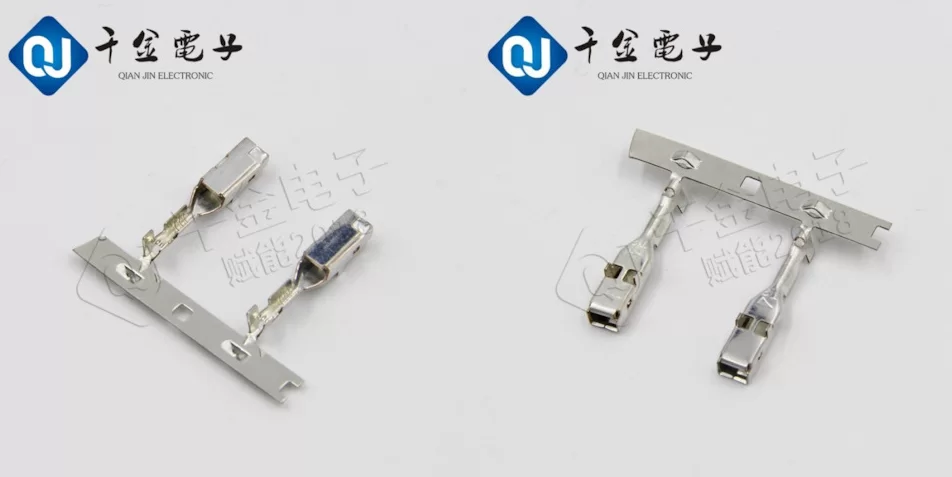

    • клеммы контактной группы Yazaki 7116-2437-02 из серии 250
    • клеммы электромагнита Yazaki 7116-1686-02 из серии 187
    • замок белый Yazaki 7154-7734

    1.4 Для 40 предохранителей (F1 — F40) типоразмера mini

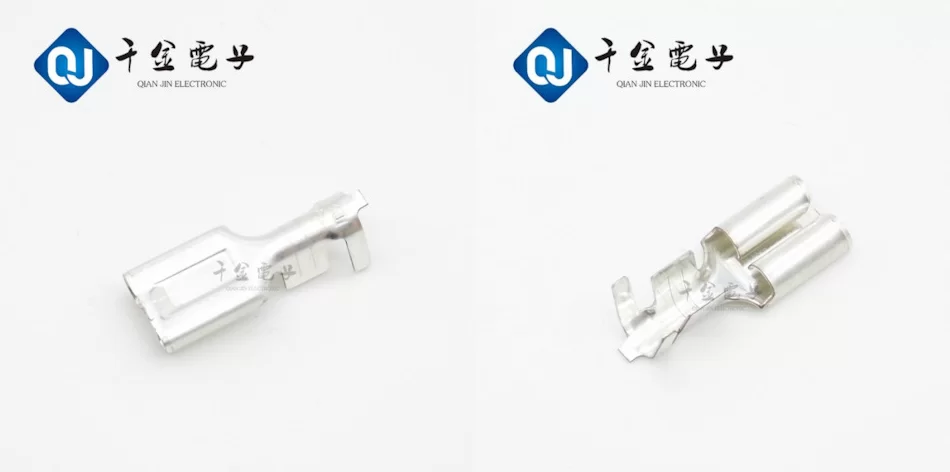

    Yazaki 7126-8825-02

    • клеммы Yazaki 7126-8826-02
    • замок белый Yazaki 7154-7733 (один на 4 клеммы)

    1.5 Для 6 предохранителей (F41 — F46) типоразмера JCase

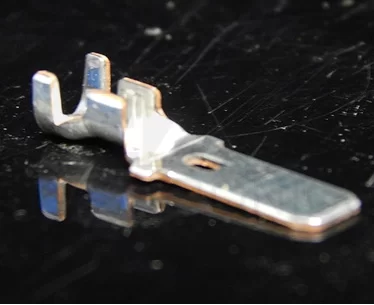

    Yazaki 7114-2351-02

    • клеммы Yazaki 7114-2351-02 из серии 250
    • замок белый Yazaki 7154-7732

    В верхнем правом углу присутствует две дополнительных колодки предохранителей:
    1.1 Колодка на 4 предохранителя (F47 — F50) типоразмера Standart TE 185847-2, спецификация
    Клеммы из серии SPT 4.8, например TE 927837-2
    1.2 Колодка на 8 предохранителей (F51 — F58) типоразмера mini TE 1801567-1, спецификация
    Клеммы из серии MCP 2.8, например TE 1-968851-1

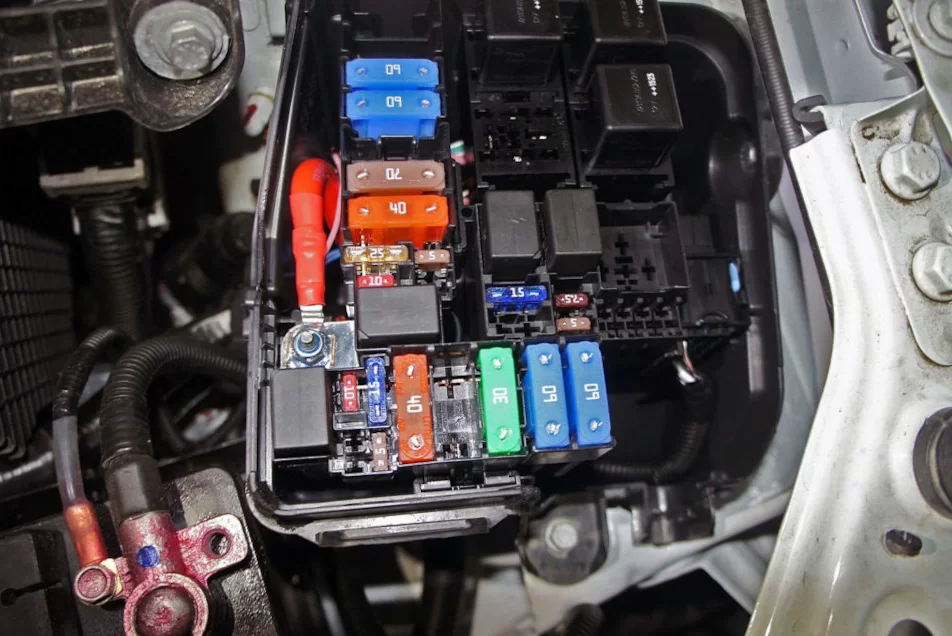

    Монтажный блок в моторном отсеке:

    TE 185403-2

    TE 185402-2

    Блок состоит как из набора модулей, так и отдельных колодок.

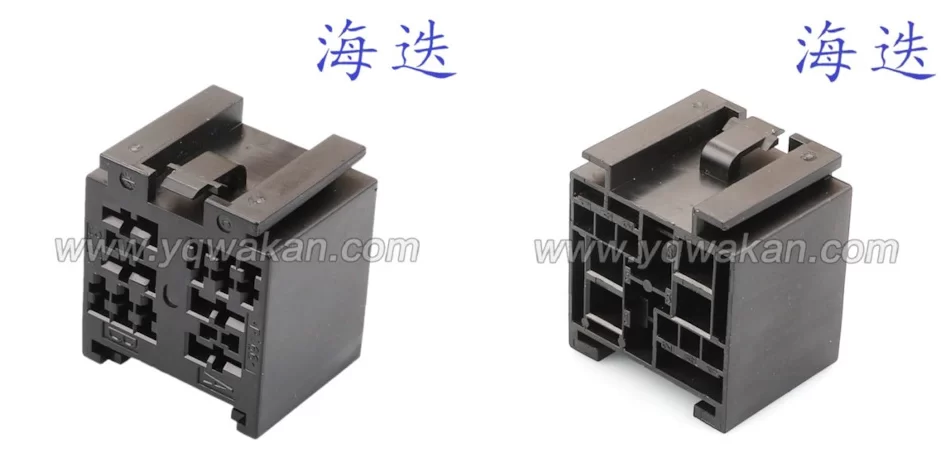

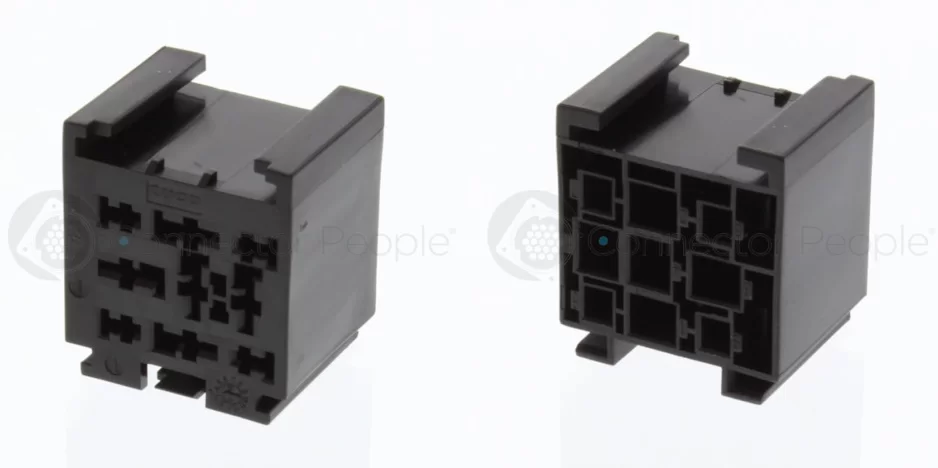

    В качестве отдельных колодок для силовых реле типоразмера B используется TE 185403-2 (перекрестный номер Renault 7703 297 576), клеммы из серии SPT 4.8, например TE 927837-2.

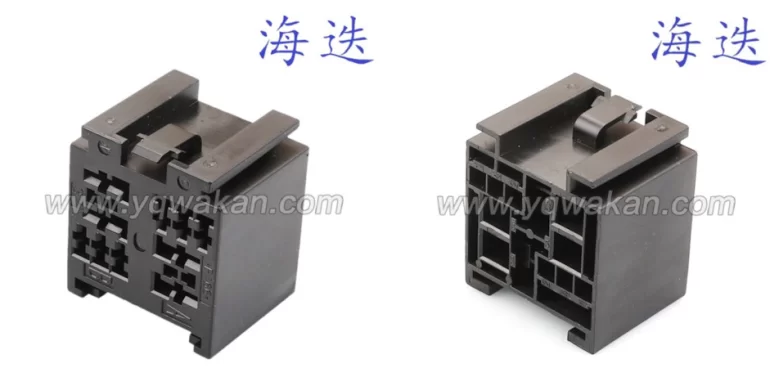

    Также у производителя есть колодка для 2-х микрореле типоразмера A — TE 185402-2 (перекрестный номер Renault 7703 297 574).

    Клеммы из серии SPT 4.8 и JPT 2.8, например TE 927837-2 и TE 927768-3 соответственно. Стоит уточнить, что JPT 2.8 имеет две версии — старая и новая. Подойдут только старый вариант.

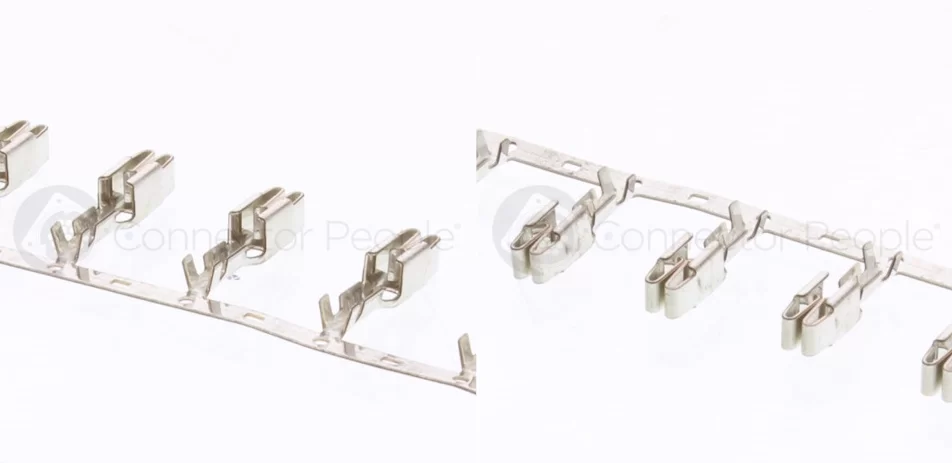

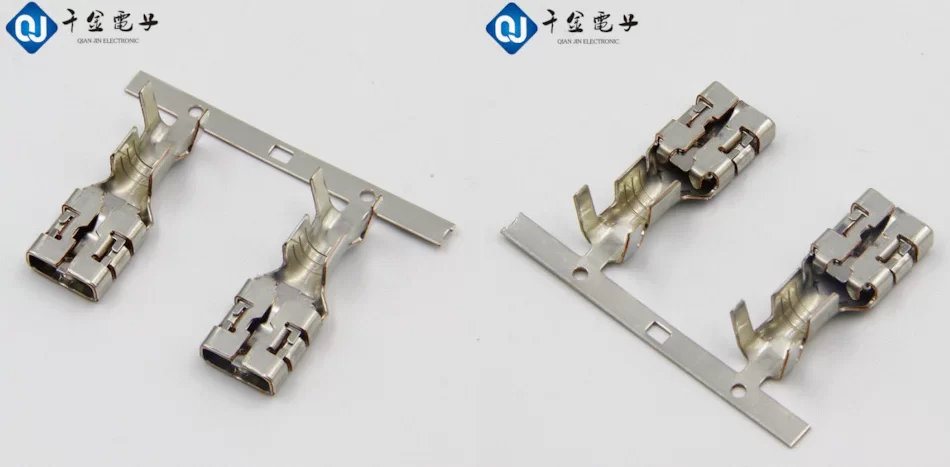

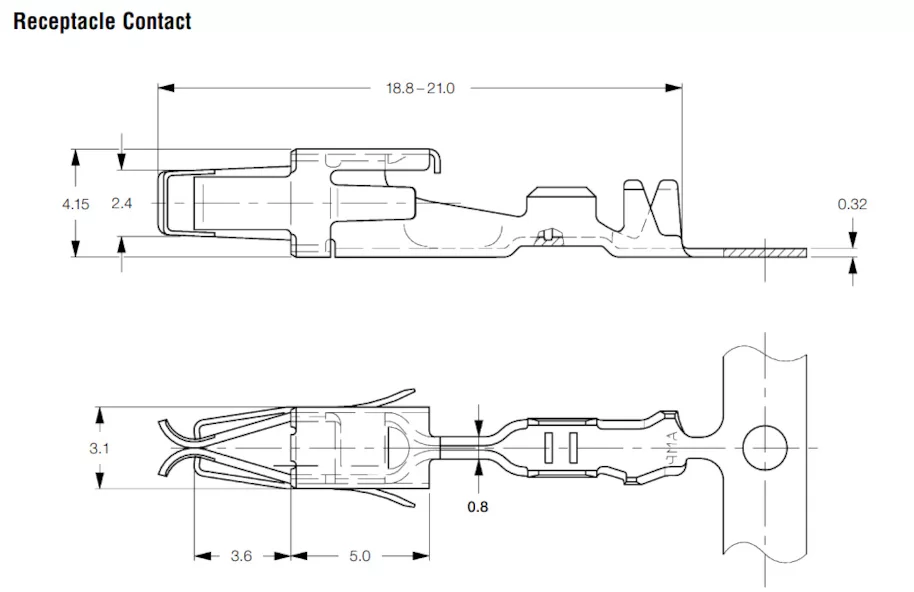

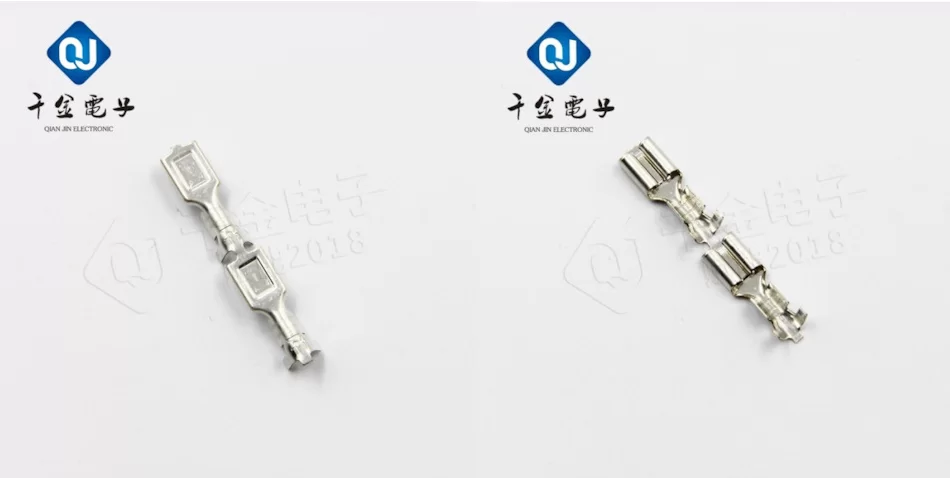

    Junior Power Timer 2.8 старой версии

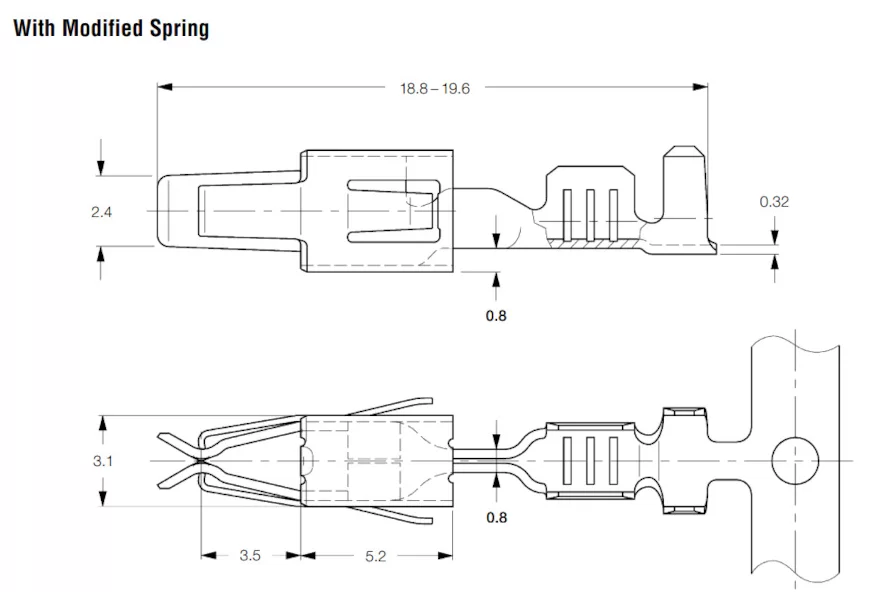

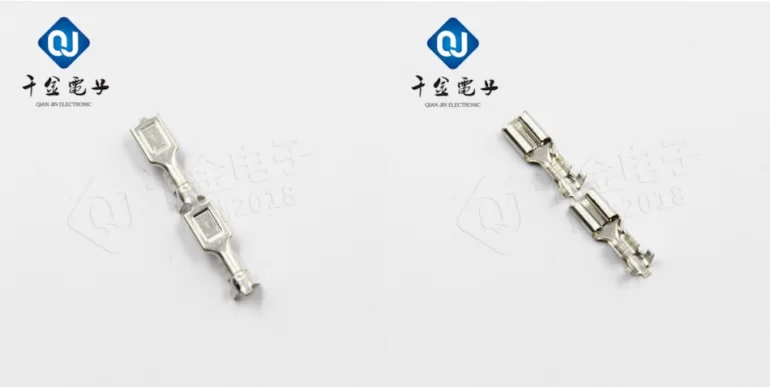

    Junior Power Timer 2.8 новой версии — с модифицированной пружиной

    Клеммы, используемые в модулях для предохранителей:

    • Для типоразмера mini — из серии JPT 2.8 старой версии, например все те же TE 927768-3
    • Для типоразмера Standart — из серии SPT 4.8, например TE 927837-2
    • Для типоразмера MAXI — из серии NG1 8.0, например TE 1801432-1

    Для подключения к винтовой площадке используется О-образная клемма TE 626034-2

    Где купить: в нашем интернет-магазине (категория Разъемы для Весты).

    Ключевые слова: монтажный блок лада веста | руль лада веста | задние фонари лада веста | подсветка салона лада веста | двери лада веста | магнитола лада веста | передние колонки лада веста

    Поделиться в социальных сетях:

    Была ли эта информация полезна для вас?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

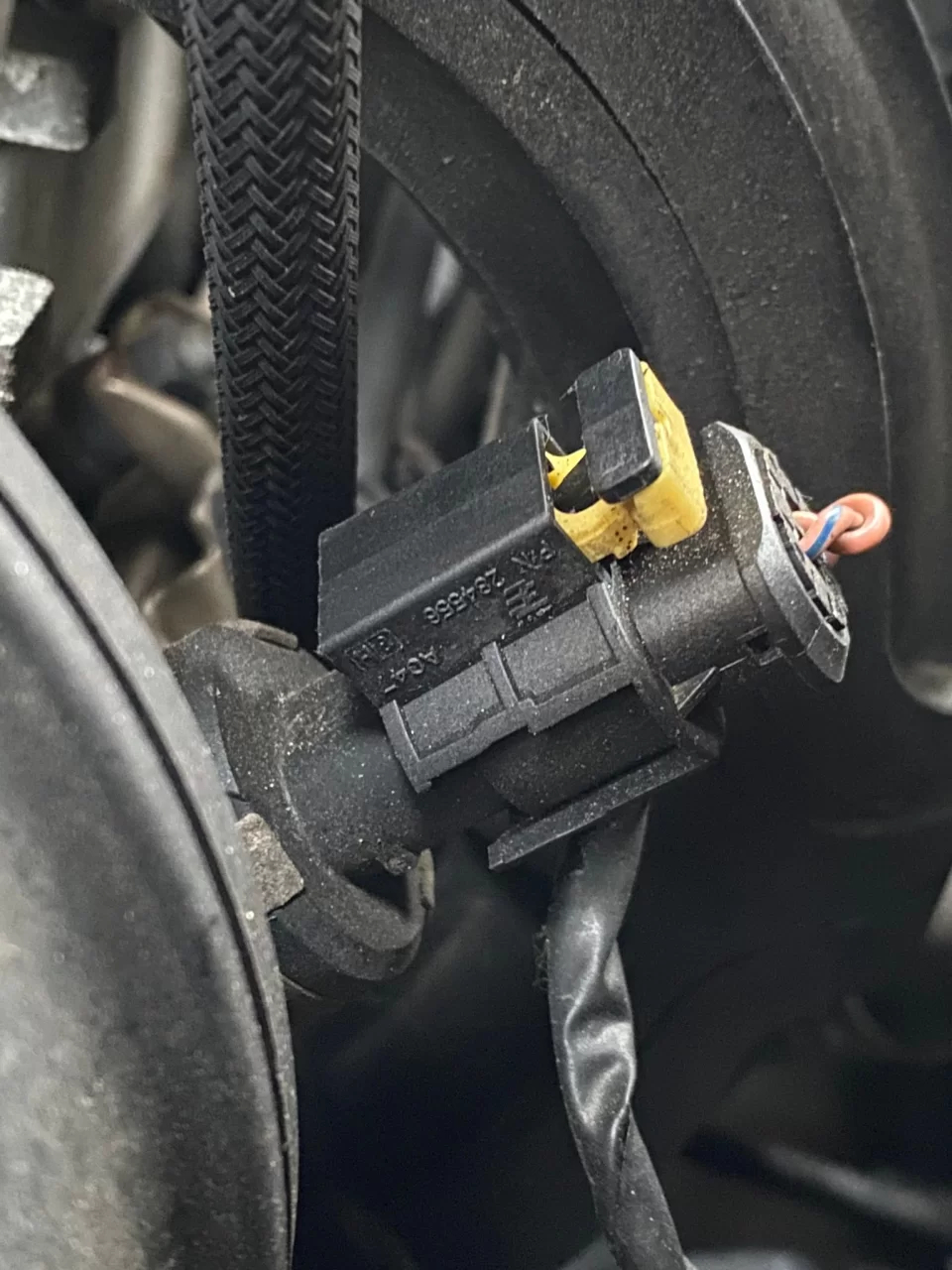

    1. Подскажите разъем клапана регулировки фаз 21179 двс

      Нравится 0 Не нравится
    2. Гость Николай
      Гость Николай
      15 июля 2022 05:01

      Разъем на Лада Веста Кросс

      Привод вентилятора

      Корректор фары левой

      Нравится 0 Не нравится
      1. Лада.Онлайн 15 июля 2022 07:23

        Продажа разъемов для Весты в этом разделе.

Поиск статей и новостей:
Поиск товаров:
Главные новости:
ТОП товаров в магазине (еще)

    С какой отметки на ваш взгляд должна начинаться цена Весты?


    Голосовать
Этот сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.
Подробнее Принять
