    Предписание по решению проблем с вентилятором охлаждения двигателя Лада Ларгус

     03 май 2016  LadaOnline    21 746    0

    Предписание по решению проблем с вентилятором охлаждения двигателя Лада Ларгус

    В апреле 2016 года было подписано предписание, на основании которого АвтоВАЗ может отозвать из эксплуатации почти 7000 автомобилей Лада Ларгус. Мероприятие проводится в целях безусловной защиты потребителей от возможного несоответствия в работе вентилятора охлаждения двигателя автомобилей Лада Ларгус.

    Предписание АвтоВАЗа №29-16

    Предписание АвтоВАЗа №29-16

    Приложение 1 и 3 в архиве ( Чтобы скачать файлы нужно авторизироваться на сайте), пароль: лада.онлайн

    Доработка жгута двигателя K4M

    Отсоединить клемму «массы» от аккумулятор. Открыть крышки монтажного блока и извлечь из него разъёмы С61 ,С7, С60.

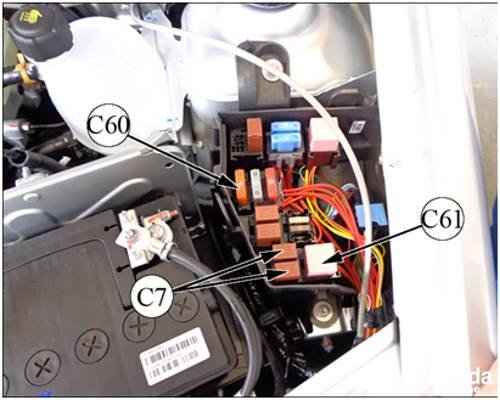

    Рисунок 1 – Снятие крышек монтажного блока ЛаргусРисунок 2 – Извлечение разъемов из монтажного блока Ларгус

    Извлечь предохранители и реле из разъёмов С61 ,С7, С60.

    Рисунок 3 – Извлечение предохранителя и реле из разъемов Ларгус

    Вскрыть гофру в узле F в сторону узла Е на 10 см с помощью ножа. После вскрытия гофры проверить провода на наличие повреждений.

    Рисунок 4 – Вскрытие гофры жгута проводов Ларгус

    Извлечь отвод жгута проводов ВР7.

    Рисунок 5 – Извлечение отвода жгута проводов: 1 – отвод жгута проводов

    В кассете С60 открыть серый спейсер, отодвинув его в сторону проводов с помощью экстрактора.

    Рисунок 6 – Открывание спейсера: а) – спейсер закрыт; б, в – отодвигание спейсера; г – спейсер открыт.

    Извлечь провод 21496 из разъёма C60 (гнездо S) с помощью экстрактора.

    Рисунок 7 – извлечение провода из разъема С60

    Извлечь провода 21493 из разъёма С61 (гнездо 3) с помощью экстракторов. Установить экстрактор в гнездо кассеты со стороны фиксирующего усика. Извлечь из кассеты провод с наконечником.

    Рисунок 8 - Извлечение провода из разъема С61

    Извлечь провода 21494 и 21495 из разъёма С7 (гнездо A3,B3) с помощью экстракторов. Установить экстрактор в гнездо кассеты со стороны фиксирующего усика. Извлечь из кассеты провод с наконечником.

    Рисунок 9 – Извлечение провода из разъема С7

    Установить провода новой сварки BP7 в разъёмы C60 (гнездо S), С7 (гнездо A3, B3), С6 1 (гнездо 3). Установить новый отвод (реф.№ 8450090226) под гофрированную трубку. Нанести изоляцию на провода в зоне начала гофрированной трубки с помощью липкой ленты и сформировать узел (лента липкая типа PVC 19X33M BK). Обмотать место вскрытия гофрированной трубки липкой лентой методом спиральной обмотки (лента липкая типа PVC 19X33M BK). Установить в обратном порядке предохранители и реле. Произвести визуальный контроль по установке наконечников в посадочные места гнёзд разъёмов C60 (гнездо S), С7 (гнездо A3, B3), С61 (гнездо 3).

    Напомним, другая недоработка конструкции связана с креплением бачка омывателя. Доработайте свой Ларгус с нашим сайтом!
