- нарушения трассы жгута;
- отклонения величины зазоров между жгутом двигателя и окружающими жгут деталями;
- повреждения изоляции в местах возможного контакта жгута со шпилькой механизма переключения диапазонов трансмиссии, с площадкой АКБ, с деталями системы охлаждения двигателя.
- отсоединить кузовную часть жгута двигателя от всех разъемов на кузове аналогично операциям демонтажа жгута;
- перекрутить кузовную часть жгута на 360 градусов по часовой стрелке, расправив при этом возможно образовавшиеся заломы и складки на жгуте;
- установить кабель-канал кузовной части жгута на кузов, убедиться в исключении имевшегося вредного контакта жгута;
- подключить жгут к разъемам на кузове.
- Если это отзывная кампания, значит в ближайшее время новость появится на сайте Росстандарта и владельцы этих автомобилей будут проинформированы о необходимости посещения дилерского центра LADA.
- Если это мероприятие относится к сервисным кампаниям, значит все необходимые работы будут выполнены при первом посещении автоцентра (например, во время очередного ТО).
- АВТОВАЗ отзывает Lada Vesta и XRAY из-за перетирания топливного шланга
- АВТОВАЗ на Lada XRAY вместе с заменой насоса омывателя удаляет дренажную пробку
АВТОВАЗ проверяет Lada XRAY с CVT на возможное перетирание жгута двигателя
29 ноября 2020 Лада.Онлайн 8 060 6
В ноябре дилерские центры LADA получили предписание АВТОВАЗа «По устранению отклонения трассы жгута двигателя от номинальной на XRAY CVT». В списке на проверку 3672 автомобилей с вариатором с датой отгрузки с 18.06.2019 по 06.07.2020 год. Сайт Лада.Онлайн ознакомился с документом.
Инженерами АВТОВАЗа была разработана методика оценки и устранения отклонения трассы жгута двигателя от номинальной по КД в месте перехода жгута с кузова на двигатель на автомобиле XRAY c CVT.
Порядок действий:
1. Установить автомобиль на рабочее место, затормозить стояночным тормозом, открыть капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
2. Снять аккумуляторную батарею в соответствии с требованиями ТИ 3100.25100.20597.
3. Снять воздушный фильтр с патрубком подачи воздуха и шлангом впускной трубы в сборе в соответствии с требованиями ТИ 3100.25100.20592.

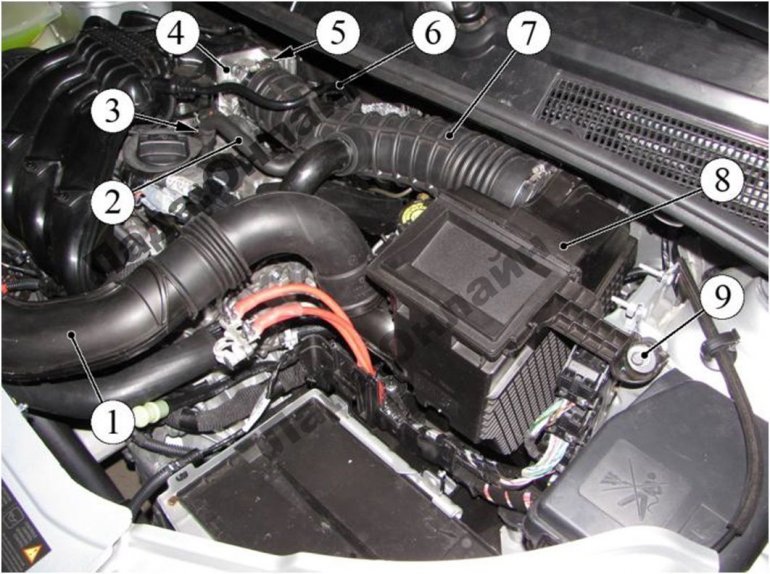

Рисунок 1 – Воздушный фильтр с патрубком подачи воздуха и шлангом впускной трубы в сборе: 1 – патрубок подачи воздуха; 2 – верхний шланг вентиляции картера; 3 – хомут крепления верхнего шланга вентиляции картера; 4 – дроссельный патрубок; 5 – хомут крепления шланга впускной трубы; 6 – шланг вакуумного усилителя тормоза; 7 – шланг впускной трубы; 8 – воздушный фильтр; 9 – болт крепления воздушного фильтра
7. Осмотреть жгут проводов двигателя на предмет:

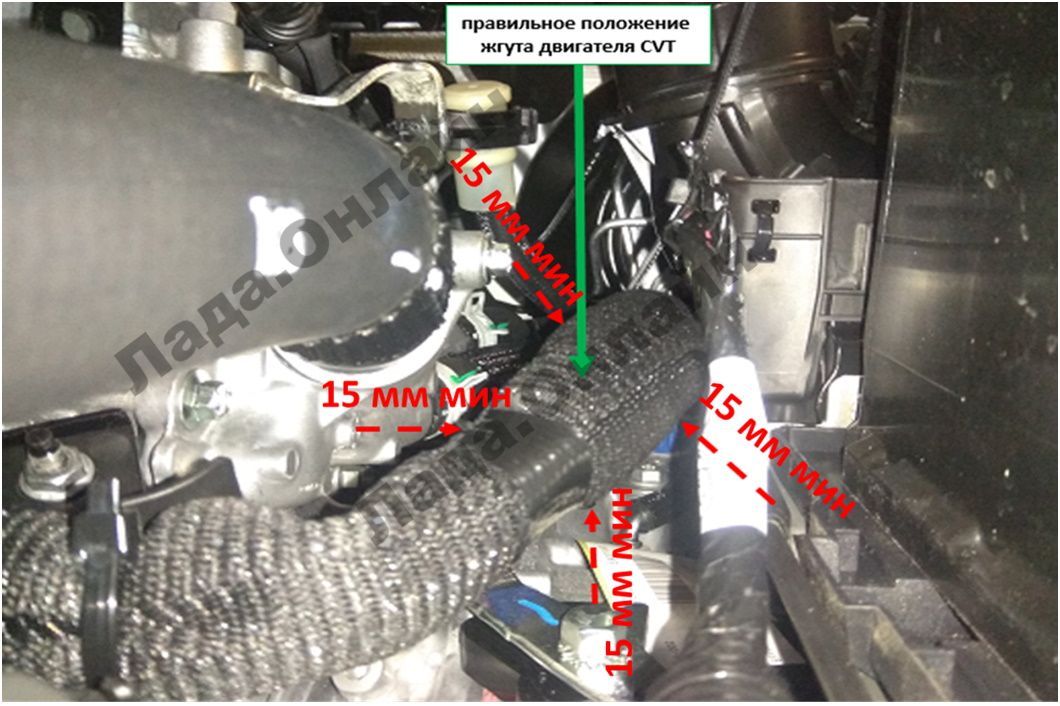

Правильная трасса жгута проводов двигателя показана на рисунке 2.
Рисунок 2 – Трасса жгута проводов двигателя
8. В случае соответствия положения жгута двигателя и соблюдения зазоров согласно рисунку 2, убедиться в отсутствии повреждений жгута.
9. Если на автомобиле зазор между жгутом двигателя и шпилькой механизма переключения диапазонов трансмиссии менее 15 мм, вероятно кузовная часть жгута была перекручена на 360 градусов при установке жгута при сборке автомобиля. Номинальный зазор – 30 мм (штангенциркуль).
10. Для исключения дефекта произвести устранение отклонения трассы жгута следующим образом:
Стоит отметить:
Проведение отзывных кампаний — нормальная практика и во всем мире и в России. Это свидетельствует об ответственности автопроизводителя, о его заинтересованности в сохранении долгосрочных отношений со своими клиентами. К сожалению, многие до сих пор воспринимают подобные акции в негативном свете.
Напомним, любой владелец LADA может самостоятельно проверить свой автомобиль в отзывных кампаниях.
