    Устройство и отзывы о выхлопной (выпускной) системе Lada XRAY

     23 сентябрь 2016  LadaOnline    5 388    0

    Устройство и отзывы о выхлопной (выпускной) системе Lada XRAY

    Lada XRAY базируется на глобальной платформе Renault–Nissan B0, с которой сходят автомобили Renault Logan/Sandero/Duster, Nissan Almera и Lada Largus. Конструкция системы выпуска отработавших газов этих автомобилей имеет много общего. Рассмотрим устройство и особенности выхлопной системы Lada XRAY.

    Схема выпускной системы Lada XRAY с двигателем H4M:

    Схема выпускной системы Lada XRAY

    1 – каталитический нейтрализатор; 2 –дополнительный глушитель; 3 – основной глушитель; А – зона резки; Б – зона резки.

    Выхлопная система не имеет разъемных соединений между глушителями. Вся конструкция подвешена к кузову автомобиля с помощью двух резиновых подушек (пряники). Со стороны каталитического нейтрализатора система выпуска крепится фланцем к выпускному коллектору при помощи болтов. Для снижения вибраций на кузов на патрубке дополнительного глушителя установлен демпфер, а соединение приемной трубы с выпускным коллектором сделано шарнирным.

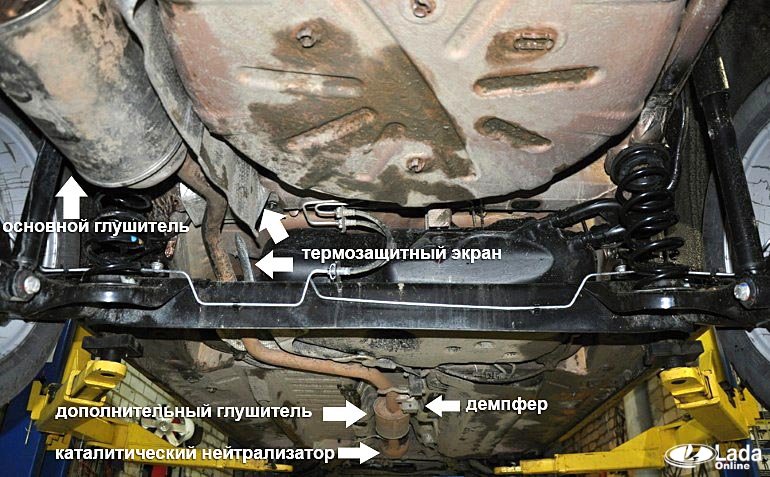

    Схема выпускной системы Lada XRAY

    Каталитический нейтрализатор встроен в приемную трубу и расположен снизу автомобиля. От воздействия высокой температуры детали выхлопной системы XRAY защищают термозащитные экраны. Глушитель спрятан в нише и не свисает, что исключает его повреждение в ходе эксплуатации автомобиля.

    выхлопная система Lada XRAYвыхлопная система Lada XRAYвыхлопная система Lada XRAYвыхлопная система Lada XRAYвыхлопная система Lada XRAYвыхлопная система Lada XRAY

    В случае отдельной замены глушителя необходима резка трубопроводов и последующая сборка с помощью ремонтных зажимных муфт. Для этого на системе выпуска предусмотрены две зоны А и Б для выполнения резки.

    Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность креплений. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе. А вы сталкивались с неисправностью выхлопной системы на Lada XRAY? Насколько серьезные были поломки?

    Напомним, другие инструкции по эксплуатации XRAY можно найти в этой категории или по содержанию.

    Источник фото: drom.ru
