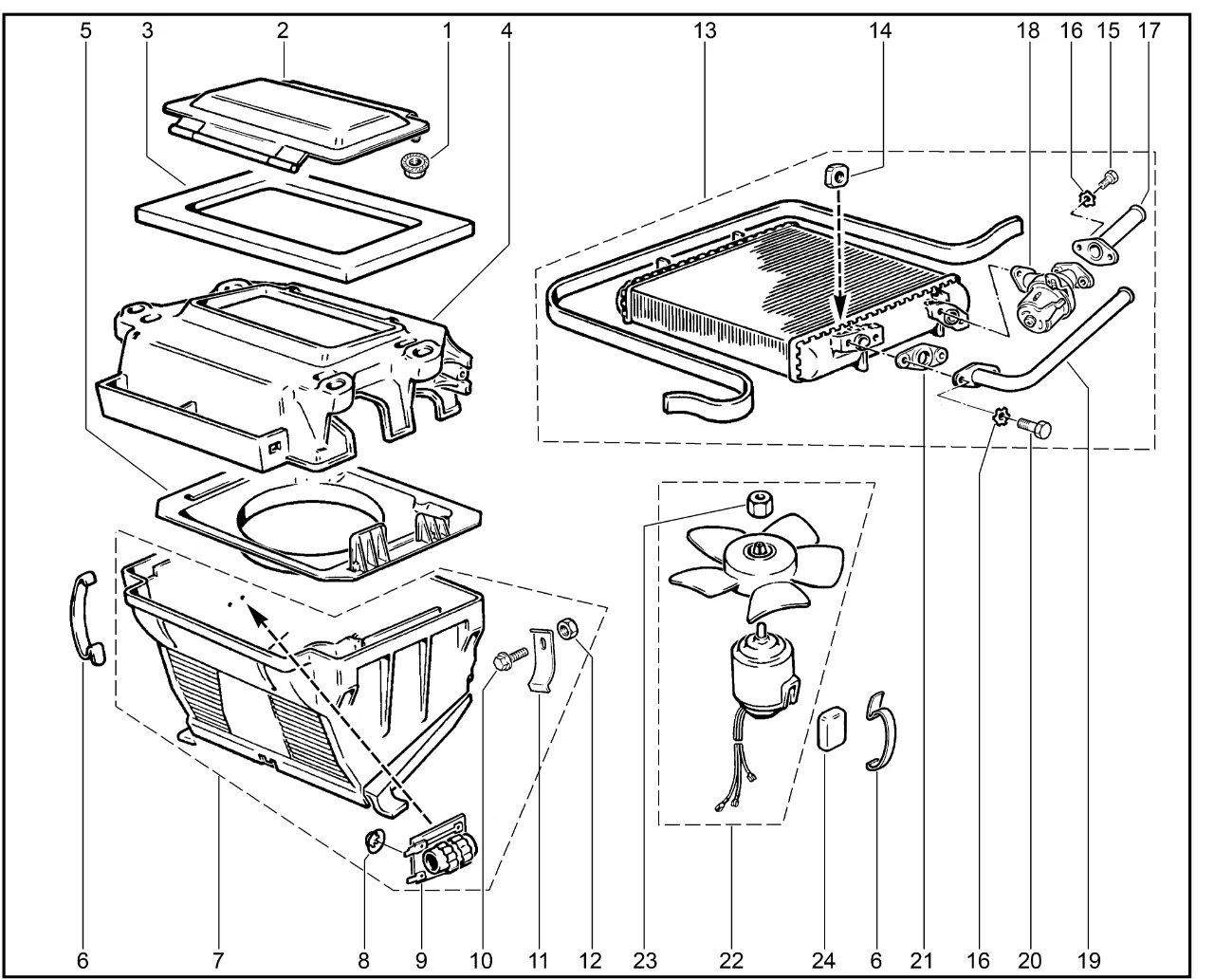

Отопитель (без кондиционера)(М6.1) (деталировка)
| № | Наименование детали | Артикул | Дополнительный артикул |
|---|---|---|---|
| 1 | Гайка М5 | 00001003831801 | 8450004501 |
| 2 | Крышка воздухопритока | 21210810135000 | 8450108050 |
| 3 | Прокладка кожуха радиатора | 21061810119500 | 8450053559 |
| 4 | Кожух радиатора | 21010810102010 | 8450108051 |
| 5 | Кожух | 21010810114000 | 8450108053 |
| 6 | Скоба крепления электродвигателя и кожухов отопителя | 21010810111000 | 8450052952 |
| 7 | Кожух направляющий вентилятора | 21213810109400 | 8450108052 |
| 8 | Шайба пружинная 4 мм | 00001004195076 | 8450001860 |
| 9 | Резистор добавочный | 21050810108100 | 8450072853 |
| 10 | Болт М6х16 с зубчатым буртиком | 00001003836421 | 8450001354 |
| 11 | Пружина прижимная | 21010810110500 | 8450108054 |
| 12 | Гайка M6 | 00001000725911 | 8450050048 |
| 13 | Радиатор отопителя | 21210810105010 | 8450057518 |
| 14 | Гайка М6 квадратная | 00001004089301 | 8450050204 |
| 15 | Болт М6х12 | 00001000902021 | 8450001555 |
| 15 | Болт М12х1,25х80 | 00001005541421 | 8450050239 |
| 16 | Шайба 6 стопорная | 00001000615471 | 8450001408 |
| 17 | Труба впускная радиатора | 21210810132800 | 8450057522 |
| 18 | Кран управления отопителем | 21010810115000 | 8450052953 |
| 19 | Труба выпускная радиатора | 21210810132000 | 8450057521 |
| 20 | Болт М6x16 | 00001000902221 | 8450001158 |
| 21 | Прокладка уплотнительная | 21010810133200 | 8460001096 |
| 22 | Электродвигатель с вентилятором | 21010810107802 | 8450072746 |
| 23 | Гайка | 21010810113400 | 8450108055 |
| 24 | Подушка | 21010810113600 | 8450108056 |
