Замена вентилятора печки и кондиционера Lada Niva Legend

В 2020 году Lada 4x4 (сейчас Niva Legend) получила обновления. Например, на внедорожник начали устанавливать новую климатическую систему. Как самостоятельно заменить вентилятора системы климата рассказывается в технологической инструкции завода.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Снятие

Отвернуть винты крепления вещевого ящика, см. рисунок 3-1, снять вещевой ящик (отвертка крестообразная).

Рисунок 3-1 – Крепление вещевого ящика: 1 – вещевой ящик; 2 – панель приборов; 3 – винт крепления вещевого ящика

Отсоединить колодку 1, рисунок 5-5, жгута проводов панели приборов от колодки 2 электровентилятора системы вентиляции, отопления и кондиционирования, извлечь колодку проводов электровентилятора из держателя на корпусе блока отопителя и испарителя (отвертка плоская).

Отвернуть винты крепления кожуха 3 и микромоторедуктора заслонки рециркуляции, снять кожух (головка сменная Torx 20, вороток).

Рисунок 5-5 – Электрический разьем электродвигателя системы вентиляции, отопления и кондиционирования: 1 – колодка жгута проводов панели приборов; 2 – колодка проводов электродвигателя; 3 – кожух микромоторедуктора заслонки рециркуляции

Отвернуть винты 1, рисунок 5-6, крепления промежуточного воздухопровода 2, снять воздухопровод (головка сменная Torx 20, вороток).

Рисунок 5-6 – Крепление промежуточного воздухопровода: 1 – винт крепления воздухопровода; 2 – воздухопровод промежуточный

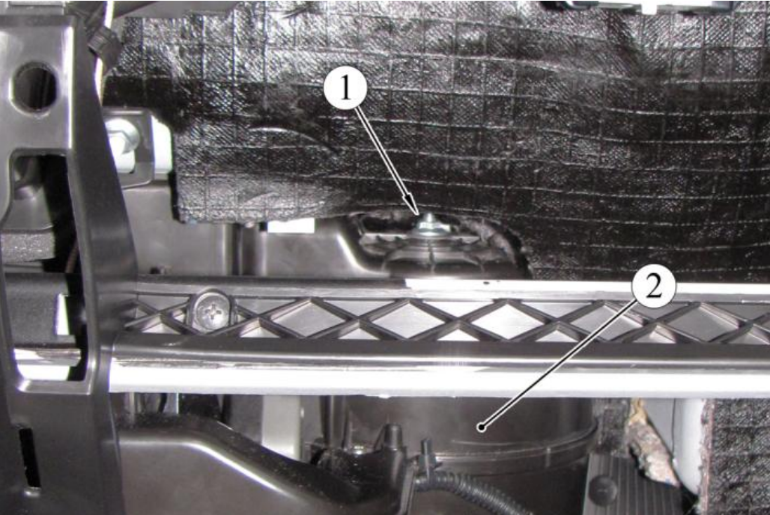

Рисунок 5-7 – Крепление электродвигателя системы вентиляции, отопления и кондиционирования: 1 – гайка крепления электродвигателя; 2 – корпус блока отопителя и испарителя

Отвернуть гайку 1, рисунок 5-7, крепления электродвигателя, одновременно придерживая электродвигатель за крыльчатку вентилятора через открытый проем воздухопровода в нижней части корпуса блока отопителя и испарителя,  пуская вниз, извлечь электродвигатель из корпуса блока отопителя и испарителя (ключ гаечный 10).

Установка

Поднести электродвигатель к установочному проему блока отопителя и испарителя, завести в проем колодку с электрическими проводами электродвигателя и через вентиляционное отверстие щеточного узла вывести колодку во всасывающий канал воздуховода. Поднимая вверх и одновременно протягивая провода, установить электродвигатель в корпус блока отопителя и испарителя, закрепить гайкой.

Установить промежуточный воздуховод, уложив провода электродвигателя в паз воздуховода.

Закрепить колодку проводов электродвигателя в держателе на корпусе блока отопителя и испарителя, подсоединить колодку жгута проводов панели приборов.
