Как снять жабо (ветровую накладку) Lada Largus FL
12 марта 2021 Лада.Онлайн 2 069 0
Один из обновленных элементов Lada Largus FL (фейслифт с 2021 года) - накладка рамы ветрового окна (жабо). Теперь на ней размещаются жиклеры омывателя лобового стекла. Как заменить жабо своими руками рассказывается в технологической инструкции завода.
Снятие
Поднять декоративные колпачки гаек 3, рисунок 6-1, крепления рычагов 1 стеклоочистителя, отвернуть гайки и снять рычаги (ключ гаечный 13).
Рисунок 6-1 – Крепление рычагов стеклоочистителя: 1 – рычаг стеклоочистителя; 2 – накладка рамы ветрового окна; 3 – гайка крепления
Из отверстий в накладке 1, рисунок 6-2, извлечь заглушки 2 винтов крепления накладки (отвертка плоская).
Снять накладку, отсоединив от жиклеров 3 омывателя стекла трубки.
Сжать фиксаторы жиклера и извлечь жиклер из отверстия в накладке (отвертка плоская)

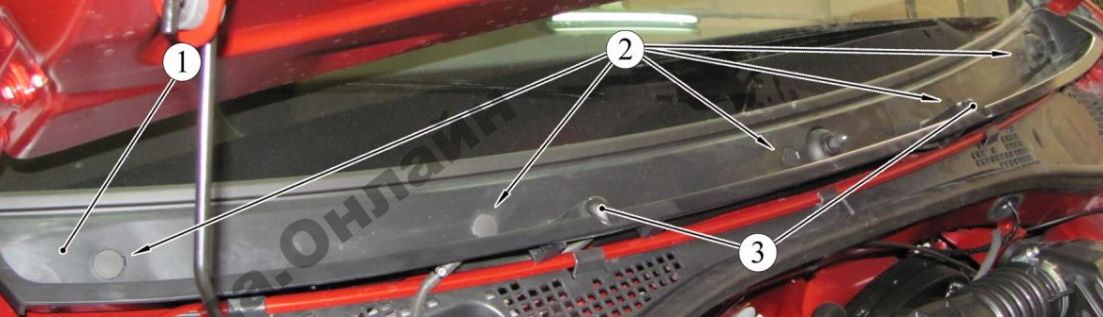

Рисунок 6-2 – Крепление накладки рамы ветрового стекла: 1 – рычаг стеклоочистителя; 2 – накладка рамы ветрового окна; 3 – гайка крепления
Установка
Установку накладки производить в обратной последовательности.
Другие инструкции по снятию деталей Lada Largus FL найдете тут.
