    Замена стоек амортизаторов на Lada XRAY и Largus

     08 август 2017  LadaOnline    316    1

    Замена стоек амортизаторов на Lada XRAY и Largus

    В передней и задней подвесках Lada XRAY и Largus установлены телескопические гидравлические газонаполненные амортизаторные стойки. В ходе эксплуатации их приходится менять на новые. Процесс их замены на XRAY и Largus аналогичен, т.к. оба автомобиля выпускаются на одной производственной линии B0.

    Внимание. Замену амортизаторов подвески следует производить комплектом для обеих сторон. Замена амортизатора с одной стороны не допускается.

    Передняя стойка амортизатора

    Артикул амортизатора передней стойки:

    • Lada XRAY: 543020550R
    • Lada Largus: 543024989R, 543027245R, 543024989R, 543027245R.

    Порядок снятия:

    1. Снять колесо.
    2. Извлечь жгут проводов датчика скорости из держателя №6.
    3. Вывернуть болт №7 крепления жгута проводов датчика.
    4. Снять держатель №6 (головка сменная 10, ключ трещоточный).
    5. Отсоединить передний тормоз в сборе от поворотного кулака (инструкция) и закрепить его на нижнем рычаге передней подвески.
    6. Вывернуть две гайки №1 болтов крепления поворотного кулака к стойке передней подвески.
    7. Извлечь боты и отсоединить стойку №5 от поворотного кулака (ключ гаечный 18, головка сменная 18, вороток).
    8. Закрепить поворотный кулак к кузову автомобиля.
    9. Вывернуть гайку №3 крепления штока №4 стойки передней подвески к кузову автомобиля (ключ кольцевой 21, шестигранник угловой 6).
    10. Снять верхнюю чашку №2 стойки передней подвески.
    11. Снять стойку №5 передней подвески.

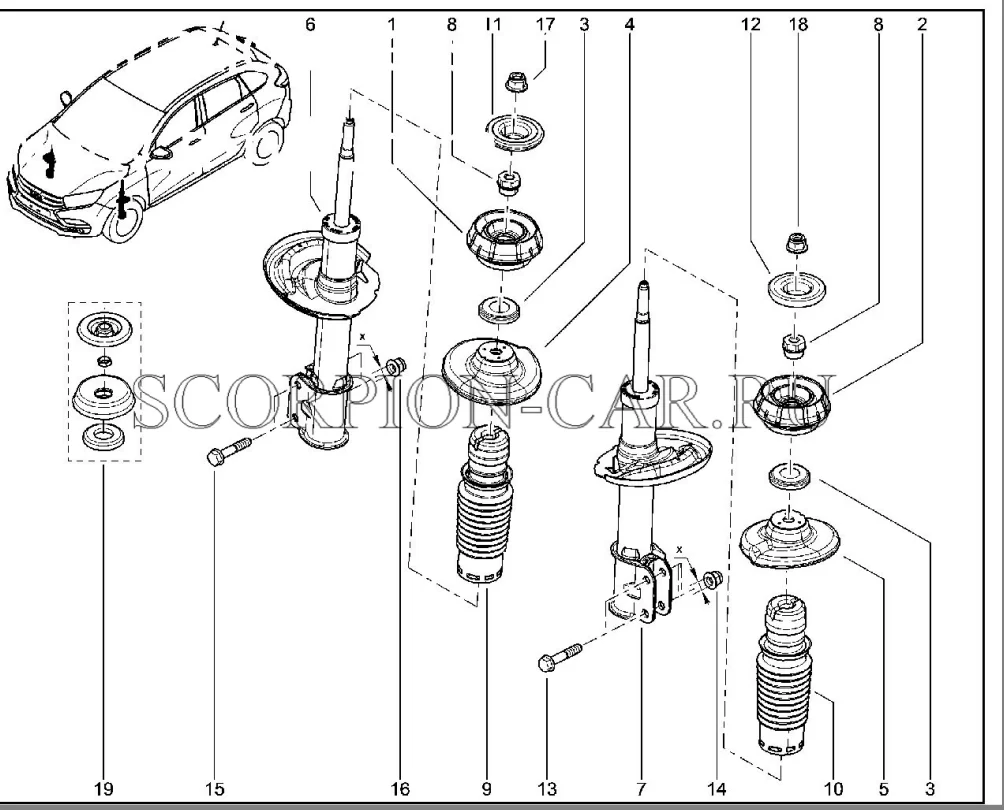

    Передняя стойка амортизатора XRAY и Largus

    Элементы крепежа, подлежащие обязательной замене:

    • гайка крепления верхней опоры стойки;
    • гайка крепления штока стойки передней подвески к кузову автомобиля;
    • гайки болтов крепления поворотного кулака к стойке передней подвески.

    При сборке стойки передней подвески контролировать положение крайних витков пружины относительно профиля опорных чашек. Пружина должна располагаться в канавках опорных чашек, как показано на рисунке:

    пружина передней стойки амортизатора XRAY и Largus

    Порядок установки:

    1. Сжать пружину (приспособление для разборки стоек КТ01-22 (ПКФ "ТЕП" г. Ир-кутск) или приспособление для сжатия пружин типа 12625 код 96 71 06 00 ф. "Stahlwille").
    2. Установить на стойку верхнюю опорную чашку №8 пружины, подшипник №7, верхнюю опору №6 и завернуть гайку №5. Момент затяжки гайки 62 Н.м (6,2 кгс.м) (шестигранник угло-вой 6, ключ кольцевой 27, вставка сменная 27 типа 58 22 40 27 ф. "Stahlwille", ключ моментный типа 50 18 00 12 ф. "Stahlwille").
    3. Разгрузить пружину.
    4. Установить стойку подвески на автомобиль, установить верхнюю чашку №4 стойки и завернуть на шток стойки гайку №3. Момент затяжки гайки 44 Н.м (4,4 кгс.м) (шестигранник угловой 6, ключ кольцевой 21, вставка сменная 21 типа 58 22 40 21 ф. "Stahlwille", ключ моментный типа 50 18 00 12 ф. "Stahlwille").
    5. Подсоединить стойку к поворотному кулаку, вставить болты крепления и завернуть гайки. Момент затяжки гаек 105 Н.м (10,5 кгс.м) (ключ гаечный 18, головка сменная 18, вороток, ключ моментный).
    6. Далее сборка в обратном порядке.

    установка передней стойки амортизатора XRAY и Largus

    Задний амортизатор

    Артикул амортизатора задней стойки:

    • Lada XRAY: 562109913R
    • Lada Largus: 6001549248, 8200779901, 6001549248, 8200779901.

    Внимание. Для предотвращения повреждения резинометаллических шарниров рычагов задней подвески не допускается вывешивание рычагов задней подвески с затянутыми шарнирами на величину превышающую положение рычагов при полностью разгруженных пружинах задней подвески.

    Порядок снятия:

    1. Отвести в сторону облицовку арок задних колес (для Лада Ларгус), снять облицовку боковин багажника (для Lada XRAY).
    2. Снять заглушки №1 мест крепления амортизаторов к аркам задних колес.
    3. Поднять автомобиль, установить под рычаг задней подвески трансмиссионную стойку и опустить автомобиль до начала сжатия пружины.
    4. Застопорить шток №2 и отвернуть гайку №3 крепления амортизатора к кузову (ключ гаечный 6, 16).
    5. Снять шайбу №4, верхнюю подушку №5 шарнира амортизатора и втулку шарнира амортизатора.

    снятие заднего амортизатора XRAY и Largus

    1. Вывернуть болт №3 крепления амортизатора к рычагу №1 задней подвески.
    2. Снять амортизатор №2 (головка сменная 21, вороток).
    3. Снять со штока амортизатора нижнюю подушку шарнира амортизатора и шайбу.

    снятие заднего амортизатора XRAY и Largus

    Повторное использование гайки крепления штока амортизатора к арке заднего колеса и болта крепления амортизатора к рычагу задней подвески не допускается.

    Порядок установки:

    1. Установить на шток амортизатора шайбу, нижнюю подушку и втулку шарнира амортизатора.
    2. Установить шток амортизатора в отверстие арки заднего колеса.
    3. Подсоединить амортизатор к рычагу задней подвески и завернуть, не затягивая, новый болт крепления (головка сменная 21, вороток).
    4. Вывести шток амортизатора в посадочное отверстие арки колеса, установить на шток верхнюю подушку шарнира амортизатора, шайбу и навернуть новую гайку крепления. Момент затяжки гайки 14 Н.м (1,4 кгс.м) (ключ гаечный 6, 16, вставка сменная 16 типа 58 22 10 16 ф. "Stahlwille", ключ моментный типа 50 18 00 04 ф."Stahlwille").
    5. Сборка в обратном порядке.
    6. Окончательную затяжку болтов крепления амортизаторов к рычагам задней подвески производить на автомобиле, стоящем на колесах (момент затяжки 105 Н.м).

    Инструкция взята из сборника технологических инструкций для Lada XRAY. Кстати, если верить ресурсным испытаниям Lada XRAY, сначала из строя выходят задние амортизаторы, затем передние. А вам приходилось менять стойки амортизаторов на Ларгусе или XRAY своими руками?

    Ключевые слова: передняя подвеска lada xray | передняя подвеска лада ларгус | задняя подвеска lada xray | задняя подвеска лада ларгус

    1   Нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Приходилось ли вам самому менять амортизаторы на XRAY или Largus?


    Похожие материалы
  • Устройство передней подвески Lada XRAY и отзывы о ней
  • Процесс снятия фары Лада Ларгус
  • Замена стоек амортизаторов Лада Веста
  • Комментарии

    0Нравится Не нравится

    Инструкция из книги по ремонту и эксплутации Lada XRAY.
    Передние амортизаторы
    замена передних амортизаторов xray

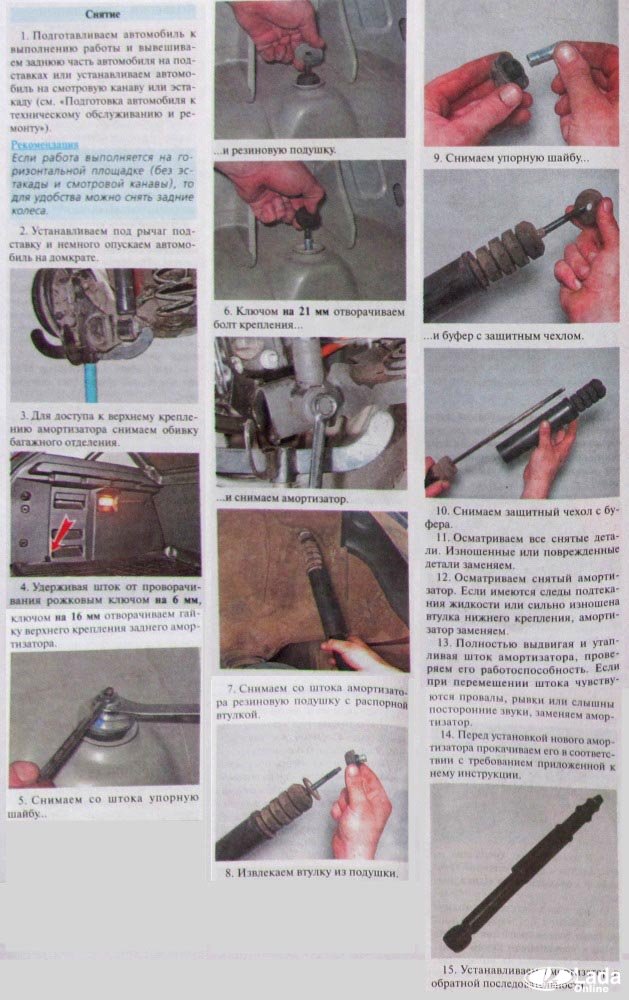

    Задние амортизаторы
    замена задних амортизаторов xray
