Как снять накладки арок колес Lada Niva Travel
29 мая 2021 Лада.Онлайн 8 840 1
На Lada Niva Travel (фейслифт с 2021 года) используются оригинальные пластиковые элементы кузова. В ходе ремонта, замены или доработки автомобиля их приходится демонтировать. Как самостоятельно снять накладки арок колес Нивы Тревел рассказывается в технологической инструкции завода.
Накладка арки переднего колеса
Снятие
Накладка арки переднего колеса крепится к кузову автомобиля при помощи пластмассовых клипс и липкой двусторонней ленты по верхнему краю накладки, в нижней части фиксируется винтами самонарезающими.
Отвернуть винты 2, рисунок 6-4, крепления переднего брызговика 1 к обтекателю 3 порога (головка сменная Torx Т15, вороток).
Рисунок 6-4 – Крепление брызговика переднего колеса к порогу: 1 – брызговик переднего колеса; 2 – винт крепления брызговика; 3 – обтекатель порога
Отвернуть винты 1, рисунок 6-5, крепления накладки 2 (головка сменная Torx Т15, вороток).
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова.
Преодолевая сопротивление держателей (клипс), отсоединить накладку от кузова (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

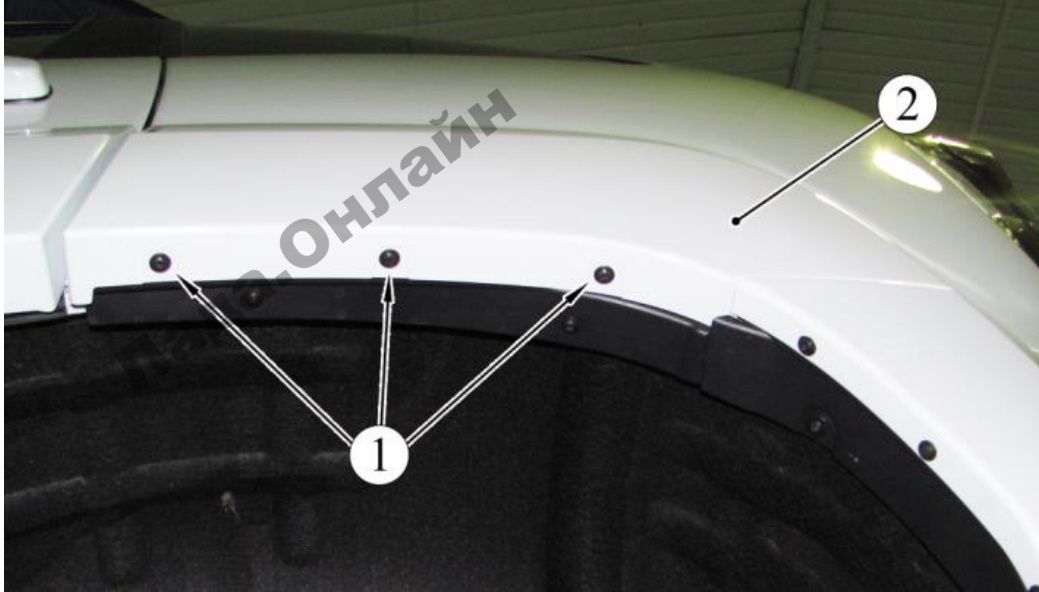

Рисунок 6-5 – Крепление накладки арки переднего колеса: 1 – винт самонарезающий крепления накладки; 2 – накладка арки переднего колеса
Установка
Установку накладки производить в обратной последовательности, предварительно установив пластмассовые клипсы и сняв защитный лайнер с липкой ленты.
Рисунок 6-6 – Схема приклеивания липкой ленты: 1 – место установки клипсы; 2 – накладка арки переднего колеса
Предварительно, перед установкой накладки, наклеить новую липкую ленту шириной 8 мм и длиной для участка: А – 40 мм, для участка Б – 940 мм, рисунок 6-6, установить клипсы на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).
Накладка арки заднего колеса
Снятие
Накладка арки заднего колеса крепится к кузову автомобиля при помощи пластмассовых клипс и липкой двусторонней ленты по верхнему краю накладки, в нижней части фиксируется винтами самонарезающими.
Отвернуть винты 1, рисунок 6-7, крепления накладки 2 (головка сменная Torx Т15, вороток).
Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова.
Преодолевая сопротивление держателей (клипс), отсоединить накладку от кузова (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 6-7 – Крепление накладки арки заднего колеса: 1 – винт крепления накладки; 2 – накладка арки заднего колеса
Установка
Установку накладки производить в обратной последовательности, предварительно установив пластмассовые клипсы на накладку и сняв защитный лайнер с липкой ленты.
Предварительно, перед установкой накладки, наклеить новую липкую ленту шириной – 8 мм и длиной для участка: А – 35 мм; для участка Б – 110 мм, для участка В – 180 мм, рисунок 6-8, для левой накладки участок Б – 540 мм, установить клипсы на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).
Рисунок 6-8 – Схема приклеивания липкой ленты: А, Б, В – участок приклеивания двусторонней липкой ленты; 1 – накладка арки заднего колеса; 2 – место установки клипсы
