Рекомендации АВТОВАЗа по проверке герметичности поворотников в зеркалах Lada Vesta

01 апреля 2021 Лада.Онлайн 3 244 2

Запотевание указателей поворотов в боковых зеркалах Lada Vesta - одна из первых проблем, с которой столкнулись владельцы Lada Vesta. С конца 2017 года в случае обнаружения такого дефекта АВТОВАЗ меняет поворотники по гарантии. Для проверки бокового указателя
поворота на герметичность в дилерские центры были направлены рекомендации завода.

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Произвести демонтаж бокового указателя поворота (БУП) в соответствии с ТИ 3100.25100.4020.

Внимание: Перед снятием накладки, после демонтажа зеркального элемента, произвести осмотр целостности держателей накладки, рисунок 1. Зафиксировать несоответствия в случае их обнаружения в сервисной книжке и в заказ-наряде.

Рисунок – 1 1 – держатель накладки; 2 – накладка наружного зеркала

Перед демонтажем БУП и отсоединением колодки, провести осмотр монтажа уплотнителя колодки разъема, рисунок 2.

Рисунок – 2 1 – боковой указатель поворота; 2 – колодка; 3 – уплотнитель колодки

Уплотнитель должен быть установлен согласно требованием поставщика – без перекоса, выступания по периметру гнезда подключения, не должно быть повреждений.

Проверить боковой указатель поворота на герметичность.

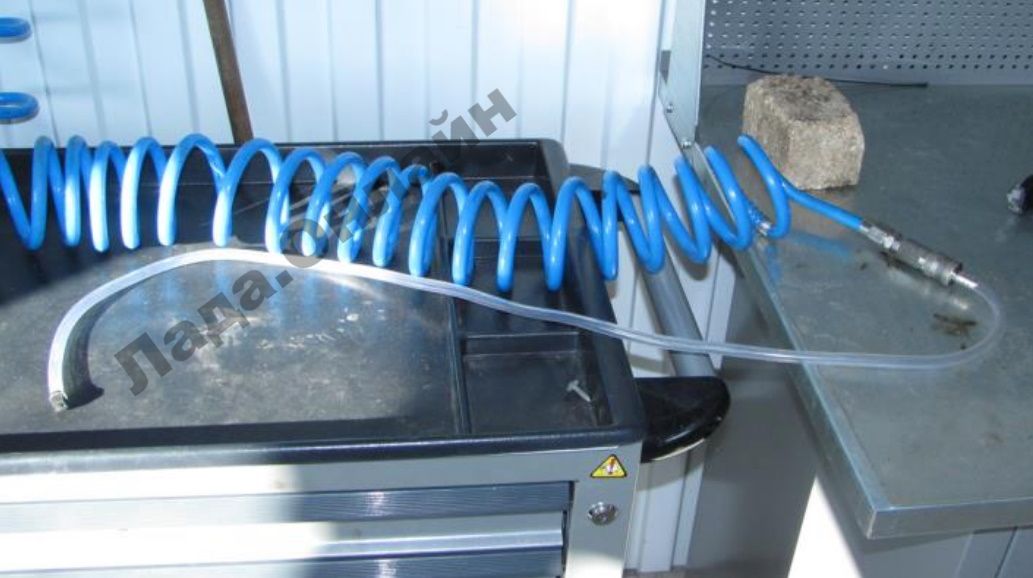

Проверка корпуса указателя поворота на герметичность проводится с помощью приспособления (штуцер для подключения к воздухораздаче, трубка и переходник – самоизготовление), рисунок 3.

Рисунок – 3 Приспособление для проверки герметичности корпуса БУП.

Рисунок – 4 Эскиз для изготовления переходника.

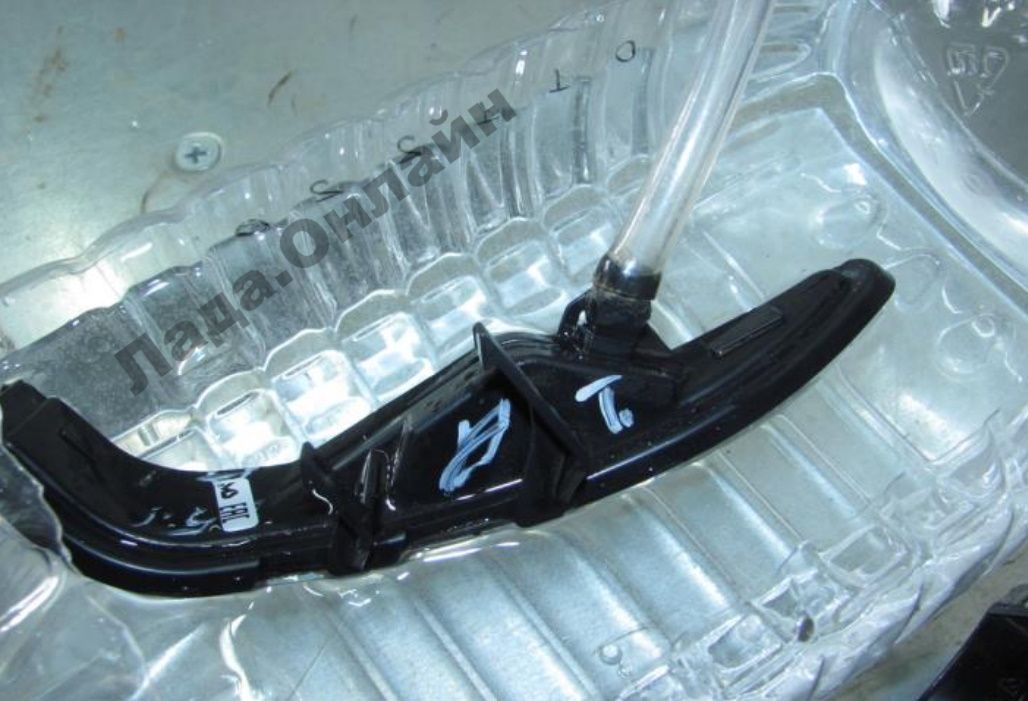

Для проверки корпуса указателя поворота на герметичность необходимо в гнездо подключения колодки проводов, через переходник см. рисунок 4, подать воздух давлением 0,3±0,1 бар, и опустив БУП в емкость с водой выдержать в течение 20 секунд, рисунок 5.
