    Как заменить поворотники в боковых зеркалах Lada Vesta, Largus FL своими руками

     23 декабря 2016  Лада.Онлайн    45 306    6

    Замена поворотников в зеркалах Лада Веста

    В руководстве по эксплуатации автомобилем Lada Vesta, Largus FL указывается, что в качестве источников света бокового указателя поворота в зеркалах применены светоизлучающие диоды. В случае выхода из строя источников света бокового указателя поворота зеркало заднего вида заменяется полностью. Однако есть технологическая инструкция, в которой рассказывается, как заменить боковой указатель поворота в зеркале Весты.

    Боковой указатель поворота 3, рисунок 3-1, закреплен на корпусе зеркала с помощью двух фиксаторов 1 и держателя 2.

    Указатель поворота боковой Lada Vesta

    Рисунок 3-1 – Указатель поворота боковой: 1 – фиксатор бокового указателя поворота; 2 – держатель; 3 – корпус зеркала

    Как снять

    Снятие бокового указателя поворота производится при снятой накладке зеркала

    Отжать держатель 4, рисунок 3-2, указателя 1 поворота верх и одновременно приложить к указателю поворота сдвигающее усилие, для выхода фиксатора на корпусе 3 зеркала из отверстия в держателе, затем поочередно отжать фиксаторы 2, со стороны моторедуктора, продолжая прилагать к указателю поворота сдвигающее усилие (отвертка плоская).

    Крепление бокового указателя поворота Lada Vesta

    Рисунок 3-2 – Крепление бокового указателя поворота: 1 – указатель поворота боковой; 2 – фиксатор; 3– корпус наружного зеркала заднего вида; 4 – держатель

    Извлечь из корпуса указателя 1, рисунок 3-3, поворота уплотнитель 3 разъема, затем отсоединить колодку 2 жгута проводов (отвертка плоская).

    Электрический разъем указателя поворота Lada Vesta

    Рисунок 3-3 – Электрический разъем указателя поворота: 1 – указатель поворота; 2 – колодка указателя поворота; 3 – уплотнитель разъема

    Как установить

    Вставить колодку жгута проводов в разъем указателя поворота.

    Установить в колодец разъема уплотнитель, заправить края уплотнителя, не допускается выступание уплотнителя из колодца разъема (отвертка плоская).

    Установить указатель поворота на корпус зеркала. Проконтролировать полноту фиксации фиксаторов 2, см. рисунок 3-2, и держателя 4 на корпусе зеркала 3.

    Установить накладку зеркала.

    Видео инструкция

    Зеркала старого образца:

    Зеркала нового образца:

    А вам приходилось самому менять поворотники в зеркалах Весты, Ларгуса ФЛ?

    Где купить: в нашем интернет-магазине (категория Зеркала Весты, Зеркала Ларгуса).

    Читайте также:

    Ключевые слова: боковые зеркала лада веста | поворотники лада веста | боковые зеркала лада ларгус | поворотники лада ларгус

    Поделиться в социальных сетях:

    Приходилось ли вам менять поворотники в зеркалах Лада Веста, Ларгус ФЛ?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Статью обновили, добавили технологическую инструкцию завода.
      Жалоба
    2. Какие светодиоды используются в повторителях? Желательно подробно с описанием температуры, напряжения и потребляемого тока!
      Нравится +1 Не нравится
      Жалоба
    3. Сергей,
      а в чем сложность конкретно?
      Жалоба
    4. Мне пытаются поменять сами лэд лампы,пока нечего не получается разобрать..
      Нравится +1 Не нравится
      Жалоба

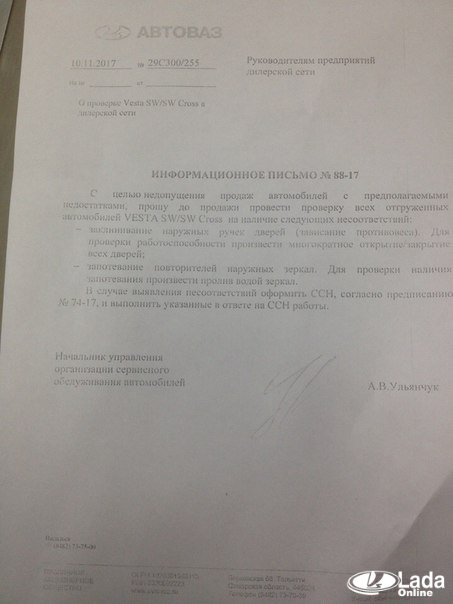

    5. Кстати, запотевшие поворотники в зеркалах меняют по гарантии (зеркало в сборе) согласно предписанию №74-17:

      фото из ВК https://vk.com/ladavestaclub
      Жалоба
