Как разобрать панель приборов Лада Веста

03 октября 2016 Лада.Онлайн 21 850 26

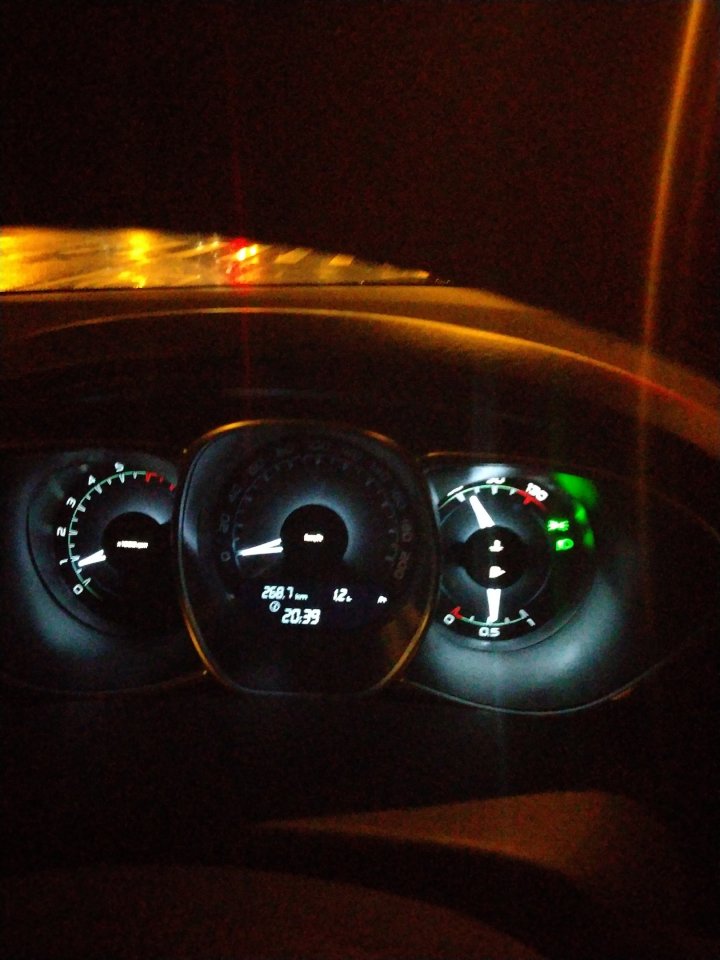

Щиток приборов на Весте имеет современный дизайн. Основные показания находятся в трех больших колодцах и подсвечиваются при помощи SMD-диодов. В случае необходимости эту подсветку можно заменить, но для этого придется сначала разобрать комбинацию приборов Весты.

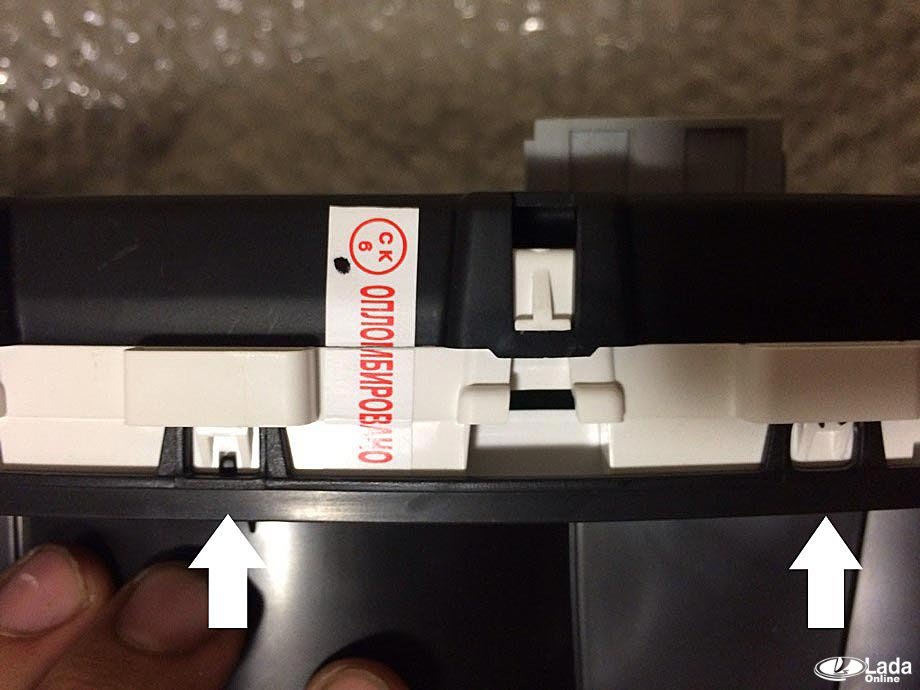

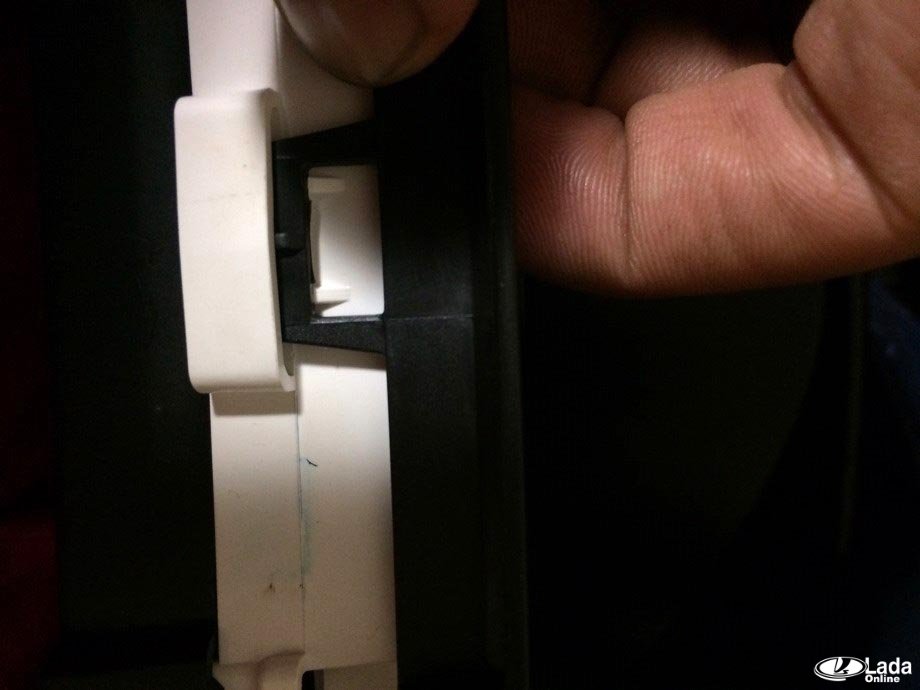

Как снять приборную панель мы рассматривали ранее. После этого инструментов больше не потребуется, т.к. абсолютно все держится на защелках и фиксаторах. Ни одного винта крепления нет. Чтобы снять стекло придется отщелкнуть несколько фиксаторов по периметру панели приборов:

Далее демонтируем маску (накладка в виде колодцев), освобождая защелки от зацепления:

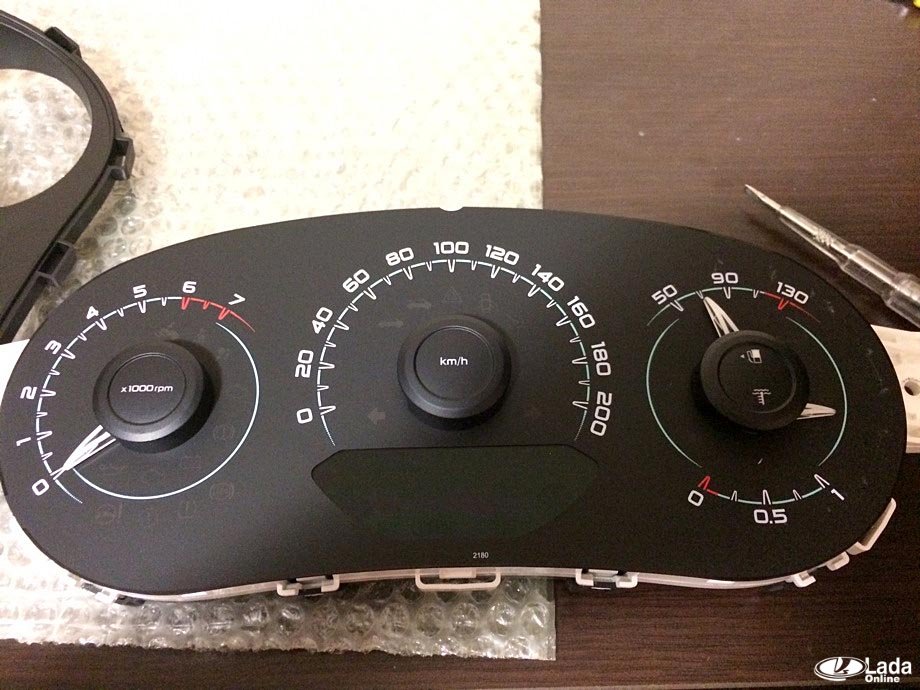

Наверное, самое сложное во всем процессе - это снять стрелки комбинации приборов. Их следует выкручивать против часовой, и с хорошим усилием, на себя. Очень аккуратно, можно легко сломать ограничитель шестерёнки!

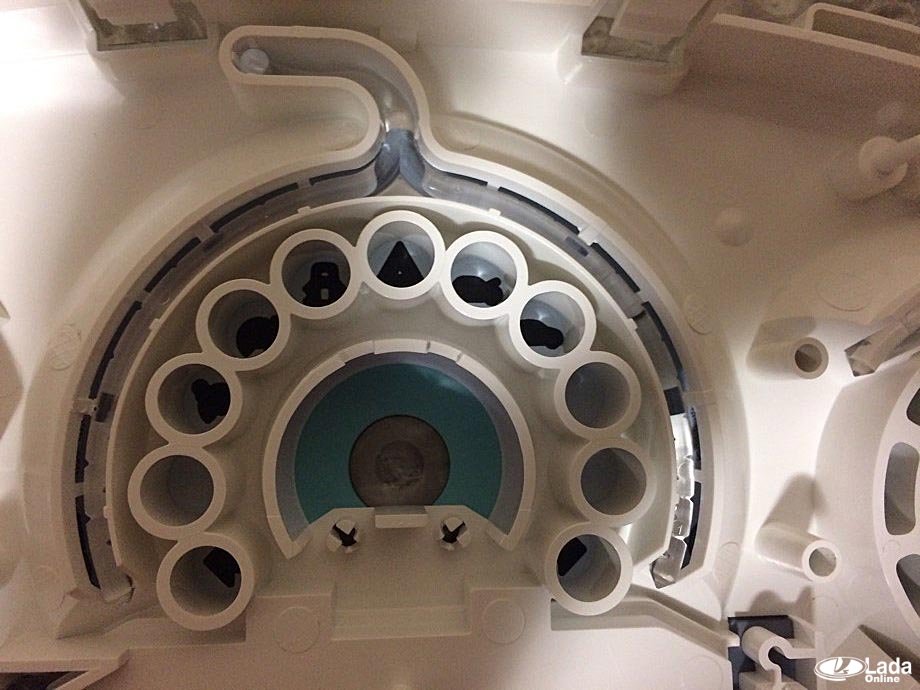

Теперь можно снять заднюю крышку. Отщелкиваем фиксаторы, указанные на фото. При необходимости можно снять накладки с механизмов управления стрелками:

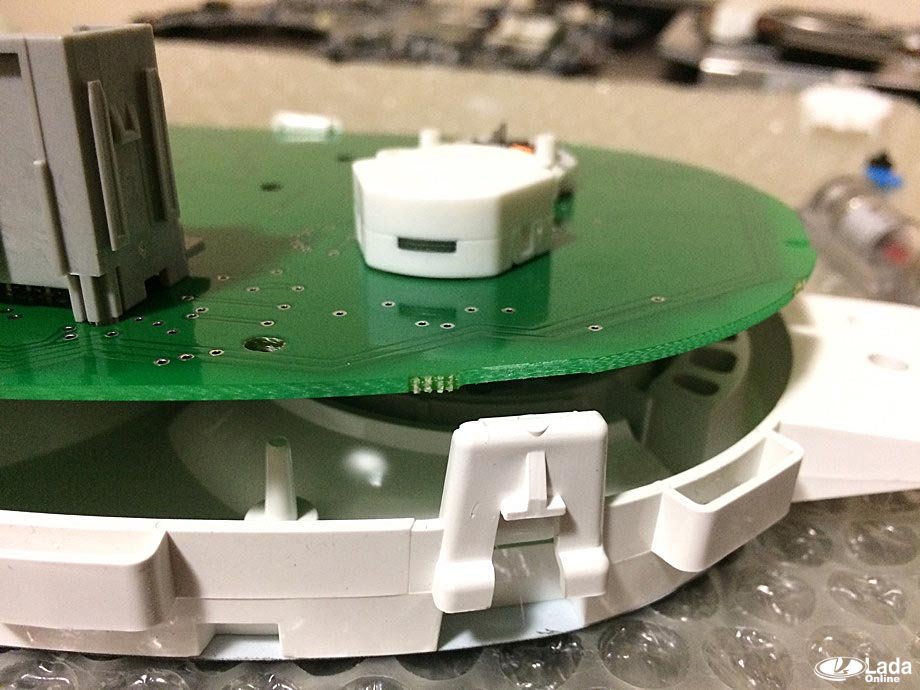

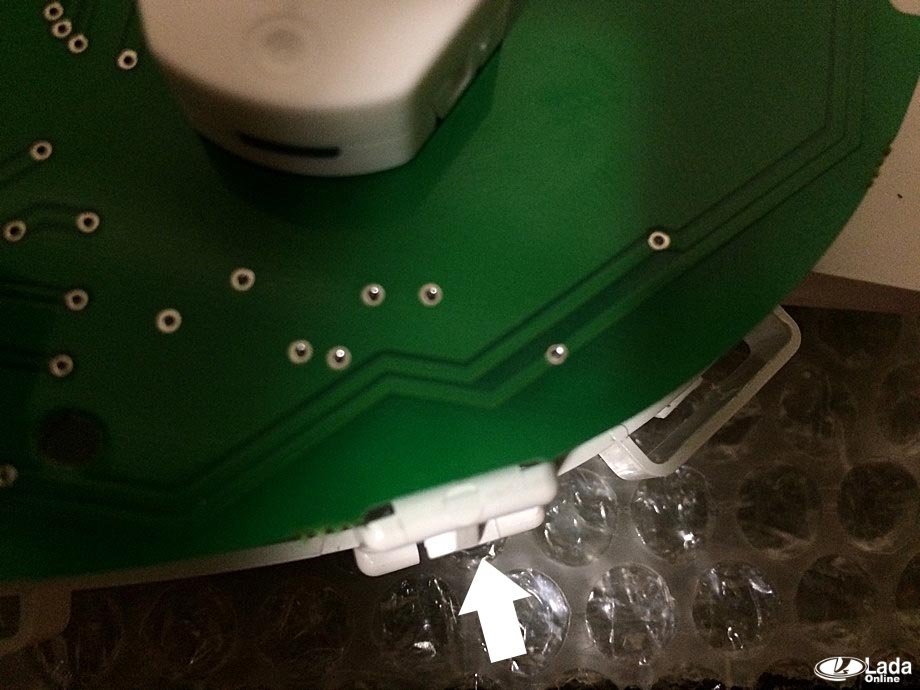

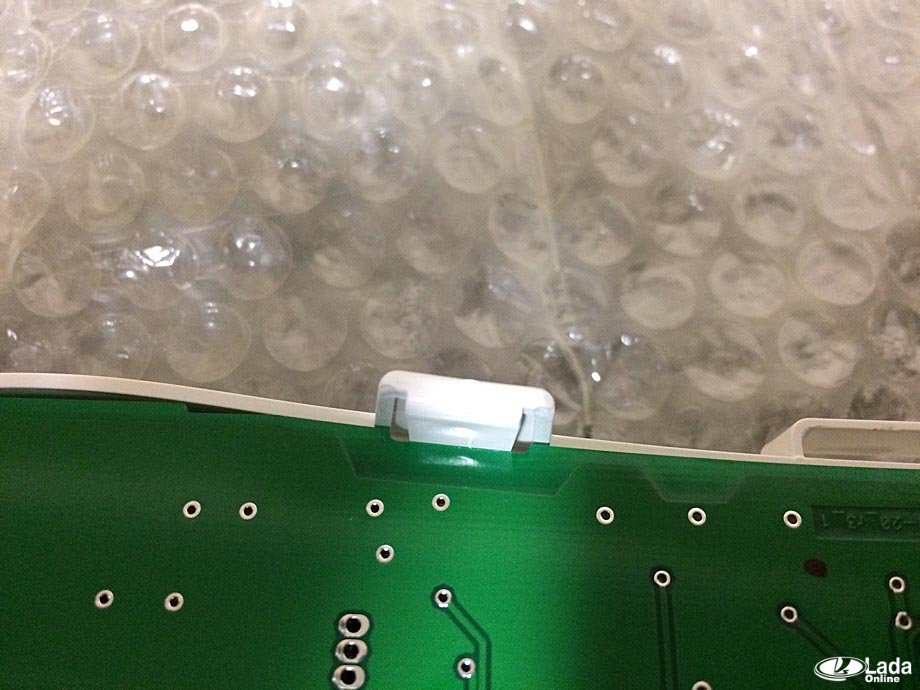

Теперь можно доставать из корпуса приборки плату, которая удерживается фиксаторами:

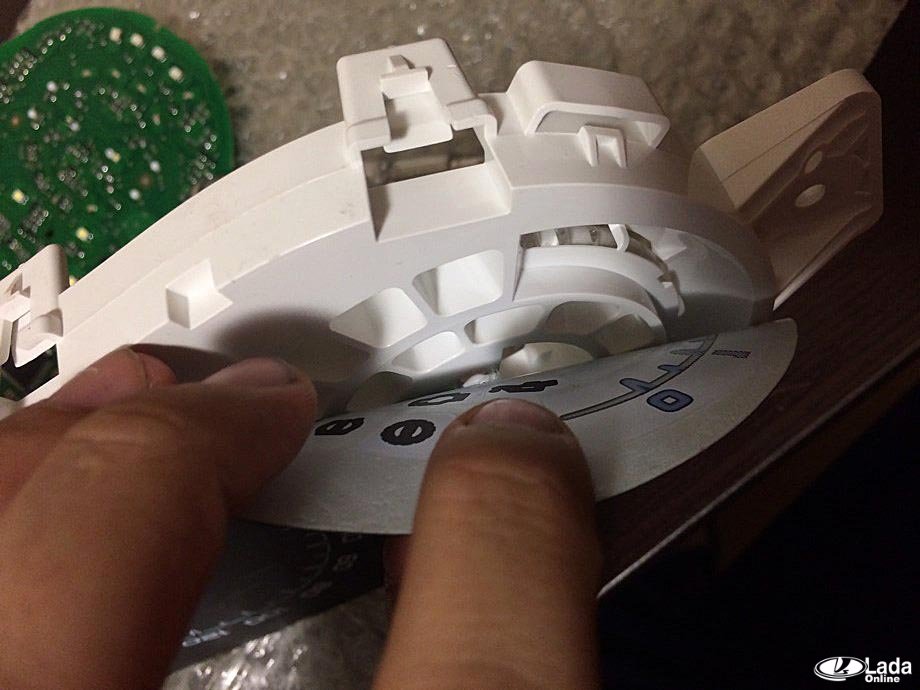

Снимаем накладку панели приборов, подцепляя ее с одного из краев:

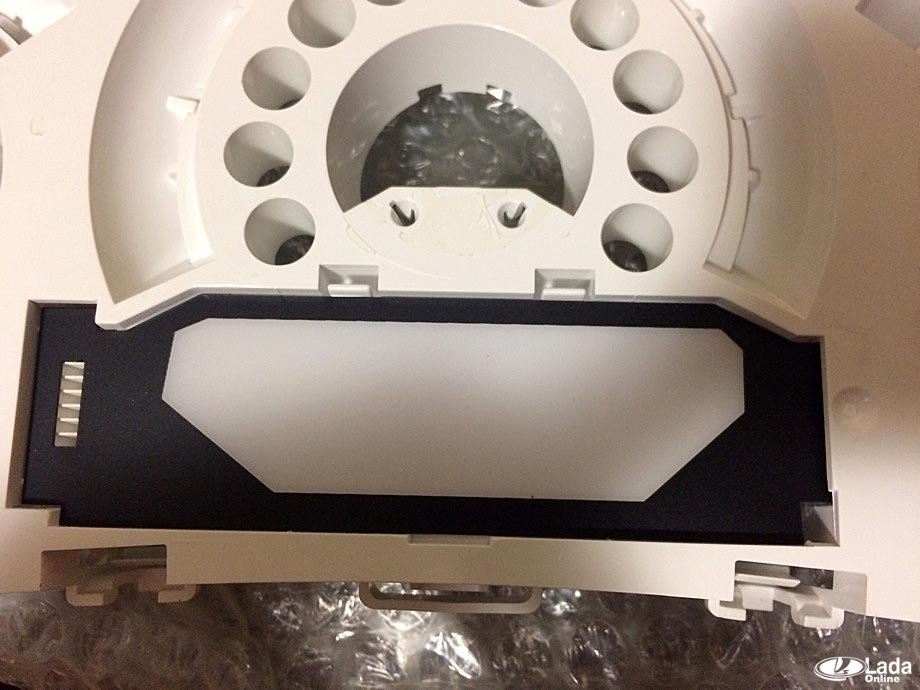

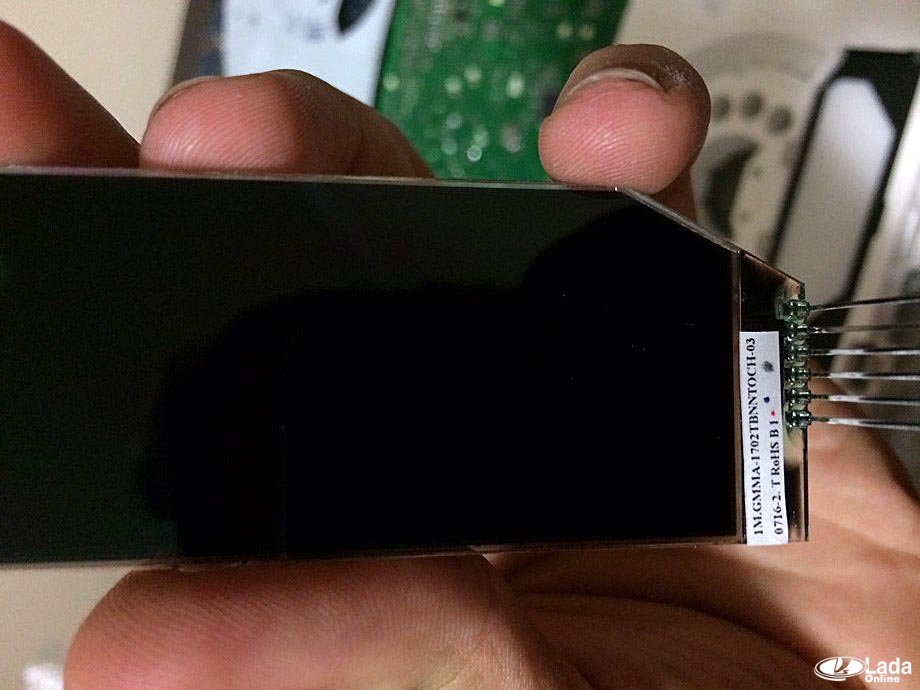

Штатный бортовой компьютер демонтируем после того, как отсоединим его разъем:

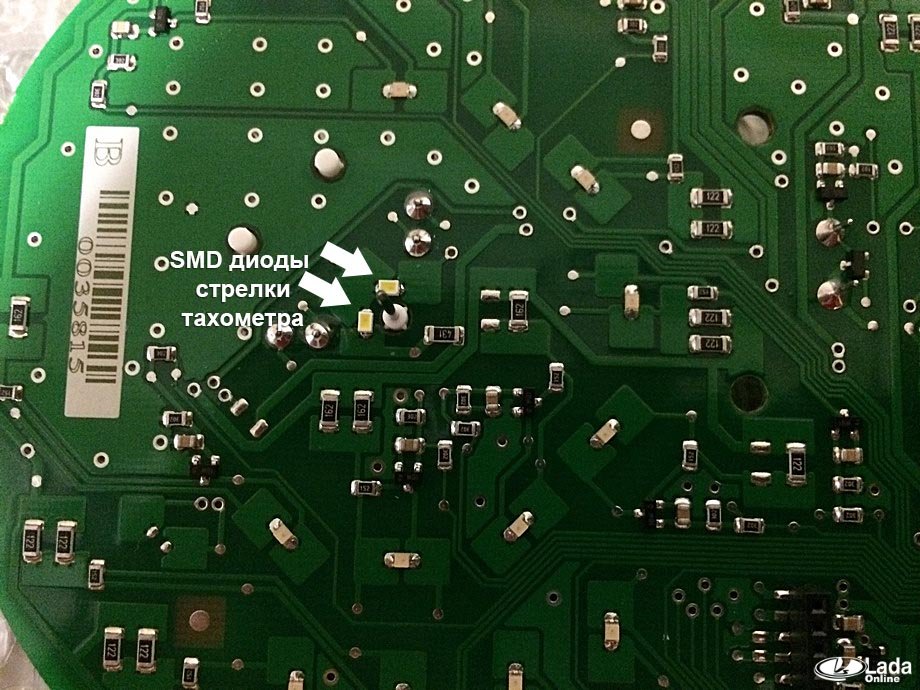

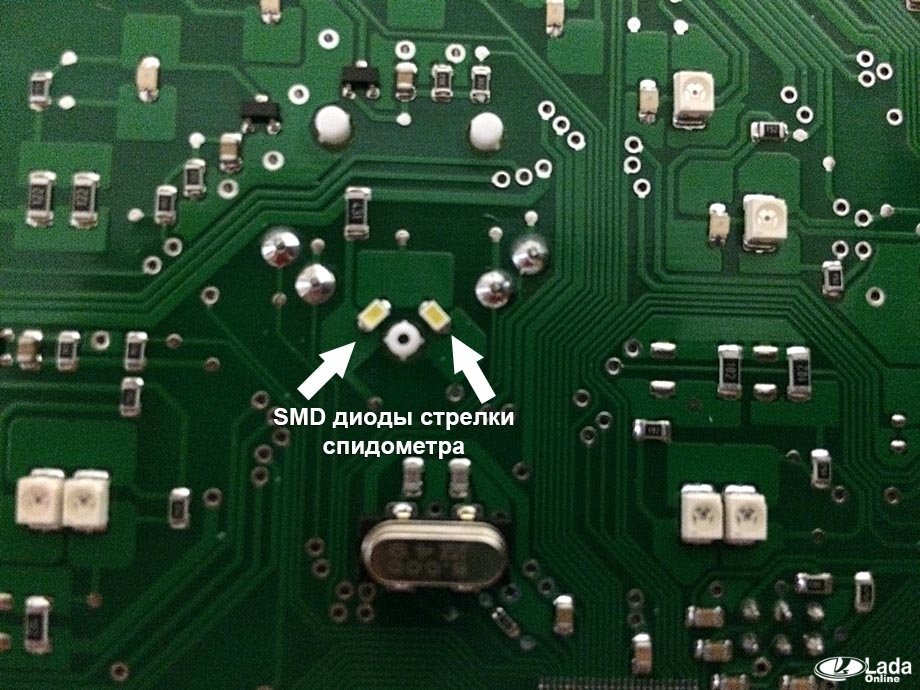

Для подсветки шкал спидометра, тахометра, стрелок, БК и других показаний используются SMD светодиоды. Некоторые из них показаны на фото:

Процесс разборки щитка приборов Весты также показан на видео:

Сборка щитка приборов производится в обратной последовательности. По окончанию проверяем работу с помощью автотеста. Также рекомендуется проклеить колодцы, чтобы в дальнейшем не было скрипов.

Фото: бортовой журнал vlad21074

Ключевые слова: панель приборов лада веста | бортовой компьютер лада веста

Поделиться в социальных сетях:

👍

Vasiliy
31 января 2022 11:18

Доброе время суток всем. На приборной панели не горит индикатор ESP при отключении, тест приборки так же значок esp не обнаружен, но на ММС установлена Vesta GP и при отключении значок есть. Как решить проблему, если при тестировании приборной панели Лада Веста отсуцтвует значок ESP. Лада Веста СВ Люкс.

0
1. Maks_79
  31 января 2022 11:32

  Необходимо проверить конфигурацию приборной панели. Отключена функция наличие системы курсовой устойчивости. В саму панель может кто лазил?

  0
2. Vasiliy
  31 января 2022 11:37

  В панель никто не лазил. Отключение ESP работает, так как при отключении, в програме Vesta GP ммс индикатор отключения ecp горит.

  -1
3. Maks_79
  31 января 2022 11:41

  ESP и так будет работать, в приборке отключена индикация данного функционала.

  0
4. Vasiliy
  31 января 2022 11:46

  Как активировать, подскажите пожалуйста.

  0
5. Maks_79
  31 января 2022 12:17

  Необходим ELM327 и DDT4all c необходимой БД. Теория - https://www.drive2.ru/l/554886960850665877/

  +1
6. Vasiliy
  31 января 2022 14:16

  Благодарю!

  0
Maks_79
19 ноября 2021 15:57

Какие типоразмеры SMD светодиодов используются в панели приборов?

0
1. Лада.Онлайн
  19 ноября 2021 16:14

  Добрый день.

  тут есть эта информация

  https://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/1704-tyuning-podsvetki-paneli-priborov-lada-vesta.html
2. Maks_79
  19 ноября 2021 17:03

  Сомнения в информации. К примеру, на шкале используются 1206, а их в списке нет.

  0
3. Лада.Онлайн
  19 ноября 2021 17:04

  возможно зависит от вида приборки, их несколько видов.
4. Maks_79
  19 ноября 2021 17:12

  Уже становится интересно. Ни где не могу найти исчерпывающую информацию.

  0
Гость Мурад
10 мая 2021 16:34

На днях довелось разобрать панель приборов весты с целью устранить сверчков. Каково было мое удивление когда нашел сверчка между текстолитовой платой и корпусом из белого пластика. Проклеил антискрипом для надежности еще и крепления прозрачной экранной накладки. Она не скрипела просто пыталась дребезжать. Жаль фото не делал. Спасибо за статью очень помогла ничего не сломать!

0
1. Andryha05
  31 июля 2021 23:26

  Может на фото, которые в статье пометите, где надо антискрип клеить. А то скрипит она очень сильно.

  0
Kot1029
26 декабря 2020 20:46

Хочу поменять стекло на приборке. В наличии есть стекло от приборки калины 2 (гранты), по форме и габаритам вроде похоже на вестовское. Как думаете подойдёт?

0
1. Лада.Онлайн
  26 декабря 2020 21:12

  не должно )
Just_Fog
8 ноября 2019 21:14

подскажите, какой диод стоит на подсветке шкалы спидометра? сдох, а всю приборку менять не хочется. и где его купить?

+1
1. Лада.Онлайн
  9 ноября 2019 07:35

  тут посмотрите https://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/1704-tyuning-podsvetki-paneli-priborov-lada-vesta.html
Лада.Онлайн
2 мая 2018 10:55

Гость Алексей,
не в курсе, надо замерять
Гость Алексей
1 мая 2018 22:59

LadaOnline,
Подскажите пожалуйста,что за светодиоды стоят на стрелку тахометра и спидометра???????Заранее буду благодарен,не могу ни где найти данную информацию

+1
Лада.Онлайн
25 апреля 2018 10:35

Владимир,
в статье показано как их заменить, найти отдельно если не получится, то можно взять со сломанной КП.
Владимир
25 апреля 2018 10:10

Как заменить шестерёнки стрелок, где их найти?

0
Лада.Онлайн
24 сентября 2017 11:53

Николай, а что не получается?
Николай
23 сентября 2017 19:55

Здравствует

Как собрать панель приборов точнее шестерни у датчика топлива

+2
Лада.Онлайн
20 октября 2016 15:26

Константин, она припаяна частично к колодцам, и на защелках еще.
Константин
20 октября 2016 12:51

Добрый день! Подскажите, пожалуйста, как снять серебристую накладку (окантовку) с колодцев щитка приборов? В нижней части среднего колодца появился маленький (при этом достаточно слышный) зазорчик между этой окантовкой и самим колодцем. Как я ни тянул эту окантовку, снять не получилось, хотя появление зазора говорит о том, что окантовка может сниматься. Если капнуть клея сверху на зазор, то проблема скрипа думаю решиться, но будет неэстетично выглядеть. Поэтому и хотел снять окантовку, чтобы клеем промазать только ее торец.
