    Тюнинг подсветки панели приборов Лада Веста

    Лада Веста имеет оригинальную и современную приборную панель. Для удобства чтения показаний в ночное время стрелки, шкалы и индикаторы подсвечиваются. Хотите сделать щиток приборов уникальным? Замените цвет подсветки! Считаете, что подсветка панели Весты тусклая? Установите более яркие светодиоды!

    Панель приборов Весты отличается от тех, что завод ставит на прошлые модели LADA. Но с точки зрения технической части у этих деталей много общего, для подсветки показаний используются SMD-светодиоды. Главная мысль доработки - заменить их альтернативные (другого цвета или более яркие).

    Общий план действий:

    1. Снять щиток приборов;
    2. Разобрать его;
    3. Выпаять нужные SMD-светодиоды и впаять на их место свои;
    4. Выполнить сборку и установку в обратной последовательности.

    Про SMD-светодиоды

    Вот наиболее часто используемые:

    • очень яркие SMD 5050 (световой поток - 15 Люмен);
    • яркие SMD 3825 (яркость 7-9 Люмен)
    • средней яркости SMD 3528 (около 5 Люмен);
    • средней яркости SMD 3028 (около 5 Люмен);
    • не яркие SMD 3020 (около 4 Люмен);
    • не яркие SMD 3014 (около 3 Люмен).

    Купить все необходимое можно на AliExpress (см. каталог).

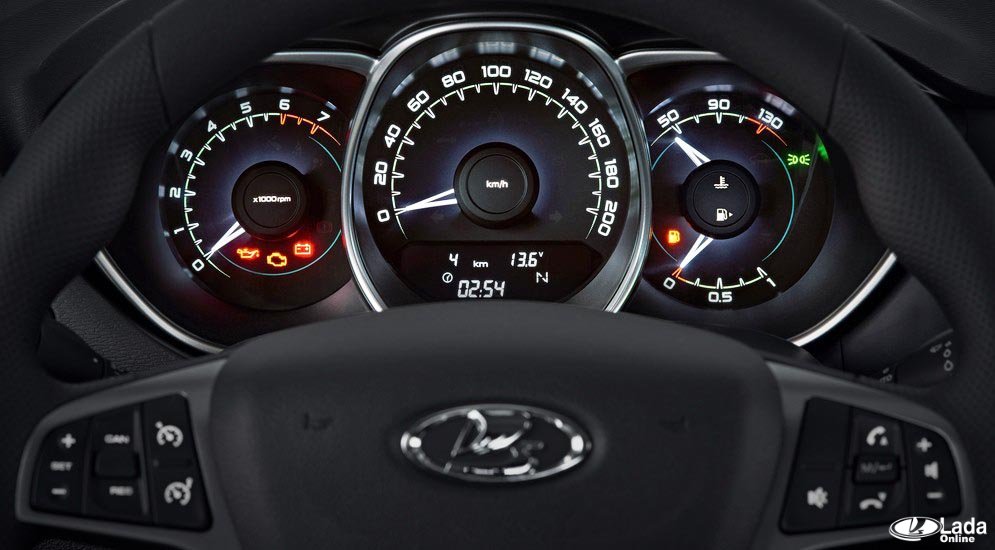

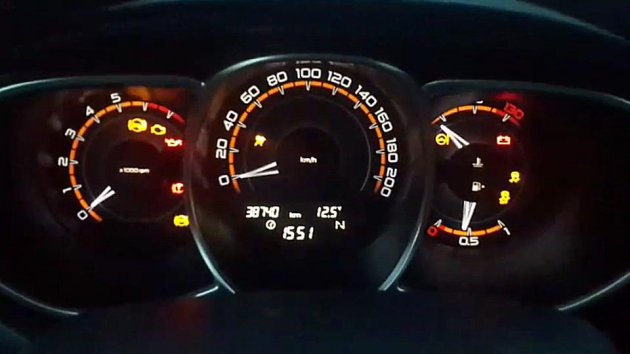

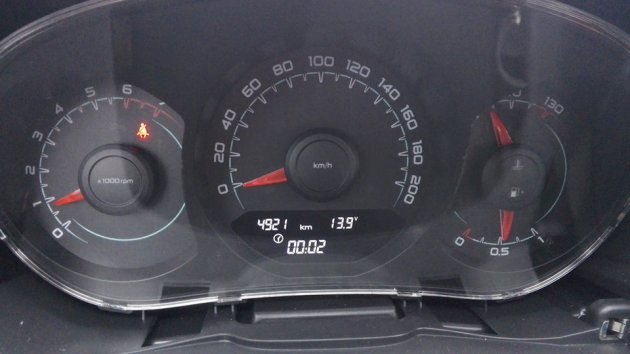

    штатная подсветка панели приборов Лада Вестаболее яркая подсветка панели приборов Лада Вестаболее яркая подсветка панели приборов Лада Веста

    Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм.

    Замена подсветки приборной панели

    В ходе такого тюнинга стоит учитывать несколько важных моментов:

    1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
    2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
    3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

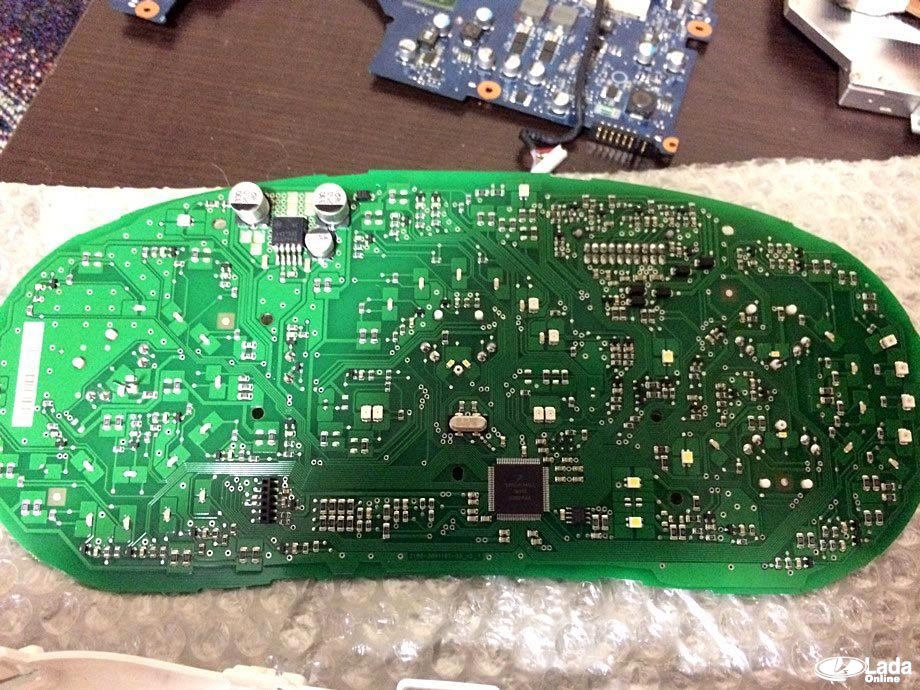

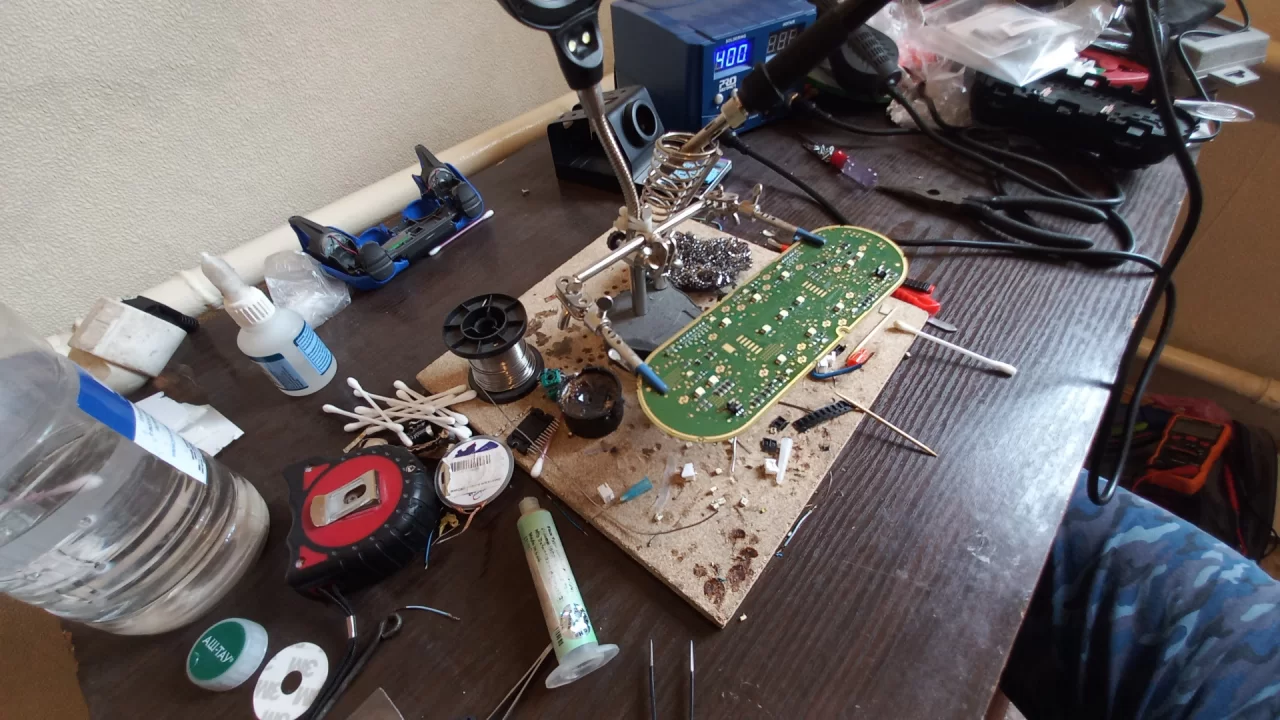

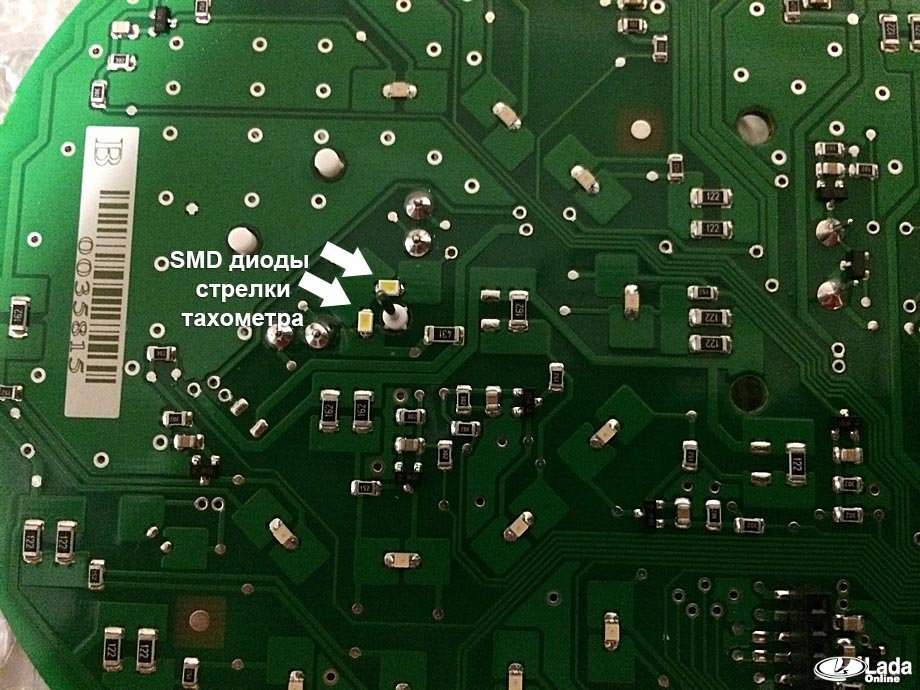

    плата комбинации приборов Лада ВестаSMD светодиоды комбинации приборов Лада ВестаSMD светодиоды комбинации приборов Лада Веста

    Убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп - плюс). В целом процесс не отличается от подсветки панели Гранты или Калины 2.

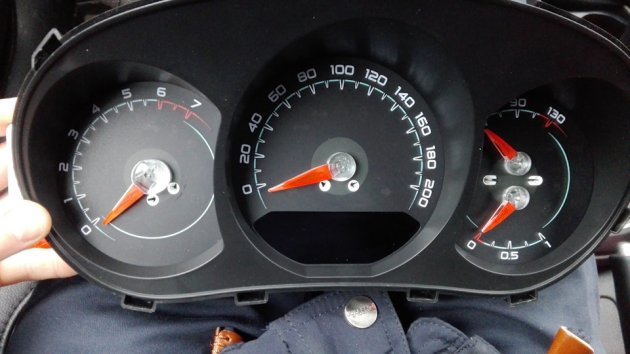

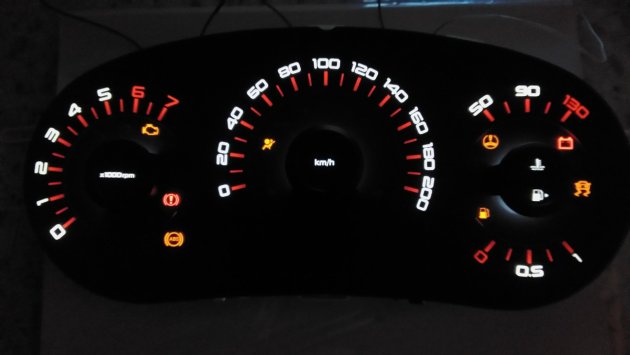

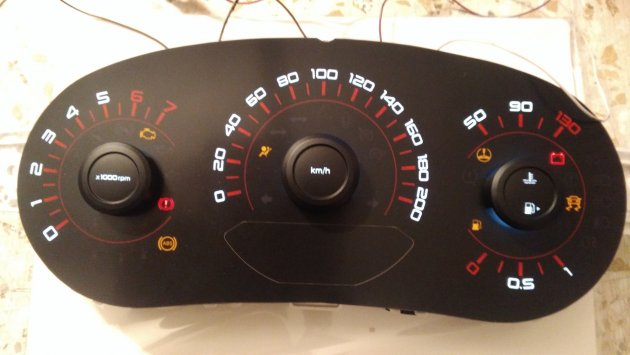

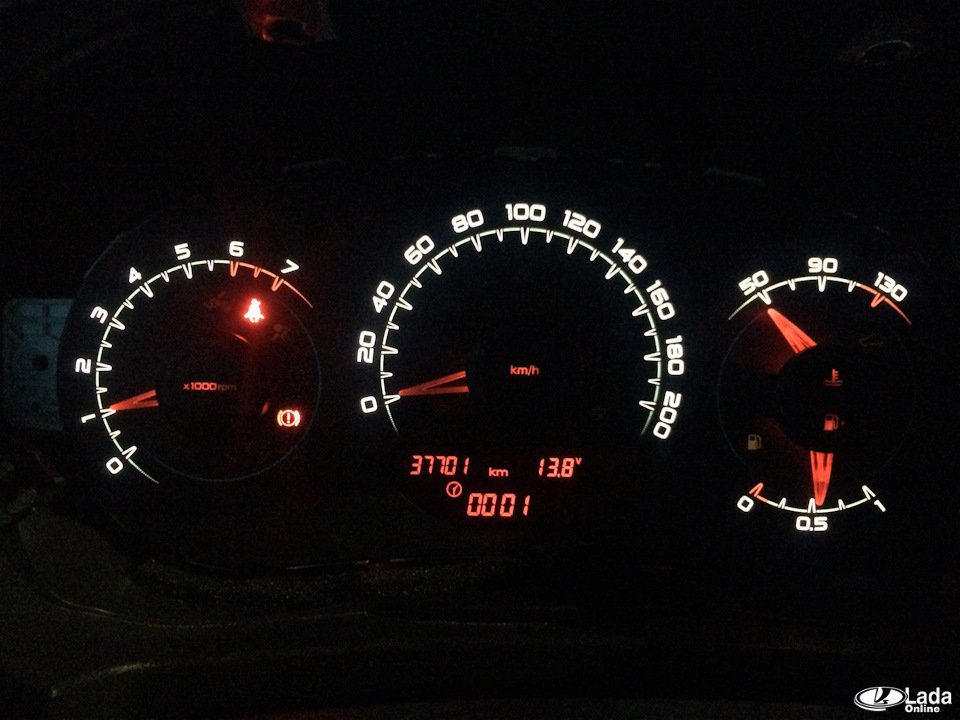

    тюнинг подсветки панели приборов Лада Веста (красные стрелки)тюнинг подсветки панели приборов Лада Веста (красные стрелки)

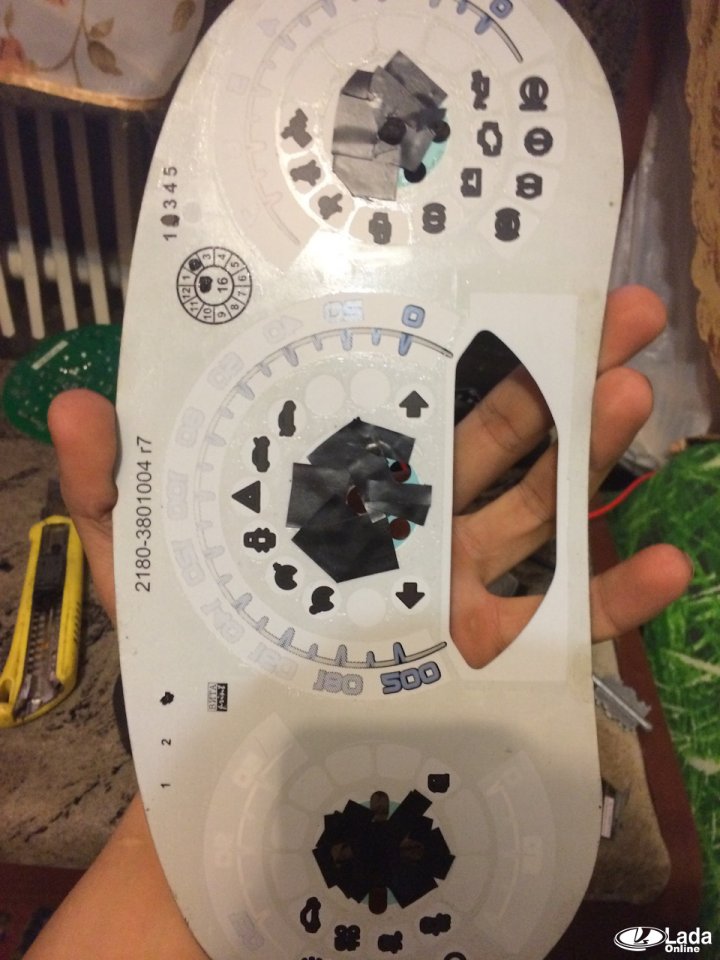

    Кстати, чтобы заменить цвет, не обязательно перепаивать светодиоды, можно поступить проще - наклеить цветную пленку (например, изоленту) на накладку щитка приборов.

    изолента разных цветов на накладке панели приборов Лада

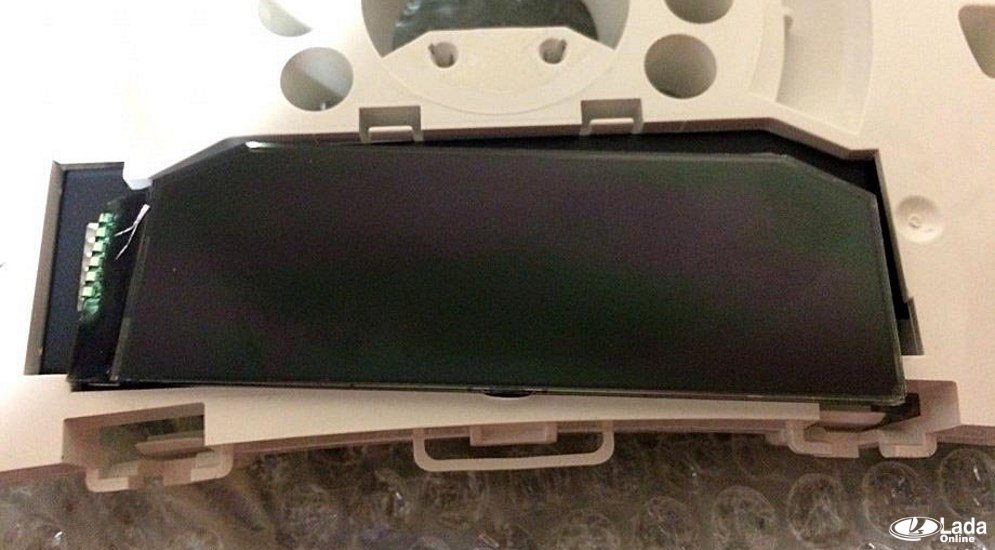

    На дисплее бортового компьютера наклеена плёнка, это позволяет нам сделать инверсию экрана. Для этого нужно просто перевернуть пленку другой стороной, что сделает фон белый, а цифры чёрные.

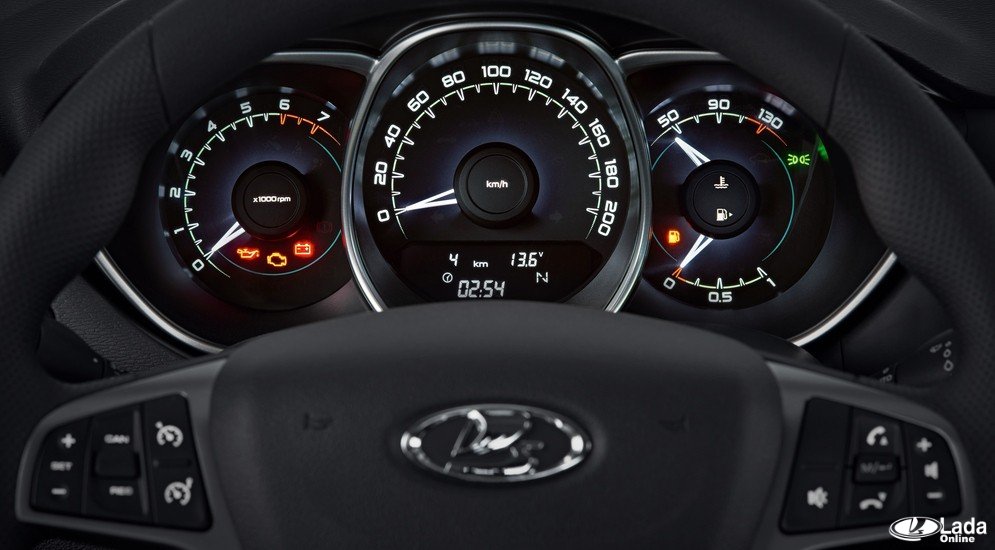

    БК комбинации приборов Лада ВестаБК комбинации приборов Лада Вестаинверсия БК комбинации приборов Лада Веста

    Перед обратной сборкой можно дополнительно покрасить колодцы. После обратной сборки и установки панели приборов, выполняем ее тестирование.

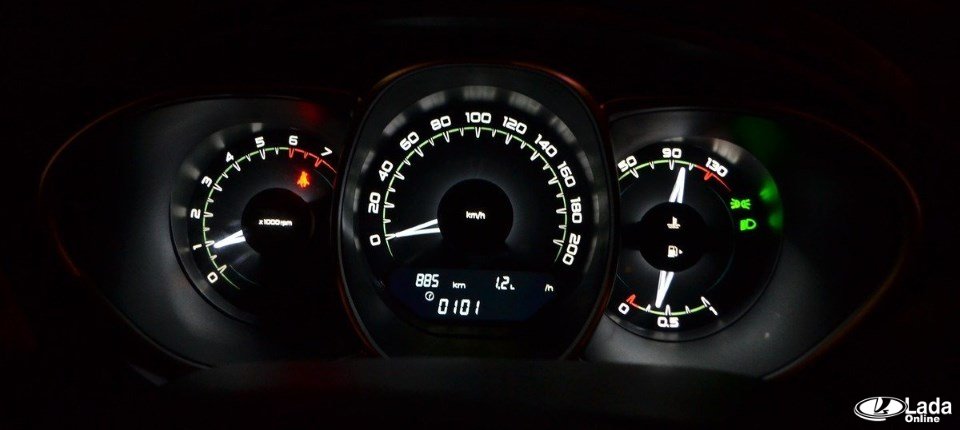

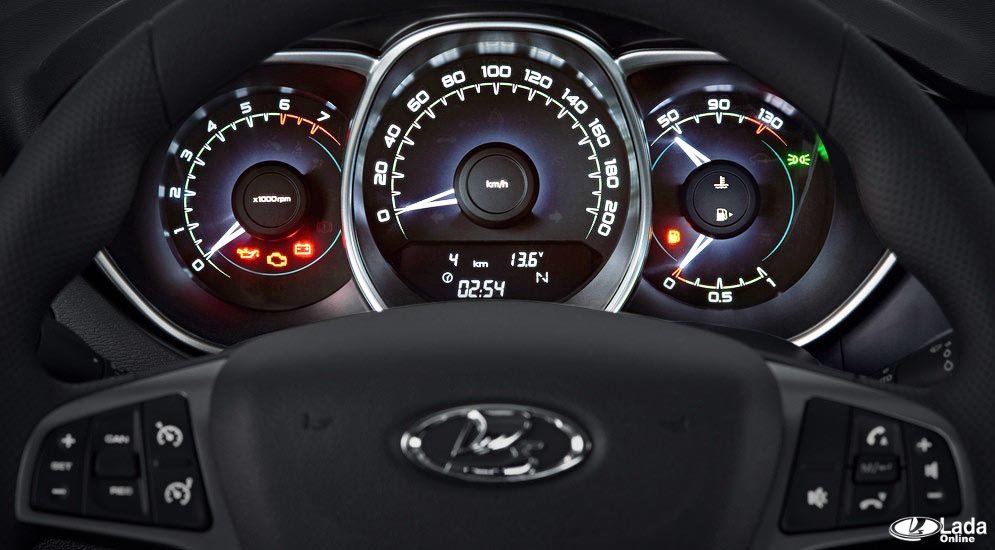

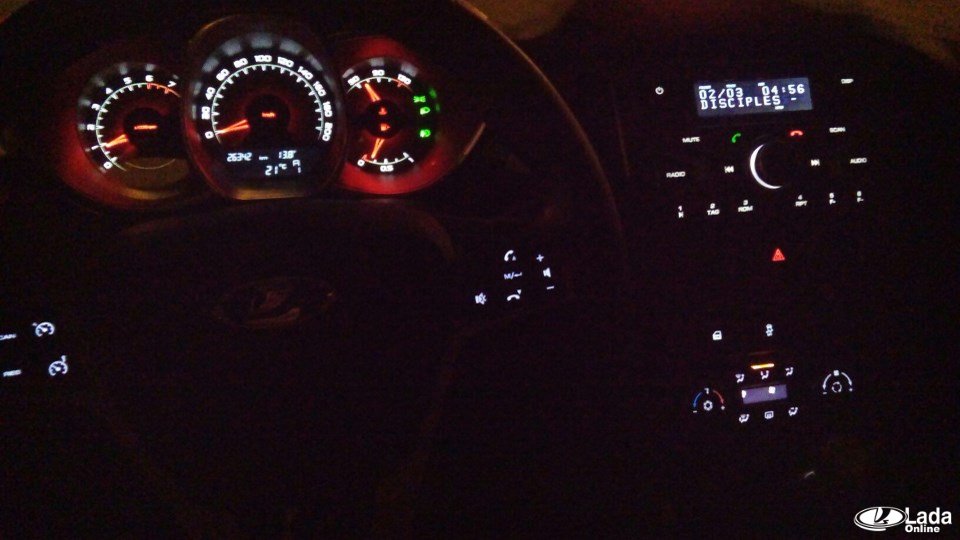

    штатная подсветка панели приборов Лада Вестатюнинг подсветки панели приборов Лада Веста

    Напомним, раз уж пришлось снимать приборную панель, доработайте ее, чтобы в дальнейшем она не скрипела. Читайте также, как сделать, чтобы подсветка панели включалась вместе с зажиганием.

    Ключевые слова: панель приборов лада веста | подсветка салона лада веста

    0
    нравится
    1
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Как лучше сделать подсветку приборной панели Лада Веста?


    Похожие материалы
  • Тюнинг подсветки комбинации приборов Лада Ларгус
  • Как разобрать панель приборов Лада Ларгус
  • Пересвет (тюнинг подсветки) панели приборов Лада Гранта, Калина 2

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: В каком году начался выпуск Lada XRAY?

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. Эх, похоже у японцев пытались понять разработки (ниссан всё таки) вот голова и перестала работать. А может у французов? Ни к чему не обязывающие легкие отношения.
      ... как бы не по теме, но ответов электроников нет ...
      Ответить
    2. Добавлю про электронику вообще на данном автомобиле (vesta).
      Спасибо, по крайней мере все работает. Надеюсь будет работать долго и счастливо. Но, с каким вывихом головы надо было исключить отсутствие возможности регулировки яркости подсветки приборов. Или почему некто упал обессиленный при разработке переключателя режимов стеклоочистителей. Одиночный режим его ум не смог понять и он рухнул, вычеркнув его из техзадания.
      Что то не так? Вот как еще по другому объяснять? Вот абсолютно уверен, что разработавший и утвердивший сей шедевр (нет возможности регулировать подсветку, нет одиночного хода "дворников") передвигается в пространстве исключительно на носилках (в смысле как фараон) с опахалами вместо дворников или перемещается на современном автомобиле с нормальной электроникой. А может это замаскированный промышленный диверсант-конкурент?
      Ответить
    3. Уроки труда и раскраски для энтузиастов это хорошо. Но, что то это напоминает кружок умелые руки... .
      Алё, заводские разработчики (не к энтузиастам обращение), вы современные автомобили с их электроникой видели? Может поучитесь у китайцев, там попроще. У японцев не надо - голова точно не выдержит.
      Странно, но никому не требуется возможность просто изменять яркость подсветки? И почему она не может автоматически подстраиваться под освещение?
      Это, что задача непосильная для "юных" электроников поставщиков этого чуда российской инженерной мысли? Или нет и это просто на алиэкспрессе заказывают.
      Или это резко и неподъемно удорожает всю конструкцию?
      Ну поменяйте поставщика. Подключите школы их кружки - завалят продукцией!
      Ответить

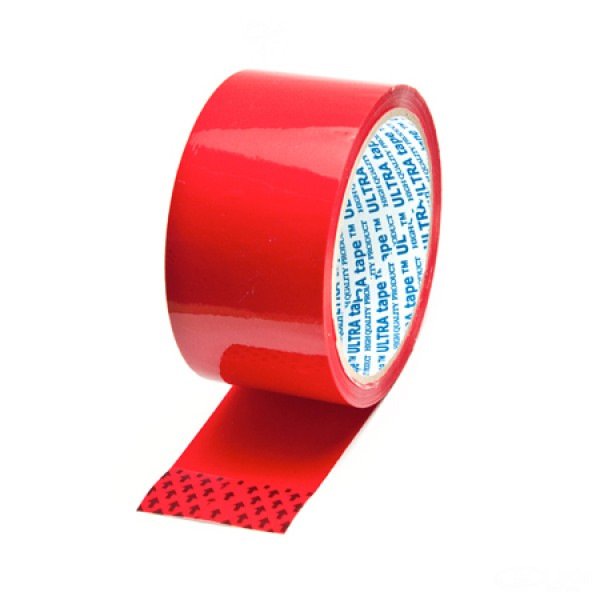

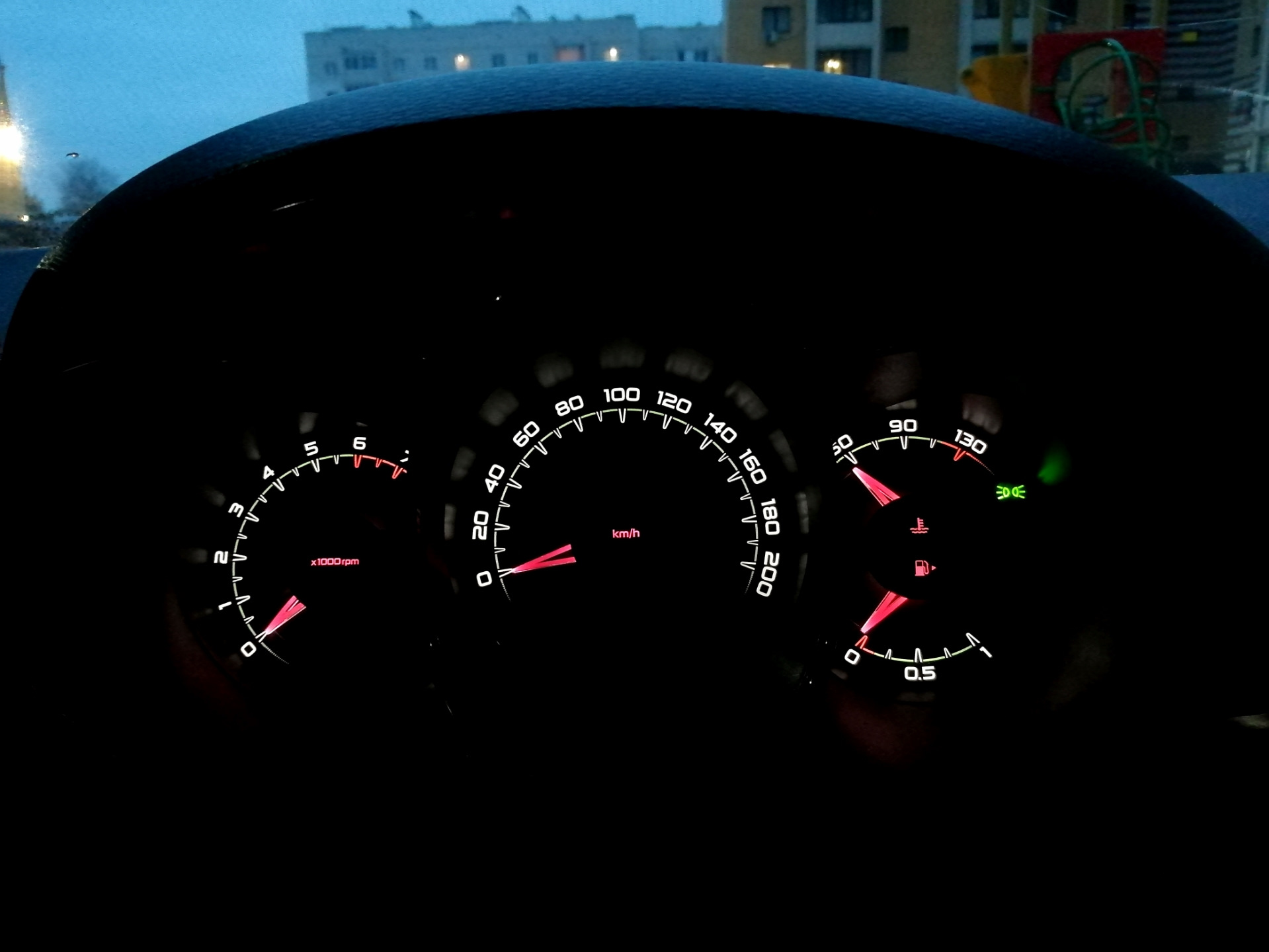

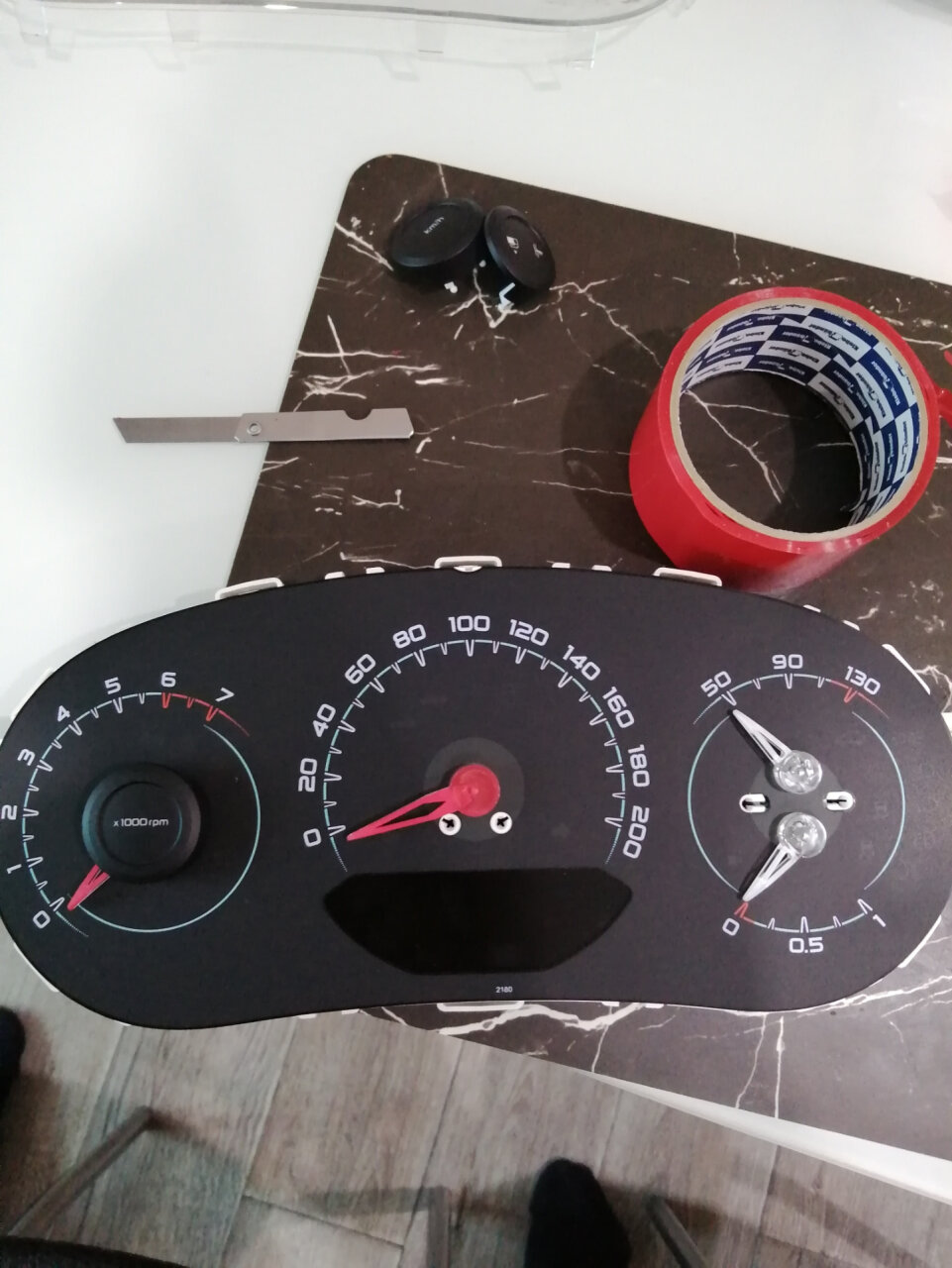

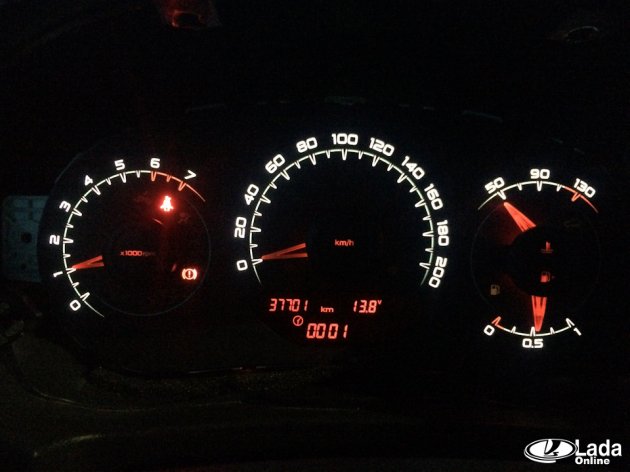

    4. Красный скотч и стрелки:





      https://www.drive2.ru/l/491994895741878733/
      Ответить

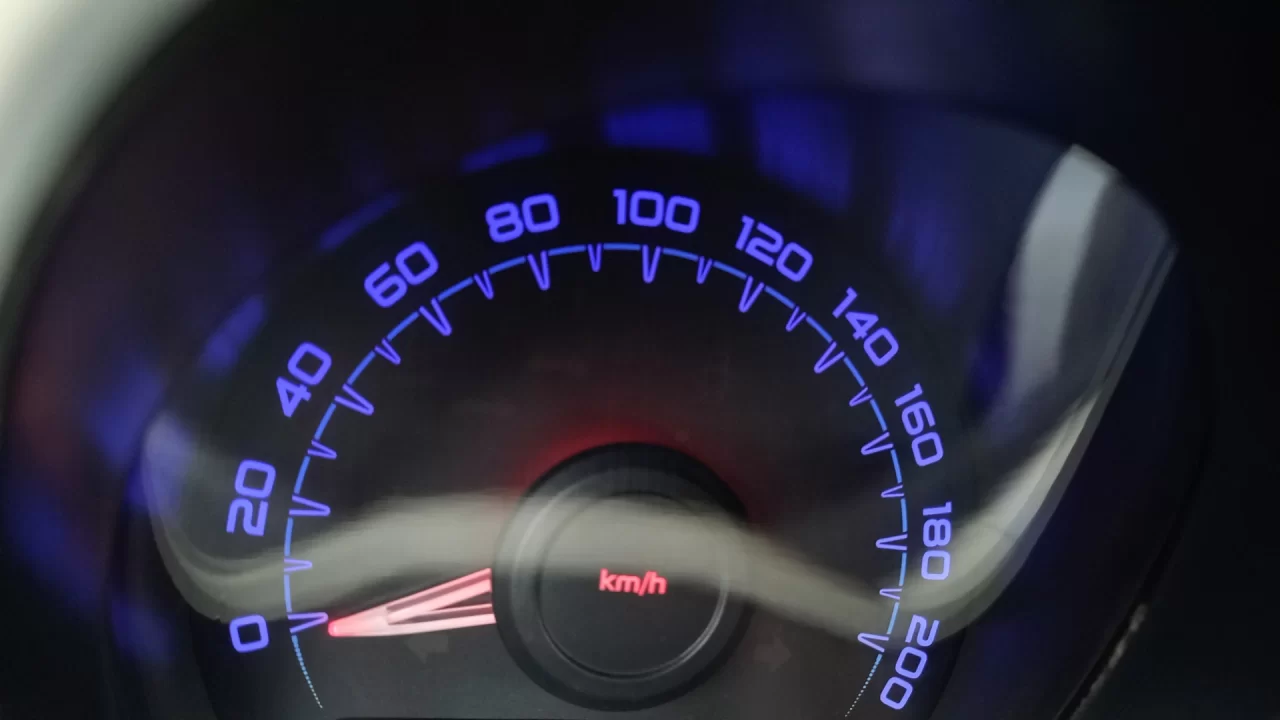

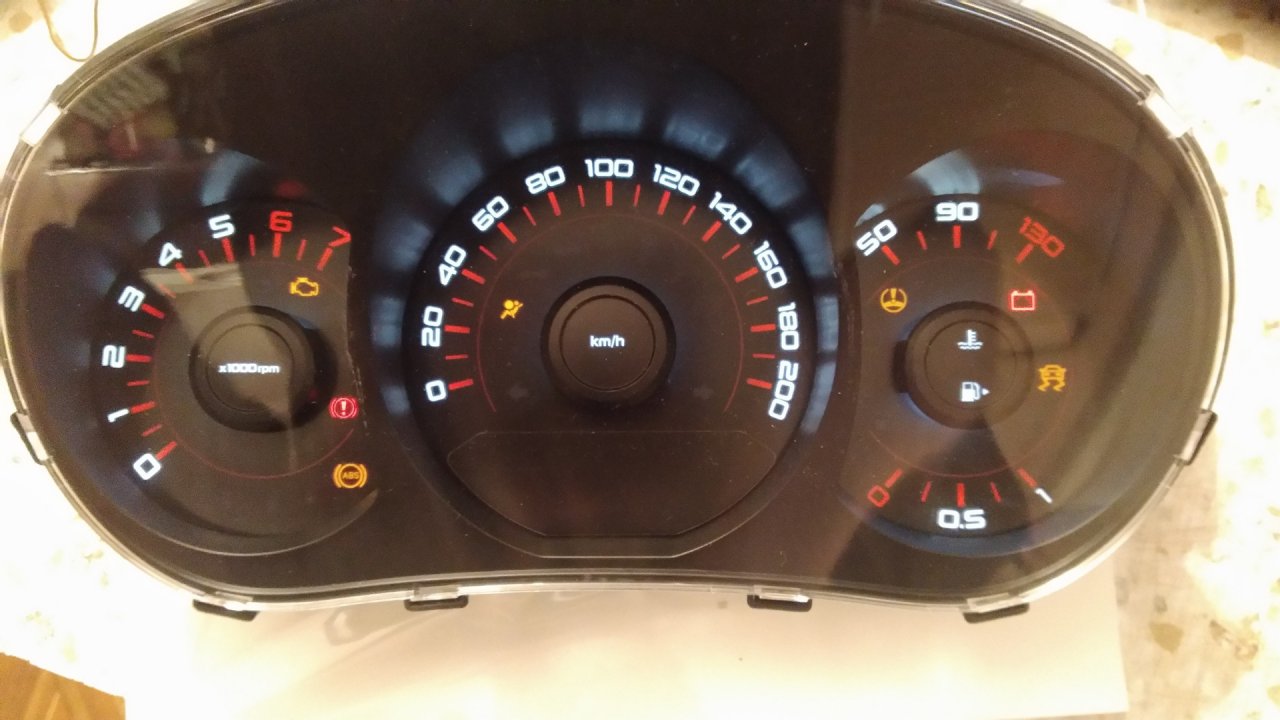

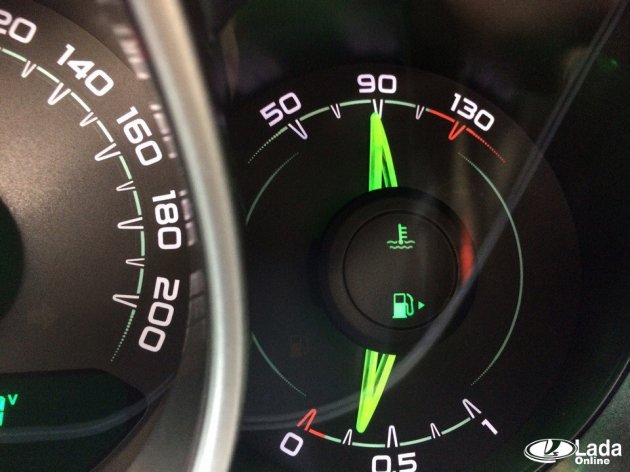

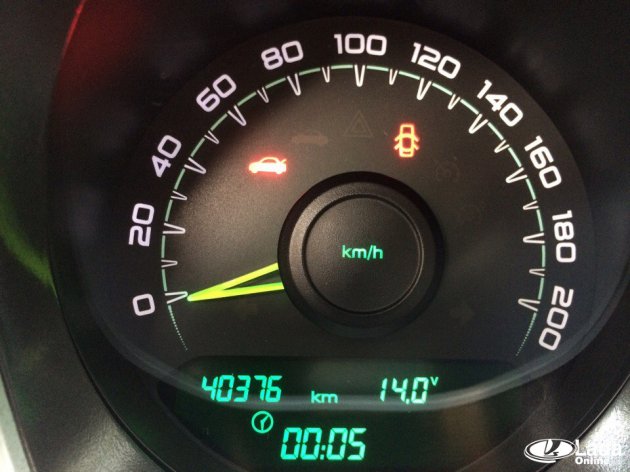

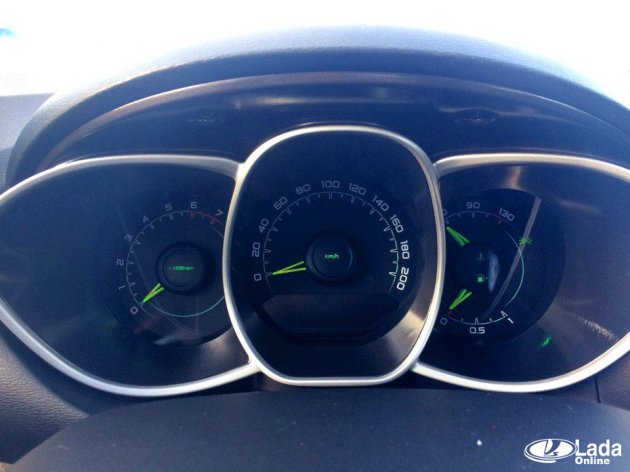

    5. Зеленая подсветка панели приборов Весты:



      Ответить

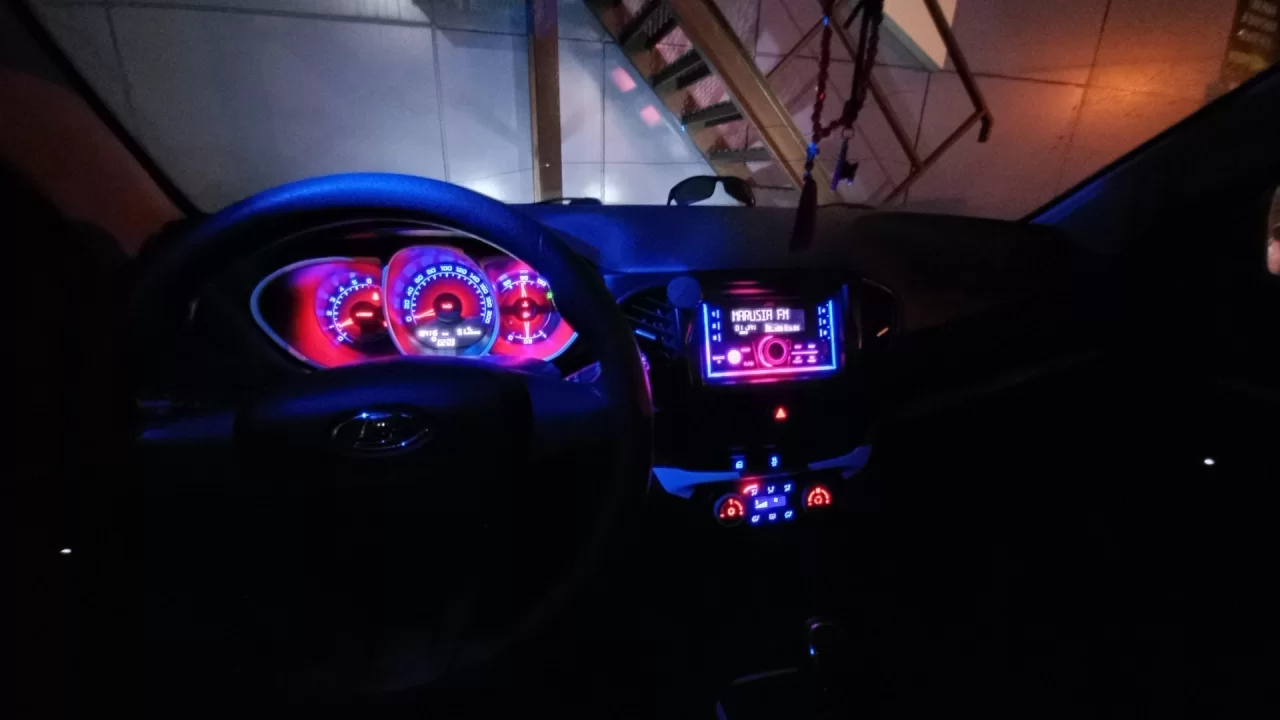

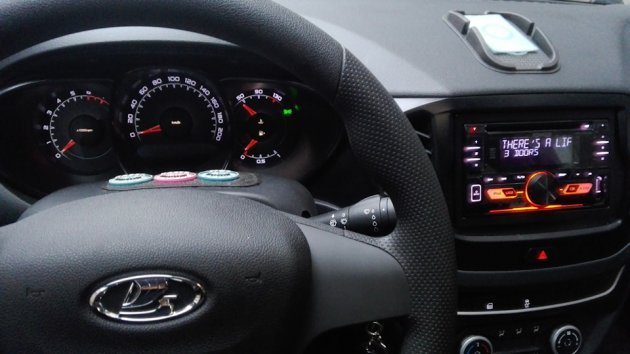

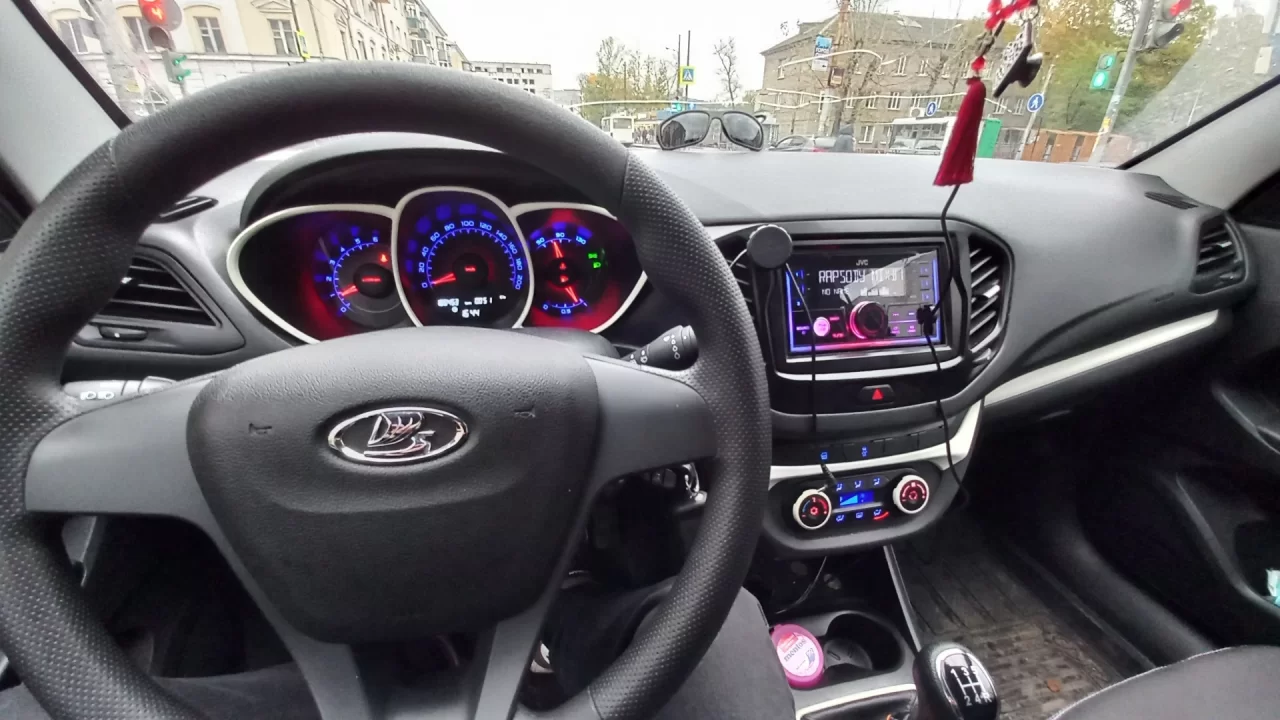

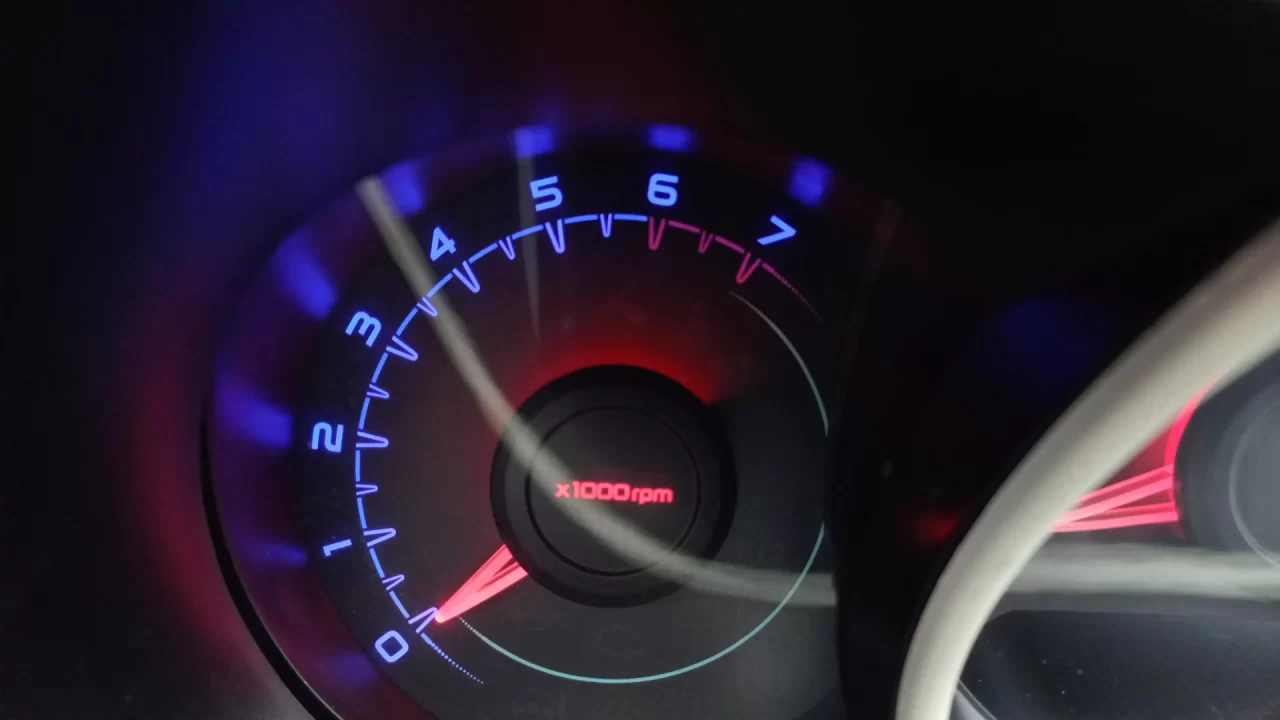

    6. Другая приборная панель с красными стрелками
      Ответить

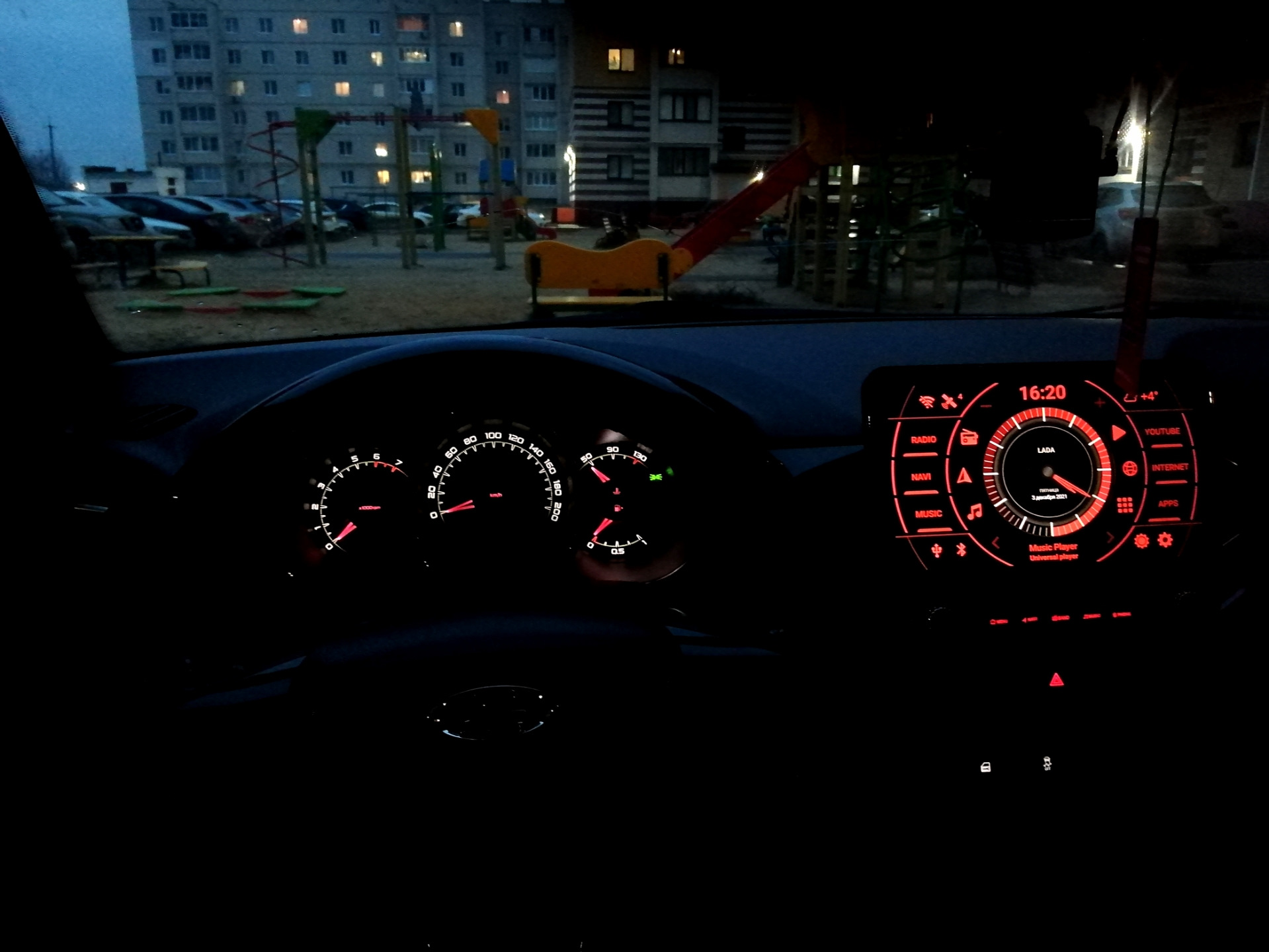

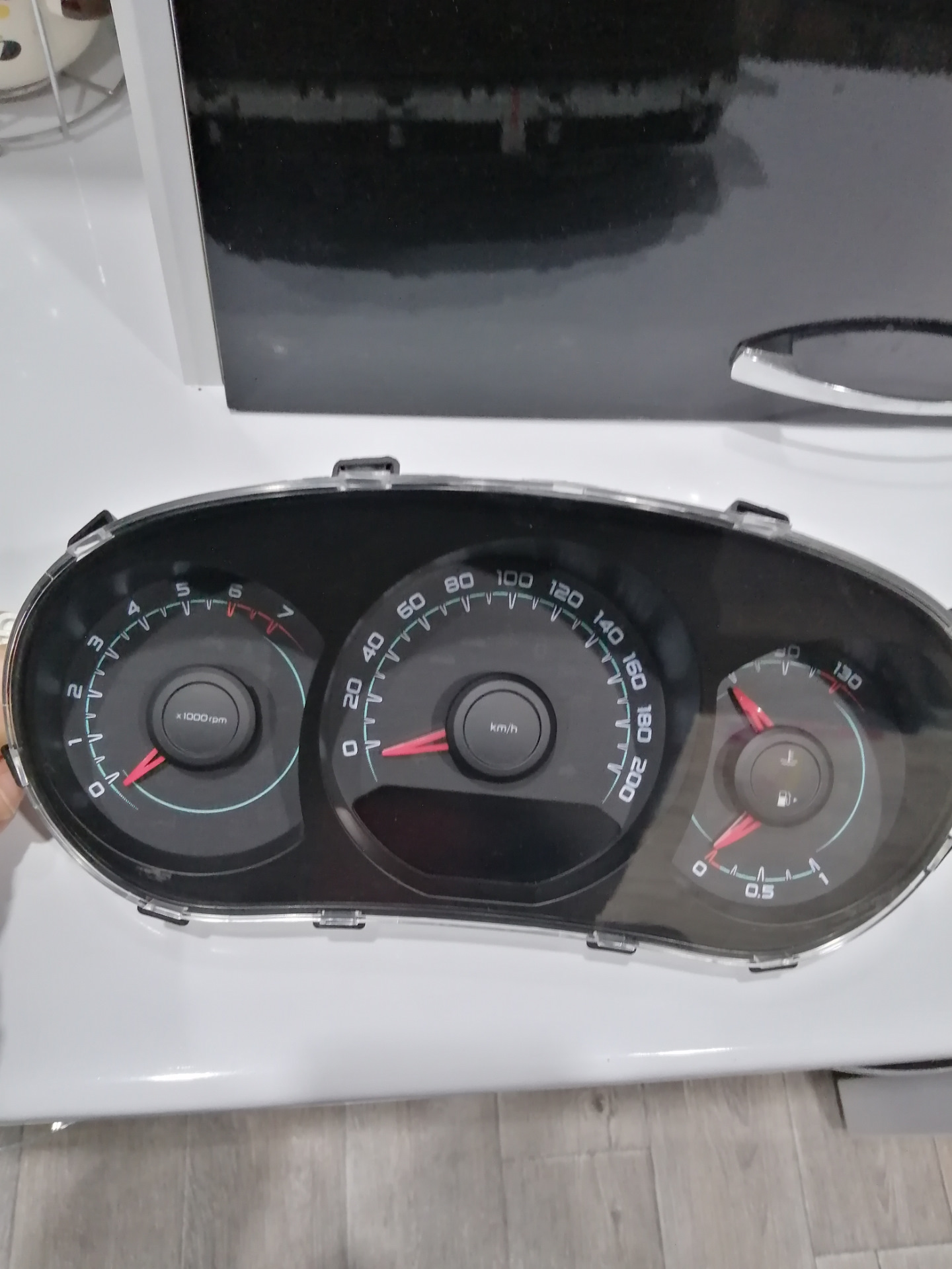

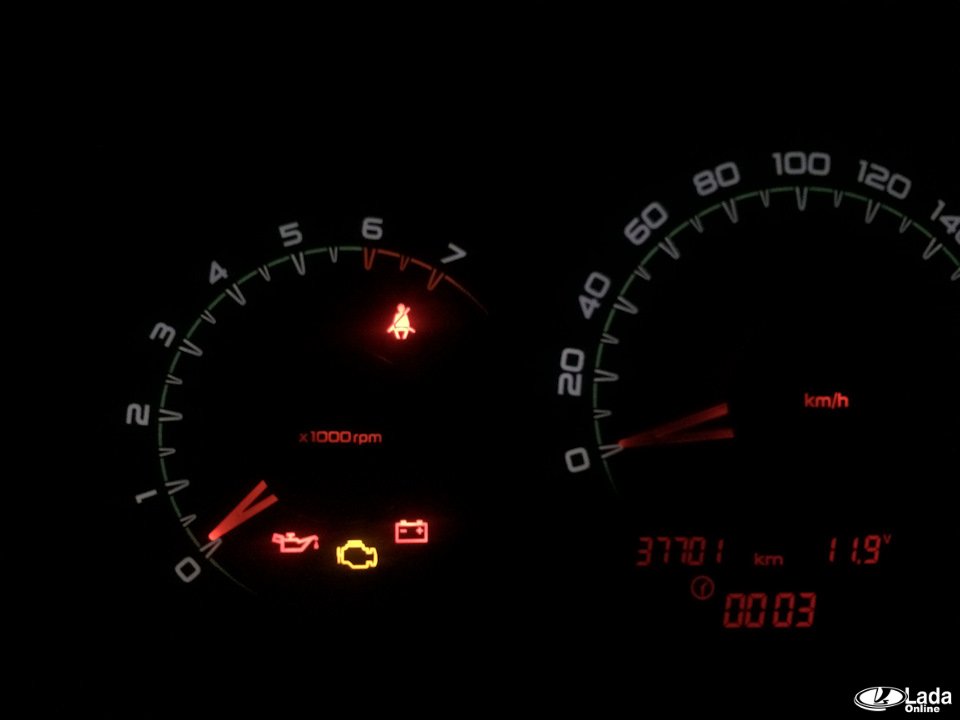

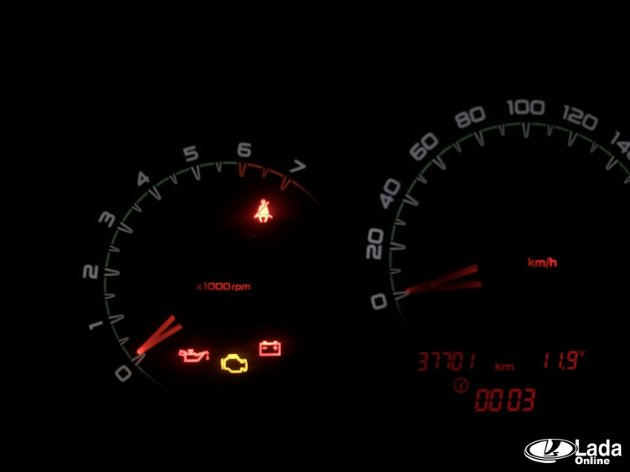

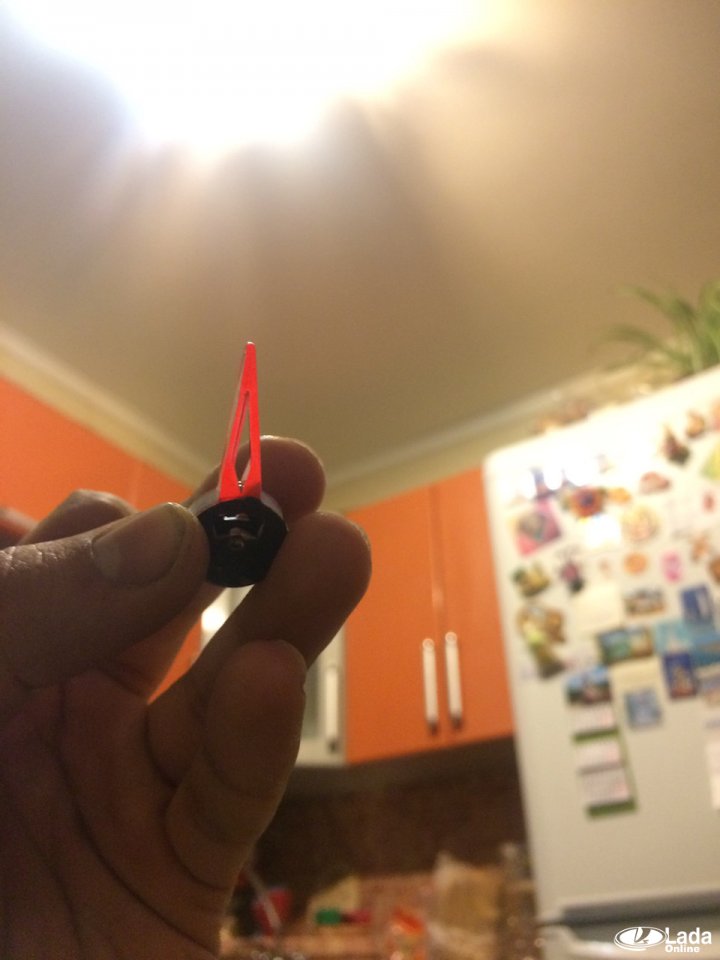

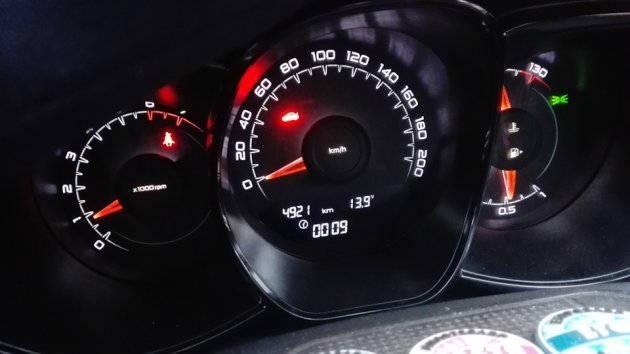

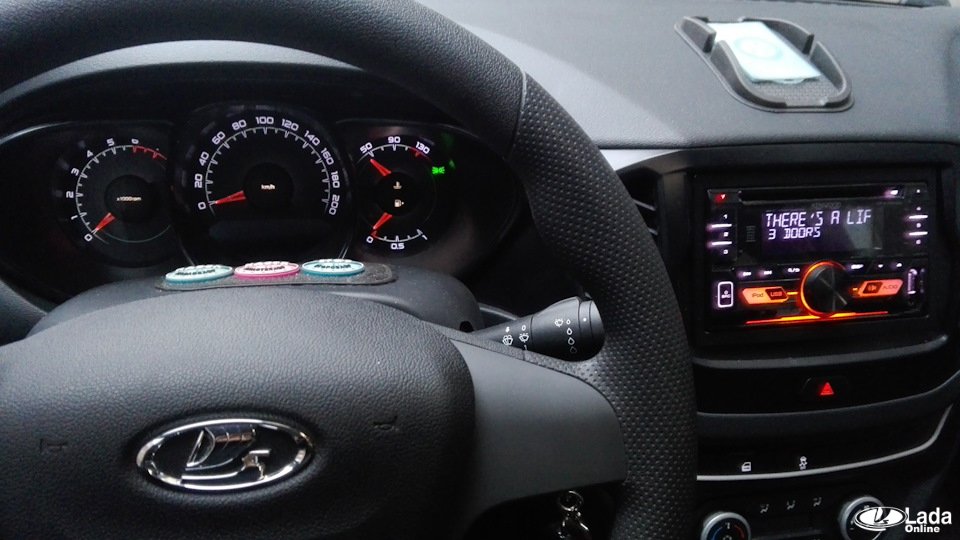

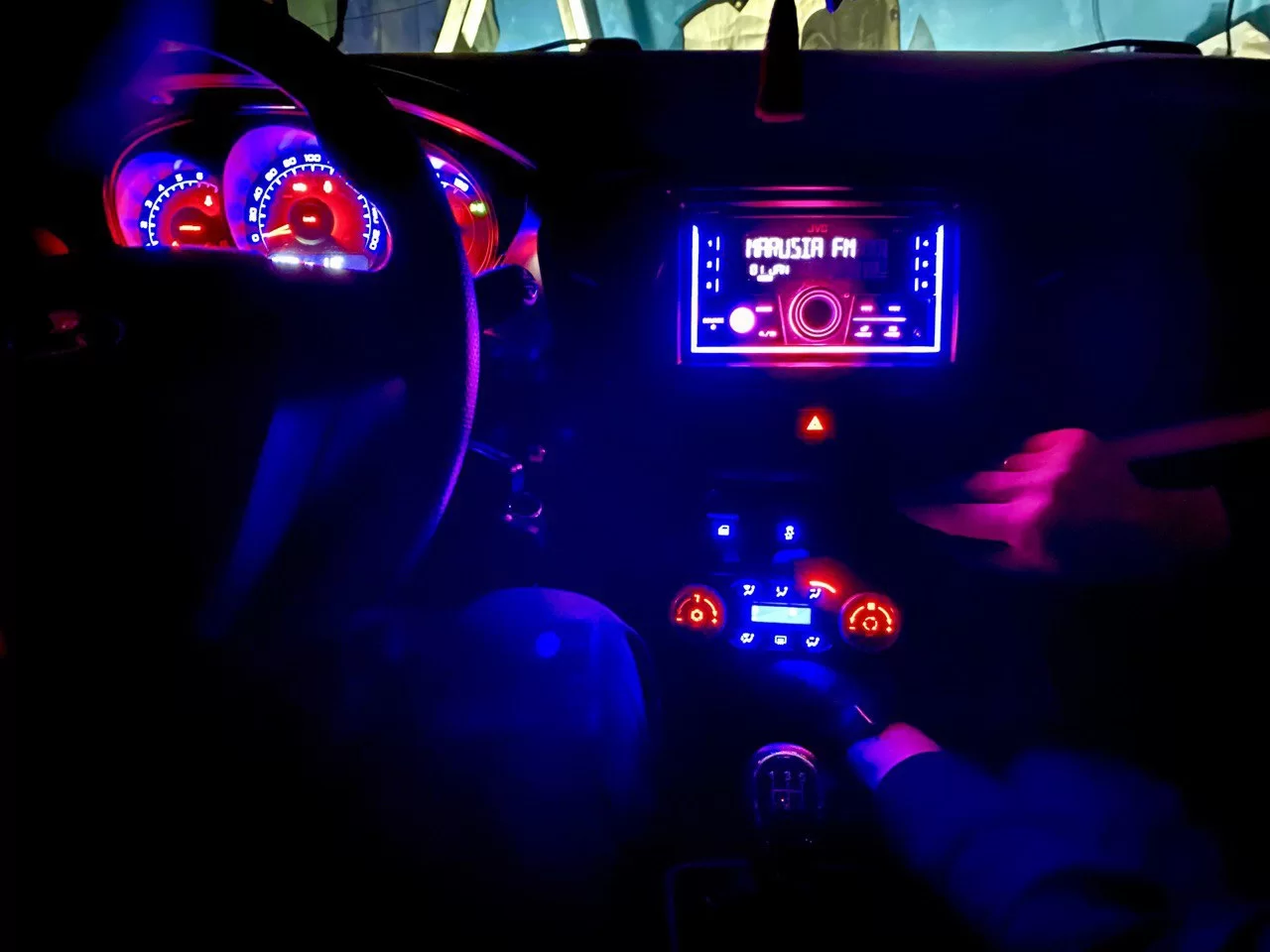

    7. красные стрелки
