Для повышения безопасности (чтобы водитель не начал движение с открытой дверью и для работы сигнализации) автомобили оборудованы датчиками открытых дверей (в народе «концевики» или «концевой выключатель»). Их неисправность заставляет неправильно работать плафон освещения в салоне и не дает поставить машину на охрану. Разбираемся, как проверить и при необходимости заменить концевики дверей.

Замена

Чтобы снять концевики следует открыть двери, затем:

снять защитный чехол с датчика, просто потянув его на себя.

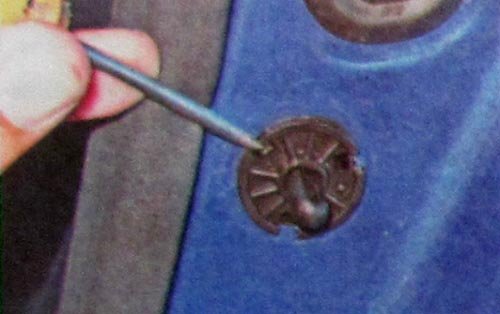

поддеть концевик отверткой
снять концевики, отщелкивая три фиксатора
отсоединить колодку с проводами.

На некоторых моделях Лада (например, Лада Приора или Нива 4х4) концевики крепятся к кузову при помощи винта.

Проверка и замена концевиков дверей на автомобилях Лада

На Lada XRAY концевик находится в замке двери и меняется вместе с замком.

Установка производится в обратной последовательности.

Проверка проводки

Инструкция для автомобилей сборочной линии B0 (XRAY, Ларгус, Nissan Almera, Renault Duster, Sandero). Снимаем концевик и устанавливаем мультиметр в режим вольтметра. Измеряем напряжение на контактах колодки с проводами:

если напряжение не поступает - неисправна цепь лампы плафона освещения салона или сама лампа.
если напряжение значительно меньше 12 В, вероятно поврежден провод, соединяющий датчик с «массой».

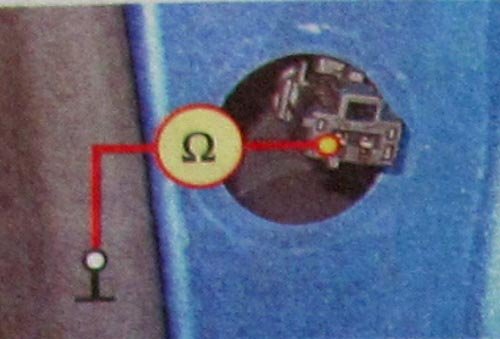

Устанавливаем мультиметр в режим омметра, один щуп подсоединяем к «массе» (кузову), а другой - к выводу колодки с черным проводом. Сопротивление должно быть близко к нулю. Если сопротивление большое и стремиться к бесконечности, вероятно место соединения провода с кузовом повреждено коррозией или поврежден провод (обработать соединение средством для защиты электрических контактов). Если так устранить неисправность не удалось, необходимо снять обшивку салона со стойки, найти и устранить неисправность.

Проверка концевика двери

Когда шток утоплен - контакты разомкнуты. В первую очередь проверяем исправность датчиков, открывая поочередно все двери автомобиля.

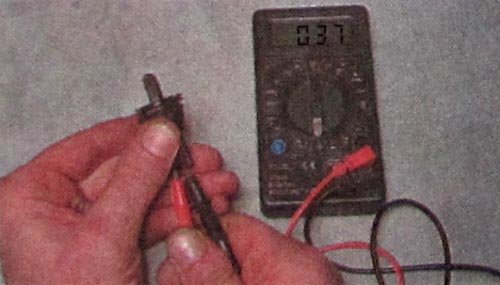

Проверка при помощи мультиметра. Подсоединяем к выводам концевика мультиметр в режиме омметра и проверяем замыкание контактов датчика (контакты должны быть замкнуты, сопротивление близко к нулю). Нажимаем на шток датчика и проверяем измерения (контакты должны быть разомкнуты - сопротивление стремиться к бесконечности).

Напомним, в некоторых случаях (например, в холодное время года) концевики могут работать с перебоями. Для Лада Веста, Гранта и Калина 2 можно воспользоваться этим решением, а для Приоры этим.
