    Описание и замена ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179

     20 декабрь 2017  LadaOnline    7 572    0

    Описание и замена ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179

    Двигатели ВАЗ 21129 (Lada Vesta, XRAY и Largus) и ВАЗ 21179 (Lada Vesta и XRAY) созданы на базе модели 21127 (Lada Granta, Kalina, Priora). Одна из отличительных особенностей новых моторов - использование вместо датчика массового расхода воздуха (ДМРВ) датчики абсолютного давления (ДАД) и температуры воздуха (ДТВ). Расскажем о них более подробно.

    Назначение и принцип работы

    ДАД и ДТВ объединены в одном корпусе, который установлен на ресивере модуля впуска.

    ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179

    Выходной сигнал ДАД представляет собой напряжение постоянного тока в диапазоне 0,15..4,6 В, величина которого зависит от давления во впускной трубе. По данному сигналу ЭБУ рассчитывает количество воздуха всасываемого во впускную трубу за цикл.

    При возникновении неисправности цепи датчика ЭБУ заносит в свою память ее код и включает сигнализатор в комбинации приборов. В этом случае блок управления рассчитывает количество всасываемого воздуха по частоте вращения коленчатого вала и углу открытия дроссельной заслонки.

    Чувствительным элементов ДТВ во впускной трубе является термистор (резистор, измеряющий сопротивление в зависимости от температуры)

    Температура

    воздуха, °С

    Сопротивление,

    Ом

    Температура

    воздуха,

    °С

    Сопротивление,

    Ом

    -40

    42661-54224

    +40

    1113-1291

    -30

    23970-30015

    +50

    792-913

    -20

    14039-17333

    +60

    572-655

    -10

    8529,5-10399

    +70

    418-476

    0

    5358-6458

    +80

    310-350

    +5

    4296-5150

    +90

    232-261

    +10

    3469-4137

    +100

    176-197

    +20

    2309-2727

    +110

    134-150

    +30

    1586-1853

    +120

    103-116

    Выходной сигнал подключенного к блоку управления датчика представляет собой напряжение постоянного тока в диапазоне 0,3..4,9 В, величина которого зависит от температуры воздуха, проходящего через датчик.

    При возникновении неисправности электрической цепи датчика ЭБУ заносит в свою память ее код и включает сигнализатор в комбинации приборов. В этом случае блок управления заменит показания датчика фиксированным значением температуры воздуха (32оC).

    Замена

    Порядок действий:

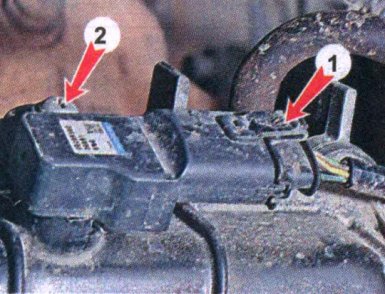

    1. Отсоединить от ДАД и ДТВ колодку с проводами, нажимая на фиксатор.
    2. Снять ДАД и ДТВ, вывернув винт крепления (крестовая отвертка).

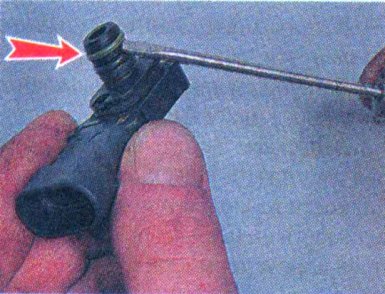

    3. При обратной установке следует заменить резиновое уплотнительное кольцо.

    замена ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179уплотнительное кольцо ДАД и ДТВ на двигателях ВАЗ 21129 и ВАЗ 21179

    Напомним, про артикулы этих датчиков, а также про их аналоги ранее рассказывал один из пользователей сайта Лада.Онлайн.
