Описание цифровой комбинации приборов Lada Vesta NG

04 ноября 2022 Лада.Онлайн 2 632 2

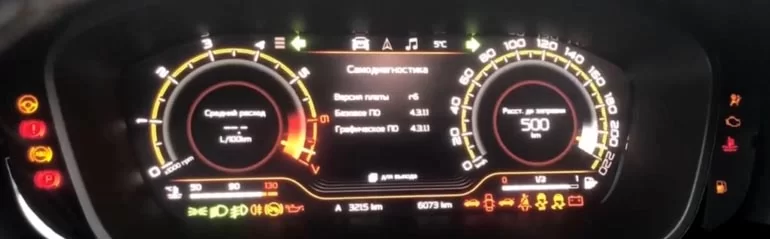

На комплектации верхнего уровня оснащения Lada Vesta NG (новое поколение, New Generation) с завода устанавливают цифровую приборную панель. Расшифровка всех индикаторов нового щитка приборов описана в руководстве по эксплуатации.

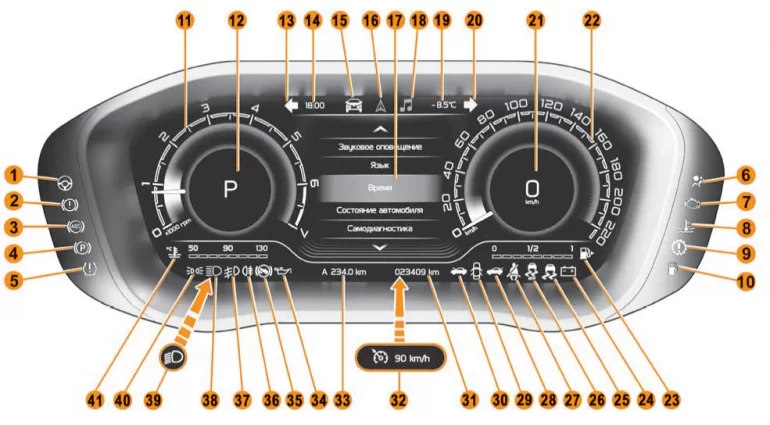

1 – сигнализатор неисправности рулевого управления. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности рулевого управления.

ПРЕДУПРЕЖДЕНИЕ! Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности. Доставку автомобиля к дилеру LADA осуществляйте эвакуатором.

2 – сигнализатор неисправности тормозной системы. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности тормозной системы (например: низкий уровень тормозной жидкости в бачке гидропривода тормозов, отказ системы распределения тормозных сил и т.д.).

ПРЕДУПРЕЖДЕНИЕ! Запрещается эксплуатация автомобиля при горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень тормозной жидкости в бачке гидропривода тормозов. Обратитесь к дилеру LADA для устранения неисправности. Доставку автомобиля к дилеру LADA осуществляйте эвакуатором.

3 – сигнализатор антиблокировочной системы тормозов. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности антиблокировочной системы.

ПРЕДУПРЕЖДЕНИЕ! В таком случае тормозная система работает как на автомобиле, не оснащенном антиблокировочной системой тормозов. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.

4 – сигнализатор включения стояночного тормоза.

5 – резерв. Не используется.

6 – сигнализатор неисправности подушек безопасности. Загорается при включении зажигания (режим «самотестирования»). При исправных надувных подушках безопасности он погаснет примерно через несколько секунд после включения зажигания. Если он не загорается, не гаснет или загорается во время движения автомобиля, это указывает на неисправность подушек безопасности.

ПРЕДУПРЕЖДЕНИЕ! При возникновении аварийной ситуации подушки безопасности могут не сработать. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.

7 – сигнализатор «Неисправность двигателя». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это указывает на наличие неисправности в системе управления двигателем, требующей обязательного устранения.

ВНИМАНИЕ! Эксплуатация автомобиля с горящим или мигающим сигнализатором «Проверьте двигатель» может привести к выходу из строя системы управления двигателем, увеличению расхода топлива и ухудшению динамичности автомобиля. Обратитесь к дилеру LADA для устранения неисправности.

8 – сигнализатор перегрева охлаждающей жидкости. Загорается при включении зажигания и затем гаснет (режим «самотестирования»). Если сигнализатор загорается во время движения автомобиля, это свидетельствует о превышении рабочего диапазона температуры охлаждающей жидкости.

ВНИМАНИЕ! Продолжительное движение с горящим сигнализатором может привести к выходу двигателя из строя в результате перегрева. Остановитесь как можно скорее с соблюдением ПДД и дайте двигателю поработать несколько минут на холостом ходу. Если сигнализатор не гаснет, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности.

9 – резерв. Не используется.

10 – сигнализатор низкого уровня бензина в топливном баке. Загорается при включении зажигания примерно через две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля одновременно со звуковым сигналом, это указывает на низкий уровень топлива в баке. Необходимо произвести дозаправку во избежание перебоев в работе двигателя. С момента первого загорания сигнализатора Вы сможете проехать около 50 км.

ПРЕДУПРЕЖДЕНИЕ! Никогда не допускайте полной выработки топлива. Это может привести к аварийной ситуации на дороге по причине неожиданной для других участников движения остановки Вашего автомобиля.

11 – стрелка тахометра. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Чтобы узнать число оборотов двигателя в минуту, нужно умножить число, на которое показывает стрелка на 1000. Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программно-электронной системой управления двигателя.

12 – цифровая индикация положения рычага автоматической коробки передач (в вариантном исполнении).

13 – сигнализатор указателей левого поворота. Загорается в прерывистом режиме при включении указателе левого поворота, а также при включении аварийной сигнализации.

14 – цифровая индикация текущего времени.

15 – индикатор классического режима отображения комбинации приборов (с аналоговыми шкалами спидометра и тахометра).

16 – индикатор режима отображения комбинации приборов в формате навигатора.

17 – зона информационных сообщений комбинации приборов.

18 – индикатор режима отображения комбинации приборов в формате мультимедийного проигрывателя.

19 – цифровая индикация температуры окружающего воздуха.

20 – сигнализатор указателей правого поворота. Загорается в прерывистом режиме при включении указателей правого поворота, а также при включении аварийной сигнализации.

21 – цифровая индикация скорости движения автомобиля.

22 – стрелка спидометра. Показывает скорость движения автомобиля в км/ч.

Примечание. При движении на высоких скоростях спидометр в комбинации приборов может показывать скорость, немного превышающую значение скорости режима навигации мультимедийной системы (это законодательное требование, не является неисправностью, реальная скорость движения близка к значению режима навигации).

23 – графическая индикация уровня топлива. Число прямоугольных делений указывает на уровень топлива. При минимальном уровне топлива прямоугольные деления гаснут и в комбинации приборов загорается сигнализатор 10 низкого уровня топлива .

24 – сигнализатор разряда аккумуляторной батареи. Загорается при включении зажигания (режим «самотестирования»). Загорание сигнализатора при работающем двигателе означает нарушение нормальной работы системы электропитания автомобиля и указывает на неисправность системы зарядки аккумулятора, слабое натяжение/обрыв ремня привода генератора или неисправность самого генератора.

ВНИМАНИЕ! Остановитесь с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности.

25 – сигнализатор неисправности системы электронной курсовой устойчивости. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Мигание сигнализатора во время движения автомобиля свидетельствует о срабатывании системы электронной курсовой устойчивости.

ПРЕДУПРЕЖДЕНИЕ! Если сигнализатор не гаснет после пуска двигателя или загорается постоянным светом во время движения автомобиля, это свидетельствует о неисправности системы электронной курсовой устойчивости. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.

26 – сигнализатор отключения системы электронной курсовой устойчивости.

27 – сигнализатор непристёгнутых ремней безопасности.

28 – сигнализатор «Незакрытое багажное отделение». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя, это указывает на незакрытое багажное отделение.

ПРЕДУПРЕЖДЕНИЕ! При включении этого сигнализатора запрещается продолжать движение автомобиля.

29 – сигнализатор «Незакрытые двери». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя, это указывает на незакрытые или
неплотно закрытые двери автомобиля.

ПРЕДУПРЕЖДЕНИЕ! При включении этого сигнализатора запрещается продолжать движение автомобиля.

30 – сигнализатор «Незакрытый капот». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя, это указывает на незакрытый капот.

ПРЕДУПРЕЖДЕНИЕ! При включении этого сигнализатора запрещается продолжать движение автомобиля.

31 – цифровая индикация общего пробега автомобиля.

32 – индикатор «Круиз-контроль» и «Ограничитель скорости».

33 – цифровая индикация пробега автомобиля с момента последнего сброса.

34 – сигнализатор аварийного давления моторного масла. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует об опасном падении давления масла в системах двигателя.

ВНИМАНИЕ! Эксплуатация автомобиля при горящем сигнализаторе может привести к серьезным повреждениям и выходу двигателя из строя. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень масла в двигателе. Обратитесь к дилеру LADA для устранения неисправности.

35 – резерв. Не используется.

36 – контрольный сигнал включения задних противотуманных фонарей. Загорается при включении задних противотуманных фонарей.

37 – контрольный сигнал включения передних противотуманных фар. Загорается при включении передних противотуманных фар.

38 – контрольный сигнал включения дальнего света фар. Загорается при включении дальнего света фар.

39 – контрольный сигнал включения ближнего света фар. Загорается при включении ближнего света фар.

ВНИМАНИЕ! Мигающий контрольный сигнал включения ближнего света фар информирует водителя о неисправности блок-фар. Необходимо обратиться к дилеру LADA.

40 – контрольный сигнал включения габаритных огней. Загорается при включении габаритных огней.

41 – графическая индикация температуры охлаждающей жидкости. Отображение температуры охлаждающей жидкости в системе охлаждения двигателя. Загорание каждого нового прямоугольного деления соответствует увеличению температуры на 10 °С.

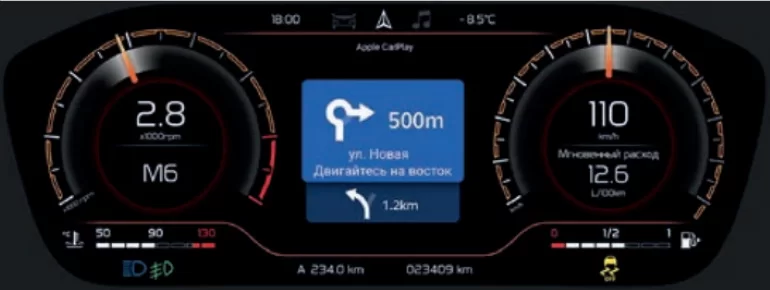

Напомним, одной из особенностей ЖК щитка приборов является возможность отображения на нем не только информации о состоянии автомобиля, но и навигационной информацию, а также информацию о медиа. Более подробную информацию о работе комбинации приборов смотрите в статье «Мультимедийная система LADA EnjoY Vision Pro».

Более подробно о цифровой комбинации приборов мы рассказывали в этой статье.
