Предохранители и реле, применяемые на Lada Vesta NG (новое поколение)

07 ноября 2022 Лада.Онлайн 102 638 3

При замене плавких предохранителей и реле необходимо использовать только предохранители и реле, типы которых рекомендованы для данного автомобиля и имеющие маркировку в соответствии с таблицам. Схема реле и предохранителей нового поколения Лада Веста представлены в таблицах далее.

ПРЕДУПРЕЖДЕНИЕ! Не допускается применение предохранителей и реле, отличающихся по номиналу силы тока от рекомендуемых. Это может привести к отказам в работе электрооборудования автомобиля, коротким замыканиям и возгоранию автомобиля.

ВНИМАНИЕ! Рекомендуется всегда выяснять причину выхода из строя предохранителей и реле у дилера LADA.

Содержание

Где находятся монтажные блоки
Блок предохранителей и реле в салоне
Блок предохранителей и реле в моторном отсеке

Где находятся монтажные блоки

Предохранители и реле расположены в двух монтажных блоках:

монтажный блок салона;
монтажный блок моторного отсека.

При неисправности одного из электроприборов прежде всего проверьте предохранители и реле в соответствии с таблицами ниже. При необходимости замените их новыми, имеющими тот же номинал.

ВНИМАНИЕ! Предохранитель с большим значением номинального тока чем указано в таблицах может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

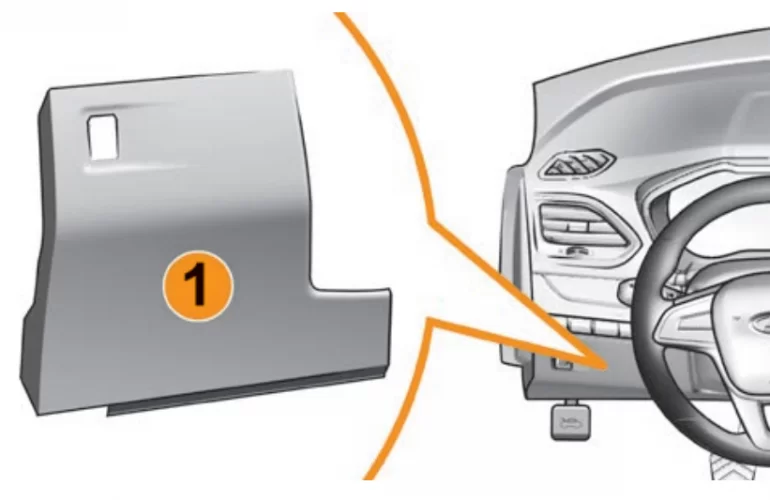

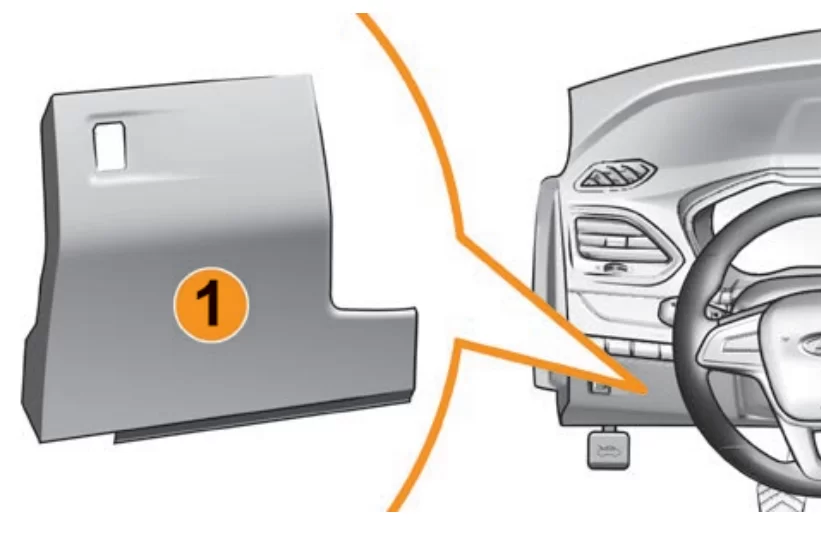

Монтажный блок салона. Для доступа к монтажному блоку салона отсоедините крышку на панели приборов.

Монтажный блок моторного отсека. Некоторые системы защищены предохранителями, находящимися в монтажном блоке под крышкой моторного отсека. Ввиду затрудненного доступа к предохранителям этого монтажного блока рекомендуем Вам обращаться для замены этих предохранителей к дилеру LADA.

Блок предохранителей и реле в салоне

Схема расположения предохранителей и реле в монтажном блоке салона (в вариантном исполнении):

Предохранители и реле монтажного блока салона*:

ПРЕДОХРАНИТЕЛИ
№	Номинал	Цепь	Назначение	Тип
F01	5А	К15	Питание 1 CAN-шлюза (CAN-Gateway)	Minifuse
F02	5А	К15	Питание 1 комбинации приборов (КП)	Minifuse
F03	10А	К15	Цепь клеммы К15 для моторного отсека	Minifuse
F04	5А	К15	Сигнал К15 для электроусилителя рулевого управления (ЭУРУ)	Minifuse
F05	5А	К15	Питание системы помощи при парковке (парктроник) (в вариантном исполнении)	Minifuse
F06	25А	К30	Питание дополнительного блока кузовной электроники (ЕММ) цепи: правый дальний свет (ДС), левый ближний свет (БС), задние габаритные огни (ГО), правый дневной ходовой огонь (ДХО), передние противотуманные фонари (ПТФ)	Minifuse
F07	ЗОА	К30	Питание дополнительного блока кузовной электроники (ЕММ) цепи: передний стеклоочиститель	Minifuse
F08	15А	К15	Питание контроллера системы надувных подушек безопасности (СНПБ)	Minifuse
F09	5А		Цепь указателя поворота (УП) правого бокового зеркала	Minifuse
F10	20А	АСС	Питание розеток дополнительных потребителей салона	Minifuse
F11	5А		Цепь указателя поворота (УП) левого бокового зеркала	Minifuse
F12	25А	К30	Питание дополнительного блока кузовной электроники (ЕММ) цепи: ВТР складывание/ раскладывание зеркал	Minifuse
F13	25А	К30	Питание дополнительного блока кузовной электроники (ЕММ) цепи: левый дальний свет (ДС), правый ближний свет (БС), передние габаритные огни (ГО), левый дневной ходовой огонь (ДХО), задние противогуманные огни (ЗПТО), освещения номерного знака (ОНЗ)	Minifuse
F14			Резерв
F15	5А		Цепь обогрева наружных зеркал	Minifuse
F16	10А	АСС	Шина питания аксессуаров розетки USB центральной консоли	Minifuse
F17	5А		Цепь задних габаритных огней (ЗдГО) наружного борта	Minifusc
F18	5А		Цепь задних габаритных огней (ЗдГО) внутреннего борта	Minifuse
F19	5А		Цепь задних стоп-сигналов внутреннего борта	Minifuse
F20	5А		Цепь задних стоп-сигналов наружного борта и дополнительный сигнал торможения (ДСТ)	Minifuse
F21	15А	К30	Питание блока кузовной электроники (ВСМ), цепь указателей поворота	Minifuse
F22	5А	К30	Питание терминального устройства «ЭРА-ГЛОНАСС» (измерительная ЕММ)	Minifuse
F23	5А	К30	Питание 2 комбинации приборов (КП)	Minifuse
F24			Резерв
F25	7,5А	ВТР	Шина включения текущего реагирования (ВТР) для блока дополнительных функций кузовной электроники (БДФКЭ), мультимедийной системы и привода боковых зеркал (в вариантном исполнении)	Minifuse
F26	5А	ВТР	Шина ВТР для освещения салона и багажника	Minifuse
F27	5А	ВТР	Шина ВТР для цепи выключателя тормоза	Minifuse
F28	20А	К30	Питание мультимедийной системы, диагностического разъема и центрального CAN-шлюза	Minifuse
F29	10А	К30	Питание светотехники прицепа	Minifuse
F30	15А	К30	Питание топливного насоса	Minifuse
F31	5А	ВТР	Шина ВТР для: реле импульсных стеклоподъемников, реле блокировки задних стеклоподъемников, панели и контроллера климатической установки	Minifuse
F32	5А	ВТР	Шина ВТР для: переключателя корректора фар, датчика дождя и освещенности (ДДиО), переключателя режимов LADA RIDE SELECT	Minifuse
F33	5А	ВТР	Шина ВТР для датчика угла поворота рулевого колеса	Minifuse
F34	5А	ВТР	Шина ВТР для контроллера ABS/ESP	Minifuse
F35			Резерв
F36	10А	К30	Питание фонаря стоп-сигнала	Minifuse
F37	10А	К30	Питание блока кузовной электроники (ВСМ)	Minifuse
F38	20А	К30	Питание блока бесключевого доступа (HFM)	Minifuse
F39	20А	К15	Питание правого подрулевого переключателя (стеклоочист., омыв)	Minifuse
F40	30А	К15	Питание блока дополнительных функций кузовной электроники (БДФКЭ)	Minifuse
F41	30А	К30	Питание аксессуаров	JCase
F42	20А	К30	Блок кузовной электроники (ВСМ, питание шины ВТР)	JCase
F43	20А	К30	Блок кузовной электроники (ВСМ, питание замков дверей)	JCase
F44	30А	К30	Питание задних стеклоподъемников	JCase
F45	30А	К30	Питание вентилятора отопителя салона	JCase
F46			Резерв
F47			Резерв
F48			Резерв
F49			Резерв
F50			Резерв
F51	30А	ВТР	Питание передних импульсных стеклоподъемников	Minifuse
F52	5А	АСС	Питание зарядного устройства USB	Minifuse
F53	15А	АСС	Питание обогрева руля, кнопок круиз-контроля на руле	Minifuse
F54			Резерв
F55	15A	K15	Питание розетки 12 В в багажнике (в вариантном исполнении)	Minifuse
F56			Резерв
РЕЛЕ
№	Номинал		Защищаемые электрические цепи
К1	50А		Разгрузочное реле шины К15. Коммутация питания светотехники, обогрев сидений, очистителя и омывателя стекол, розетки дополнительных потребителей в багажнике
K2	40А		Коммутация питания аксессуаров (АСС)
КЗ	30А		Коммутация питания обогревателей заднего стекла и боковых зеркал
К4	40А		Коммутация питания задних стеклоподъемников
К5	40А		Коммутация питания вентилятора отопителя салона
Кб	30А		Коммутация «минус» питания задних стеклоподъемников
К7	20А		Коммутация питания модуля бензонасоса
К8	30А		Коммутация питания передних импульсных стеклоподъемников
К9			Резерв
К10			Резерв
К11			Резерв

* Защищаемые электрические цепи зависят от варианта исполнения автомобиля. Актуальную и более подробную информацию о предохранителях и реле можно получить у дилера LADA.

Блок предохранителей и реле в моторном отсеке

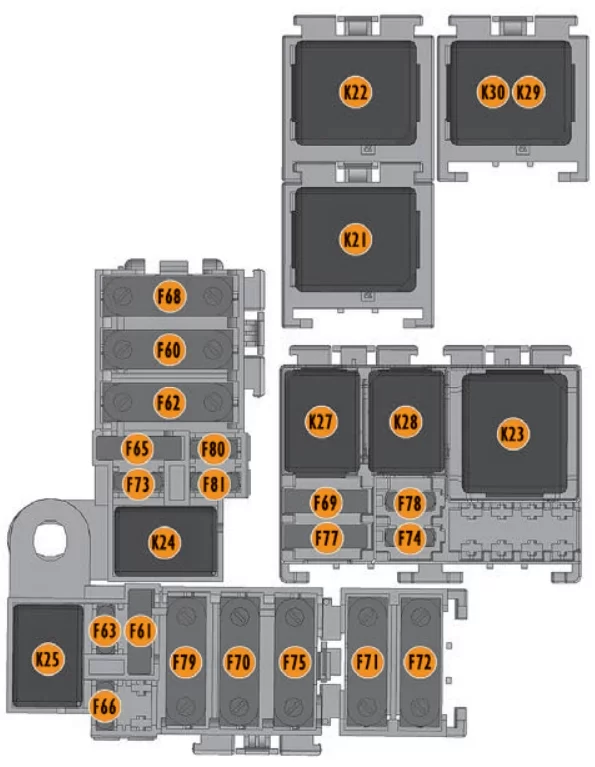

Схема расположения предохранителей и реле в монтажном блоке моторного отсека (в вариантном исполнении):

Предохранители и реле монтажного блока моторного отсека*:

ПРЕДОХРАНИТЕЛИ
№	Номинал	Цепь	Назначение	Тип
F60	70А	К30	Электроусилитель рулевого управления	Maxifuse
F61	30А	К30	Обогрев заднего стекла	Atofuse
F62	40А	К30	Блок ABS/ESP (антиблокировки тормозов и курсовой устойчивости)	Maxifuse
F63	15А	К30	Питание муфты компрессора кондиционера	Minifuse
F64			Резерв
F65	25А	КЗО	Питание блок ABS/ESP (антиблокировки тормозов и курсовой устойчивости)	Atofuse
F66	5А		Обогреваемые жиклеры	Minifuse
F67			Резерв
F68	70А	К30	Питание передних импульсных стеклоподъемников, разгрузочного реле шины К15	Maxifuse
F69	15А		Питание управляющих обмоток реле муфты кондиционера, реле блока управления вентилятором радиатора, катушек зажигания, топливных форсунок, клапана газораспределительного механизма (ГРМ)	Atofuse
F70	80А	К30	КЗО для салона, силовой части реле стартера и системы газового контроля CNG (в вариантном исполнении)	Maxifuse
F71	70А		Защита генератора	Maxifuse
F72	70А		Защита генератора	Maxifuse
F73	20А	К30	Питание звукового сигнала	Minifuse
F74	7,5А	К15	Питание цепей выключателя света заднего хода, системы автоматической трансмиссии (CVT)	Minifuse
F75	60А	К30	Питание обогревателя ветрового стекла и обогреваемых жиклеров (в вариантном исполнении)	Maxifuse
F76			Резерв
F77	15А	К30	Питание системы газового контроля CNG (в вариантном исполнении)	Atofuse
F78	7,5А		Питание нагревателей датчиков кислорода (ДК1, ДК2), датчика фаз, управляющей обмотки системного реле CNG (в вариантном исполнении), клапана продувки адсорбера (КПА), клапана заслонки впускного модуля (ЗВМ), клапана газораспределительного механизма (ГРМ) (в вариантном исполнении)	Minifuse
F79	40А	К30	Блок реле/реле вентилятора охлаждения	Maxifuse
F80	5А	К15	Питание управляющих обмоток реле обогрева ветрового стекла (в вариантном исполнении)	Minifuse
F81	20А	К30	Питание контроллера автоматической трансмиссии (CVT)	Minifuse
РЕЛЕ
№	Номинал		Защищаемые электрические цепи
К21	30А		Реле обогрева ветрового стекла 1 (в вариантном исполнении)
К22	30А		Реле обогрева ветрового стекла 2 (в вариантном исполнении)
К23	30А		Реле включения стартера
К24	20А		Реле предупредительного звукового сигнала
К25	20А		Реле охранного звукового сигнала
К26			Резерв
К27	40А		Главное реле системы управления двигателем (СУД)
К28	20А		Реле муфты компрессора кондиционера
К29	40А		Реле вентилятора радиатора (в вариантном исполнении)
К30	20А		Реле включения заднего хода/реле системы газового контроллера CNG (в вариантном исполнении)

* Защищаемые электрические цепи зависят от варианта исполнения автомобиля. Актуальную и более подробную информацию о предохранителях и реле можно получить у дилера LADA
