Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления проблем в автомобиле связанных с электрооборудованием, сначала проверяют предохранители и реле. Если они перегорели, заменяем их на такие же, но сначала следует определить причину перегорания.

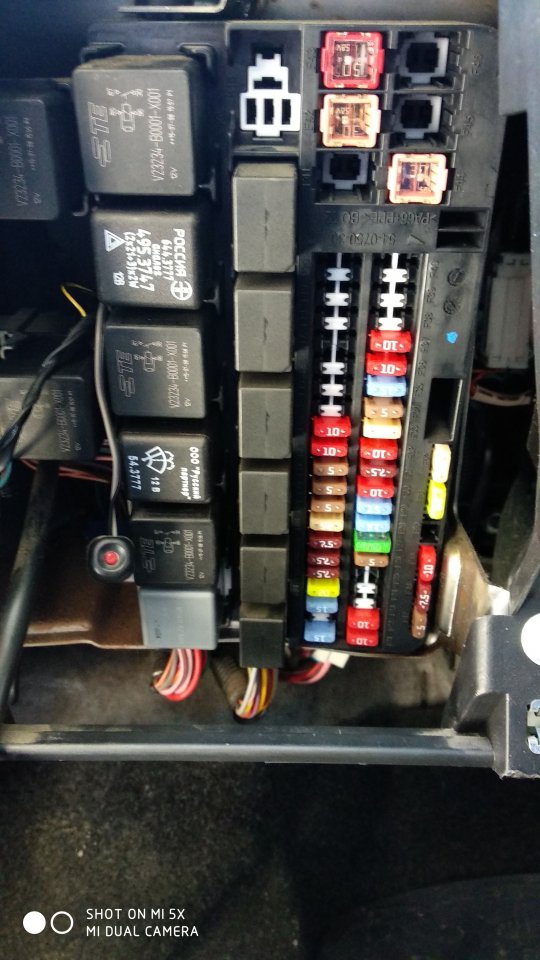

Где находятся предохранители Лада Гранта
Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).
Схема предохранителей и реле
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | - Реле включения вентилятора охлаждения двигателя - КЗ 2х2 - Контроллер(блок управления двигателем) - Форсунки - Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | - Стеклоочиститель - Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | - Клапан адсорбера - Датчик массового расхода воздуха - Датчик кислорода 1/2 - Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | - Звуковой сигнальный прибор - Замок багажника - Коробка передач - Прикуриватель - Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | - Плафон освещения салона - Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | - | Резервный |
| F28 | - | Резервный |
| F29 | - | Резервный |
| F30 | - | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | - Отопитель - Электроусилитель рулевого управления |
Реле:
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |

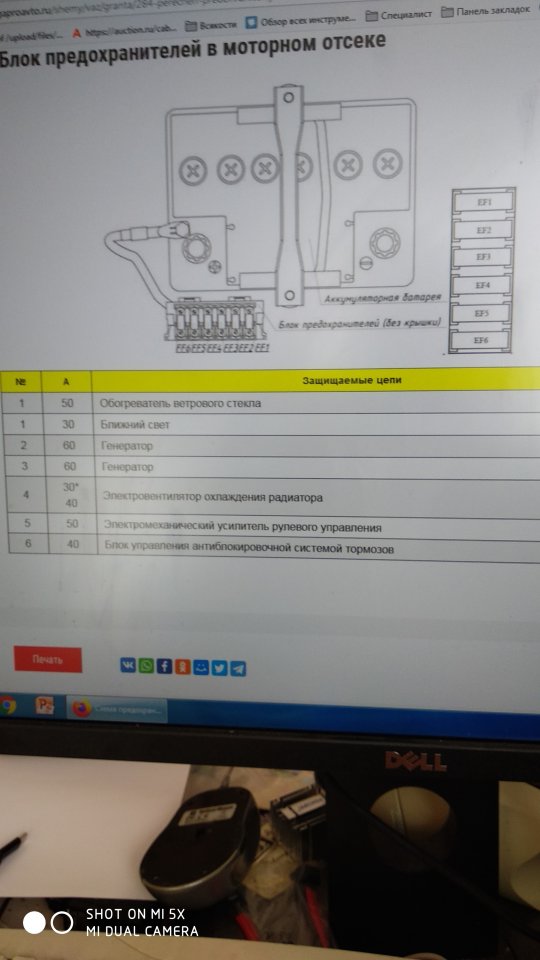

Монтажный блок Лада Гранта под капотом:
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |

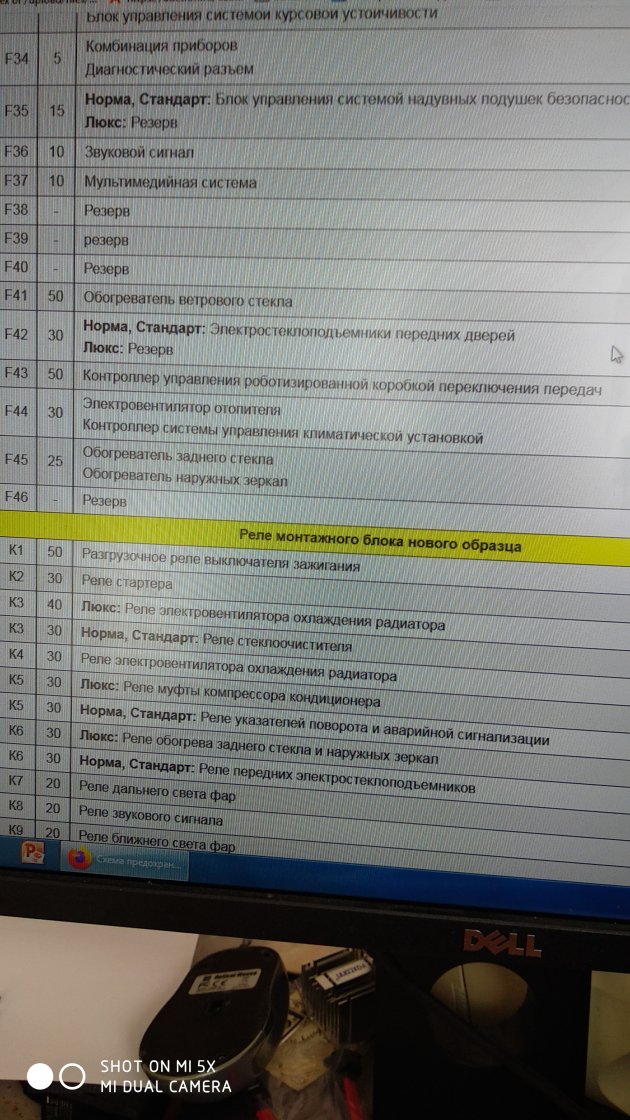

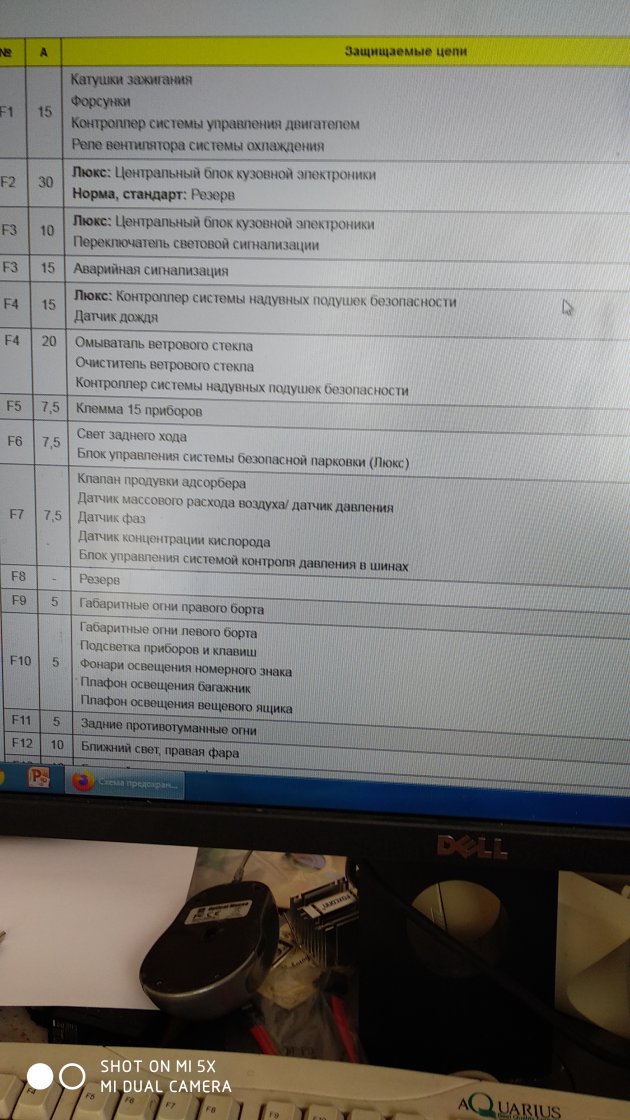

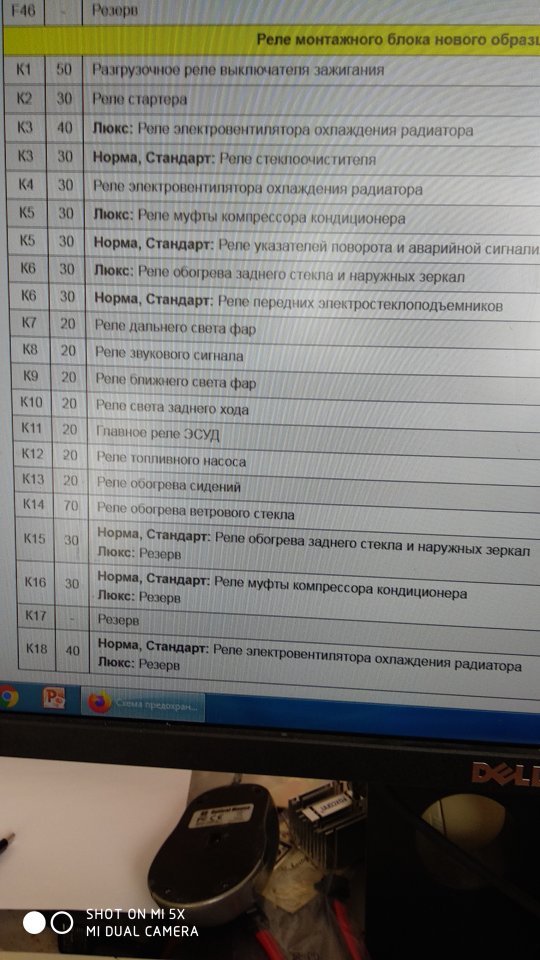

Новое семейство (с сентября 2018 года):
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта).
