Как заменить мультимедийную систему Lada Vesta NG своими руками
26 февраля 2024 Лада.Онлайн 10 932 2

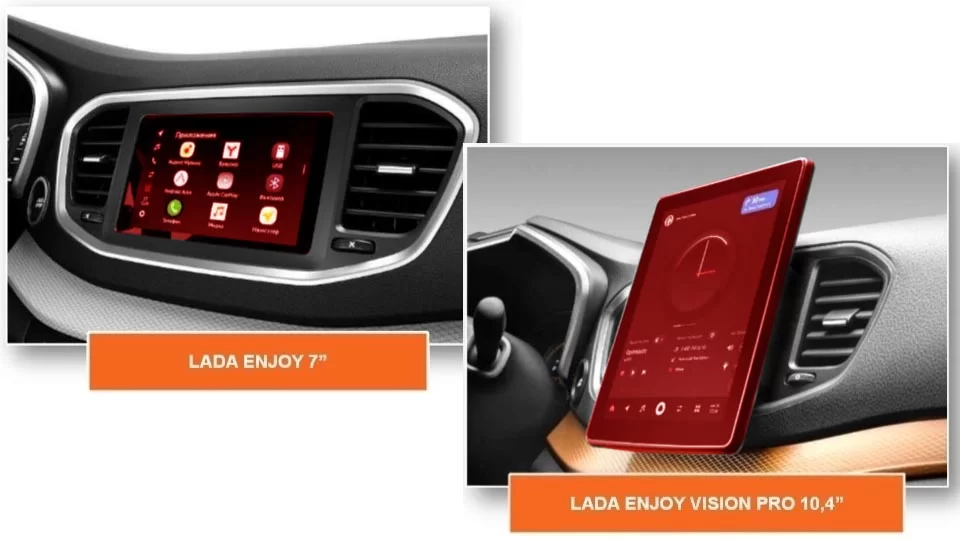

На Lada Vesta NG (новое поколение) АВТОВАЗ начал устанавливать мультимедийное навигационное оборудование с 8 или 10 дюймовым монитором. Как самостоятельно демонтировать данные ММС рассказывается в технологической инструкции завода.
Потребуется: отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снятие ММС с 8ʺ монитором EnjoY
В стык между облицовкой 2, рисунок 4-1, и панелью 1 приборов вставить приспособление и отжимными движениями снять облицовку (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 4-1 – Облицовка центральная панели приборов: 1 – панель приборов; 2 – облицовка центральная панели приборов
Отвернуть винты 1, рисунок 4-2, крепления проигрывателя 2 мультимедийной системы, извлечь проигрыватель из панели приборов, отсоединив разъемы кабеля USB, кабеля антенны и колодки жгута проводов панели приборов от проигрывателя (головка сменная Torx T20, вороток).

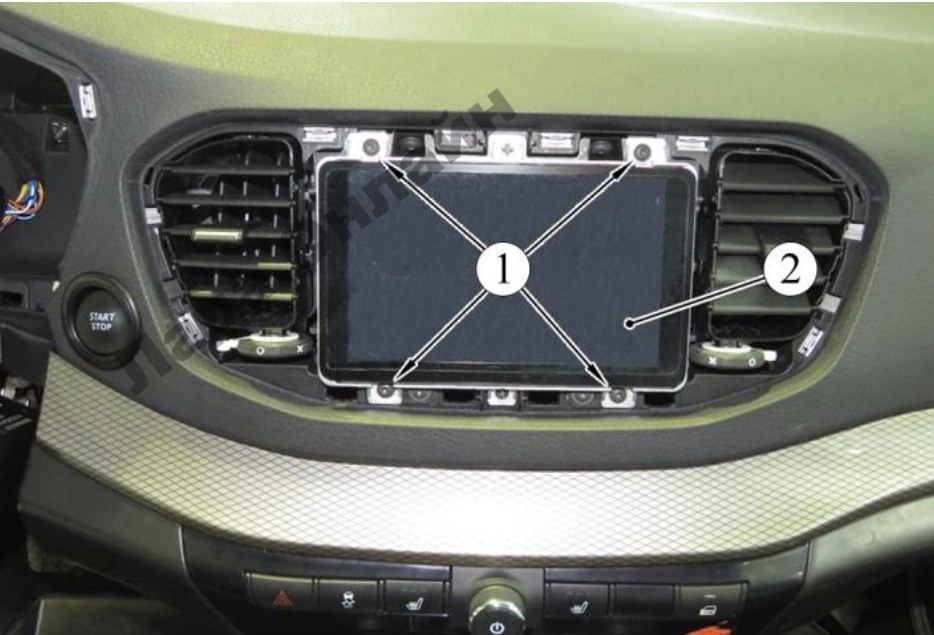

Рисунок 4-2 – Крепление проигрывателя мультимедийной системы 8ʺ: 1 – винт крепления проигрывателя; 2 – проигрыватель мультимедийной системы
Снятие ММС с 10ʺ монитором EnjoY Vision Pro
С правой и левой стороны основания монитора 1, рисунок 4-3, извлечь заглушки 2 винтов 3 крепления монитора, отвернуть винты (шило, головка сменная Torx T10, вороток).

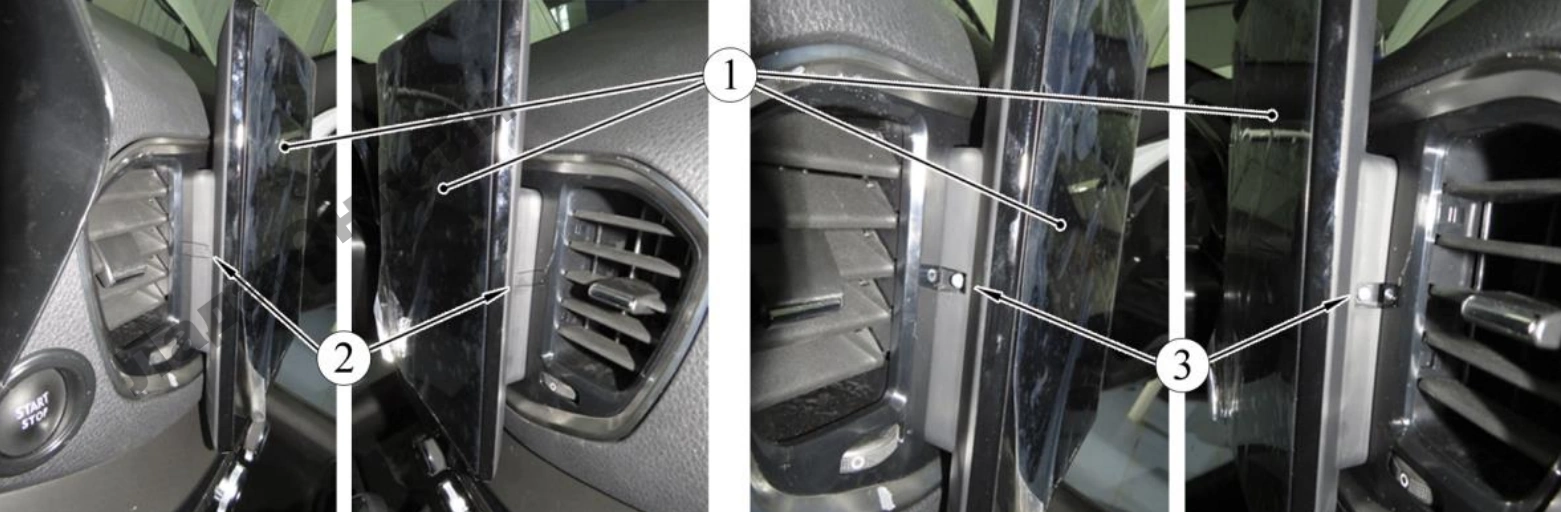

Рисунок 4-3 – Крепление монитора: 1 – монитор; 2 – заглушка; 3 – винт крепления монитора
Снять монитор 1, рисунок 4-4, мультимедийной системы с панели 2 приборов, потянув за него руками в сторону от панели приборов с усилием, преодолевающем усилия держателей.

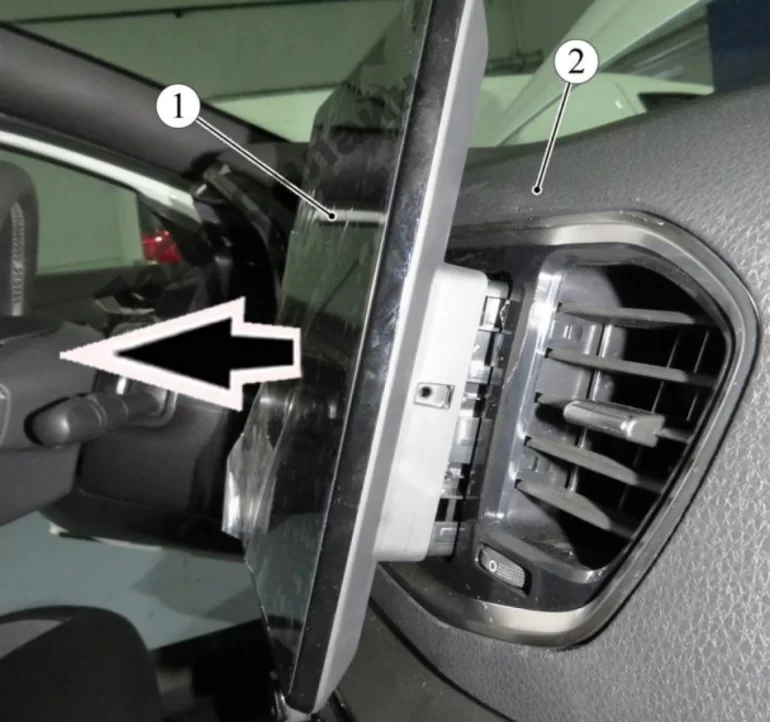

Рисунок 4-4 – Снятие монитора: 1 – монитор мультимедийной системы; 2 – панель приборов
В стык между облицовкой 2, см. рисунок 4-1, панели 1 приборов и крышкой вставить приспособление и отжимными движениями снять облицовку (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).
Отвернуть винты 1, рисунок 4-5, крепления проигрывателя 2 мультимедийной системы, извлечь проигрыватель из панели приборов, отсоединив разъемы кабелей антенн и колодки жгута проводов панели приборов от проигрывателя (головка сменная Torx T20, вороток).

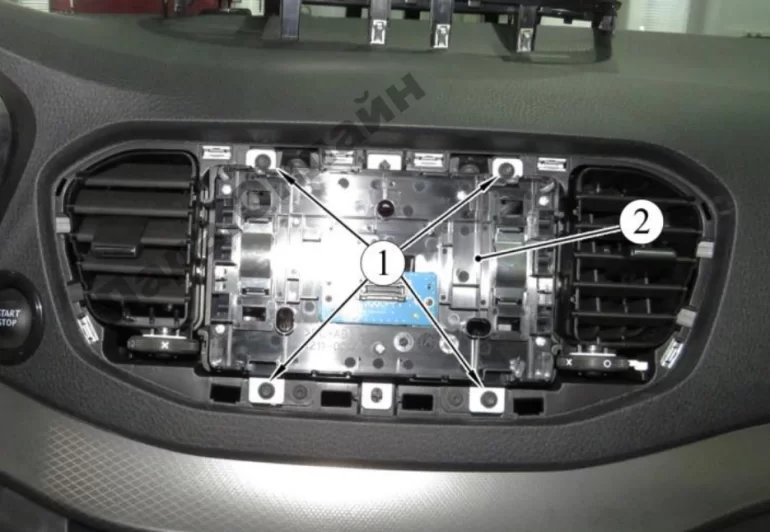

Рисунок 4-5 – Крепление проигрывателя мультимедийной системы 10ʺ: 1 – винт крепления проигрывателя; 2 – проигрыватель мультимедийной системы
При необходимости демонтажа установочной коробки мультимедийной системы отвернуть винты 2, рисунок 4-6, крепления установочной коробки 3 проигрывателя мультимедийной системы, извлечь коробку из панели 1 приборов (головка сменная Torx T20, вороток).
Рисунок 4-6 – Крепление коробки проигрывателя мультимедийной системы: 1 – панель приборов; 2 – винт крепления установочной коробки проигрывателя мультимедийной системы; 3 – установочная коробка проигрыватель мультимедийной системы
Установка
Установку мультимедийной системы производить в порядке обратном снятию.
Во время установки мультимедийного устройства в гнездо панели приборов контролировать уход проводов в соответствующие отверстия панели приборов в целях исключения их пережатия.
