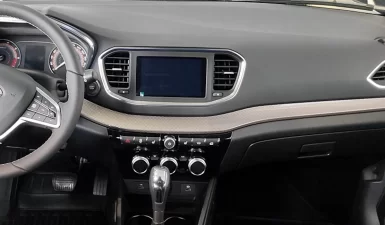

- В Enjoy (не Pro). Можно активировать самому при помощи ELM327 или при помощи спец.оборудования у дилера LADA или у независимых специалистов (см. услуга по активации камеры). Стоит отметить, что не все Enjoy поддерживают видеоформат (зависит от комплектации ММС).

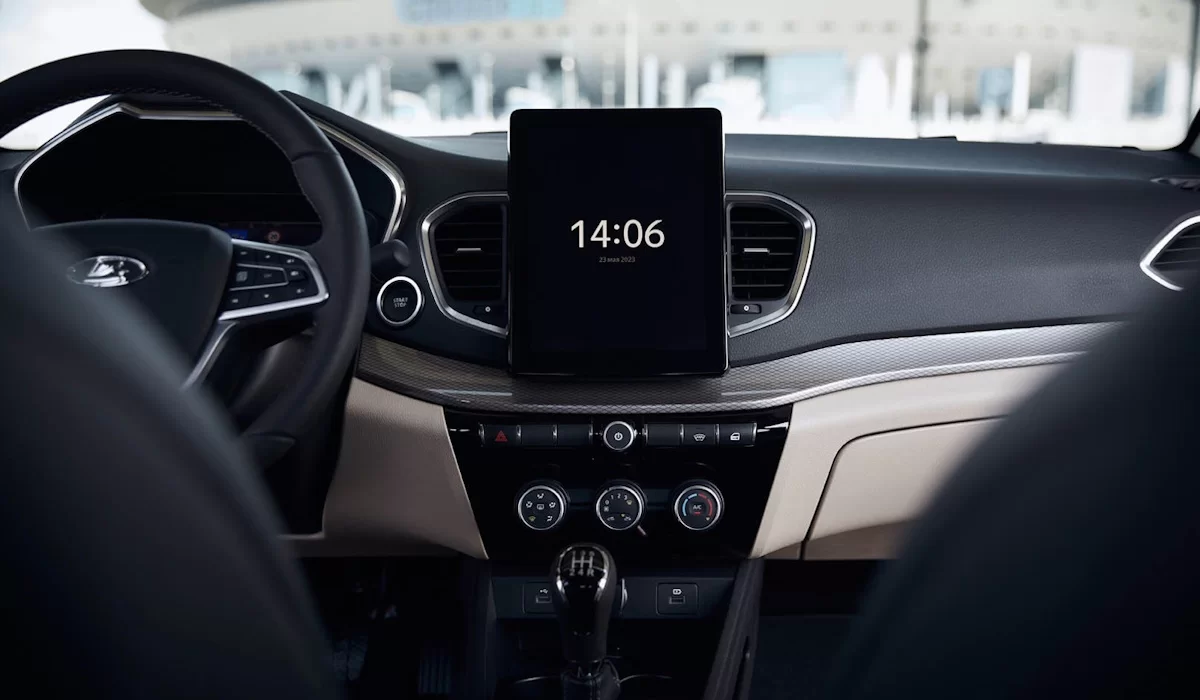

- В Enjoy Pro (10'' планшет) камера активирована.
- B12 Питание камеры заднего вида GND
- B13 Питание камеры заднего вида +6В
- B32 Камера заднего вида - сигнал
- B33 Камера заднего вида - GND
- B19 LCAN-M H
- B39 LCAN-M L
- Желтый (питание +6в)
- Черный (питание -)
- Красно-белый (видеосигнал)
- Коричнево-белый (- видеосигнала)
- Желтый - Красный (питание +6в)
- Черный - Черный (питание -)
- Красно-белый - Желтый (видеосигнал)
- Кор.-белый - Черный (- видеосигнала)
- Как активировать заводской подогрев руля Lada Vesta NG
- Как сделать подсветку USB портов в центральной консоли Lada Vesta NG
Особенности подключения камеры заднего вида на Lada Vesta NG
02 ноября 2023 Лада.Онлайн 50 286 13

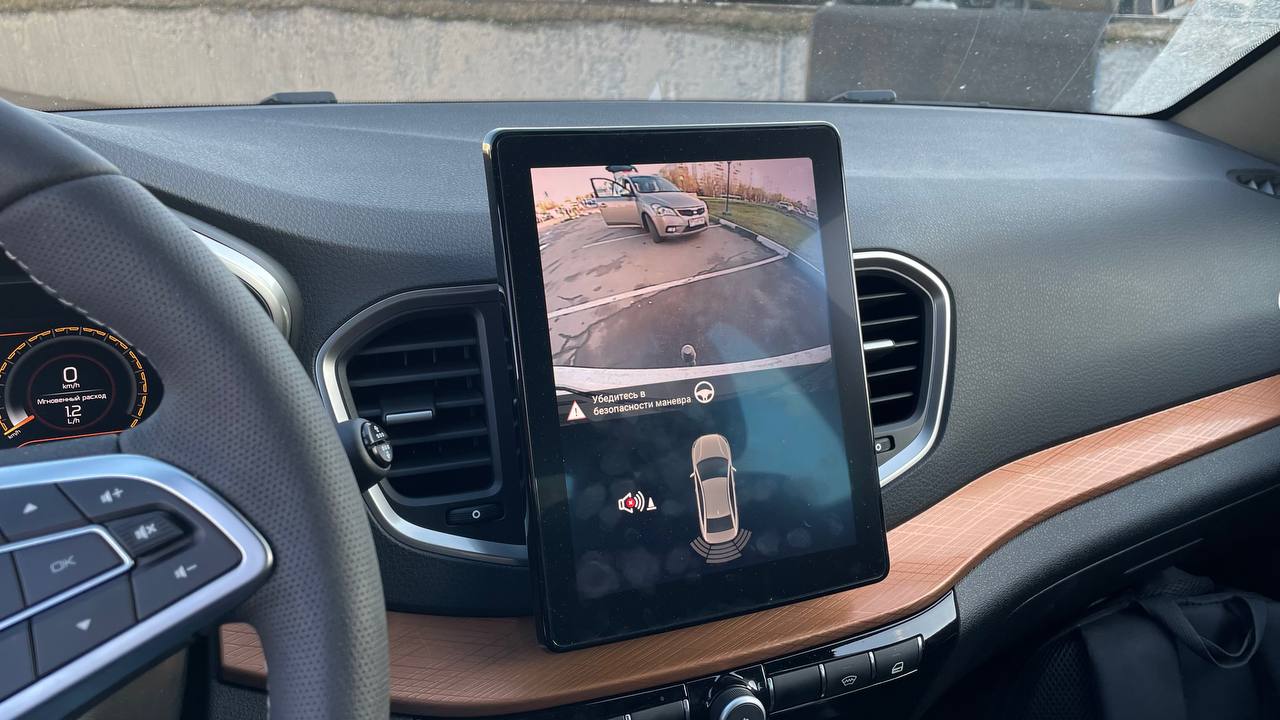

В начале выпуска Lada Vesta NG камера заднего вида с завода не устанавливалась, их начали ставить только с октября 2023 года. Владельцы новых Веста без этой опции нашли способ доработать конструкцию и подключить камеру к штатной мультимедийной системе Enjoy.
Активация камеры.

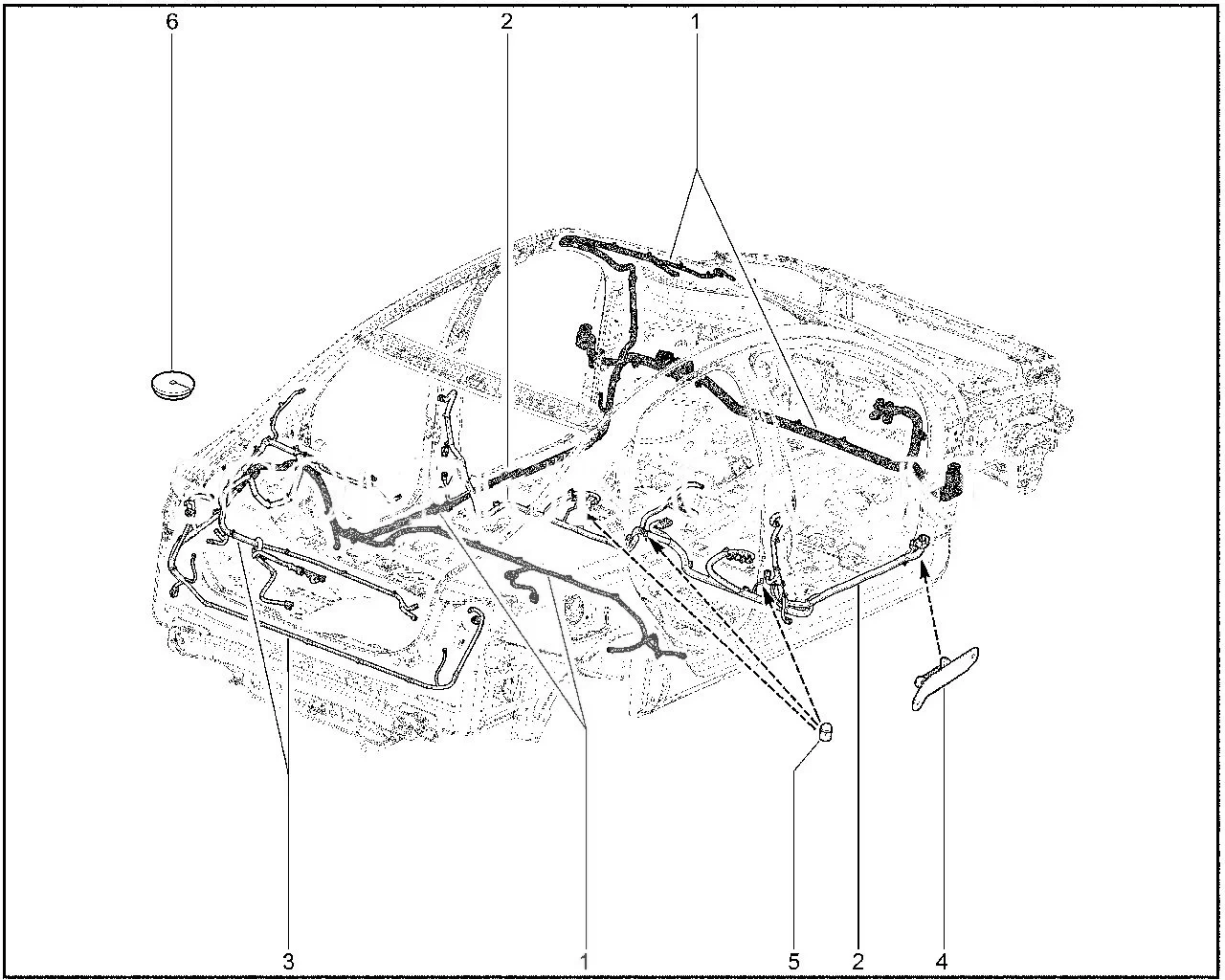

Штатная проводка до камеры. Может быть проложена с завода до багажника (зависит от комплектации и года выпуска автомобиля). Если версия автомобиля с парктрониками, то эта проводка может быть использована заводом для подключения парктроника.

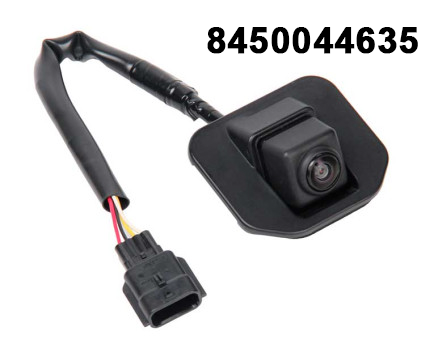

Разъем для камеры. Cargen AX952

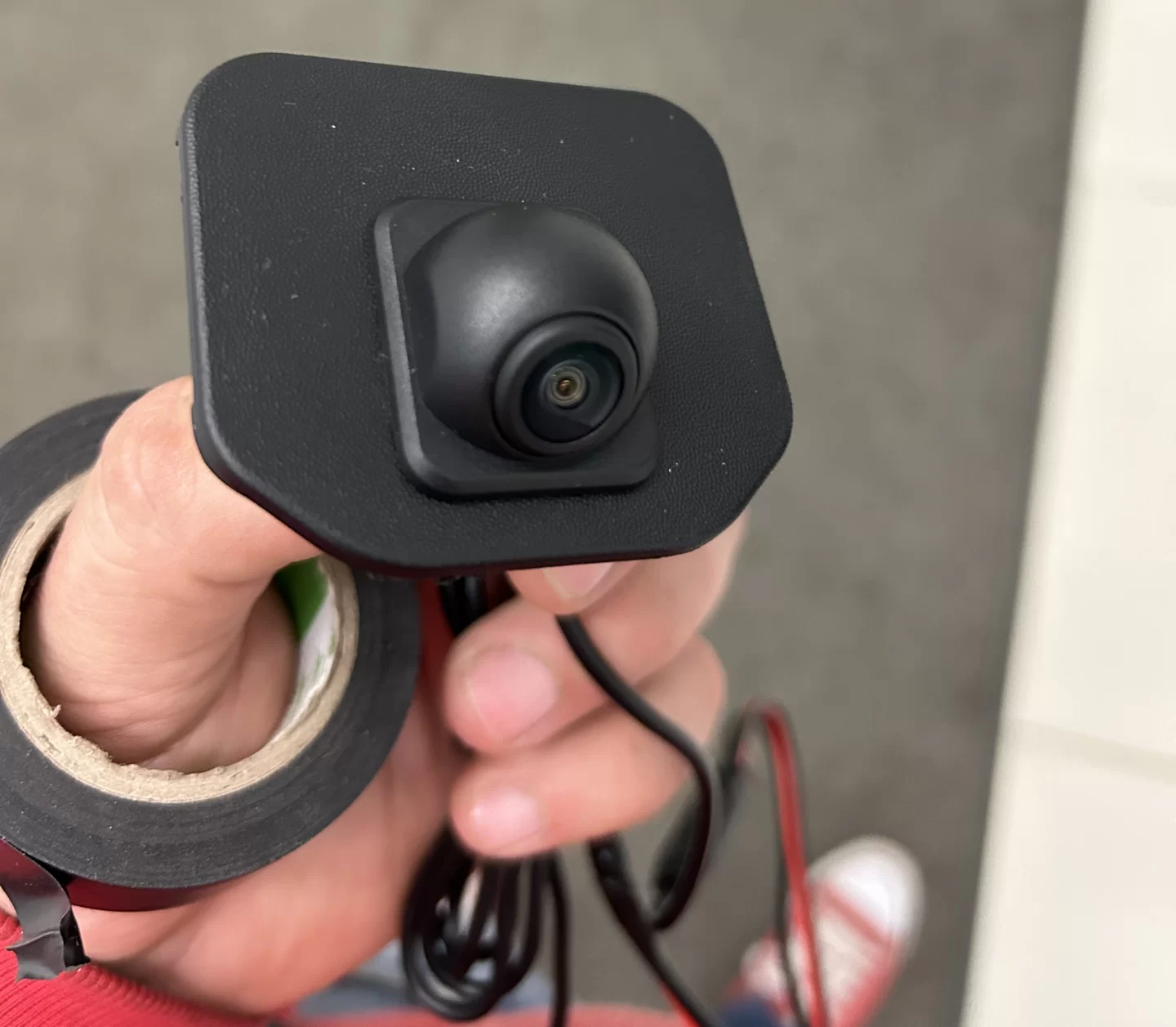

Какую камеру выбрать. Желательно камеру с питанием +6В. Если камера со встроенным стабилизатором питания (например, Incar VDC-002), то можно 12В. Камера HD не подойдет.

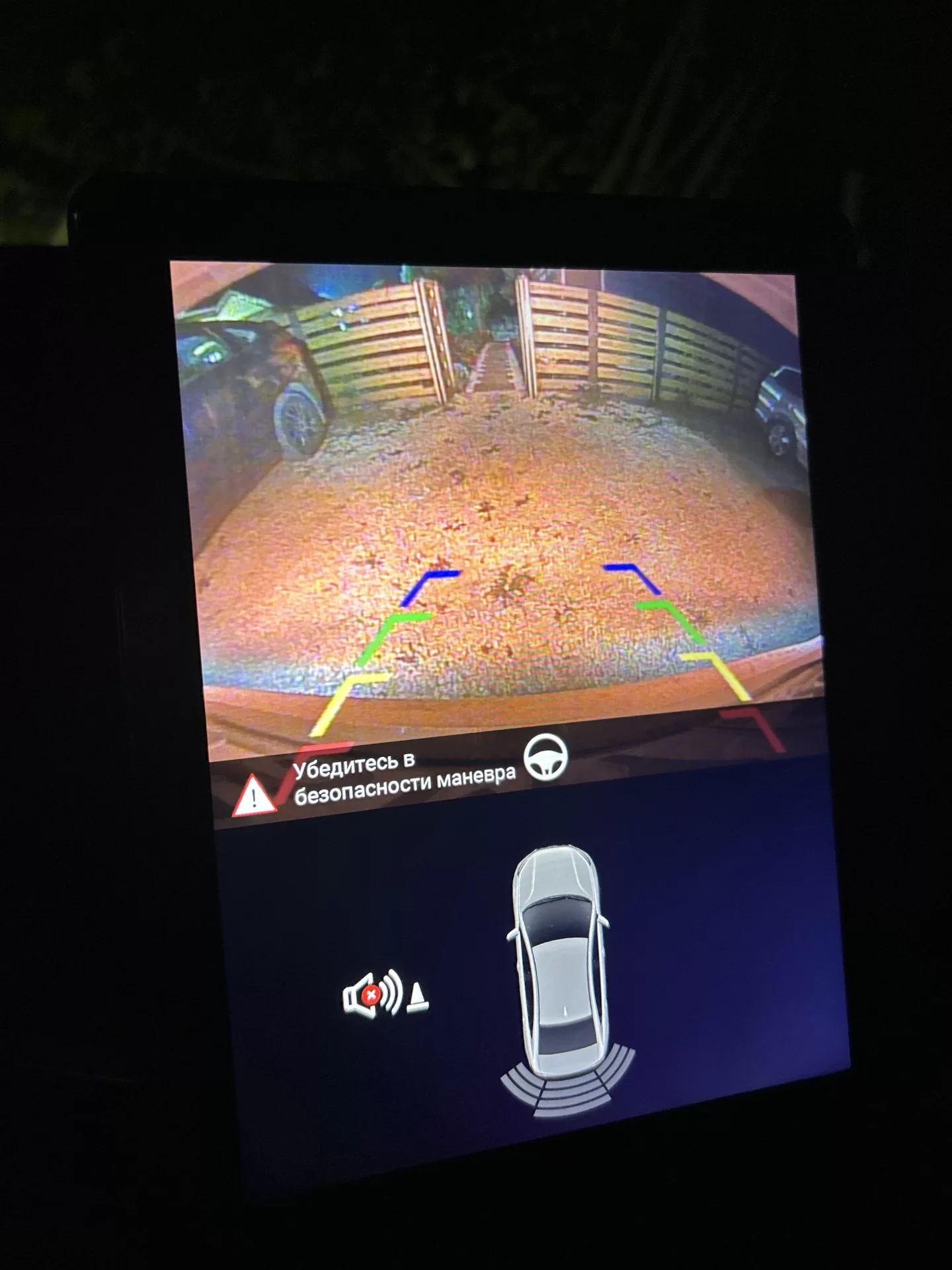

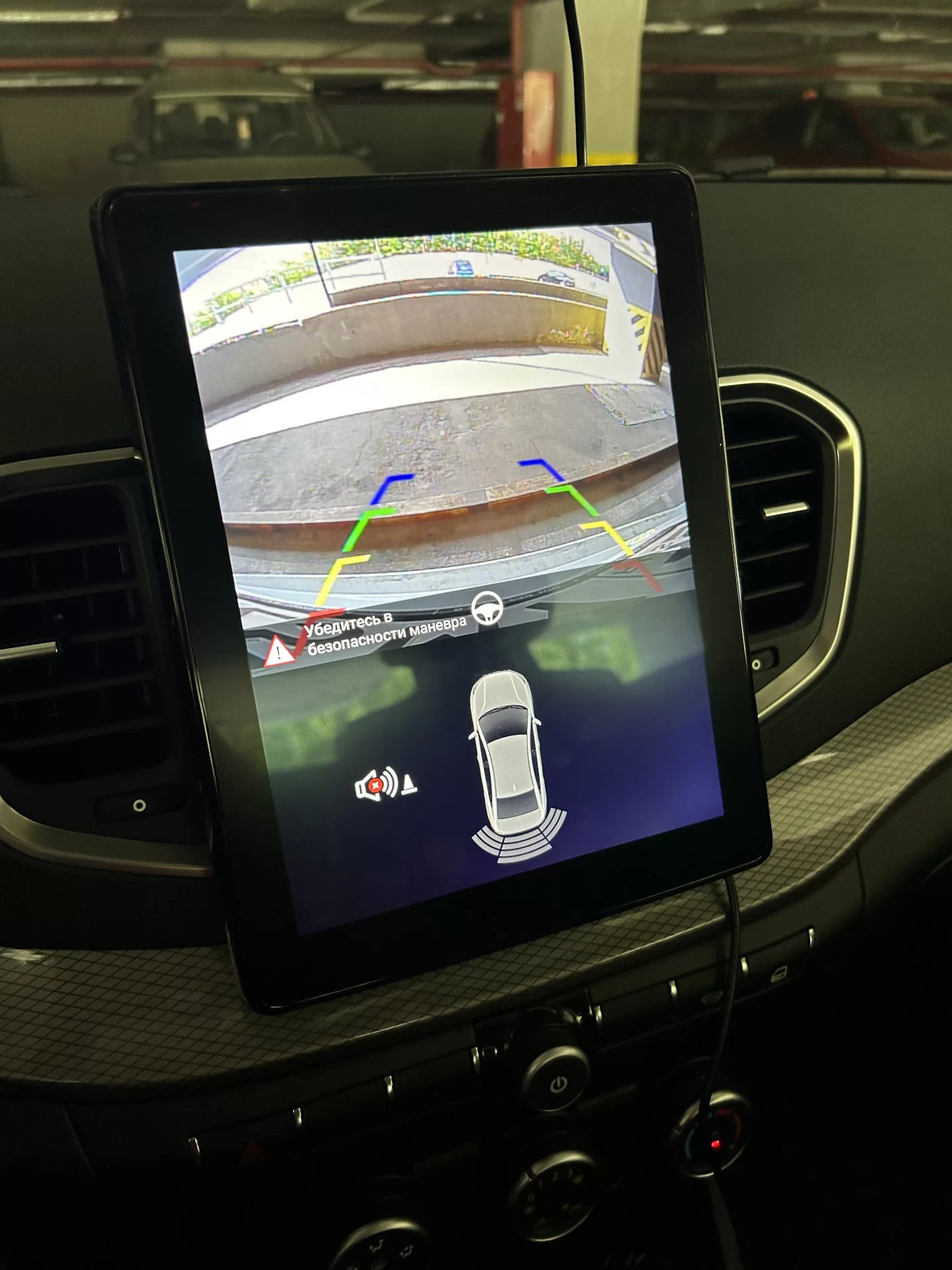

Линии парковки. Штатное ГУ статичные линии не рисует.
Схемы установки:

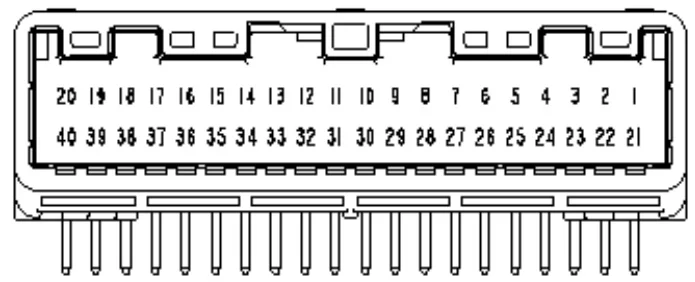

Распиновка ММС Enjoy (подробно), разъём "X2" (40 контактов)
Брать команду включения камеры нужно с фонаря заднего хода, иначе понадобится CAN BUS, который следует подключать на пины разъёма "X2" (40 контактов):
проводка для камеры в багажнике Vesta NG (фото bonus09)
Распиновка разъема в багажнике (цвета могут отличаться в зависимости от комплектации и года выпуска авто):
Крепление камеры. Если камера нештатная, тогда путем вырезания отверстия в заглушке и т.п.
Примеры установки:

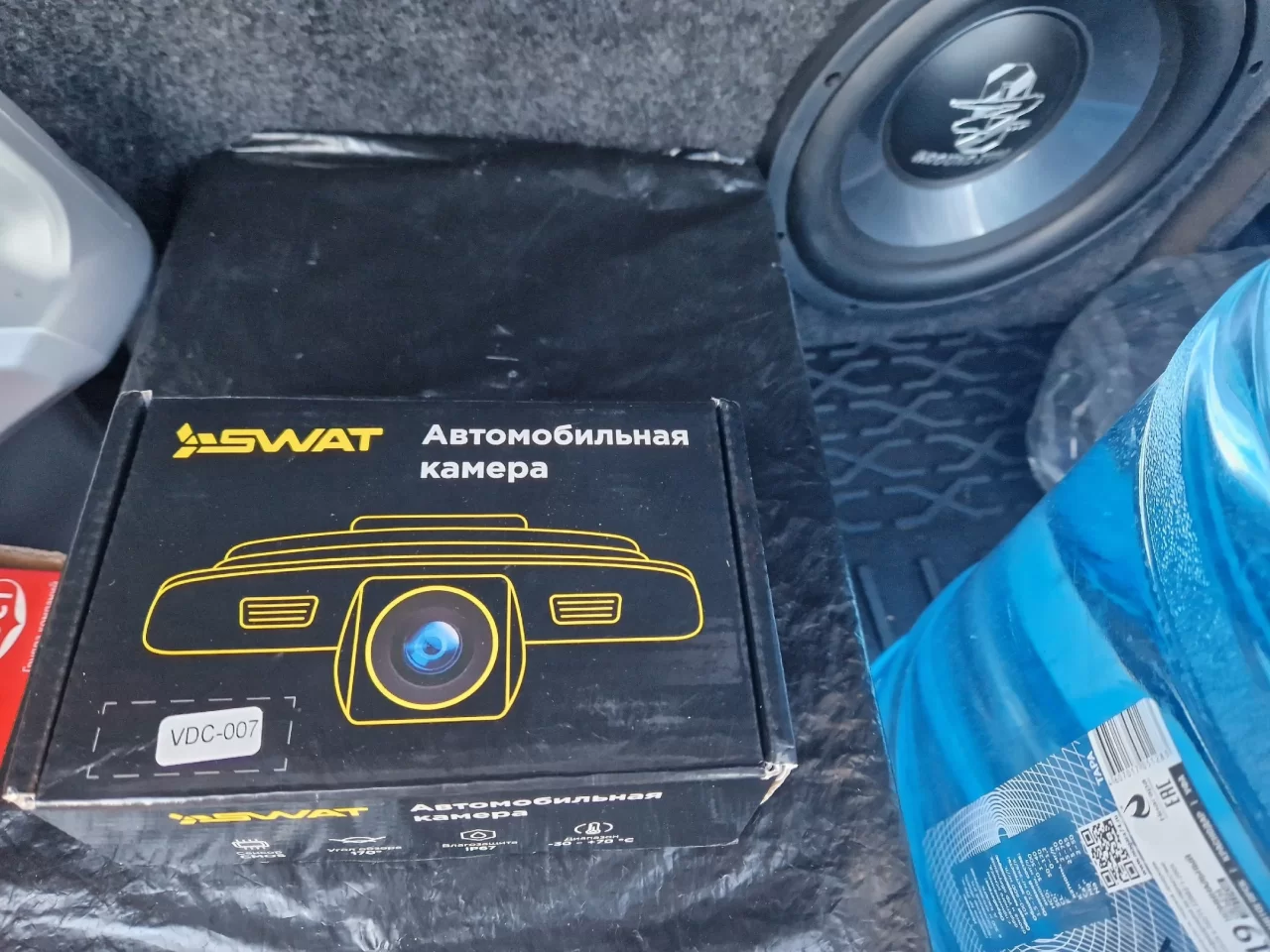

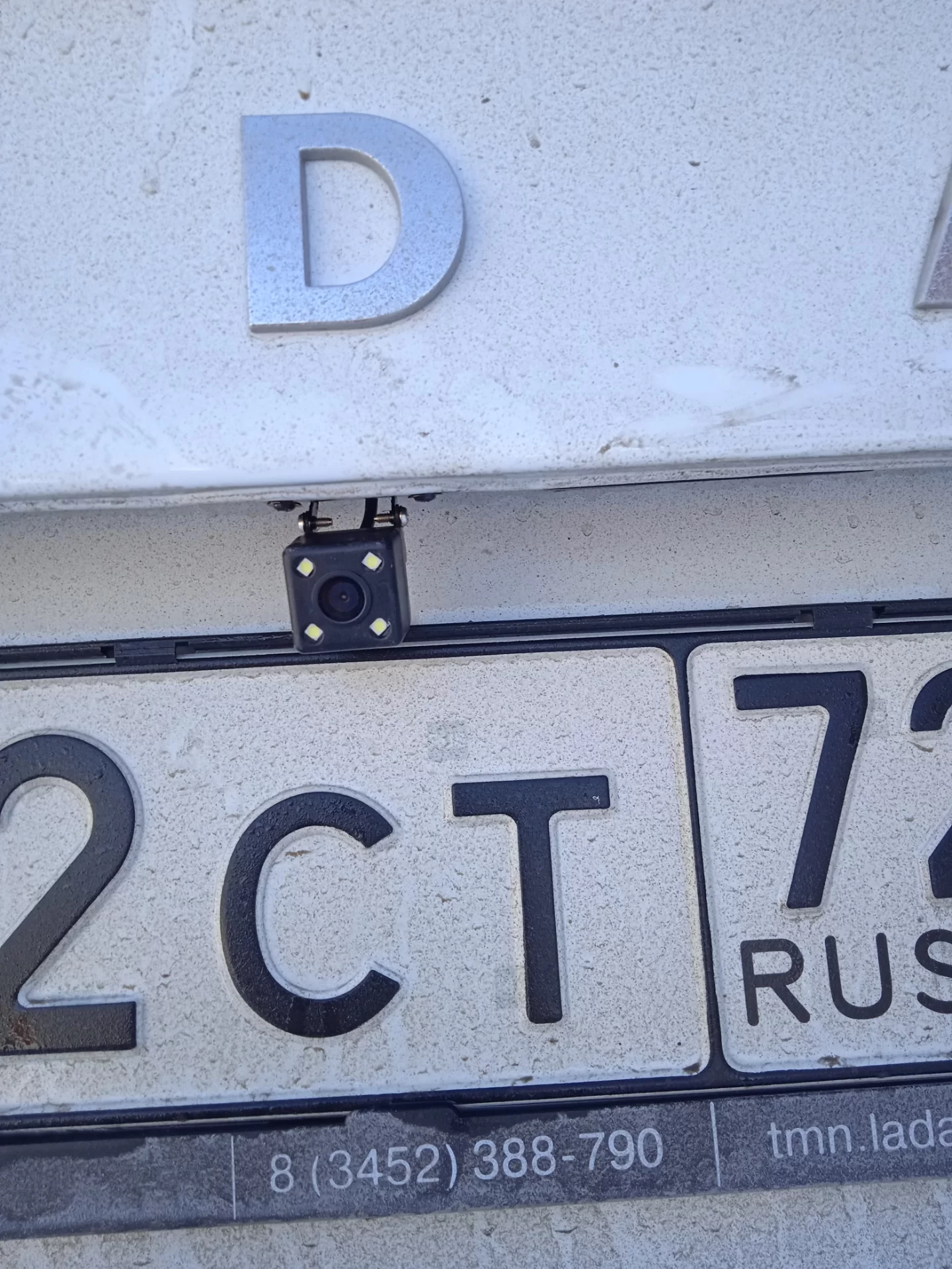

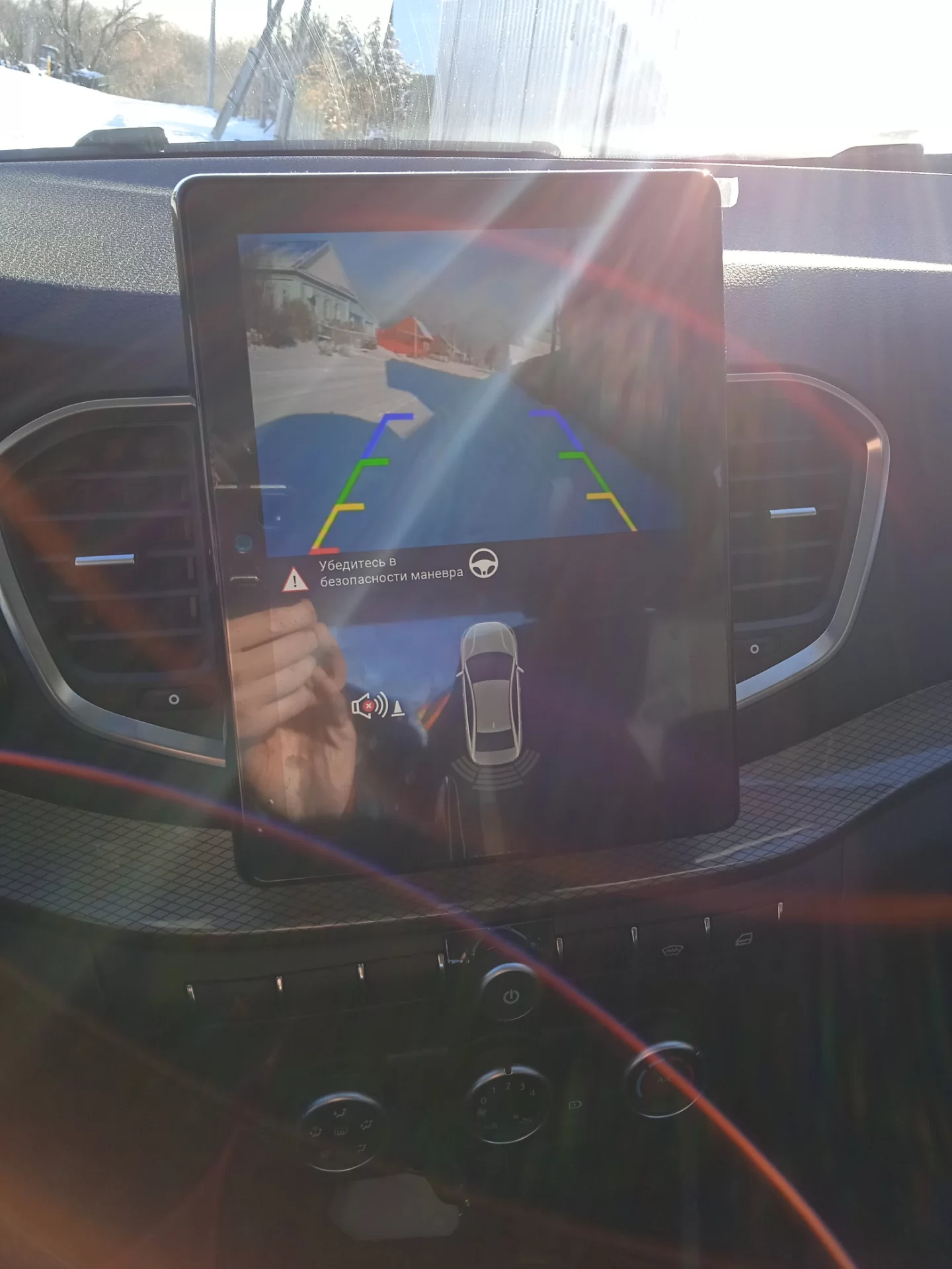

Пример1 (Kirill-sks): Подключение Машина - Камера Incar VDC-002:

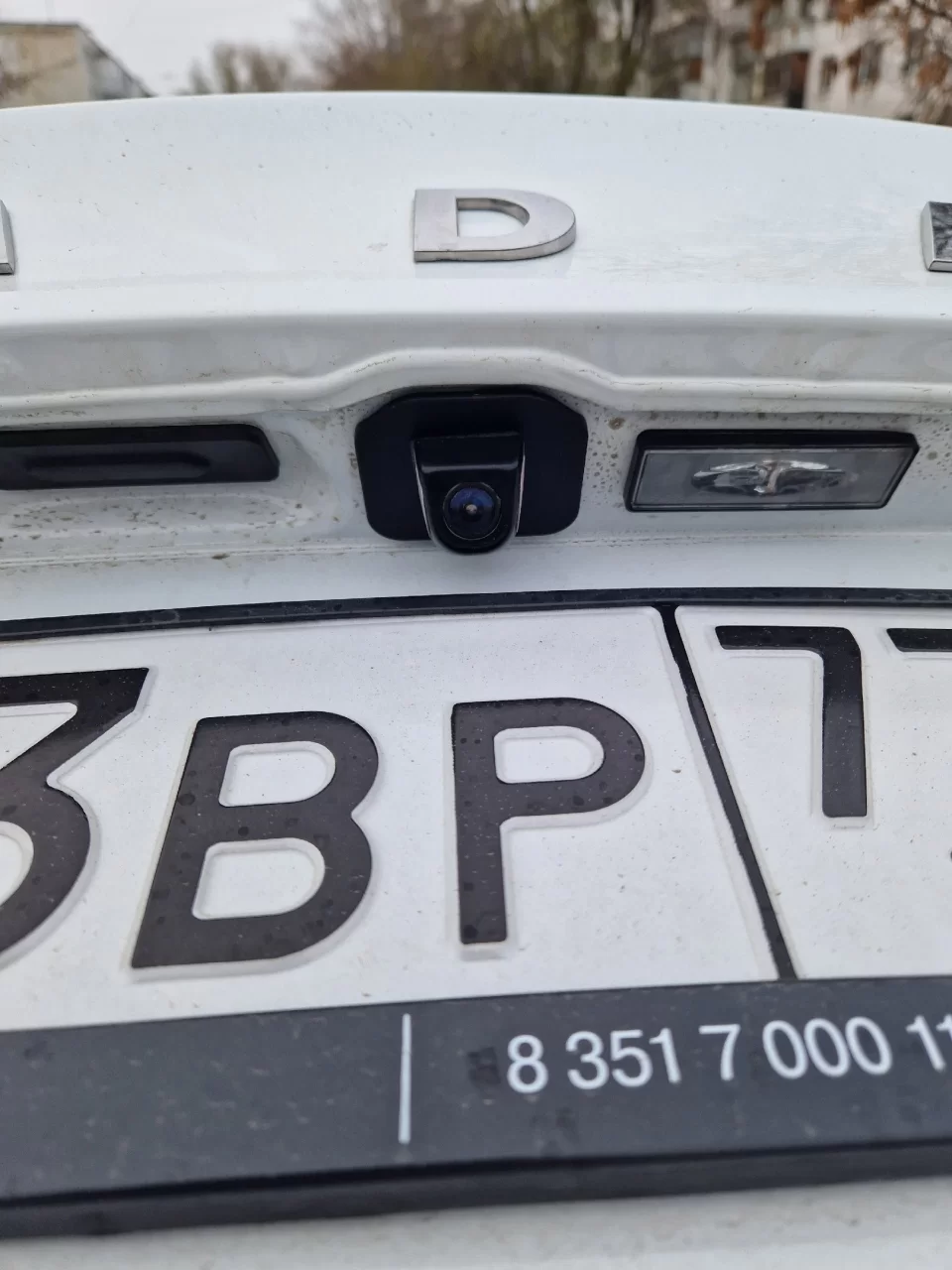

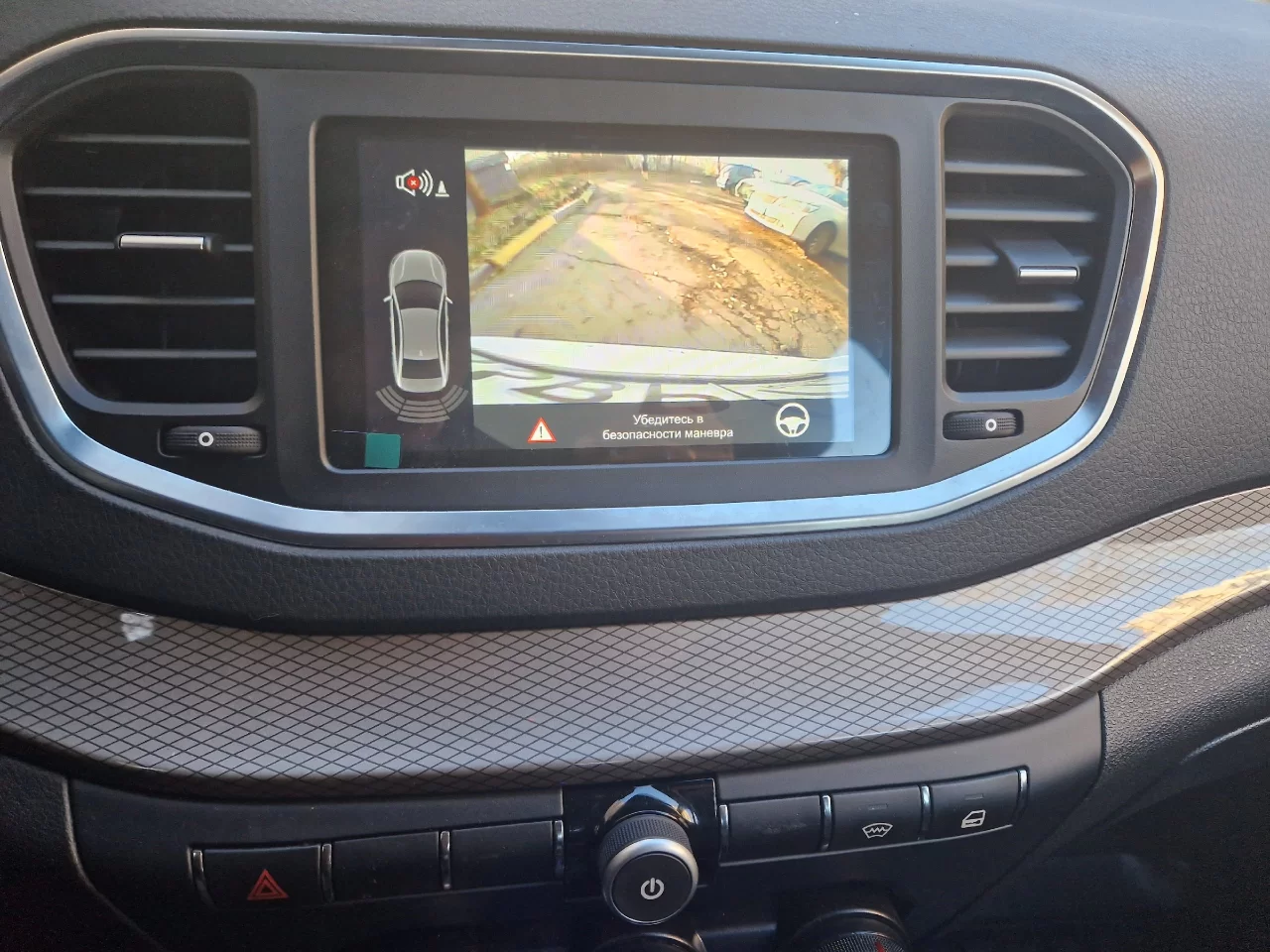

Пример2 (Anton-NG): От камеры 5 проводов, от разъема для подключения 4 провода. 3 провода от камеры подключаем к 4 проводам разъема по схеме: Красный к красному, Жёлтый к жёлтому, Черный к чёрному и белому.
Где купить камеру: ссылка в нашем магазине
