Распиновка универсального блока кузовной электроники (УБКЭ или uBCM) Lada Vesta NG

23 апреля 2024 Лада.Онлайн 3 470 0

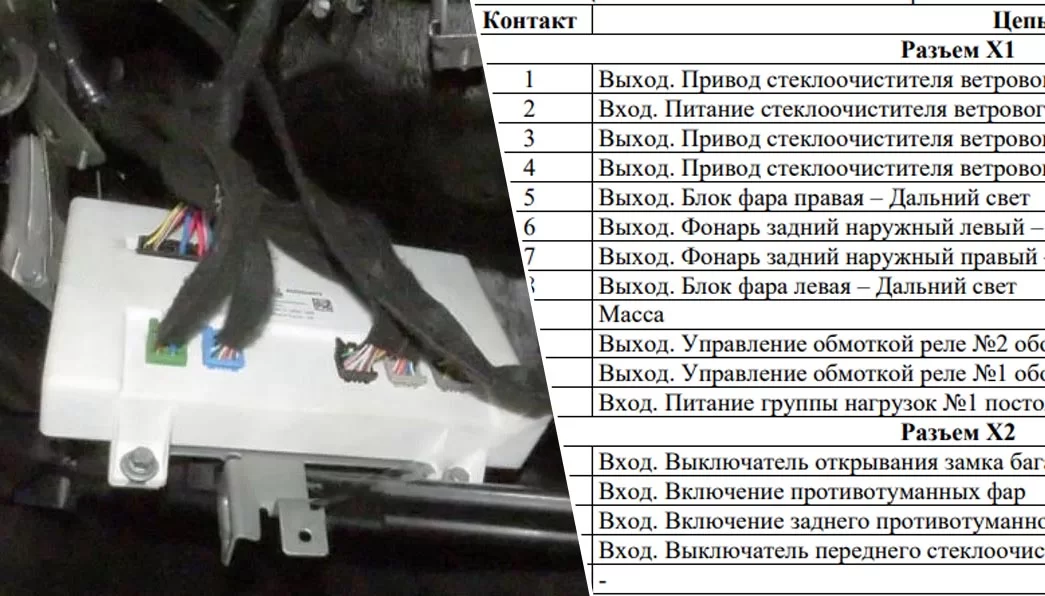

На некоторые версии исполнения Lada Vesta NG (новое поколение) устанавливается универсальный блок кузовной электроники (УБКЭ или uBCM). Он располагается на съемном кронштейне поперечины панели приборов с правой стороны за бардачком. В случае ремонта, выявления проблем или диагностики автомобиля может пригодится назначение контактов разъемов этого блока.

Всего УБКЭ (uBCM) имеет шесть разъемов. Назначение контактов разъемов представлены ниже.

Разъем Х1:

1 Выход. Привод стеклоочистителя ветрового стекла – Малая скорость
2 Вход. Питание стеклоочистителя ветрового стекла – Бортсеть
3 Выход. Привод стеклоочистителя ветрового стекла – Большая скорость
4 Выход. Привод стеклоочистителя ветрового стекла – Масса
5 Выход. Блок фара правая – Дальний свет
6 Выход. Фонарь задний наружный левый – Указатель поворота
7 Выход. Фонарь задний наружный правый – Указатель поворота
8 Выход. Блок фара левая – Дальний свет
9 Масса
10 Выход. Управление обмоткой реле №2 обогрева лобового стекла
11 Выход. Управление обмоткой реле №1 обогрева лобового стекла
12 Вход. Питание группы нагрузок №1 постоянное (плюс АКБ)

Разъем Х2:

1 Вход. Выключатель открывания замка багажника наружный
2 Вход. Включение противотуманных фар
3 Вход. Включение заднего противотуманного огня
4 Вход. Выключатель переднего стеклоочистителя – положение выключено
5 -
6 Выход. Блок фара левая – Дневные ходовые огни
7 Выход. Блок фара правая – Дневные ходовые огни
8 -
9 Вход. Прерывистый режим заднего стеклоочистителя
10 Вход. Датчик педали сцепления (начало входа)
11 Вход. Омыватель заднего стекла
12 Выход. Управление обмоткой реле обогрева заднего стекла
13 Выход. Управление обмоткой реле звукового сигнала
14 Выход. Фонарь задний наружный правый – Габаритный огонь
15 -
16 Выход. Индикатор обогрева заднего стекла
17 - 18 -
19 Вход. Переключатель внешнего освещения – положение "0"
20 Выход. Блок фара левая, Блок фара правая – габаритный огонь
21 Выход. Индикатор обогрева ветрового стекла
22 Выход. Индикатор аварийной сигнализации
23 Масса
24 Выход. Противотуманный огонь задний
25 Вход. Питание группы нагрузок №3 постоянное (плюс АКБ)
26 Выход. Блок фара левая – Ближний свет
27 Выход. Блок фара правая – Ближний свет
28 Вход. Питание группы нагрузок №2 постоянное (плюс АКБ)

Разъем Х3:

1 -
2 Выход. Индикатор блокировки дверей
3 Вход. Переключатель внешнего освещения – положение "Ближний свет"
4 Вход. Датчик открытия двери водителя
5 Вход. Привод стеклоочистителя ветрового стекла – Парковое положение
6 Вход. Включение дальнего света фар – положение "Без фиксации"
7 Вход. Выключатель обогрева ветрового стекла
8 Выход. Кнопка запуска и остановки двигателя – подсветка
9 Вход. Датчик нейтрального положения КПП
10 Вход. Датчик нажатия педали торможения – Нормально разомкнутая группа
11 -
12 Вход. Блок фара светодиодная левая – Диагностика ближнего света
13 -
14 Вход. Включение дальнего света фар – положение "С фиксацией"
15 -
16 Выход. Управление обмоткой реле разрешения работы стеклоподъемников
17 Вход. Выключатель аварийной сигнализации
18 Вход. Переключатель внешнего освещения – положение "Габаритные огни"
19 -
20 Вход. Датчик открытия двери переднего пассажира
21 Вход. Датчик нажатия педали торможения – Нормально замкнутая группа
22 Масса
23 Выход. Управление обмоткой реле стартера
24 Вход. Датчик заднего хода КПП
25 Вход. Блок фара светодиодная правая – Диагностика ближнего света
26 Вход. Переключатель внешнего освещения – положение "АВТО"
27 -
28 Вход. Выключатель складывания зеркал
29 Вход. Питание группы нагрузок №4 постоянное (плюс АКБ)
30 Выход. Противотуманная фара передняя правая
31 Выход. Питание блока блокировки рулевой колонки
32 Выход. Противотуманная фара передняя левая

Разъем Х4:

1 -
2 Вход. Датчик открытия двери задней левой
3 Вход. Датчик открытия двери задней правой
4 Вход. Выключатель блокировки дверей
5 -
6 Вход. Выключатель указателей поворота – положение "Вправо"
7 Вход. Датчик открытия двери задка
8 - 13 -
14 Вход / выход. Шина CAN V – CAN L
15 Шина CAN V (GND)
16 Вход / выход. LIN шина датчика дождя и освещения
17 - 20 -
21 Вход / выход. Шина CAN V – CAN Н
22 - 24 -
25 Выход. Подсветка салона внутренняя и освещение заднего номерного знака
26 -
27 Выход. Блок фара правая – Указатель поворота
28 Вход. Питание группы нагрузок №5 постоянное (плюс АКБ)

Разъем Х5:

1 Масса
2 Выход. Замок двери задка – открывание
3 Вход. Питание группы нагрузок №6 постоянное (плюс АКБ)
4 Выход. Временное питание кузовной электроники (ВТР)
5 Выход. Привод стеклоочистителя заднего стекла – Питание
6 - 8 -
9 Выход. Питание - аксессуары
10 Выход. Питание - зажигание
11 Выход. Зеркала заднего вида - Складывание
12 -
13 Выход. Зеркала заднего вида - Раскладывание
14 -
15 Выход. Замки дверей – Блокировка
16 Вход. Питание группы нагрузок №7 постоянное (плюс АКБ)
17 Выход. Замки дверей – Разблокировка
18 Масса

Разъем Х6:

1 Вход. Омыватель ветрового стекла
2 Вход. Кнопка запуска и остановки двигателя – сигнал
3 Вход. Выключатель стеклоочистителя ветрового стекла – положение "Малая
скорость"
4 Вход. Выключатель стеклоочистителя ветрового стекла – положение "Большая
скорость"
5 Вход. Датчик открытия капота
6 Вход. Выключатель и задатчик работы стеклоочистителя в прерывистом режиме
и режиме АВТО
7 Вход. Стеклоочиститель заднего стекла – парковое положение
8 Вход. Выключатель указателей поворота – положение "Влево"
9 Вход. Выключатель обогрева заднего стекла
10 - 21 -
22 Кольцо иммобилизации
23 Выход. Кнопка запуска и остановки двигателя – масса
24 Масса
25 Кольцо иммобилизации
26 Вход. Питание группы нагрузок №8 постоянное (плюс АКБ)
27 Выход. Блок фара левая – Указатель поворота
28 Выход. Плафон освещения салона – Масса (ШИМ)
