Разъемы и распиновка мультимедийной системы LADA EnjoY Pro Vision для Lada Vesta NG

С 2022 года на семейство Lada Vesta NG (новое поколение) завод начал устанавливать новую интеллектуальную мультимедийную систему (ММС) LADA EnjoY Pro Vision с большим экраном виде вертикального планшета. Далее представлена принципиальная схема подключения ММС и назначение контактов разъёмов ММС.

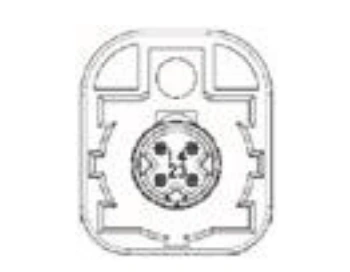

Внешний вид разъёмов с обратной стороны приведен на рисунках. Также указано назначение контактов разъёмов ММС:

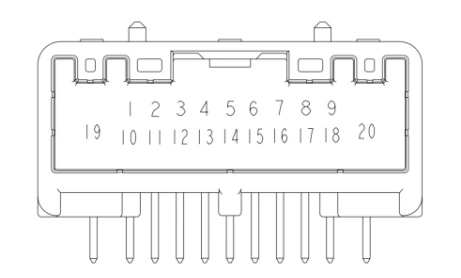

Разъём "X1" (20 контактов)

• А2 Громкоговоритель передний левый ("+")
• А3 Громкоговоритель передний левый ("-")
• А4 Громкоговоритель задний левый ("+")
• А5 Громкоговоритель задний левый ("-")
• А6 Аналоговый пульт на руле
• А7 BTP/SYS ON
• А11 Громкоговоритель передний правый ("+")
• А12 Громкоговоритель передний правый ("-")
• А13 Громкоговоритель задний правый ("+")
• А14 Громкоговоритель задний правый ("-")
• A15 Аналоговый пульт на руле ("-")
• А19 Клемма "30" АКБ
• А20 "Масса" ("-")

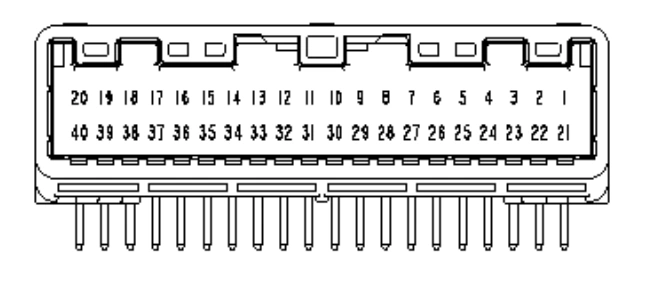

Разъём "X2" (40 контактов)

• B1 Микрофон, вход 1
• B2 Микрофон +5В
• B7 Выход управления амбиентной подсветкой
• B8 Вход управления подсветкой +12В
• B11 Питание антенны, +12В
• B12 Питание камеры заднего вида GND
• B13 Питание камеры заднего вида +6В
• B16 Кнопка управления энкодера ("L0")
• B19 LCAN-M H
• B21 Микрофон, вход 2
• B22 Микрофон GND
• B23 MUTE GND
• B32 Камера заднего вида - сигнал
• B33 Камера заднего вида - GND
• B34 Кнопка управления энкодера ("IN2")
• B35 Кнопка управления энкодера ("IN1")
• B36 Кнопка управления энкодера ("IN0")
• B39 LCAN-M L

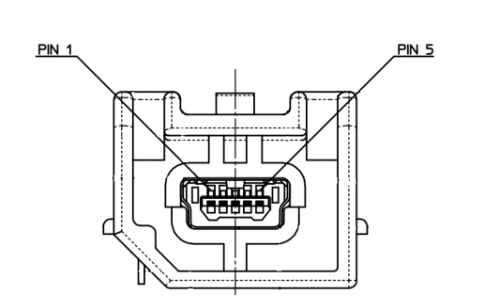

Разъём "X3" (5 контактов)

• D1 VBUS
• D2 D
• D3 D+
• D5 GND

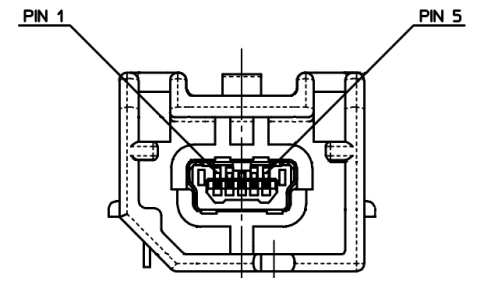

Разъем "X4" (5 контактов)

• E1 VBUS
• E2 D
• E3 D+
• E5 GND

Разъем "X6" (4 контакта)

• G2 DGTL OUTPUT 3 ("+")
• G3 DGTL OUTPUT 3 ("-")

Разъем "X7" (2 контакта)

• M1 AM/FM сигнал
• M2 AM/FM GND

Разъем "X9" (2 контакта)

• O1 GNSS сигнал
• O2 GNSS GND

Разъем "X10"  (2 контакта)

• P1 GNSS сигнал
• P2 GNSS GND

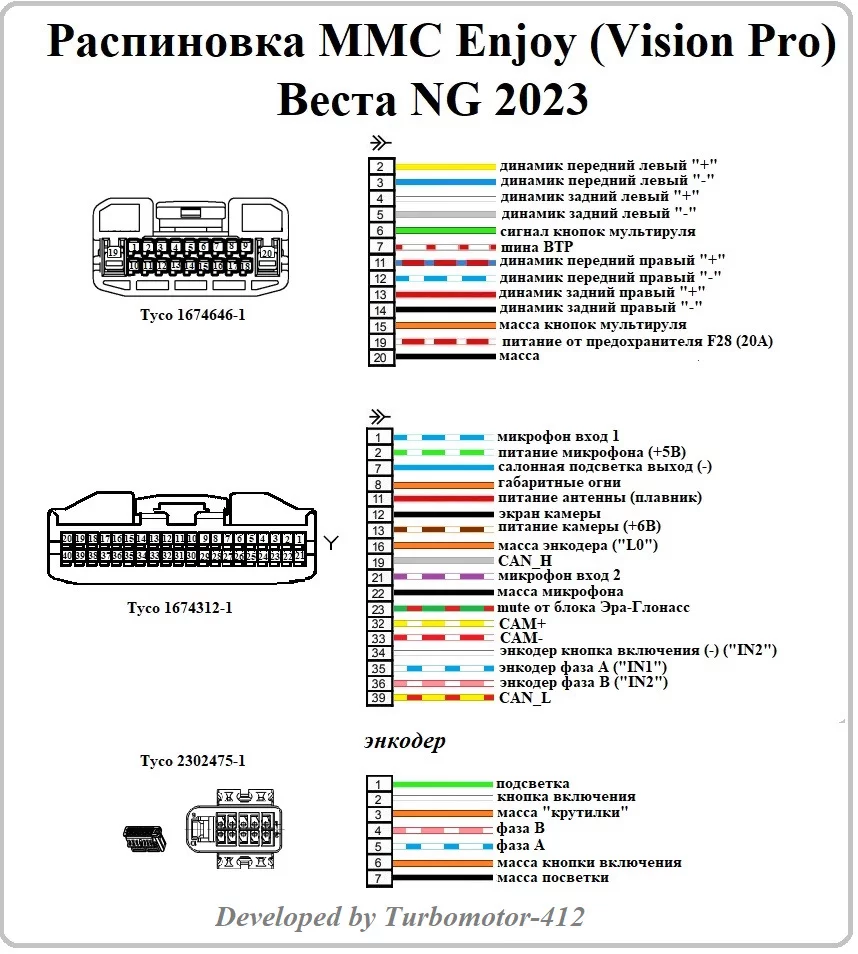

Схемой распиновки поделился Turbomotor-412.

Tyco 1674646-1:

• динамик передний левый "+"
• динамик передний левый "-"
• динамик задний левый "+"
• динамик задний левый "-"
• сигнал кнопок мультируля
• шина ВТР
• динамик передний правый ”+”
• динамик передний правый "-"
• динамик задний правый "+"
• динамик задний правый "-"
• масса кнопок мультируля
• питание от предохранителя F28 (20А)
• масса

Tyco 1674312-1:

• микрофон вход 1
• питание микрофона (+5В)
• салонная подсветка выход (-)
• габаритные огни
• питание антенны (плавник)
• экран камеры
• питание камеры (+6В)
• масса энкодера ("L0")
• CAN_H
• микрофон вход 2
• масса микрофона
• mute от блока Эра-Глонасс
• САМ+
• САМ-
• энкодер кнопка включения (-) ("IN2")
• энкодер фаза A ("IN1")
• энкодер фаза В ("IN2")
• CAN_L

Tyco 2302475-1:

• подсветка
• кнопка включения
• масса "крутилки"
• фаза В
• фаза А
• масса кнопки включения
• масса подсветки
