Распиновка комбинации приборов Lada Vesta NG

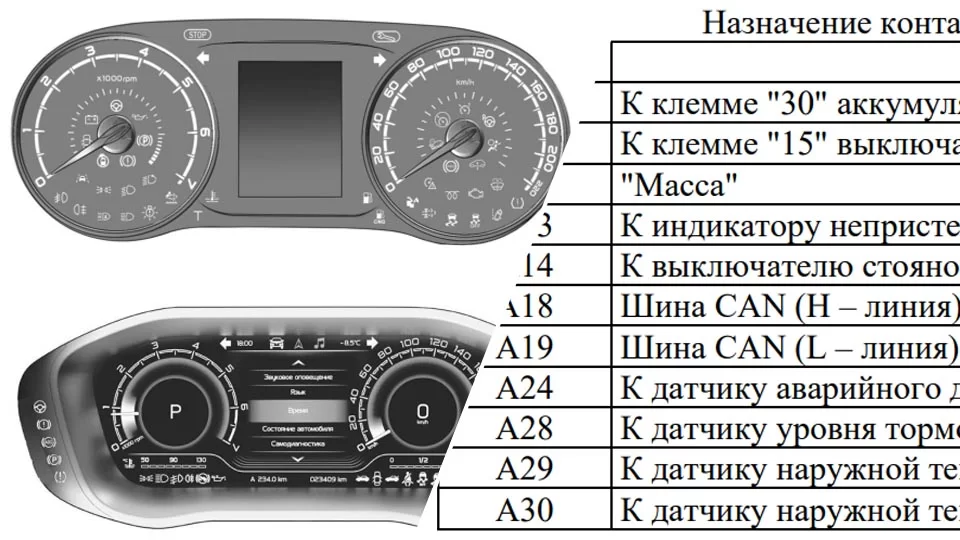

Семейство Lada Vesta NG (новое поколение) получило новую приборную панель с диагоналями экранов 3,5" (стрелочная) и 10" (ЖК или цифровая панель) в зависимости от комплектации автомобиля. Назначение контактов разъёма этих щитков приборов пригодится для специалистов, которые занимаются ремонтом, тюнингом или доработкой своих автомобилей.

Контакт и цепь назначения:

• А5 - К клемме "30" аккумуляторной батареи
• А6 - К клемме "15" выключателя зажигания
• А7 - "Масса"
• А13 - К индикатору непристегнутого ремня безопасности водителя
• А14 - К выключателю стояночного тормоза
• А18 - Шина CAN (H – линия)
• А19 - Шина CAN (L – линия)
• А24 - К датчику аварийного давления масла
• А28 - К датчику уровня тормозной жидкости
• А29 - К датчику наружной температуры ("+")
• А30 - К датчику наружной температуры ("-")
• А33 К кнопкам бортового компьютера ("+")
• А34 К кнопкам бортового компьютера ("-")
• А35 К датчику уровня топлива ("+")
• А36 К датчику уровня топлива ("-")

Кстати, в случае замены приборной панели потребуется запись VIN в комбинацию приборов и автоматическое конфигурирование.
