Как проверить кнопки на руле для управления магнитолой Lada Vesta NG

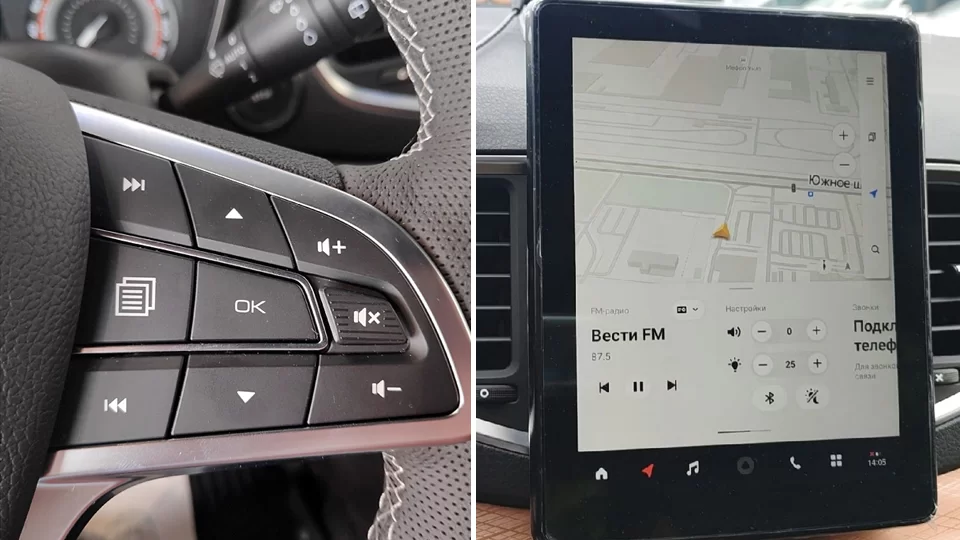

Столкнулись с неисправностями мультируля на Lada Vesta NG (новое поколение)? Если на рулевом колесе не работают кнопки управления мультимедийной системой (ММС), попробуйте решить эту проблему по инструкции завода.

При проявлении неисправностей, связанных с отсутствием реакции ММС на элементы управления, установленные на рулевом колесе, в первую очередь убедитесь в исправности пультов и электрических цепей на стороне автомобиля. Для этого, проверить целостность проводов и изоляции жгута проводов к разъёмам ММС и кнопок на рулевом колесе.

Осмотреть разъёмы ММС и кнопок на рулевом колесе, колодки жгута на полноту и правильность сочленения, на исправность замков и контактов, на качество соединения контактов с проводом. Затем, отсоединить колодки жгута проводов от разъёмов ММС и кнопок на рулевом колесе. Проверить целостность (инструкция) следующих электрических цепей :

• между контактом "А6" колодки "X1" к ММС и контактом "1" колодки к кнопкам руля;
• между контактом "А15" колодки "X1" к ММС и контактом "4" колодки к кнопкам руля.

Если неисправность сохраняется, то подсоединить колодку жгута проводов к кнопкам на рулевом колесе. Проверить отсутствие замыкания цепей на "массу" на контактах "А6" и "А15", колодки к ММС.

Если неисправность сохраняется, то выполнить пробную замену ММС. В случае сохранения неисправности заменить кнопки на рулевом колесе. В случае устранения неисправности заменить неисправную ММС.
