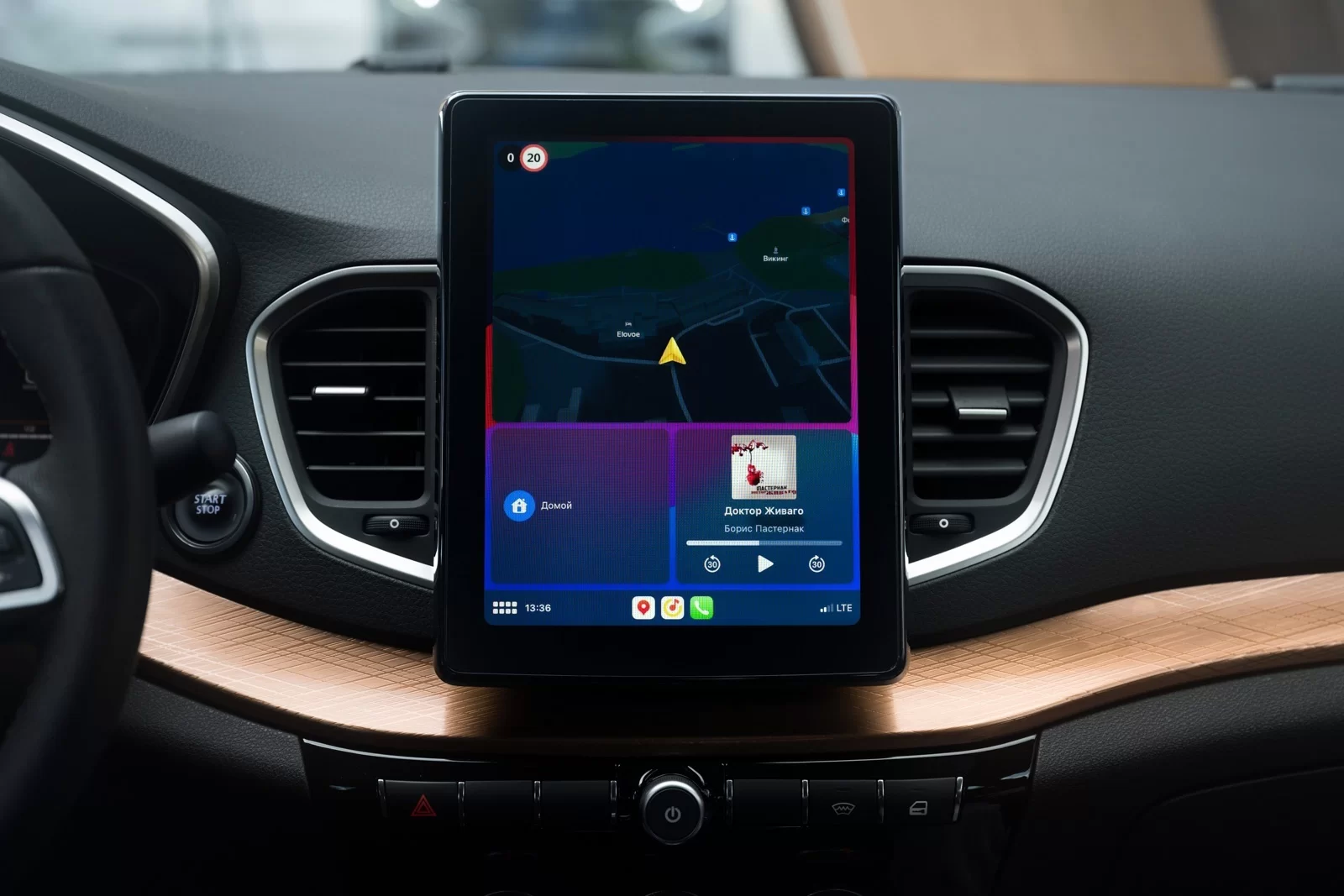

Что делать если ММС EnjoY не определяет местоположение по GPS на Lada Vesta NG

19 июля 2024 Лада.Онлайн 1 588 0

Если местоположение точно определяется по сигналу GPS, курсор не имеет вокруг себя подсветки, а при движении определяется скорость и курсор точно повторяет траекторию движения, значит в работе мультимедийной системы проблем нет. Если к работе навигации и определению местоположения на ММС EnjoY у вас появились вопросы, воспользуйтесь инструкцией завода.

Диагностику неисправностей, связанных с неправильным определением местоположения, следует проводить на открытой площадке. Убедитесь в том, что над автомобилем отсутствуют предметы и конструкции и в радиусе 5 метров вокруг автомобиля отсутствуют капитальные здания и прочие сооружения, способные перекрыть обзор для GPS-приемника.

Запустите приложение Яндекс.Навигатор, дождитесь полной загрузки. На поиск спутников и определение местоположения при холодном старте может потребоваться до 5 минут. Проверьте определение местоположения в движении по дорогам общего пользования.

Что считается неисправностью:

Местоположение определяется неточно, по сигналу LBS (по сигналу мобильной сети). Курсор имеет вокруг себя подсвеченную окружность – в зависимости от точности определения окружность может как увеличиваться, так и уменьшаться. При движении скорость не определяется (определяется неточно), курсор не имеет точной привязки к дороге, движется хаотично.
Местоположение не определяется. Курсор отсутствует. При движении скорость не определяется. Также возможны частные случаи проявления того или иного нетипичного поведения, кратковременно, в процессе движения.

Проверка компонентов, влияющих на работу GPS-позиционирования. Проверьте разъём и провод навигационной антенны по карте кода неисправности B210A-13.

B210A-13 Фантомное питание GNSS антенны – обрыв цепи:

Показать / Скрыть текст

Условия обнаружения. ММС определила обрыв в цепи антенны

Диагностический тест. Выключить зажигание на 30 секунд, включить зажигание, включить ММС, подождать не менее 1 минуты

Возможные причины:

Неисправен жгут проводов;
Неверное или ненадежное соединение колодок жгута проводов ММС,
FM антенны;
Неисправность антенны;
Неисправность ММС

Порядок диагностики:

Если код неисправности "неактивный":

Удалить код неисправности из памяти ММС и выполнить диагностический тест. Если код неисправности повторно присутствует в памяти ММС, выполнить методику для "активного" кода неисправности.

Если код неисправности "активный":

Проверить целостность проводов и изоляции жгута проводов к разъёмам ММС и антенны. Осмотреть разъёмы ММС и антенны, колодки жгута на полноту и правильность сочленения, на исправность замков и контактов, на качество соединения контактов с проводом.
Неисправность обнаружена?
- да - устранить обнаруженную неисправность и выполнить послеремонтные операции;
- нет - перейти к шагу 2.
Выключить зажигание. Отсоединить колодки жгута проводов от разъёмов ММС и антенны. Проверить целостность следующих электрических цепей:
- между контактом "O1" колодки "X9" к ММС и контактом "BS1" колодки к антенне;
- между контактом "O2" колодки "X9" к ММС и контактом "BS2" колодки к антенне.
Неисправность обнаружена?
- да - устранить обнаруженную неисправность и выполнить послеремонтные операции;
- нет – перейти к шагу 3.
Выполнить пробную замену ММС. Включить зажигание и провести диагностический тест.
Код неисправности повторно присутствует?
- да – заменить антенну и выполнить послеремонтные операции;
- нет – заменить ММС и выполнить послеремонтные операции

Послеремонтные операции. Удалить код неисправности из памяти ММС и выполнить диагностический тест.

Для однозначного определения дефекта используйте кросс-замену головного устройства на заведомо исправное.
