Распиновка ЭБУ ЭРА-ГЛОНАСС Lada Vesta NG и Lada Granta FL

На Lada Vesta NG (новое поколение) и Lada Granta FL на заводе устанавливают обновленный блок ЭРА-ГЛОНАСС, назначение контактов которого тоже немного изменилось.

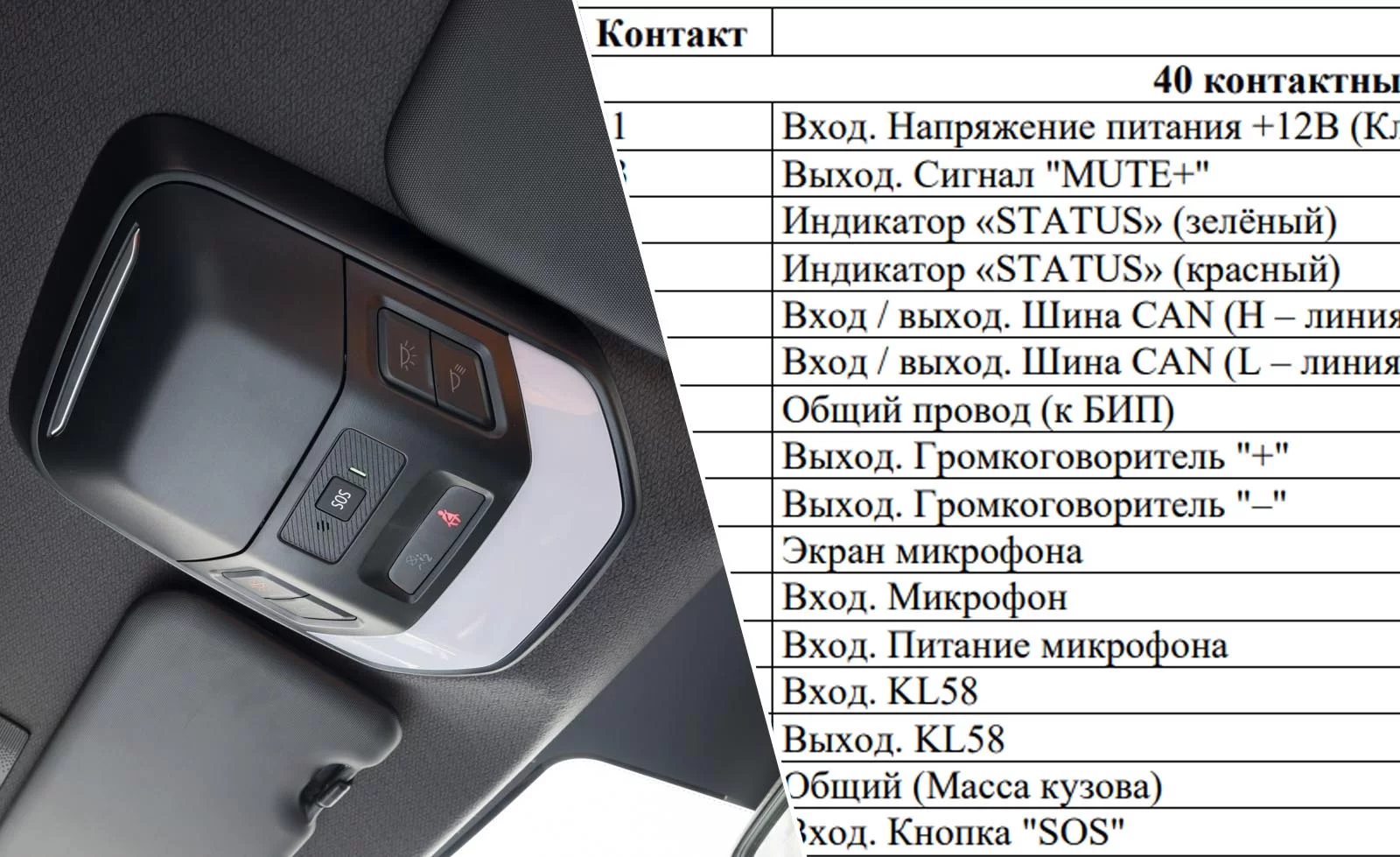

Назначение контактов разъёма ЭБУ ЭРА-ГЛОНАСС автомобилей LADA VESTA FL (40 контактный разъем):

• А1 Вход. Напряжение питания +12В (Клемма "30")
• А3 Выход. Сигнал "MUTE+"
• А4 Индикатор «STATUS» (зелёный)
• А5 Индикатор «STATUS» (красный)
• А6 Вход / выход. Шина CAN (Н – линия)
• А7 Вход / выход. Шина CAN (L – линия)
• А13 Общий провод (к БИП)
• А14 Выход. Громкоговоритель "+"
• А15 Выход. Громкоговоритель "–"
• А16 Экран микрофона
• А17 Вход. Микрофон
• А18 Вход. Питание микрофона
• А26 Вход. KL58
• А27 Выход. KL58
• А29 Общий (Масса кузова)
• А37 Вход. Кнопка "SOS"

Назначение контактов разъёма ЭБУ ЭРА-ГЛОНАСС автомобилей LADA GRANTA:

40 контактный разъем:

• А1 Вход. Напряжение питания +12В (Клемма "30")
• А3 Выход. Сигнал "MUTE+"
• А5 Выход. Индикатор кнопки "SOS"
• А6 Вход / выход. Шина CAN (Н – линия)
• А7 Вход / выход. Шина CAN (L – линия)
• А10 Вход. Клемма "15" с замка зажигания
• А14 Выход. Громкоговоритель "+"
• А15 Выход. Громкоговоритель "–"
• А16 Вход. Микрофон "–"
• А17 Вход. Микрофон "+"
• А18 Выход. Питание микрофона БОС
• А19 Микрофон (экран)
• А29 Общий (Масса кузова)
• А37 Вход. Кнопка "SOS"
• А39 Выход. Индикатор "Антенна" (красный)

2-х контактный разъем:

• XP3.1 Сигнальный провод
• XP3.2 Общий провод (экран)
