Расшифровка кодов ошибок блока кузовной электроники дополнительного (БКЭД / ЕММ2) Lada Vesta NG

13 сентября 2024 Лада.Онлайн 2 506 0

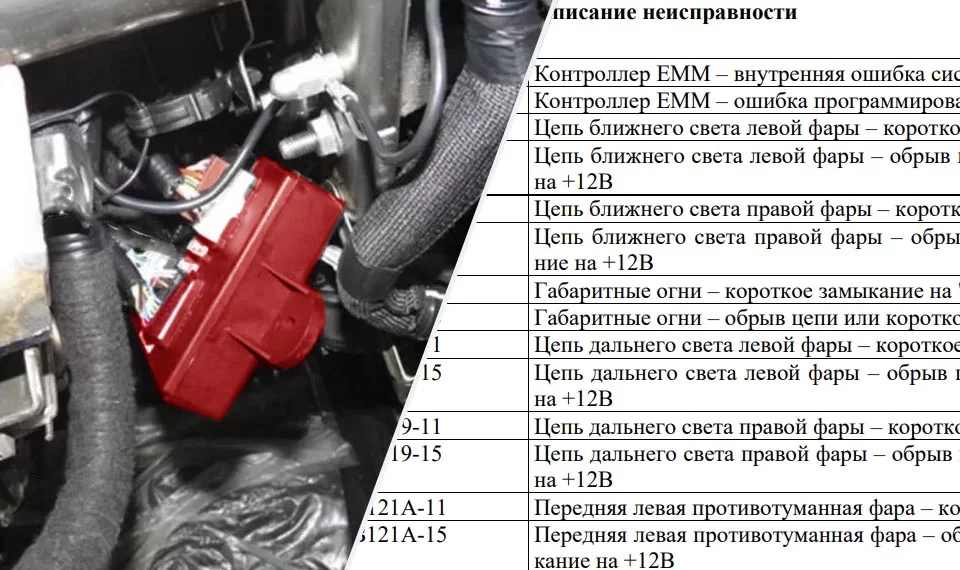

В семействе Lada Vesta NG (новое поколение) используется блок кузовной электроники дополнительный (БКЭД), который отвечает за освещение и стеклоочистители. В случае появления неисправности в работе одного из элементов блока в память устройства заносится код ошибки. Если расшифровать код, можно определить причину проблемы.

Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X.

По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется

код неисправности
статус состояния кода неисправности (активный или неактивный).

Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.

Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

Внимание: В целях предотвращения блокировки блоком кузовной электроники проверяемых цепей, не удалять из памяти БКЭД "активные" коды неисправностей.

Перечень кодов неисправностей БКЭД:

В120Е-04 Контроллер ЕММ – внутренняя ошибка системы
В120Е-05 Контроллер ЕММ – ошибка программирования системы
В1212-11 Цепь ближнего света левой фары – короткое замыкание на "массу"
В1212-15 Цепь ближнего света левой фары – обрыв цепи или короткое замыкание на +12В
В1213-11 Цепь ближнего света правой фары – короткое замыкание на "массу"
В1213-15 Цепь ближнего света правой фары – обрыв цепи или короткое замыкание на +12В
В1214-11 Габаритные огни – короткое замыкание на "массу"
В1214-15 Габаритные огни – обрыв цепи или короткое замыкание на +12В
В1218-11 Цепь дальнего света левой фары – короткое замыкание на "массу"
В1218-15 Цепь дальнего света левой фары – обрыв цепи или короткое замыкание на +12В
В1219-11 Цепь дальнего света правой фары – короткое замыкание на "массу"
В1219-15 Цепь дальнего света правой фары – обрыв цепи или короткое замыкание на +12В
В121А-11 Передняя левая противотуманная фара – короткое замыкание на "массу"
В121А-15 Передняя левая противотуманная фара – обрыв цепи или короткое замыкание на +12В
В121D-11 Защита переднего стеклоочистителя – короткое замыкание на "массу"
В1221-11 Цепь датчика дождя / освещенности – короткое замыкание на "массу"
В1221-81 Цепь датчика дождя / освещенности – получены недействительные последовательные данные
В1227-81 CAN – получены недействительные последовательные данные
В1231-11 Цепь включения правой фары ДХО – короткое замыкание на "массу"
В1231-15 Цепь включения правой фары ДХО – обрыв цепи или короткое замыкание на +12В
В1236-93 Датчик дождя / освещенности – отказ датчика дождя
В1236-96 Датчик дождя / освещенности – отказ датчика освещенности
В1238-97 Электродвигатель очистителя ветрового стекла – заблокированный компонент
В1241-11 Цепь включения левой фары ДХО – короткое замыкание на "массу"
В1241-15 Цепь включения левой фары ДХО – обрыв цепи или короткое замыкание на +12В
В1256-11 Передняя правая противотуманная фара – короткое замыкание на "массу"
В1256-15 Передняя правая противотуманная фара – обрыв цепи или короткое замыкание на +12В
В1257-11 Габаритные огни – короткое замыкание на "массу"
В1257-15 Габаритные огни – обрыв цепи или короткое замыкание на +12В
В1270-94 Комбинированный выключатель – неожиданная операция
В1270-96 Комбинированный выключатель – внутренняя неисправность компонента
В1271-11 Цепь задних противотуманных фонарей – короткое замыкание на "массу"
В1271-12 Цепь задних противотуманных фонарей – короткое замыкание на +12В
В1271-15 Цепь задних противотуманных фонарей – короткое замыкание на +12В или обрыв цепи
В1274-11 Подсветка и освещение номерного знака – короткое замыкание на "массу"
В1274-15 Подсветка и освещение номерного знака – обрыв цепи или короткое замыкание на +12В
В1281-14 Напряжение аккумуляторной батареи 1 – обрыв цепи или короткое замыкание на "массу"
В1282-14 Напряжение аккумуляторной батареи 2 – обрыв цепи или короткое замыкание на "массу"
В1283-14 Напряжение аккумуляторной батареи 3 – обрыв цепи или короткое замыкание на "массу"
В1286-14 Цепь ближнего света левой фары LED – обрыв цепи или короткое замыкание на "массу"
В1287-14 Цепь ближнего света правой фары LED – обрыв цепи или короткое замыкание на "массу
