Замена внутренних наконечников рулевой тяги Lada Vesta своими руками

14 октября 2019 Лада.Онлайн 13 703 0

Необходимость замены внутреннего наконечника рулевой тяги Весты определяется в ходе проверки технического состояния рулевого управления. Если решили заменить эти наконечники своими руками, то кроме обычного набора инструментов приготовьте съемник шаровых шарниров.

Рисунок 1 – Снятие и установка внутреннего наконечника рулевой тяги и чехла рейки рулевого механизма Весты

Рисунок 1 – Снятие и установка внутреннего наконечника рулевой тяги и чехла рейки рулевого механизма: 1 – наконечник наружный рулевой тяги; 2 – контргайка; 3 – хомут крепления чехла рейки; 4 – наконечник внутренний рулевой тяги; 5 – рейка рулевого механизма; 6 – рулевой механизм; 7 – хомут крепления чехла рейки; 8 – чехол рейки рулевого механизма.

Вопрос «Какие наконечники рулевой тяги подходят на Весту? Интересуют артикулы деталей.»

Ответ АВТОВАЗа еще в апреле 2017 года был таким:

К заказу доступен только рулевой механизм в сборе Субкомпоненты рулевого механизма находятся на проработке.

Потребуется: ключи «на 10», «на 13», «на 16», «на 18», «на 21», «на 23», «на 30», Torx T30, Torx T40, шестигранник «на 5», ключ для болтов колес, съемник шаровых шарниров, пассатижи, молоток и кусачки.

Порядок снятия:

Снять подрамник передней подвески.

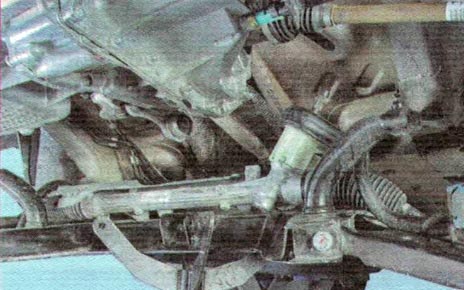

Снять с подрамника рулевой механизм с рулевыми тягами в сборе.
Ослабить контргайку 2, рисунок 1, и отсоединить наружный левый (правый) наконечник 1 рулевой тяги от внутреннего наконечника 4 (ключ гаечный 22 – 2 шт., ключ гаечный 13).
Снять контргайку с внутреннего наконечника рулевой тяги (ключи гаечные 13, 22).
Снять наружный хомут 3 и внутренний хомут 7 крепления чехла 8 рейки и снять левый (правый) чехол рейки рулевого механизма (плоскогубцы, клещи для снятия хомутов).
Зафиксировать рейку 5 рулевого механизма в приспособлении для фиксации рейки со стороны зубчатого участка рейки и вывернуть внутренний левый (правый) наконечник 4 рулевой тяги из рейки (приспособление для фиксации рейки рулевого механизма, ключ гаечный 30).

Порядок установки:

Зафиксировать рейку 5, рисунок 1, рулевого механизма в приспособлении для фиксации рейки со стороны зубчатого участка рейки и завернуть внутренний левый (правый) наконечник 4 рулевой тяги в рейку (приспособление для фиксации рейки рулевого механизма, ключ гаечный 30, насадка сменная 30, ключ моментный с измерителем угла поворота).
Порядок затяжки внутреннего наконечника рулевой тяги (завернуть наконечник рулевой тяги с усилием 30 Н.м (3,0 кгс.м); довернуть наконечник рулевой тяги на угол 18º±2º).

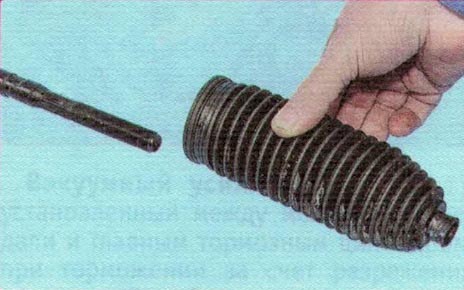

Перед установкой чехла нанесите силиконосодержащую смазку на рабочую поверхность шарнира тяги.
Выполните сборку в обратной последовательности.
Чтобы сохранить регулировку схождения колес, при сборке наверните рулевой наконечник на рулевую тягу, выполнив столько оборотов, сколько их было подсчитано при отварачивании.
При необходимости отрегулируйте углы установки колес на СТО.

нанесите силиконосодержащую смазку на рабочую поверхность шарнира тяги

Напомним, ранее мы выкладывали сборник Технологических Инструкций (для Lada Vesta, XRAY, Granta/Kalina, Largus), который поможет вам обслуживать свой автомобиль своими руками.
