    Распиновка комбинации приборов Lada Vesta

    На семейство Lada Vesta устанавливается несколько разновидностей приборных панелей (например, белая или оранжевая). Также в зависимости от комплектации автомобиля или его года выпуска отличается программное обеспечение панели. Однако принципиальная схема подключения и назначение контактов разъема на всех этих щитках одинаковые.

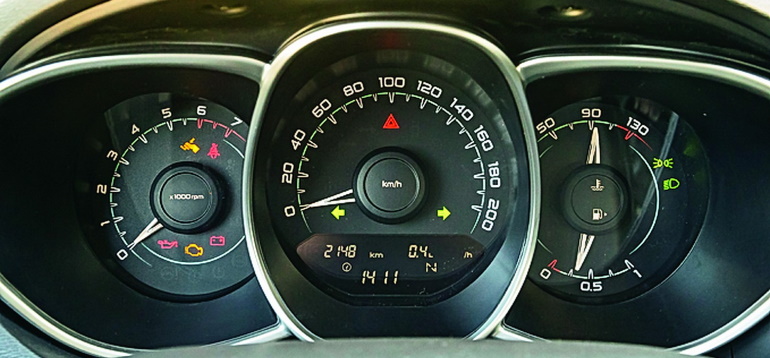

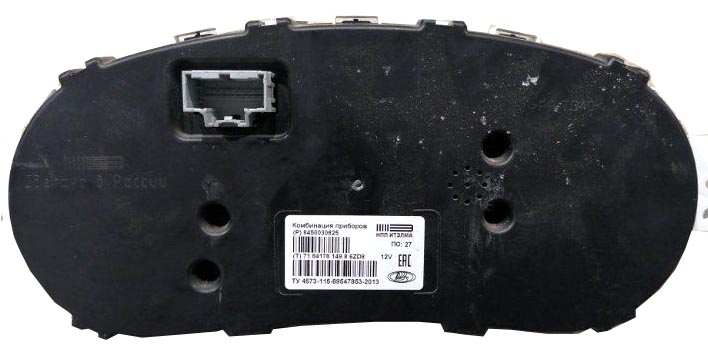

    Назначение контактов разъема приборной панели

    комбинации приборов Lada VestaНазначение контактов разъема приборной панели Lada Vesta

    Контакт

    Цепь

    1

    Выход управления внешним индикатором НРБП (не используется)

    2

    Резерв

    3

    К выключателю стояночного тормоза

    4

    К датчику уровня тормозной жидкости

    5

    К подрулевому переключателю правому

    6

    К подрулевому переключателю правому

    7

    К клемме “15" выключателя зажигания

    К

    "Масса"

    9

    К клемме "30" аккумуляторной батареи

    10

    К датчику ремня безопасности заднего левого пассажира (не используется)

    11

    К датчику аварийного давления масла (не используется)

    12

    К датчику ремня безопасности заднего среднего пассажира (не используется)

    13

    К датчику ремня безопасности заднего правою пассажира (не используется)

    14

    К выключателю стояночного тормоза (не используется)

    15

    К датчику наружной температуры ("-")

    16

    К датчику наружной температуры ("+")

    17

    К датчику уровня топлива ("-")

    IS

    К датчику уровня топлива ("+")

    19

    Шина CAN (Н - линия)

    20

    Шина CAN (L - линия)

    Принципиальная схема подключения

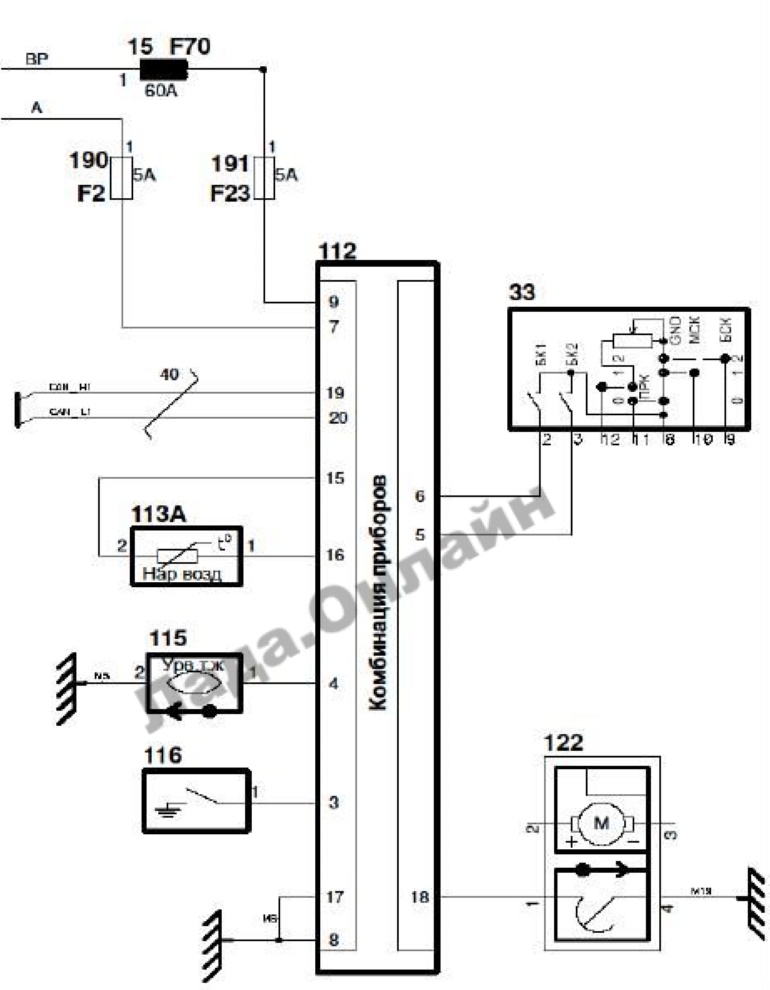

    Принципиальная схема подключения комбинации приборов автомобилей LADA VESTA

    Принципиальная схема подключения комбинации приборов автомобилей LADA VESTA: 15 предохранитель 60А (F70); 33 переключатель подрулевой правый; 112 - комбинация приборов; 11ЗА - датчик температуры наружного воздуха; 115 - датчик уровня тормозной жидкости; 116 - выключатель контрольной лампы стояночного тормоза; 122 - модуль электробензонасоса; 190 - предохранитель 5A (F2); 191 - предохранитель 5А (F23).

    Напомним, сборники Технологических Инструкций по Lada Vesta выложены тут.
