Замена блока ЭРА-ГЛОНАСС (плафона освещения салона) Lada Vesta, XRAY, Granta, Niva

09 декабря 2015 Лада.Онлайн 71 273 4

Снятие плафона освещения салона Лада Веста, Lada XRAY

Потолочный светильник (штурманский плафон) у Lada Vesta, Lada XRAY, Niva Legend и Lada Granta FL выполняет сразу несколько функций: освещает салон автомобиля и является системой экстренного реагирования при авариях «ЭРА ГЛОНАСС». В некоторых случаях может потребовать снять этот модуль, расскажем, как это правильно сделать..

Сначала отсоедините клемму провода "массы" от аккумулятора. Далее по порядку:

С передней стороны (ближе к №2) вставить в паз между рамкой (№1) плафона освещения салона и обивкой (№2) крыши плоскую отвертку.
Снять рамку, выводя фиксаторы из зацепления.

Снятие плафона освещения салона Лада Веста, Lada XRAY

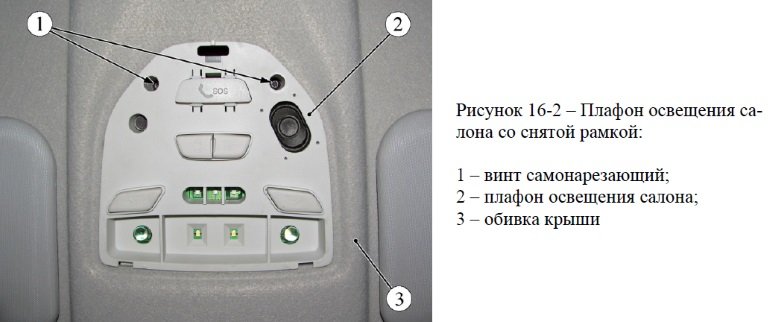

Отвернуть два винта (№1 рис. слева) крепления плафона освещения.

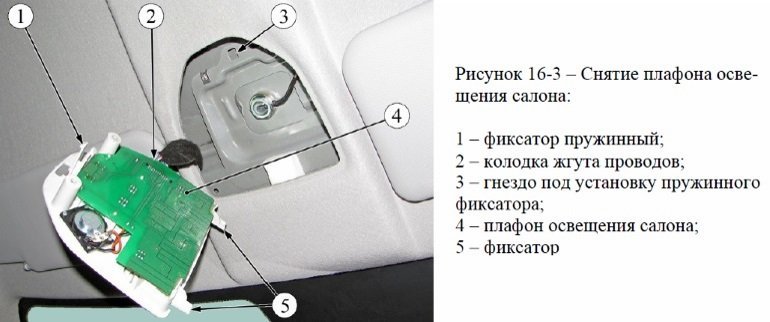

Поддеть фиксатор (№1 рис. справа) через отверстие в задней части светильника с помощью отвертки и снять плафон.

Осталось только отсоединить разъем с проводами. Внимание! Плафон освещения салона является неразборным, поэтому при выходе из строя отдельных его компонентов (лампы освещения, динамика, микрофона, кнопок и т.д.), плафон салона меняется в сборе. Доработать этот модуль не получится.

Напомним, более детально ознакомиться с функциями «ЭРА ГЛОНАСС» можно в этой статье.

Ключевые слова: подсветка салона лада веста | подсветка салона lada xray | подсветка салона лада гранта | подсветка салона нива

Поделиться в социальных сетях:

👍

Гость Aleksey
18 октября 2020 22:00

На днях услышал от коллеги вестовода(у меня xray), что при смене плафона на новый, его якобы надо прописывать прошивкой, мол иначе не видеть будут тебя в навигации при ЧП? Это правда или нет? Он менял плафон на дилере по гарантии(подсветка перестала работать) и ему такую штуку прогнали.

+11
Лада.Онлайн
7 сентября 2017 12:34

Alt64, поддевать со стороны, где сужается.
Надо поддеть фиксатор №1
Alt64
7 сентября 2017 11:41

А где передняя сторона плафона?
Которая смотрит вперед или которая обращена к водителю?
Куда отвертку то вставлять?

+4
1. Гость Евген
  22 ноября 2018 09:06

  Читать нужно внимательно!
  в скобках (ближе к №2) пояснение на рисунке 16-1

  +1
