Схемы электрооборудования Лада Веста

Современный автомобиль напичкан электроникой. Электропроводка пронизывает кузов автомобиля, подобно венам в теле человека. Водители, увлекающиеся машинами и их доработкой способны разобраться в этой паутине без особых проблем, но куда удобней изучать автомобиль, имея под рукой полезные инструкции и схемы.

Ремонт или тюнинг в определенных случаях тесно связан с электрикой. Например, подключение дополнительной подсветки салона, установка нового электрооборудования или восстановление машины после ДТП не обходится без вмешательства в проводку. Поэтому перед началом работ рекомендуется изучить электрические схемы автомобиля. Фрагмент такой схемы:

Скачать электросхемы Весты могут пользователи сайта:

Чтобы скачать файлы нужно авторизироваться на сайте

Схема соединений переднего жгута проводов: 1 — блок-фара правая; 2 — противотуманная фара (ПТФ) правая; 3 — звуковой сигнал; 4 — электровентилятор системы охлаждения двигателя; 5 — звуковой сигнал тревожной сигнализации; 6 — датчик давления системы кондиционирования; 7 — блок управления электровентилятором системы охлаждения; 8 — противотуманная фара (ПТФ) левая; 9 — блок-фара левая; 10 — соединение проводов; 11 — датчик температуры наружного воздуха; 12 — соединительная колодка; 13 — датчик скорости правого переднего колеса; 14 — электронный блок управления двигателем; 15 — блок управления АБС; 16 — клапан продувки адсорбера; 17 — выключатель охранной сигнализации; 18 — датчик скорости левого переднего колеса; 19 — мотор-редуктор переднего стеклоочистителя; 20 — насос стеклоомывателя; 21, 25 и 27 — соединительная колодка для подключения к жгуту проводов панели приборов; 22 — датчик уровня тормозной жидкости; 23 — соединительная колодка для подключения к жгуту ЭСУД; 24 — блок предохранителей и реле в моторном отсеке; 26 — элемент обогрева ветрового стекла.

Схема соединения заднего дополнительного жгута проводов: 1 — наружная секция заднего левого фонаря; 2 — внутренняя секция заднего левого фонаря; 3 — внутренняя секция заднего правого фонаря; 4 — наружная секция заднего правого фонаря; 5 — соединения проводов; 6 — замок багажника; 7 — плафон освещения номерного знака; 8 — обогрев заднего стекла; 9 — плафон освещения багажника; 10 — дополнительный стоп-сигнал; 11 — камера заднего вида; 12 — блок управления парктроником; 13 — колодка для подключения к жгуту заднего бампера; 14 и 15 — колодка для подключения к заднему жгуту.

Схема системы управления двигателем: 1 — катушка зажигания первого цилиндра; 2 — катушка зажигания второго цилиндра; 3 — катушка зажигания третьего цилиндра; 4 — катушка зажигания четвертого цилиндра; 5 — форсунка первого цилиндра; 6 — форсунка второго цилиндра; 7 — форсунка третьего цилиндра; 8 — форсунка четвертого цилиндра; 9 — конденсатор; 10 — электронный блок управления двигателем; 11 — датчик положения распределительного вала; 12 — датчик детонации (ДД); 13 — генератор; 14 — электромагнитный клапан системы впуска воздуха; 15 — датчик аварийного давления масла; 16 — датчик концентрации кислорода (ДК диагностический); 17 — датчик концентрации кислорода (ДК управляющий); 18 — датчик давления компрессора кондиционера; 19 — клапан продувки адсорбера; 20 — датчик положения коленчатого вала (ДПКВ); 21 — дроссельный узел (ДУ); 22 — датчик массового расхода воздуха (ДМРВ); 23 — датчик температуры охлаждающей жидкости (ДТОЖ); 24 — муфта компрессора кондиционера; 25 — реле муфты компрессора кондиционера (К28); 26 — соединительная колодка; 27 — топливный модуль (бензонасос); 28 — электронная педаль газа; 29 — датчик положения педали тормоза; 30 — датчик положения педали сцепления; 31 — блок предохранителей и реле в моторном отсеке; 32 — монтажный блок в салоне; 33 — блок управления электрооборудованием; 34 — главное реле системы управления двигателем (К27); 35 — реле стартера (К23); 36 — реле топливного насоса (К7); 37 — колодка диагностического разъема.

Схема соединений жгута проводов передней левой двери: 1 — замок двери; 2 — плафон подсветки порога; 3 — мотор-редуктор стеклоподъемника; 4 — блок управления стеклоподъемниками, приводом зеркал и центральным замком; 5 — соединения проводов; 6 — динамик; 7 — высокочастотный динамик (твитер); 8 — боковое зеркало; 9 — колодка для подключения к колодке заднего жгута проводов.

Схема соединений жгута проводов передней правой двери: 1 — замок двери; 2 — плафон подсветки порога; 3 — мотор-редуктор стеклоподъемника; 4 — колодка для подключения к колодке заднего жгута проводов; 5 — высокочастотный динамик (твитер); 6 — динамик; 7 — боковое зеркало; 8 — кнопка стеклоподъемника.

Схема соединений жгута проводов задней двери: 1 — колодка для подключения к колодке заднего жгута проводов; 2 — мотор-редуктор стеклоподъемника; 3 — соединение проводов; 4 — кнопка стеклоподъемника; 5 — замок двери; 6 — динамик.

Схема электровентилятора системы охлаждения двигателя: 1 — электровентилятор; 2 — блок предохранителей и реле в моторном отсеке; 3 — электронный блок управления двигателем; 4 — блок управления электровентилятором.

Схема заряда аккумуляторной батареи: 1 — аккумулятор; 2 — монтажный блок в монтажном отсеке; 3 — генератор; 4 — электронный блок управления двигателем.

Схема системы запуска двигателя: 1 — аккумулятор; 2 — монтажный блок в моторном отсеке; 3 — замок зажигания; 4 — блок предохранителей в салоне; 5 — стартер; 6 — реле стартера (К23); 7 — блок управления электрооборудованием.

Еще один набор схем электрооборудования Весты:

Общая схема электрооборудования Lada Vesta Luxe:

• Чтобы скачать файлы нужно авторизироваться на сайте
• Чтобы скачать файлы нужно авторизироваться на сайте

Обн.04.05.18: Мастер-схема (электросхемы) для Lada Vesta CNG и Lada Vesta Exclusive (с блоком подогрева). Файлы для лада.онлайн прислал Сергей. В архиве:

• tabliza_shem.xlsx
• Vesta 21129 Luxe.pdf
• Vesta 21129 Norma.pdf
• Vesta 21179 Luxe.pdf
• Vesta 21179 Norma.pdf
• Vesta Luxe 2018.pdf
• Vesta Luxe 2018 Colour.pdf
• Vesta Standard.pdf

Оригинальная схема в формате PDF (черно-белая). Доработанная Сергеем схема (с добавлением цветов). Красный цвет там, где питание есть всегда. Синий — предохранители. Серый — реле. Оранжевый — подогревы. Зелёный — это номер из нижнего списка (чтобы легче было найти нужный компонент по номеру из списка под схемой). Таблица в формате Exel. По ней можно узнать, какая комплектация, и какие обозначения на схеме подойдут (зеленым цветом). Например, чтобы фонари заднего хода включились (обозначение 31), их 3 версии (A, B,C), свою версию можно узнать по VIN номеру автомобиля и комплектации (есть в гарантийном талоне) из экселевской таблицы.

Чтобы скачать файлы нужно авторизироваться на сайте

Обн.31.03.2020: Еще несколько вариантов цветной схемы для Lada Vesta Luxe от geldor

В хорошем качестве: https://yadi.sk/d/fNa2wn__2Qi4bw

Обн.28.12.2024: Электросхема LADA Vesta NG GFL11-25L-21 Life ДВС 21129 от dimazf

• Переработанная схема. Схемой не предусмотрена защита предохранителем на линии питания 85 катушки реле К27
• Точки заземления
• Переработанная схема (электропитание) Лада Веста NG Life

Схемы в архиве: Чтобы скачать файлы нужно авторизироваться на сайте

Обн.02.08.2025: Распиновка энкодера для Lada Vesta NG (прислал maxflomaster)

• 1 — плюс подсветки
• 7 — минус
• 6 и 2 — кнопка включения
• 3 — общий фаз вращения
• 5 — фаза, а (влево)
• 4 — фаза б (вправо)

Обн.22.09.2025: Распиновка подрулевых переключателей Vesta NG:

Обн.01.04.2026: Распиновка разъёма заднего бампера Веста NG 2022:

Распиновка блока парктроника Весты NG с системой контроля слепых зон:

Распиновка разъёма подрулевого шлейфа Веста NG 2023 :

Распиновка разъёма от жгута переднего бампера к жгуту переднему Веста NG:

Распиновка климата Веста NG 2022 год:

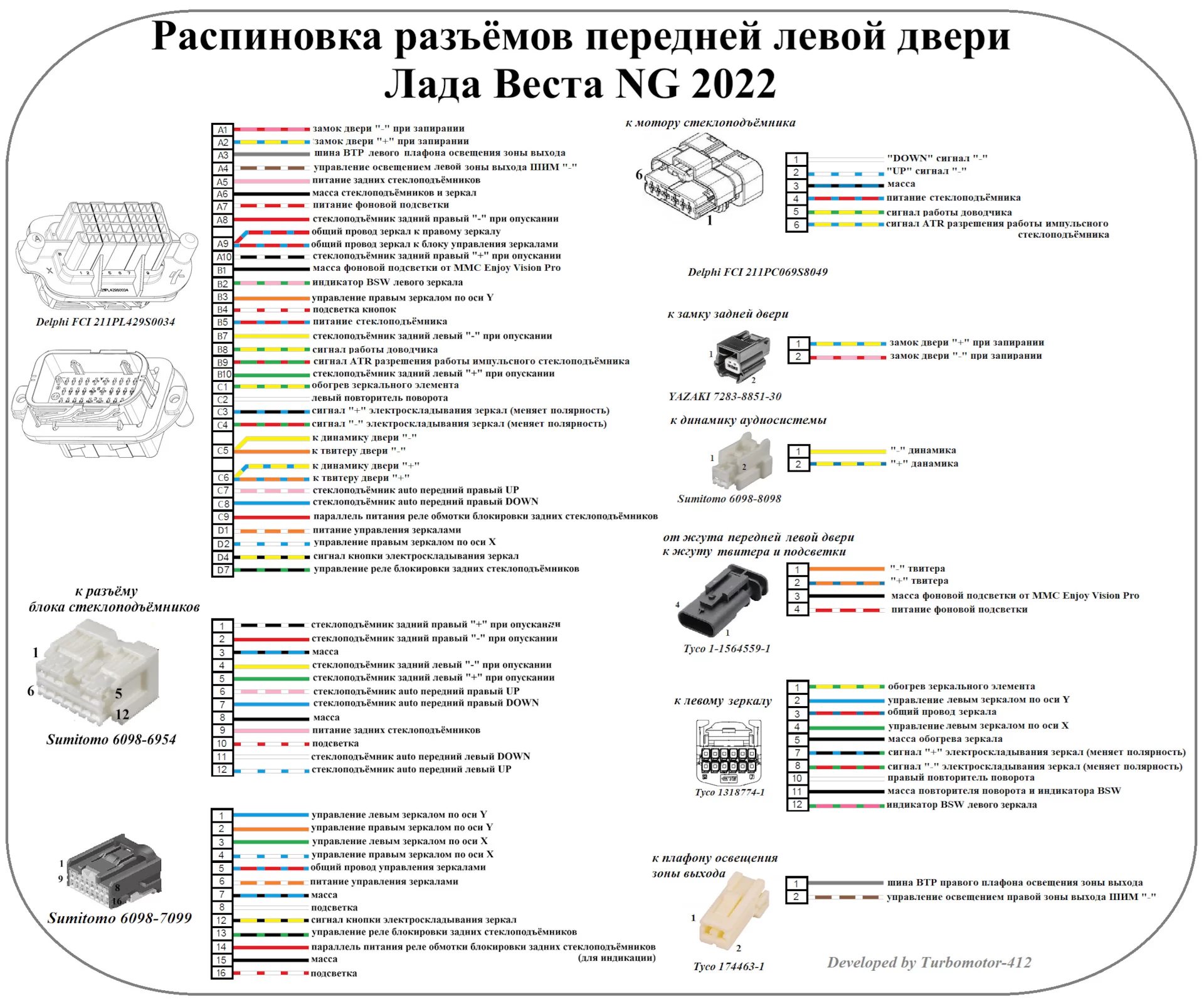

Распиновка разъемов передней левой двери Веста NG 2022 год:

Распиновка блока EMM Vesta дорестайл:

Другие схемы Vesta NG от Turbomotor-412:

Схемы для Весты от Turbomotor-412:

• Веста дорест электросхемы и еще
• Веста NG 2022 электросхемы
• Веста NG 2023 электросхемы

Напомним, на сайте поиск нужной информации реализован в виде удобного содержания.
