    Регулировка фар и ПТФ на Lada XRAY

     14 сентябрь 2016  LadaOnline    9 821    0

    Регулировка фар и ПТФ на Lada XRAY

    Ближний свет фар должен хорошо освещать дорогу, но не должен ослеплять водителей встречного транспорта. Регулировку фар удобно выполнять при помощи специального оптического прибора, но при необходимости отрегулировать фары Lada XRAY можно своими руками. Рассмотрим особенности этого мероприятия.

    Потребуется:

    • Ровная стена или лист фанеры размерами 2х1 м.
    • Рулетка длиной 10 м.
    • Лист картона, чтобы закрывать одну фару.
    • Помощник или груз весом 75 кг.
    • Проверить давление в шинах, оно должно соответствовать норме.

    Как отрегулировать фары

    1. Установить автомобиль перед стеной на расстоянии 10 м или поставить перед ним лист фанеры размером 2х1 м.
    2. Установить регулятор электрокорректора в положение «0».
    3. Посадить помощника (или груз 75 кг) на водительское сиденье.
    4. Измерить расстояние h от земли до центра лампы и расстояние l между центрами фар.
    5. Разметить экран согласно рисунку.
    6. Закрыть правую блок фару листом картона и включить ближний свет.

    схема для регулировки света фар на Lada XRAY

    схема регулировки фар на Lada XRAY

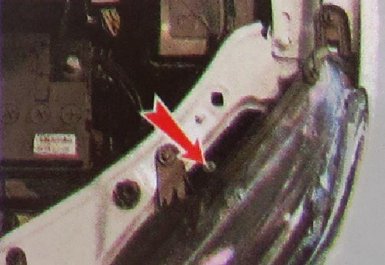

    1. Выполняем вертикальную регулировку света фары. Вращаем крестовой отверткой или шестигранником «на 6» винт сверху фары, совмещая верхнюю горизонтальную границу света с линией Г.

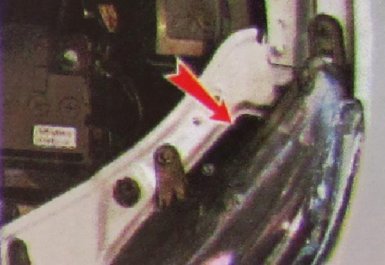

    2. Выполняем горизонтальную регулировку света фары. Вращаем этим же инструментом винт (ближе к краю), совмещая излом верхней границы света с вертикальной линией А.
    3. Аналогично регулируем другую фару Lada XRAY.

    винт регулировки света фар на Lada XRAYвинт регулировки света фар на Lada XRAY

    Замечание: допускается небольшое отклонение излома вниз, не более 20 мм и вправо, не более 100 мм.

    Если отрегулировать фары не получается, проверьте установку фары и лампы.

    Как отрегулировать противотуманные фары

    1. Установить автомобиль перед стеной на расстоянии 5 м или поставить перед ним лист фанеры размером 2х1 м.
    2. Посадить помощника (или груз 75 кг) на водительское сиденье.
    3. Разметить экран согласно рисунку.
    4. Закрыть правую ПТФ листом картона и включить их.

    схема для регулировки света ПТФ на Lada XRAY

    1. Вращаем регулировочный винт в переднем бампере длинной крестовой отверткой, перемещая свет в вертикальной плоскости. Подводим его верхнюю горизонтальную границу к линии Г.
    2. Аналогично регулируем другую ПТФ.

    винт для регулировки света ПТФ на Lada XRAY

    Если отрегулировать ПТФ не получается, проверьте установку фары, лампы и бампера.

    Напомним, другие инструкции по ремонту, обслуживанию и эксплуатации кроссовера Lada XRAY можно найти в этой категории или по содержанию.
