Схема подключения магнитолы Media Nav Evolution от Renault

     05 декабрь 2016  Лада.Онлайн    44 716    6

    Схема подключения магнитолы Media Nav Evolution от Renault

    Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

    Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

    Схема подключения магнитолы Media Nav Evolution от Renault

    1. 24-пиновый разъем - управление
    2. 8-пиновый разъем - подрулевый джойстик
    3. 12-пиновый - аудио разъем
    4. Разъем антенны системы навигации (GPS)
    5. Разъем антенны радиоприемника

    Схема 24-пинового разъема Media Nav:

    Схема подключения магнитолы Media Nav Evolution от Renault

    1. «+12В» если включена подсветка приборов. Включает подсветку кнопок + — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
    2. «+12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
    3. «+12В» с коробки передач, если рычаг переключения в позиции R.
    4. Резерв.
    5. Резерв.
    6. Резерв.
    7. Сигнал внешнего микрофона
    8. Питания внешнего микрофона
    9. «+6В» для питания штатной камеры (подается, если есть +12В на контакте 3).
    10. Плюсовой сигнальный провод штатной камеры.
    11. Плюс второго линейного входа (данный вход блокируется программно).
    12. Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
    13. Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
    14. «+12В» при включении зажигания.
    15. CAN шина
    16. CAN шина
    17. Резерв
    18. Резерв
    19. «Масса» внешнего микрофона.
    20. Резерв
    21. «Масса» питания камеры (без помех).
    22. «Масса» сигнала камеры
    23. «Масса» второго линейного входа
    24. «Масса» экрана второго линейного входа

    Схема 8-пинового разъема (управление джойстиком на руле):

    Схема подключения магнитолы Media Nav Evolution от Renault

    Схема 12-пинового аудио разъема:

    Схема подключения магнитолы Media Nav Evolution от Renault

    1. плюсовой контакт левого заднего динамика
    2. плюсовой контакт левого переднего динамика
    3. плюсовой контакт правого переднего динамика
    4. резерв
    5. +12В с аккумулятора
    6. минус левого заднего динамика
    7. минус левого переднего динамика
    8. минус правого переднего динамика
    9. плюс правого переднего динамика
    10. минус правого заднего динамика
    11. резерв
    12. общий минус

    Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).

    Ключевые слова: магнитола lada xray | торпедо lada xray

    12
    нравится
    1
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

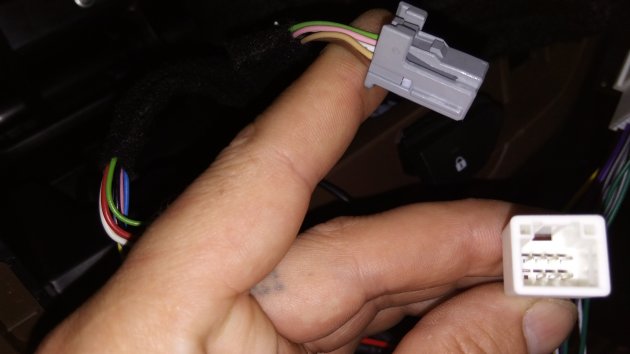

    1. Доброго... Авто Лада Х-рей. Заменил штатное радио на китайское ГУ. Штекер для кнопок руля не подошёл.
      На штатном(папа) есть выступы по бокам,для правильной фиксации, а на китайском(мама) выемок под эти выступы- нет. Следовательно разъём не состыковать. Вопрос такой: кто может сталкивался с этим?
      Распиновку этого штекера не понимаю. Может тупо срезать эти выступы и собрать разъем?
      И второй вопрос по камере.

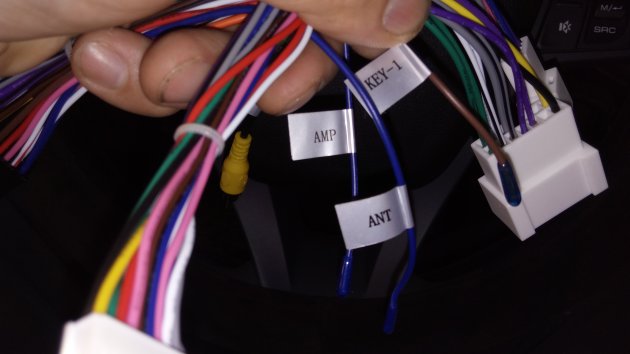

      Устанавливаю камеру, в китайском жгуте нет провода для активации камеры в ГУ,тоесть,чтобы понимала,что камера включилась и нужно экран включать с картинкой


      - других отдельных проводов в жгуте нет

    2. Гарди, вот статья про подключение усилителя, там все нужные провода подписаны
      https://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-xray/1732-podklyuchenie-usilitelya-i-sabvufera-k-shtatnoy-magnitole-lada-xray.html

    3. Здравствуйте , не могу понять и найти провод на плюс + 12 когда работает магнитола и что бы отключался тогда когда магнитола отключается не играет и встает в режим ожидания . Мне надо подключить провод управления + (плюс 12 ) с усилителя . Получилось так что магнитола играет а усилитель затухает вместе с освещением салона . Покажите пожалуйста на фото какой провод или номер колодки.

      Сергей,
      Прошу помочь !

    4. На самой верхней фото реальной магнитолы плюс и минус на левой колодке(красный и черный) а провод управления на левой(он желтый)

    5. Сергей, прикрепить картинку можно после авторизации на сайте. Спасибо за информацию.

    6. Решил добавить информацию по питанию магнитолы. Сам научился с поиском информации. Думаю кому нибудь пригодится. + это постоянные 12В. - это земля. А УПР это провод управления (чтобы магнитола просыпалась-идет от замка зажигания). + и - это крайние пины.соответственно если магнитола расположена правильно(не перевернуть и 12 пиковый разъём находится слева на задней панели) то + верхний ну и минус соответственно крайний нижний левый. Провод управления подключается к второму пину справа в верхнем ряду. На картинке у меня подключено к блоку питания компьютера, поэтому + и управление замкнутый. Если кому надо как мне подключить к блоку питания компа то там любой жёлтый провод это + а чёрный это -. Надеюсь поможет кому-то.

      Извините за отсутствие картинки, но что то нет возможности сюда прицепить, но описал вроде максимально понятно
