    Подключение усилителя и сабвуфера к штатной магнитоле Lada XRAY

     13 декабрь 2016  LadaOnline    20 141    0

    Подключение усилителя и сабвуфера к штатной магнитоле Lada XRAY

    Штатная магнитола на Lada XRAY досталась от Renault и называется Media Nav Evolution. Если собираетесь подключить к ней усилитель или активный сабвуфер, то стоит учитывать, что французская аудиосистема не имеет линейных выходов. Поэтому любители громкой музыки чаще всего подключают усилитель на выходы задних динамиков. Рассмотрим процесс в деталях.

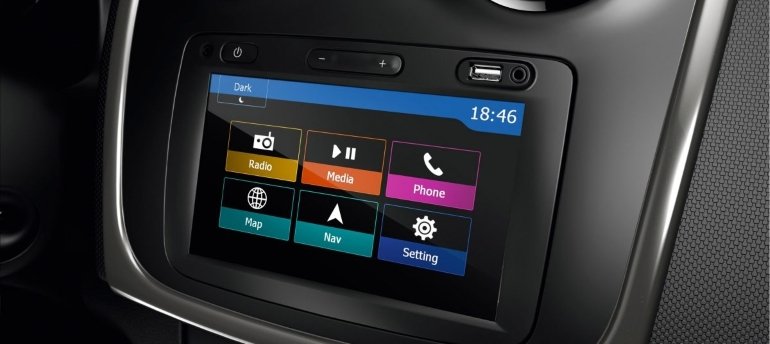

    Media Nav Evolution

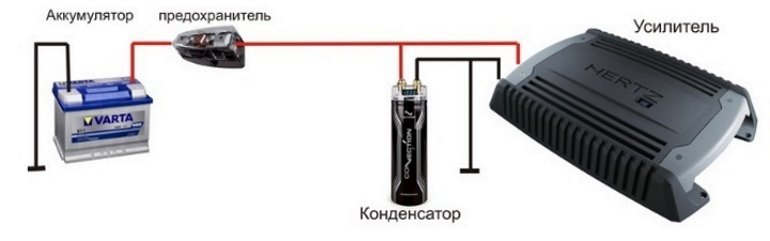

    Типичная схема подключения силовой проводки усилителя:

    схема подключения силовой проводки усилителя

    • сила тока предохранителя должна соответствовать сечению кабеля.
    • конденсатор нужен для предотвращения падений напряжения, вызванных глубоким басом.
    • провод из моторного отсека прокладываем через отверстие вместе с тросом капота.

    Многие владельцы Lada XRAY подключают управляющий провод усилителя к разъему магнитолы (как снять Media Nav) одним из способов:

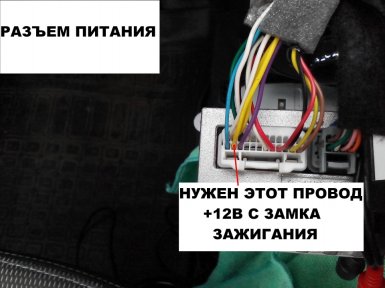

    • к желтому проводу с разъема магнитолы (на нем +12В появляется при включении зажигания). Таким образом, если машину заглушить и выключить зажигание, то сабвуфер тоже отключиться. Если включить магнитолу без ключа, то будут играть только колонки в дверях (экономим заряд аккумулятора).
    • к красному проводу (на нем +12В постоянные). В этом случае в разрыв провода лучше поставить кнопку.

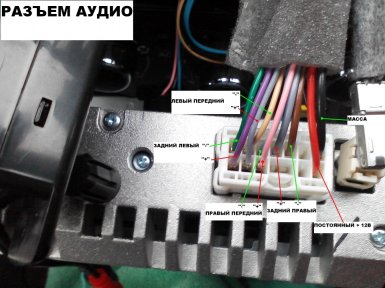

    подключение усилителя к Lada XRAY и Renault Dusterподключение усилителя к Lada XRAY и Renault Duster

    Подключение акустических проводов. Если у усилителя нет высокоуровневых входов, тогда дополнительно потребуется установить преобразователь уровня сигнала (конвертер вывода звука). Два выхода RCA подключаем к усилителю (в разъем «вход» или IN), а четыре провода к задним динамикам (как снять обшивку двери), соблюдая полярность. Если усилитель устанавливается в передней части автомобиля, тогда необходимые контакты можно позаимствовать у разъема магнитолы.

    подключение преобразователя уровня сигнала

    Прокладывайте провода питания и акустических систем по разным сторонам автомобиля, чтобы исключить наводки.

    При таком подключении усилителя к Media Nav он будет усиливать сигнал, который к нему поступает после усилителя, который встроен в самой магнитоле. В результате будет страдать качество звучания. Рекомендуется подключать усилитель к аудиосистеме через линейные выходы, которые можно выпаять самостоятельно.

    Напомним, прошивку магнитолы можно заменить, что позволит смотреть видео, пользоваться другими навигационными программами и т.д.
