Как снять штатный подлокотник Lada XRAY

В настоящее время центральный подлокотник с боксом завод устанавливает только на некоторые комплектации Lada XRAY Cross. В ходе эксплуатации может потребоваться снять этот аксессуар. Инструкция по его демонтажу представлена в технологической инструкции ТИ 3100.25100.20610.

Отодвинуть передние сиденья в крайнее переднее положение.

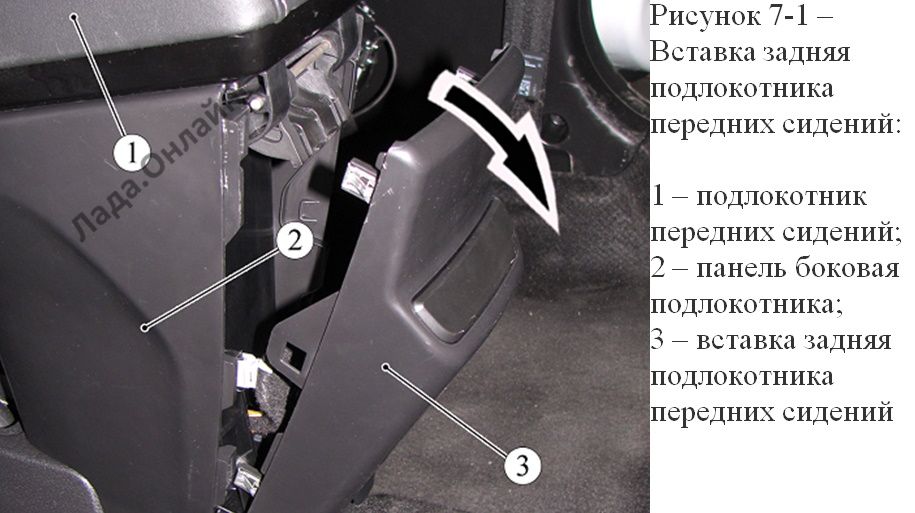

В стык между боковой панелью 2, рисунок 7-1, и задней вставкой 3 подлокотника 1 вставить приспособление, и отжимными движениями снять вставку, отсоединив, колодку жгута проводов от розетки, расположенной на вставке (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).

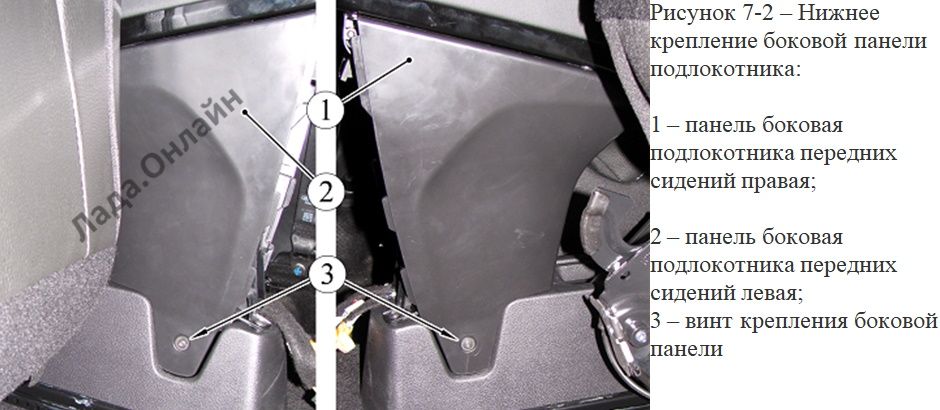

С левой и с правой стороны подлокотника отвернуть винты 3, рисунок 7-2, нижнего крепления левой 2 и правой 1 боковой панели (головка сменная Torx Т20, вороток).

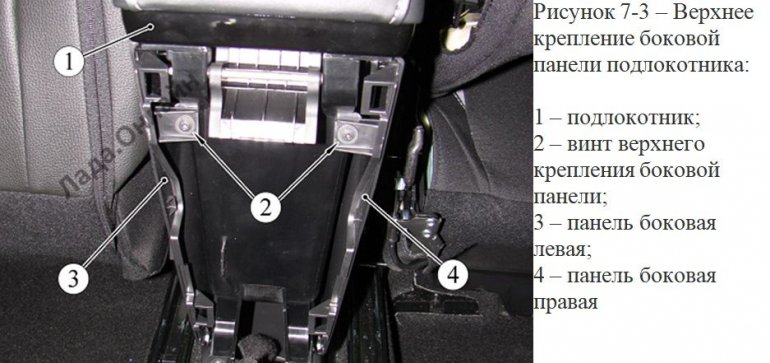

Отвернуть винты 2, рисунок 7-3, верхнего крепления левой 3 и правой 4 боковых панелей подлокотника 1 к корпусу подлокотника (головка сменная Torx T27, вороток).

Взяться рукой за верхний край правой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.

ПРИМЕЧАНИЕ: В передней части подлокотника боковые панели соединяются между собой при помощи фиксаторов.

Взяться рукой за верхний край левой боковой панели и, оттягивая панель в сторону от подлокотника с усилием, преодолевающем усилие фиксаторов, снять панель.

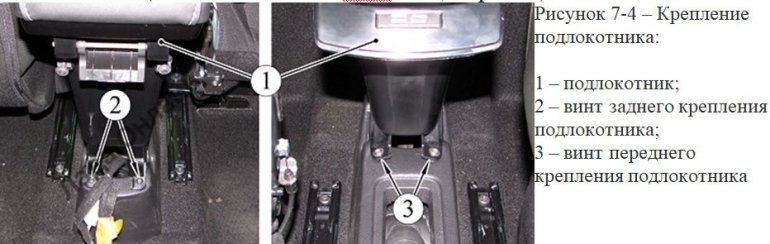

Отвернуть винты 2 и 3, рисунок 7-4, крепления подлокотника 1, снять подлокотник (головка сменная Torx Т20, вороток).

Установку подлокотника производить в порядке, обратном снятию.
