    Как установить штатный подлокотник от Lada XRAY Cross в обычную версию кроссовера

     10 сентябрь 2019  LadaOnline    1 412    0

    Как установить штатный подлокотник от Lada XRAY Cross в обычную версию кроссовера

    Одна из отличительных особенностей Lada XRAY Cross - наличие центрального подлокотника с боксом. Этого аксессуара не хватает владельцам обычной версии кроссовера. Однако этот оригинальный подлокотник можно купить отдельно и установить своими руками в Lada XRAY, только конструкцию придется немного доработать.

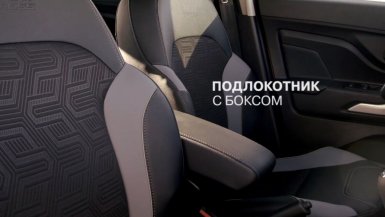

    штатный подлокотник Lada XRAY Crossштатный подлокотник Lada XRAY Cross

    Артикул штатного подлокотника

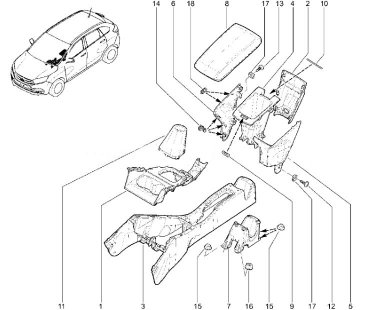

    Подлокотник Lada XRAY Cross состоит из целого списка деталей:

    Номер запчасти Дополнительный номер Наименование запчасти
    2 8450022316 Облицовка туннеля пола задняя
    4 8450022313 Контейнер средний подлокотника
    5 8450022314 Экран боковой левый
    6 8450022315 Экран боковой правый
    7 8450022224 Кронштейн крепления подлокотника водителя
    8 8450021576 Крышка подлокотника в сборе
    9 8450031329 Магнитный замок подлокотника
    10 8450031380 Ось петли подлокотника
    12 7703016547 Винт самонарезающий 4,2х19
    13 7703016547 Винт самонарезающий 4,2х19
    14 21720-5325128-00 8450006285 Клипса
    15 7703033156 ГАЙКА ШЕСТИГРАННАЯ С ФЛАНЦЕМ М6Х100
    16 7703033206 ГАЙКА ФЛАНЦЕВАЯ ШЕСТИГРАННАЯ М8Х125 8 SA1GS
    17 7703046143 Гайка зажимная
    18 769845643R Зажим

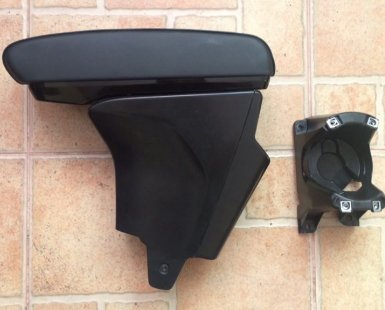

    артикул подлокотника lada xray crossподлокотник lada xray cross

    Заказывать подлокотник по частям нецелесообразно (не все детали могут быть в наличии, а итоговая цена будет высокой). Пробуйте искать подлокотник в сборе в интернет-магазинах или в объявлениях.

    Установка

    Порядок действий:

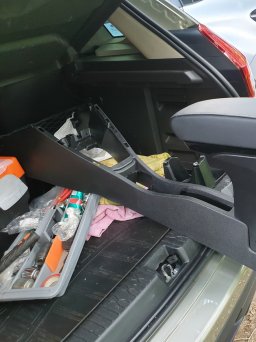

    1. Снять тоннель.

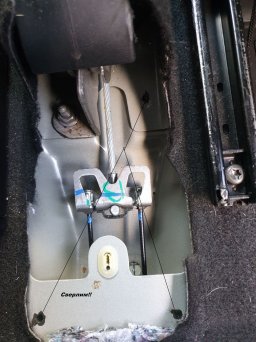

    2. Сделать три отверстия (дрель).

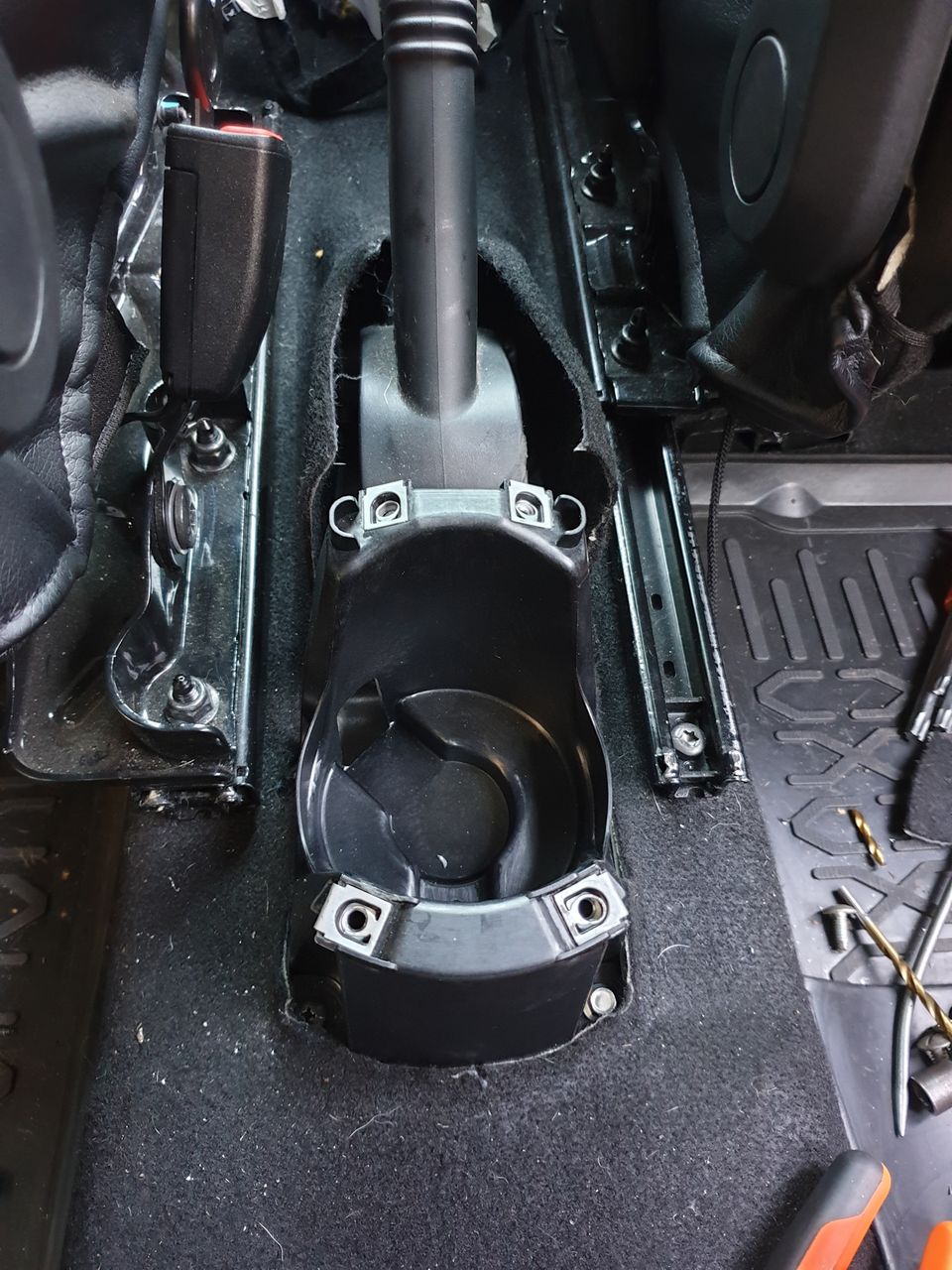

    3. Закрепить стакан крепления подлокотника.

    Снять тоннель.Сделать три отверстия (дрель).Закрепить стакан крепления подлокотника.

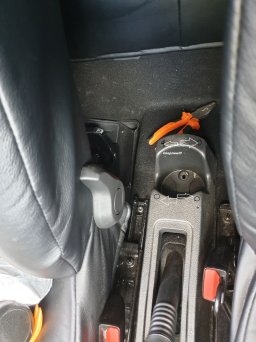

    1. Установить тоннель и сделать в нем четыре отверстия (отверстия в тоннеле должны совпадать с отверстиями в стакане).
    2. Закрепить подлокотник к стакану.

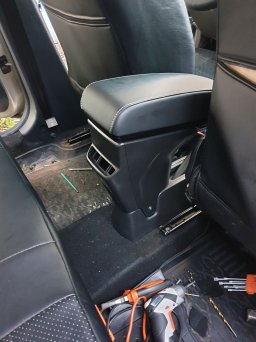

    3. Установить боковые и заднюю стенки подлокотника, а также остальные навесные детали.

    Установить тоннель и сделать в нем четыре отверстияЗакрепить подлокотник к стакану.Установить боковые и заднюю стенки подлокотника, а также остальные навесные детали.

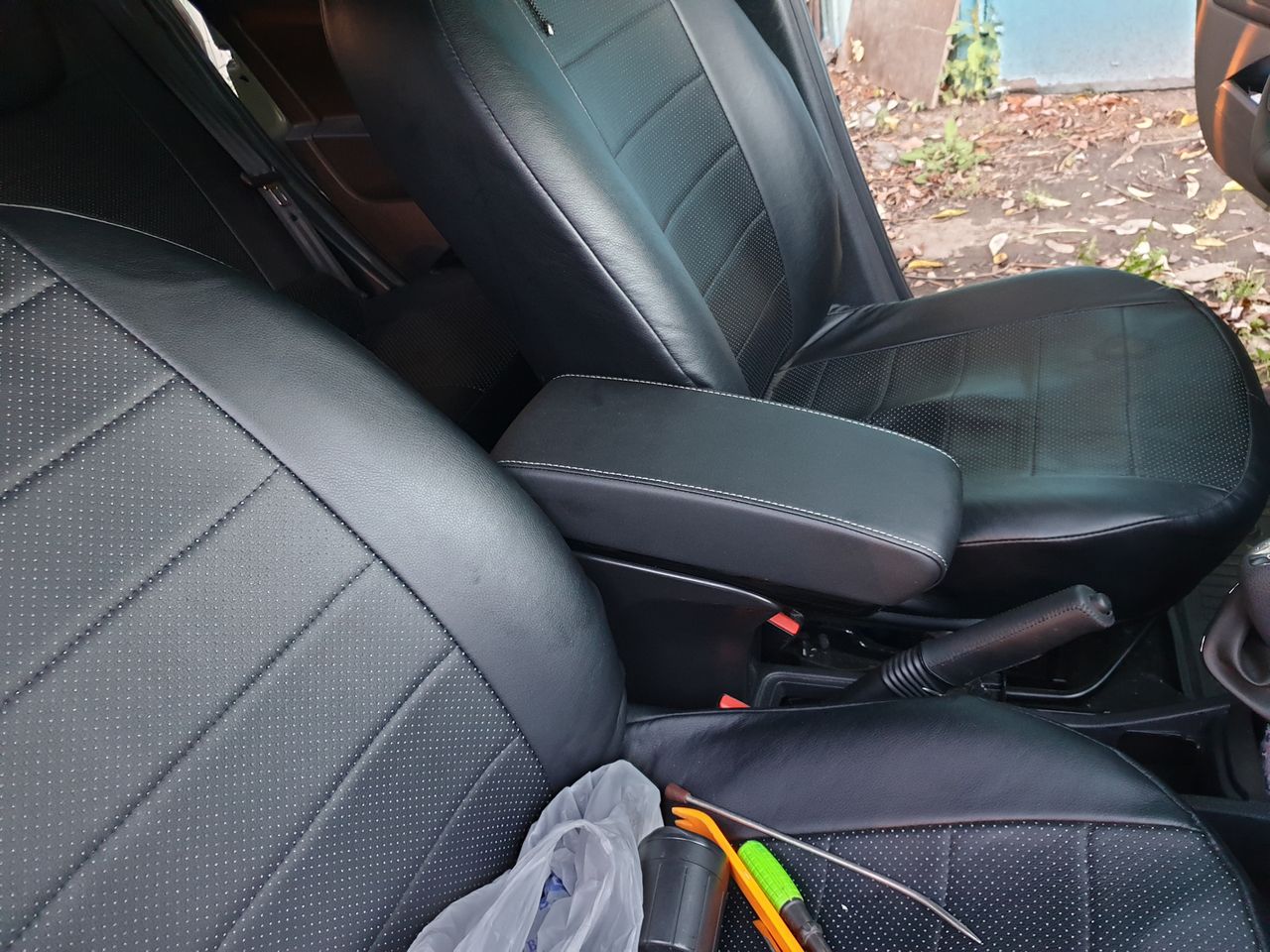

    Готовый результат:

    Как установить штатный подлокотник от Lada XRAY Cross в обычную версию кроссовераКак установить штатный подлокотник от Lada XRAY Cross в обычную версию кроссовера

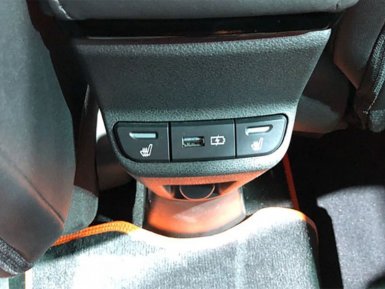

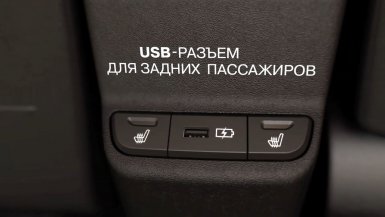

    Чтобы работал задний USB порт необходимо подвести к нему питание (см. схемы тут). Для подключения кнопок заднего обогрева сидений потребуется установить блок управления обогревом (артикул 8450031101, на плате должно быть написано BUDF V2.0), который отвечает за 3-х уровневый обогрев передних сидений, задних и лобового стекла (отдельная кнопка). Это затратный способ, поэтому ранее мы рассказывали про универсальную схему подключения подогрева задних сидений.

    Читайте также:

    Фото: mechanicys
