    Разбирать сиденья автомобиля приходится для их ремонта или доработки. Например, для установки чехлов, подогрева и др. Далее представлена инструкция (ТИ 3100.25100.21015) по снятию и установке обивки передних сидений и заднего дивана автомобиля Lada XRAY. Эта технологическая инструкция предназначена для специалистов и инженерно-технических работников предприятий, занятых продажей, техническим обслуживанием и ремонтом автомобилей LADA. Однако всю работу вы можете выполнить своими руками.

    СНЯТИЕ И УСТАНОВКА ОБИВКИ ПЕРЕДНЕГО СИДЕНЬЯ

    Отвернув болты крепления, и отсоединив электрические колодки, снять переднее сиденье в соответствии с требованиями раздела 8 ТИ 3100.25100.20599 (головка сменная Torx Т30, вороток).

    Последовательность разборки сиденья и демонтажа обивки приведена на примере переднего левого сиденья.

    Переднее правое сиденье, без механизма складывания спинки, конструктивно проще и отличается от левого отсутствием высотной регулировки.

    Сиденье переднее левое:

    Положить сиденье на монтажный стол на чистую подкладку, снять подголовник.

    Извлечь заглушку 2, рисунок 2-1, ручки 1 регулировки наклона спинки (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Снять ручку, разжав фиксаторы и одновременно потянув ручку вдоль оси в сторону от сиденья.

    Рисунок 2-1 – Ручка регулировки наклона спинки переднего сиденья Lada XRAY

    Рисунок 2-1 – Ручка регулировки наклона спинки переднего сиденья: 1 – ручка регулировки наклона спинки; 2 – заглушка ручки регулировки наклона спинки

    Извлечь заглушку 2, рисунок 2-2, ручки 1 высотной регулировки сиденья (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Отвернуть винт 3 крепления ручки, снять ручку (головка сменная Torx Т30, вороток).

    Рисунок 2-2 – Ручка высотной регулировки переднего сиденья Lada XRAY

    Рисунок 2-2 – Ручка высотной регулировки переднего сиденья: 1 – ручка высотной регулировки переднего сиденья; 2 – заглушка ручки; 3 – винт крепления ручки

    Отсоединить левую облицовку 1, рисунок 2-3, сиденья от каркаса 3 поочередно сжимая с внутренней стороны каркаса фиксаторы 2 (отвертка плоская).

    Рисунок 2-3 – Демонтаж левой облицовки Lada XRAY

    Рисунок 2-3 – Демонтаж левой облицовки: 1 – облицовка левая переднего левого сиденья; 2 – фиксатор облицовки; 3 – каркас сиденья

    Отвернуть винт 1, рисунок 2-4, крепления правой облицовки 2 переднего левого сиденья (головка сменная Torx T20, вороток).

    Сжать фиксатор 3 и извлечь переднюю часть облицовки из отверстия в каркасе сиденья (отвертка плоская).

    Снять облицовку с каркаса сиденья взявшись рукой за заднюю часть облицовки и потянув ее вверх.

    Рисунок 2-4 – Демонтаж правой облицовки Lada XRAY

    Рисунок 2-4 – Демонтаж правой облицовки: 1 – винт крепления облицовки; 2 – облицовка правая переднего левого сиденья; 3 – фиксатор облицовки

    Отцепить от каркаса 3, рисунок 2-5, сиденья лямки крепления фартука 2 обивки спинки и обивки 4 подушки сиденья.

    Вывести из зацепления с каркасом сиденья держатели 1 задней части обивки подушки сиденья.

    Разъединить колодки и отсоединить от каркаса сиденья жгут 5 проводов электрообогревателя сиденья (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Рисунок 2-5 – Крепление обивки Lada XRAY

    Рисунок 2-5 – Крепление обивки: 1 – держатель задней части обивки подушки сиденья; 2 – фартук обивки спинки; 3 – каркас сиденья; 4 – обивка подушки сиденья; 5 – жгут проводов электрообогревателя сиденья

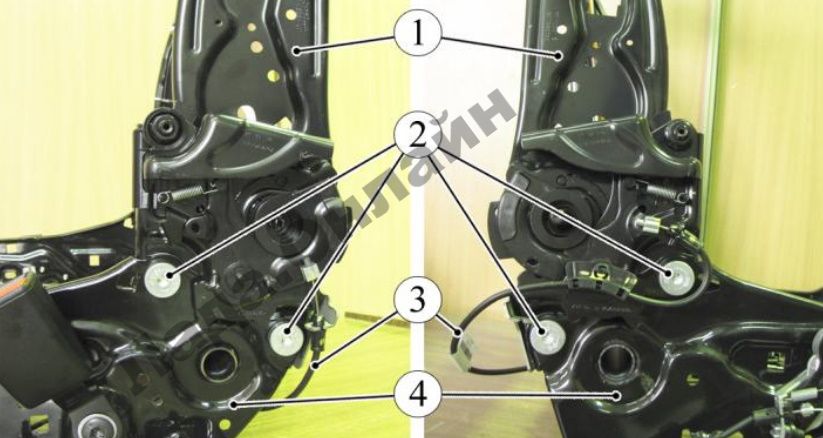

    С правой и левой стороны сиденья отвернуть винты 2, рисунок 2-6, крепления каркаса 1 спинки к каркасу 3 подушки, разъединить детали (головка сменная Torx T40, вороток).

    Рисунок 2-6 – Крепление спинки Lada XRAY

    Рисунок 2-6 – Крепление спинки: 1 – каркас спинки переднего сиденья; 2 – винт крепления спинки; 3 – каркас подушки переднего сиденья

    Положить спинку сиденья тыльной стороной вверх, разъединить нижний замок обивки и расстегнуть боковые замки-молнии обивки, отвернуть расстегнутую заднюю часть обивки.

    Рисунок 2-7 – Направляющие подголовника Lada XRAY

    Рисунок 2-7 – Направляющие подголовника: 1 – направляющая подголовника; 2 – каркас спинки сиденья

    Сжать фиксаторы направляющей 1, рисунок 2-7, подголовника и извлечь направляющую из каркаса 2 спинки сиденья.

    Вывернуть обивку 1, рисунок 2-8, спинки переднего сиденья до места крепления обивки к наполнителю 3.

    Последовательно отсоединяя скобы крепления обивки к наполнителю, снять обивку (отвертка плоская, круглогубцы).

    Рисунок 2-8 – Крепление обивки спинки переднего сиденья Lada XRAY

    Рисунок 2-8 – Крепление обивки спинки переднего сиденья:  1 – обивка спинки переднего сиденья; 2 – элемент электрообогревателя спинки переднего сиденья; 3 – наполнитель спинки переднего сиденья; 4 – точка крепления обивки к наполнителю

    Положить подушку сиденья нижней стороной вверх, вывести из зацепления с каркасом подушки держатели обивки.

    Перевернуть подушку, вывернуть обивку 1, рисунок 2-9, до места крепления обивки к наполнителю 3.

    Последовательно отсоединяя скобы крепления обивки к наполнителю, снять обивку (отвертка плоская, круглогубцы).

    Рисунок 2-9 – Крепление обивки подушки переднего сиденья Lada XRAY

    Рисунок 2-9 – Крепление обивки подушки переднего сиденья: 1 – обивка спинки переднего сиденья; 2 – элемент электрообогревателя спинки переднего сиденья; 3 – наполнитель спинки переднего сиденья; 4 – точка крепления обивки к наполнителю

    Сиденье переднее правое с механизмом складывания спинки:

    Положить сиденье на монтажный стол на чистую подкладку, снять подголовник.

    Извлечь заглушку 2, см. рисунок 2-1, ручки 1 регулировки наклона спинки (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Снять ручку, разжав фиксаторы и одновременно потянув ручку вдоль оси в сторону от сиденья.

    Извлечь заглушку 1, рисунок 2-10, облицовки спинки правой 3 и левой 4 (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Отвернуть винт 2 крепления облицовки, снять облицовку правую и левую (головка сменная Torx Т20, вороток).

    Рисунок 2-10 – Крепление облицовки спинки правого переднего сиденья Lada XRAY

    Рисунок 2-10 – Крепление облицовки спинки правого переднего сиденья: 1 – заглушка; 2 – винт крепления облицовки; 3 – облицовка спинки правая; 4 – облицовка спинки левая

    Отвернуть винт 3, рисунок 2-11, крепления левой облицовки 1 переднего правого сиденья (головка сменная Torx T20, вороток).

    Высверлить заклепку 2 крепления облицовки (дрель, сверло Ø5).

    Рисунок 2-11 – Облицовка левая переднего сиденья Lada XRAY

    Рисунок 2-11 – Облицовка левая переднего сиденья: 1 – облицовка левая переднего сиденья; 2 – заклепка крепления облицовки; 3 – винт крепления облицовки

    Рисунок 2-12 – Фиксаторы левой облицовки переднего сиденья Lada XRAY

    Рисунок 2-12 – Фиксаторы левой облицовки переднего сиденья: 1 – облицовка левая переднего сиденья; 2 – фиксатор крепления облицовки; 3 – направляющая облицовки

    Вывести из зацепления с каркасом сиденья заднюю часть облицовки 1, рисунок 2-12, сжать фиксаторы 2 с внутренней стороны каркаса сиденья и сдвинув вперед снять облицовку (отвертка плоская).

    Снять ручку 3, рисунок 2-13, с рычага механизма складывания спинки, отжав фиксатор 4 и одновременно сдвигая ручку вперед (отвертка плоская).

    Отвернуть винт 2 крепления облицовки 1 переднего правого сиденья (головка сменная Torx T20, вороток).

    Рисунок 2-13 – Облицовка правая переднего сиденья Lada XRAY

    Рисунок 2-13 – Облицовка правая переднего сиденья: 1 – облицовка правая переднего сиденья; 2 – винт крепления облицовки; 3 – ручка механизма складывания спинки; 4 – фиксатор ручки

    Снять облицовку 1, рисунок 2-14, сжав фиксаторы 2 с внутренней стороны каркаса сиденья (отвертка плоская).

    Рисунок 2-14 – Фиксаторы правой облицовки переднего сиденья Lada XRAY

    Рисунок 2-14 – Фиксаторы правой облицовки переднего сиденья: 1 – облицовка правая переднего сиденья; 2 – фиксатор крепления облицовки

    Рычагом механизма складывания спинки привести спинку сиденья в горизонтальное положение.

    Разъединить нижний замок обивки и расстегнуть боковые замки-молнии.

    Привести спинку сиденья в вертикальное положение и произвести демонтаж обивки спинки аналогично демонтажу обивки спинки переднего левого сиденья.

    Отсоединить от механизма складывания спинки держатель 1, рисунок 2-15, наконечника троса 3, повернув его на 90°.

    Сжать фиксаторы и извлечь оболочку троса из кронштейна на каркасе сиденья (отвертка плоская).

    Вывести из зацепления с каркасом сиденья держатели обивки 4 задние и 5 нижние.

    Вывернуть края обивки и произвести демонтаж обивки аналогично демонтажу обивки подушки переднего левого сиденья.

    Рисунок 2-15 – Демонтаж обивки подушки переднего сиденья Lada XRAY

    Рисунок 2-15 – Демонтаж обивки подушки переднего сиденья: 1 – держатель наконечника троса; 2 – обивка; 3 – трос привода механизма складывания спинки; 4 – держатель обивки задний; 5 – держатель обивки нижний

    Снятие обивки подголовника:

    Подголовник переднего сиденья состоит из каркаса и наполнителя, представляющих собой единую деталь и обивки.

    Положить подголовник на рабочий стол, извлечь из паза в наполнителе замок 1, рисунок 2-16, обивки 2 подголовника 3.

    Вывернуть края обивки. Сжимая наполнитель и выворачивая обивку, снять обивку с подголовника.

    Рисунок 2-16 – Подголовник переднего сиденья Lada XRAY

    Рисунок 2-16 – Подголовник переднего сиденья: 1 – замок обивки подголовника; 2 – обивка; 3 – подголовник

    Установку обивки сиденья производить в последовательности обратной снятию.

    Обеспечить равномерное натяжение обивки без морщин и складок, закрепить провода электронагревательного элемента на каркасе сиденья.

    После установки левой облицовки переднего правого сиденья с механизмом складывания спинки закрепить облицовку заклепкой, заклепка дет. 1639247Х (пистолет заклепочный).

    РАЗБОРКА И СБОРКА КАРКАСА ПЕРЕДНЕГО СИДЕНЬЯ

    Для проведения работ по замене каркаса переднего сиденья, его составных частей или ремонта, необходимо предварительно снять с каркаса сиденья обивку и наполнитель в соответствии с требованиями, указанными в разделе 2 настояшей ТИ.

    Допускается производить демонтаж обивки в сборе с наполнителем, предварительно отсоединив провода электронагревательного элемента от каркаса сиденья.

    Последовательность разборки каркаса сиденья приведена на примере переднего левого сиденья.

    Переднее правое сиденье, без механизма складывания спинки, конструктивно проще и отличается от левого отсутствием высотной регулировки.

    Сиденье переднее левое:

    Положить каркас спинки сиденья на рабочий стол.

    Отсоединить от каркаса 1, рисунок 3-1, спинки переднего сиденья крючки 3 крепления упругого элемента 2.

    Рисунок 3-1 – Крепление упругого элемента спинки каркаса переднего сиденья Lada XRAY

    Рисунок 3-1 – Крепление упругого элемента спинки каркаса переднего сиденья: 1 – каркас спинки переднего сиденья; 2 – элемент упругий каркаса спинки переднего сиденья; 3 – крючок крепления упругого элемента каркаса спинки переднего сиденья

    Положить каркас подушки сиденья на рабочий стол.

    Отсоединить от каркаса 3, рисунок 3-2, клипсы 1 крепления жгута 4 проводов замка 2 ремня безопасности (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Рисунок 3-2 – Крепление жгута проводов замка ремня безопасности Lada XRAY

    Рисунок 3-2 – Крепление жгута проводов замка ремня безопасности: 1 – клипса крепления жгута проводов замка ремня безопасности; 2 – замок ремня безопасности; 3 – каркас подушки переднего сиденья; 4 – жгут проводов замка ремня безопасности

    Отсоединить от каркаса 3, рисунок 3-3, подушки переднего сиденья крючки 2 крепления упругого элемента 1.

    Рисунок 3-3 – Крепление упругого элемента подушки каркаса переднего сиденья Lada XRAY

    Рисунок 3-3 – Крепление упругого элемента подушки каркаса переднего сиденья: 1 – элемент упругий каркаса подушки переднего сиденья; 2 – крючок крепления упругого элемента каркаса подушки переднего сиденья; 3 – каркас подушки переднего сиденья

    Отвернуть винты 6, рисунок 3-4, крепления привода 7 механизма вертикального перемещения сиденья, снять механизм (головка сменная Torx T20, вороток).

    Отвернуть винт 1 крепления замка 2 ремня безопасности, снять замок (головка сменная Torx T45, вороток).

    Отвернуть с правой и левой стороны каркаса 3 подушки сиденья гайки 5 крепления механизма 4 продольного перемещения, разъединить детали (головка сменная 13, вороток).

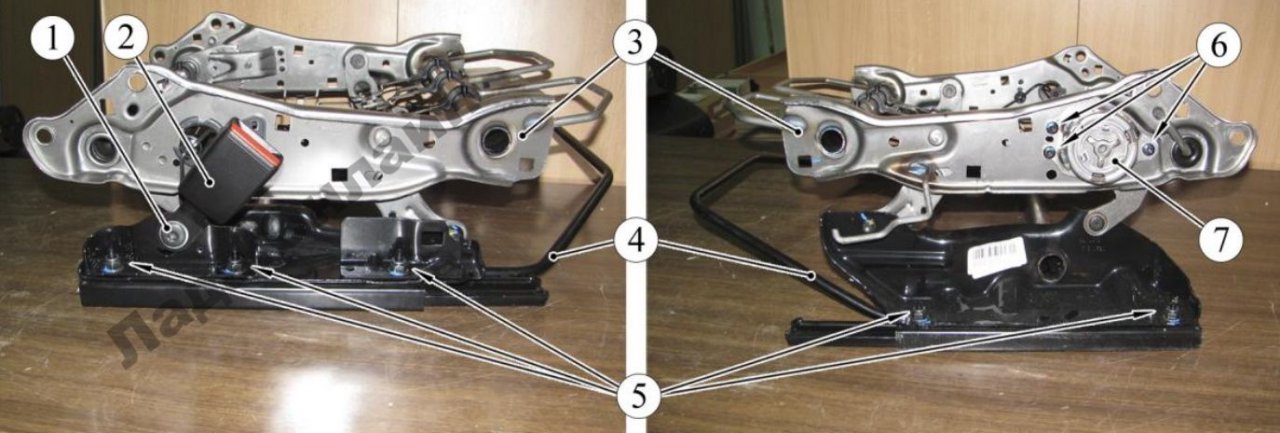

    Рисунок 3-4 – Каркас подушки переднего левого сиденья Lada XRAY

    Рисунок 3-4 – Каркас подушки переднего левого сиденья: 1 – винт крепления замка ремня безопасности; 2 – замок ремня безопасности; 3 – каркас подушки переднего левого сиденья; 4 – механизм продольного перемещения сиденья; 5 – гайка крепления механизма продольного перемещения сиденья; 6 – винт крепления привода механизма вертикального перемещения сиденья; 7 – привод механизма вертикального перемещения сиденья

    Сиденье переднее правое с механизмом складывания спинки:

    Установить каркас сиденья на рабочий стол.

    Отсоединить от каркаса 1, см. рисунок 3-1, спинки переднего сиденья крючки 3 крепления упругого элемента 2.

    Отсоединить от каркаса 3, см. рисунок 3-3, подушки переднего сиденья крючки 2 крепления упругого элемента 1.

    Отсоединить держатели троса 3, рисунок 3-5, от каркаса 4 подушки.

    С правой и левой стороны сиденья отвернуть винты 2 крепления каркаса 1 спинки к каркасу подушки, разъединить детали (головка сменная Torx T40, вороток).

    Рисунок 3-5 – Крепление каркаса спинки Lada XRAY

    Рисунок 3-5 – Крепление каркаса спинки: 1 –каркас спинки; 2 – винт крепления каркаса спинки к каркасу подушки; 3 – трос привода фиксаторов спинки; 4 – каркас подушки

    Отсоединить от каркаса 3 , рисунок 3-6, спинки сиденья жгут 2 проводов (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

    Отвернуть гайку 1 крепления правой скобы 6 и гайку 4 крепления левой скобы 5 фиксации спинки, снять скобы с каркаса спинки (головка сменная 16, вороток).

    При необходимости замены скобы фиксации или троса 7 привода левой скобы, повернуть держатель наконечника троса на 90° и извлечь держатель из отверстия в скобе.

    Рисунок 3-6 – Механизм фиксации спинки Lada XRAY

    Рисунок 3-6 – Механизм фиксации спинки: 1, 4 – гайка крепления скобы фиксации спинки; 2 – жгут проводов сиденья; 3 – каркас спинки сиденья; 5 – скоба левая фиксации спинки сиденья; 6 – скоба правая фиксации спинки сиденья; 7 – трос привода левой скобы фиксации спинки

    Рисунок 3-7 – Привод механизма складывания спинки Lada XRAY

    Рисунок 3-7 – Привод механизма складывания спинки: 1 –каркас подушки переднего сиденья; 2 – винт крепления рычага; 3 – трос привода скобы фиксации спинки; 4 – винт крепления механизма привода скобы фиксации спинки; 5 – рычаг механизма складывания спинки

    Отвернуть винты 4, рисунок 3-7, крепления механизма привода скобы фиксации спинки к каркасу 1 подушки переднего сиденья, снять механизм в сборе (головка сменная Torx T30, вороток).

    При необходимости снятия рычага 5 механизма складывания спинки, отвернуть винт 2, снять рычаг, отсоединив от него трос 3 привода скобы фиксации спинки, повернув держатель наконечника троса на 90° для извлечения держателя из отверстия в рычаге (головка сменная Torx T40, вороток).

    Для снятия троса привода скобы фиксации спинки, сжать фиксаторы оболочки троса, извлечь трос из держателя, отсоединить трос от рычага (отвертка плоская).

    Отвернуть винт 1 (см. рисунок 3-4) крепления замка 2 ремня безопасности, снять замок (головка сменная Torx T45, вороток).

    Отвернуть с правой и левой стороны каркаса 3 подушки сиденья гайки 5 крепления механизма 4 продольного перемещения, разъединить детали (головка сменная 13, вороток).

    Сборку каркаса сиденья производить в последовательности обратной разборке.

    Колодки и жгуты проводов должны быть закреплены на каркасе сиденья.

    Момент затяжки болта крепления замка ремня безопасности 38 - 50 Н.м (3,8 - 5,0 кгс.м) (ключ моментный).

    После установки левой облицовки переднего правого сиденья с механизмом складывания спинки закрепить облицовку заклепкой, заклепка дет. 1639247Х (пистолет заклепочный).

    СНЯТИЕ И УСТАНОВКА ОБИВКИ ЗАДНЕГО СИДЕНЬЯ

    Снять подушку и спинку заднего сиденья в соответствии с требованиями раздела 8 ТИ 3100.25100.20599 (головка сменная 16, 17, вороток).

    Последовательность разборки спинки и демонтажа обивки приведена на примере левой спинки заднего сиденья.

    Спинка заднего правого сиденья отличается от левого размерами и отсутствием второго подголовника.

    Положить спинку сиденья на монтажный стол на чистую подкладку, снять подголовники.

    Снятие обивки спинки:

    Разъединить части нижнего замка 1, рисунок 4-1, обивки спинки 2.

    Расстегнуть боковые замки 3 обивки спинки

    Рисунок 4-1 – Замок обивки спинки заднего сиденья Lada XRAY

    Рисунок 4-1 – Замок обивки спинки заднего сиденья: 1 – замок нижний обивки спинки; 2 – спинка заднего сиденья левая; 3 – замок обивки спинки боковой

    Отвернуть заднюю часть обивки 1, рисунок 4-2, спинки, сжать фиксатор направляющей 3 подголовника и извлечь направляющую из держателя в каркасе 2 спинки заднего сиденья (отвертка плоская).

    Рисунок 4-2 – Направляющие подголовников Lada XRAY

    Рисунок 4-2 – Направляющие подголовников: 1 – обивка спинки; 2 – каркас спинки заднего сиденья; 3 – направляющая подголовника

    Сжать фиксаторы корпуса 2, рисунок 4-3, кнопки тяги 4 привода замка, извлечь корпус кнопки из каркаса 3 спинки заднего сиденья (отвертка плоская).

    Рисунок 4-3 – Кнопка замка фиксации спинки Lada XRAY

    Рисунок 4-3 – Кнопка замка фиксации спинки: 1 – спинка заднего сиденья; 2 – корпус кнопки тяги привода замка; 3 – каркас спинки заднего сиденья; 4 – тяга привода замка

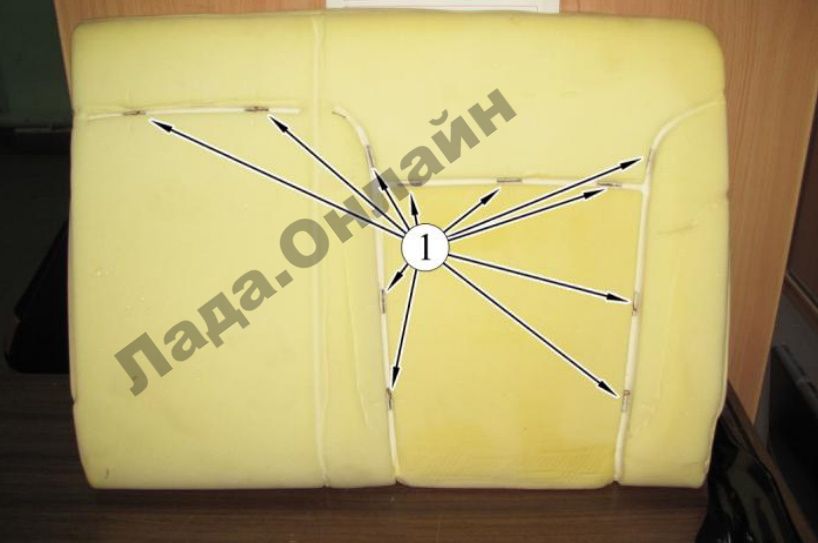

    Вывернуть обивку и, последовательно разжимая скобы в точках 1, рисунок 4-4, крепления обивки, отсоединить обивку от наполнителя (отвертка плоская, круглогубцы).

    Рисунок 4-4 – Крепление обивки спинки Lada XRAY

    Рисунок 4-4 – Крепление обивки спинки: 1 – точка крепления обивки к наполнителю

    Снятие обивки подушки:

    Положить подушку сиденья нижней стороной вверх.

    Разжать скобы в точках 1 крепления и отсоединить края обивки от наполнителя 4, рисунок 4-5 (отвертка плоская, круглогубцы).

    Перевернуть подушку, вывернуть края обивки и, последовательно отсоединяя скобы в точках 2 крепления обивки к наполнителю, снять обивку (отвертка плоская, круглогубцы).

    Рисунок 4-5 – Крепление обивки подушки заднего левого сиденья Lada XRAY

    Рисунок 4-5 – Крепление обивки подушки заднего левого сиденья: 1, 2 – точка крепления обивки подушки заднего сиденья к наполнителю; 3 – элемент электрообогревателя подушки заднего сиденья; 4 – наполнитель подушки заднего сиденья

    Снятие обивки подголовника:

    Подголовник заднего сиденья состоит из каркаса, наполнителя и обивки, представляющих собой единую деталь.

    В случае необходимости замены обивки подголовника, меняется подголовник в сборе.

    РАЗБОРКА И СБОРКА КАРКАСА ЗАДНЕГО СИДЕНЬЯ

    Положить спинку сиденья на монтажный стол, снять с каркаса спинки наполнитель. В случае отсутствия необходимости замены обивки спинки, снять наполнитель в сборе с обивкой, предварительно сняв направляющие подголовника и кнопку замка фиксации спинки в соответствии с требованиями раздела 4 данной ТИ.

    Отвернуть два винта 4, рисунок 5-1, крепления к каркасу 1 замка 3 фиксации спинки заднего сиденья, снять замок (головка сменная Torx T30, вороток).

    Отвернуть винт 5, крепления кронштейна 2 крепления спинки к кузову, разъединить детали (головка сменная Torx T50, вороток).

    Рисунок 5-1 – Крепление замков ремней безопасности заднего левого сиденья Lada XRAY

    Рисунок 5-1 – Крепление замков ремней безопасности заднего левого сиденья: 1 – каркас левой спинки заднего сиденья; 2 – кронштейн крепления спинки к кузову; 3 – замок фиксации спинки; 4 – винт крепления замка фиксации спинки; 5 – винт крепления кронштейна к каркасу

    Подушка заднего сиденья не имеет каркаса и состоит из наполнителя с усиливающей арматурой.

    Сборку сиденья производить в последовательности обратной разборке.

    Обеспечить равномерное натяжение обивки без морщин и складок.

    ЗАМЕНА ЭЛЕКТРООБОГРЕВАТЕЛЯ СИДЕНЬЯ

    В вариантном исполнении сиденья автомобиля оснащаются электрическим обогревателем.

    Снятие:

    Снять обивку в соответствии с указаниями соответствующего раздела настоящей ТИ.

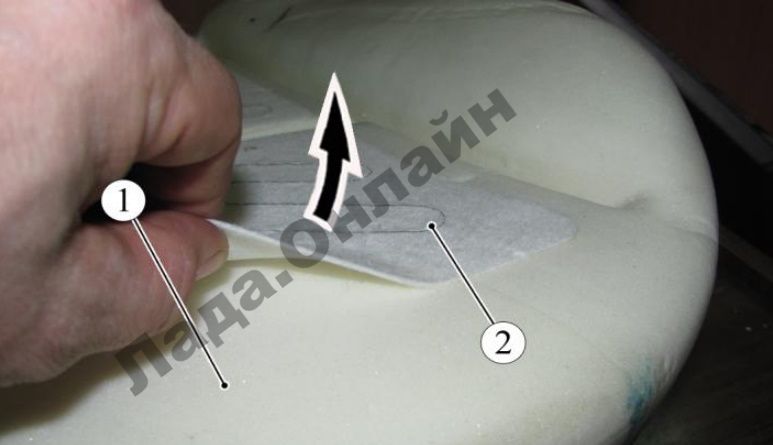

    Разъединить электрические колодки и отсоединить точки крепления жгута проводов электронагревательного элемента от сиденья.

    Отклеить без повреждения наполнителя 1, рисунок 6-1, сиденья электронагревательный элемент 2, взявшись за его край и аккуратно оттягивая в сторону от наполнителя.

    Внимание! Повреждение наполнителя не допускается, в случае начала отрыва наполнителя, отклеивание электронагревателя производить с другой стороны.

    Рисунок 6-1 – Демонтаж электронагревательного элемента Lada XRAY

    Рисунок 6-1 – Демонтаж электронагревательного элемента: 1 – наполнитель сиденья; 2 – электронагревательный элемент сиденья

    Для облегчения демонтажа электронагревательного элемента допускается осторожно нагреть поверхность для размягчения клеевого слоя температурой не превышающей 60°С (фен строительный или бытовой).

    Установка:

    Уложить жгут проводов электронагревательного элемента в паз наполнителя.

    Произвести позиционирование нового электронагревательного элемента на наполнителе.

    Отклеить защитную пленку и приклеить один край электронагревательного элемента.

    Расправить электронагревательный элемент во избежание морщин, для подушки переднего и заднего сиденья для предотвращения разрыва нагревательного элемента, обеспечить складку по профилю наполнителя, отклеить защитную пленку и приклеить оставшуюся часть электронагревателя к наполнителю.

    Установить обивку, закрепить провода электронагревательного элемента на каркасе сиденья.

    Другие технологические инструкции для Lada XRAY найдете тут.

    Ключевые слова: сиденья lada xray | подогревы lada xray

    0
    нравится
    0
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Приходилось ли вам самому разбирать сиденья Lada XRAY?


    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Топ материалы
Новости
Тюнинг

    Нужен ли Lada XRAY полный привод?


    Голосовать
